低成本diy 自制465q发动机m154电脑的诊断线

-冷冷的雨-

wsliu 发表于 2013-4-9 07:46
你好，楼主，现需要软件应用帮助，谢谢。现在是能找到接口，但与行车电脑联机时，无法查到具体内容。请 ...

软件只需要设置对端口，其他一概默认设置，现在应该还是线的问题，你仔细看一下我新上传的图，在首页，是事物的装配图，你核对一下，祝你成功

-冷冷的雨-

wsliu 发表于 2013-4-8 22:22
你好，冷冷的雨，我仔细看了你的实物图。发现USB只用了三根线，从接线上分析是+5V这根线没接，是否制件板用 ...

-冷冷的雨-

上图是正确连接的提示

wsliu

-冷冷的雨- 发表于 2013-4-9 15:55
上图是正确连接的提示

电脑在测试中能显示这个画面，然后要进一步测试的话，就找不到行车电脑的东西，包括版本号了。最后搜寻5分钟左右就显示波特率不对。

wsliu

-冷冷的雨- 发表于 2013-4-9 15:26
少说了一条线，就是+5v usb的5v需要接到7407的14脚，不然7407没有供电不能正常工作

我想你以前用了7805的缘故，所以只用三条线就够了。但USB口用四条线的你做个测试没有，集成块没电源电压是无法工作的。但我还想试试用7805来测试下。
以下是我在网上找到的情况，与我类似，不知楼主遇上没有
VGA-COM 和HP USB-COM 转接线。今天有空试了一下 ，无法同步波特率。郁闷！求教各位DX。 IBM R51便携电脑，随机正版Windows XP 。VAS-5051B 新版检测软件。HP USB-COM 转接线随线提供的HP原装驱动程序。 选 COM4 端口，计算机端口测试：COM 端口状态：正确；接头状态：就绪。适配器指示灯测试：COM 端口状态：正确，指示灯测试完成。 通讯波特率：0/9600/4800/5600 均试过。 KW2延时：30 测试地址：-1 数据包定时：56 字节定时：1 KP2定时：25 点击“应用”后进入扫描全车故障码”，结果如下： 奥迪大众VAS-5051B版本: Release 311.2-N 底盘类型: 1J - VW G/J/B Mk4 扫描: 01,02,03,08,15,17,19,22,35,46,56 地址 01 ------------------------------------------------------- 控制器: 注意: 无法同步波特率 地址 02 ------------------------------------------------------- 控制器: 01M 927 733 LL 组件: AG4 Getriebe 01M 4956 代码: 00000 服务站号: WSC 00000 未找到故障码。 地址 03 ------------------------------------------------------- 控制器: 注意: 无法同步波特率 地址 08 ------------------------------------------------------- 控制器: 注意: 无法同步波特率 正在跳过地址 15-气囊 地址 17 ------------------------------------------------------- 控制器: 注意: 无法同步波特率 地址 19 ------------------------------------------------------- 控制器: 注意: 无法同步波特率 地址 46 ------------------------------------------------------- 控制器: 1C0 959 799 C 组件: 18 Komfortger醫 HLO 0003 代码: 00258 服务站号: WSC 04502 未找到故障码。 地址 56 ------------------------------------------------------- 控制器: 注意: 无法同步波特率 结束 ------------------------------------------------------- 百思不得其解，请THW 等高手指教。 HP USB-COM 转接线随线提供的HP原装驱动程序可用吗？是否要另行下载？ 请一步一步指点，先谢了。

北极星1111

想放一个

zq6779

强烈支持。

wsliu

我刚才查了下7407的14脚工作电压是5V,极限电压7v.USB供电4.9V，是不是电压略低，估计是它没工作造成的。但从道理上说不通。

-冷冷的雨-

wsliu 发表于 2013-4-9 16:20
我想你以前用了7805的缘故，所以只用三条线就够了。但USB口用四条线的你做个测试没有，集成块没电源电压 ...

我想你还是搞复杂了，首先VAS5051B 只需要设置对端口，其他一概默认，还有你买了usb的ttl板，就用我发的usb的接线图，不用7805，usbttl板上有个+5v输出，直接就可以供7407的14脚，没有问题的，买的成品线大多是支持obd2协议的，不兼容纯k线协议，即便是你按接口定义接好线序，也不能通信。
还有就是usb转com的成品线，这个不是所有软件都支持的，有些软件对输入电平要求严格，就会出现怎么弄都无法连接，猜测可能是转换环节过多，造成电平指标偏移，导致软件不能同步，环节流程：r51的usb转成com232，在通过232转ttl电平，在到行车电脑。
如果接线正确，usb转ttl板用软件测试通过，1建议你更换7407  2测量诊断口的电压+12v对地是否正常 3连接软件时注意汽车钥匙是否在准备状态  4测量k线到行车电脑是否短路，

-冷冷的雨-

wsliu 发表于 2013-4-10 08:44
我刚才查了下7407的14脚工作电压是5V,极限电压7v.USB供电4.9V，是不是电压略低，估计是它没工作造成的。但从 ...

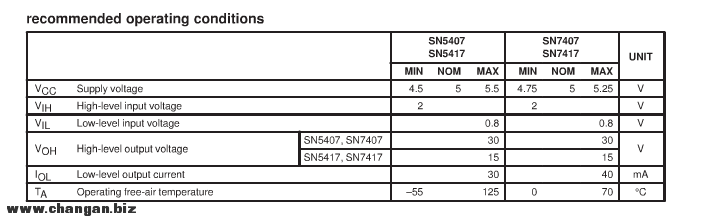

4.75-5.25v
