低成本diy 自制465q发动机m154电脑的诊断线

ziyu1211 · 发表于 2013-4-8 17:59:56

简易LZ批量生产造福广大车友！

-冷冷的雨- · 发表于 2013-4-8 20:05:03

wsliu 发表于 2013-4-8 15:18
谢谢大家，保险找到了已更换正常了。但通讯线COM口正常，下一栏老是显示状态3，连接不上，我也M1.5.4的电脑 ...

先用软件测试232电平转换电路是不是正常，一会我上个软件，另外诊断口在电瓶旁边，插头没有任何防水保护大多生锈，用锉刀清理一下

-冷冷的雨- · 发表于 2013-4-8 20:09:34

用这个软件测试

xlg · 发表于 2013-4-8 21:51:17

下来试试！谢谢！

wsliu · 发表于 2013-4-8 21:59:43

-冷冷的雨- 发表于 2013-4-8 20:09
用这个软件测试

这个软件买USB口时店主给我了，测试时全部显示OK。检测口开始是用线直接插在上面，后来弄短路了，就不敢用了。正好我手里有不少九针接头，我就直接焊好。所以不应该存在接触问题了。但还是感谢楼主的帮助。是否应该用232接口，不应该用USB口。usb上只有三根线，是否不用地线，或者有什么线不接，请楼主指点下，万分感谢。

wsliu · 发表于 2013-4-8 22:22:52

你好，冷冷的雨，我仔细看了你的实物图。发现USB只用了三根线，从接线上分析是+5V这根线没接，是否制件板用了7805的缘故，在实际制作中也没接吗，我是否要加上这个电路，或者是有其它什么线不用接。请指点下，万分感谢。

wsliu · 发表于 2013-4-9 07:46:01

浅唱发表于 2013-4-8 11:42
这个线我打算做一批，要的回复我。

你好，楼主，现需要软件应用帮助，

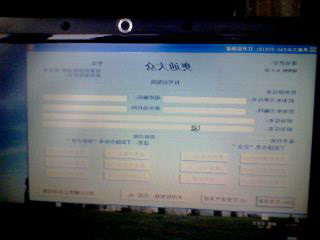

谢谢。现在是能找到接口，但与行车电脑联机时，无法查到具体内容。请高手指点。

wsliu · 发表于 2013-4-9 11:07:22

wsliu 发表于 2013-4-9 07:46
你好，楼主，现需要软件应用帮助，谢谢。现在是能找到接口，但与行车电脑联机时，无法查到具体内容。请 ...

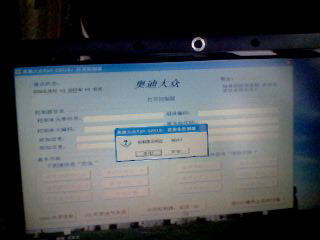

目前测试最新状态是波特率不同步，所以无法联机。

-冷冷的雨- · 发表于 2013-4-9 15:22:48

wsliu 发表于 2013-4-8 21:59
这个软件买USB口时店主给我了，测试时全部显示OK。检测口开始是用线直接插在上面，后来弄短路了，就不敢 ...

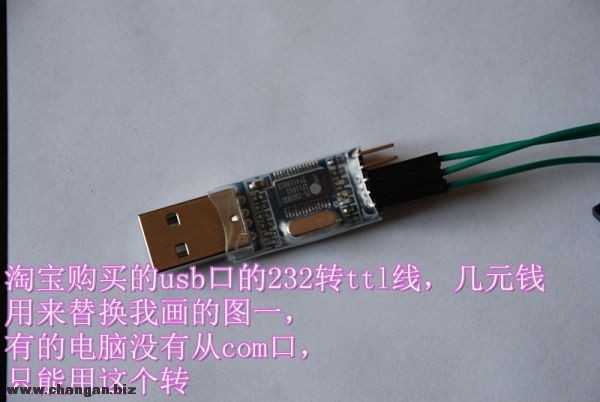

udb口和com口都是可用的，亲自实测，用usb口接线一共三条，一个地一个接收RX 一个发射TX ，到图二就只有这三条线，需要注意的是收发线别弄颠倒了，即便是颠倒也不会损坏任何元件，都是电平信号，没有实际电流，也就是说可用颠倒一下试试，你之前弄短路了保险，想一下过程，是不是把车上的12v和7407或2303的引脚短路了，可能烧了芯片

-冷冷的雨- · 发表于 2013-4-9 15:26:05

wsliu 发表于 2013-4-8 21:59
这个软件买USB口时店主给我了，测试时全部显示OK。检测口开始是用线直接插在上面，后来弄短路了，就不敢 ...

少说了一条线，就是+5v usb的5v需要接到7407的14脚，不然7407没有供电不能正常工作
