给电动车加装霍尔电流表

高斯

      本来一直想给电动车安装个电流表，电压表以前就已经安装了。
可是以前的电流表，需要接分离器，要改动原来的线路，而且电流表
需要单独用一个隔离电源给供电，所以我就一直不想动手。
      在淘宝网上无意中找到一款 霍尔电流表WLS-VA050，这个测量电流，
可以比较简单容易。不用分流器，不用担心共地问题。不用改动原来
的电路，对以前的电路完全没有影响。只要导线直接从传感器中间
那个孔穿过就可以测量电流了，非常的新颖。
      这个霍尔电流表霍尔电流表它既可以测量正向电流，也可以测量
反向电流。所以霍尔电流表可以测量电动车的行车放电电流，
和充电电流，非常直观。

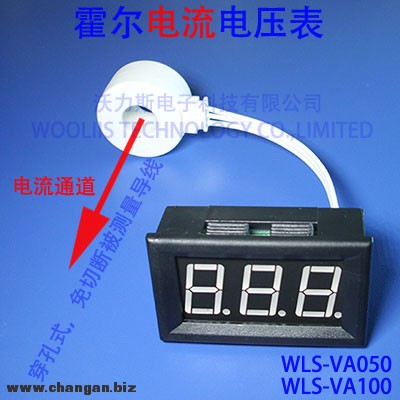

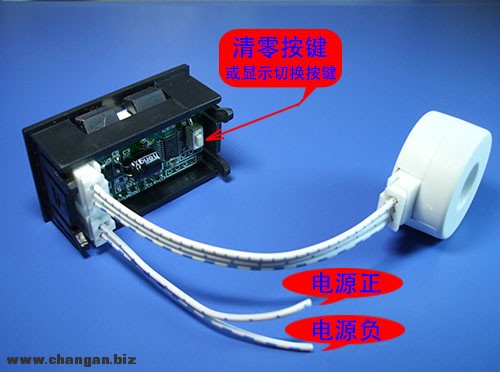

      霍尔电流表WLS-050 靓照如下图所示










      改装步骤：
（1）在仪表盘开一个孔，刚好可以卡入表头即可。
（2）在仪表盘的电路哪里找到 +12V 和 GND ，用这个12V的电源给
表头供电。
（3）把电池正极/负极的主线从传感器中间孔穿过就可以，然后组装好，就大功告成了。

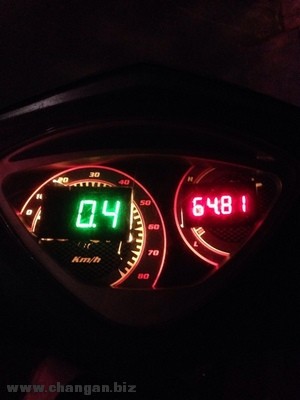

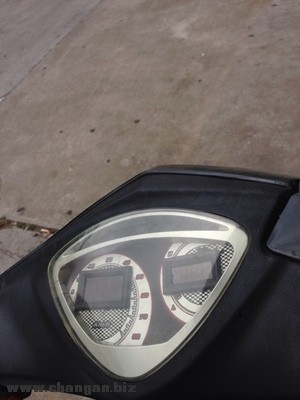

       改装完成后效果图如下图所示：左边绿色的那个就是霍尔电流表，显示效果还不错。
