完美解决西玛读卡机背光问题

龙江佳圆 · 发表于 2011-3-25 19:46:37

换了西玛读卡机后，晚上不开机情况下根本就是漆黑一片，什么都看不到，连开机都要摸索着按，更别说看时间了，原车收音机有背光线，打开仪表灯后收音机显示屏就亮了，看时间很清楚，闲来无事拆开西玛读卡机研究了下，发现完全可以加装背光灯，今天改装完成试了效果，废话不说了，上图大家自己看效果

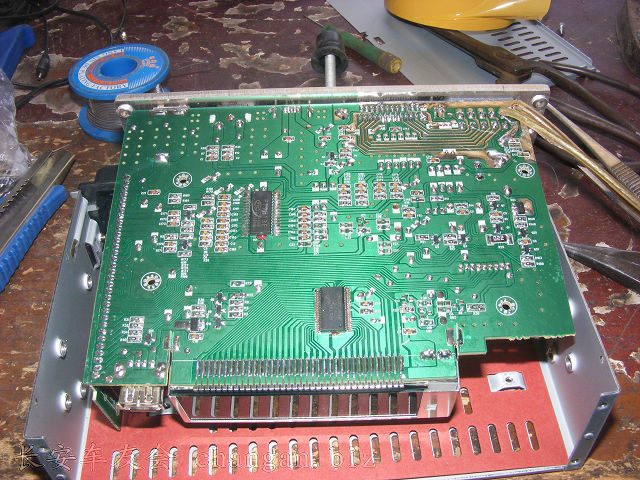

拆开的西玛读卡机

龙江佳圆 · 发表于 2011-3-25 19:48:38

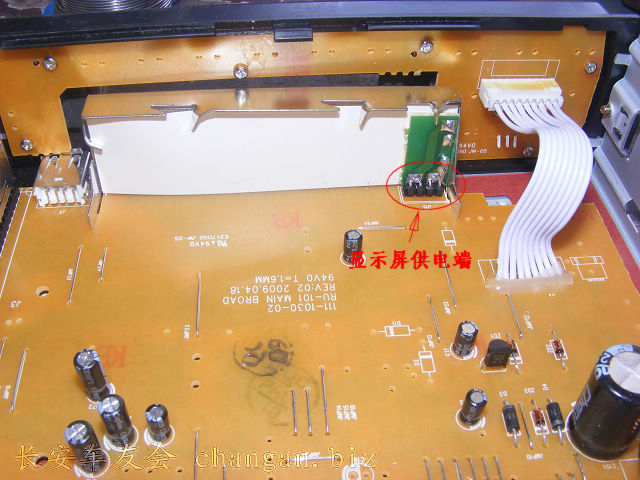

显示屏的供电端，测量为8V

龙江佳圆 · 发表于 2011-3-25 19:51:13

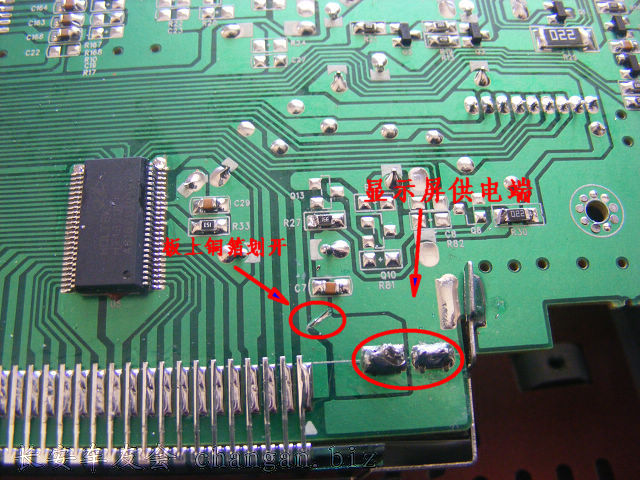

供电端背面的焊接点，正极铜箔用刀划开，加装隔离二极管，防止从新加装电源后电流反流

龙江佳圆 · 发表于 2011-3-25 19:52:43

以焊接好隔离二极管

新帅 · 发表于 2011-3-25 20:00:08

:good: :good: :good: :good:

龙江佳圆 · 发表于 2011-3-25 20:01:44

原车背光线跟仪表线是一路，12V，必须降压后才能用到显示屏上，我采用的是三端稳压块7809，输出电压为9V，同样要加装隔离二极管，二极管大约有0.7V的压降，也就是说接到显示屏供电端的电压大约是8.3V，实际测量为8.2V，跟显示屏原供电电压基本一致，白线接原车的背光线

龙江佳圆 · 发表于 2011-3-25 20:03:27

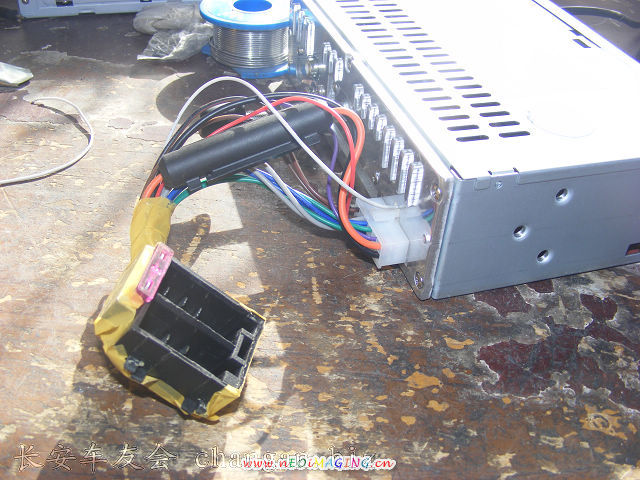

自己用原车收音机上的插座改装的线束，这样就不用破坏原车线束了

龙江佳圆 · 发表于 2011-3-25 20:04:27

晕，忘记贴图了

龙江佳圆 · 发表于 2011-3-25 20:07:20

看效果吧，这个是不开机打开仪表灯的效果，晚上看时间清楚多了，哈哈

龙江佳圆 · 发表于 2011-3-25 20:08:57

开机不开仪表灯效果
