我的二代详细改装后悬挂(后托臂螺旋弹簧),钢板终于变弹簧了 第三次更新百张图效果

  [复制链接]
发表于 2014-3-29 15:09:54 | 显示全部楼层 |阅读模式
我的二代已经开了三年整了,前前后后改过太多的东西,唯独买车时就想改掉的后悬挂迟迟没有实现,这次在车友的帮助启发下终于于上周实现了。当初买车时对车有3个小期望,1就是后部螺旋弹簧悬挂(有称半独立悬挂,咱的车都是整体桥不知道该不该这样叫),本人买车多数都是上下班代步很少拉货。2是标准7座,买车时还没有高速节假日免费,但是8座车已经划分为2类车型高速收费是不一样的。3是发动机1.3的排量,动力大一些当然好了,油耗,油耗我感觉2.0一下的排量都差不多。当然以上3个愿望是一个也没有实现。但是车还是买了就是因为喜爱车,车车到现在已经改了太多,大部分改装都已经发帖还希望各位捧场。好了闲话一会再表,先上两张图片:

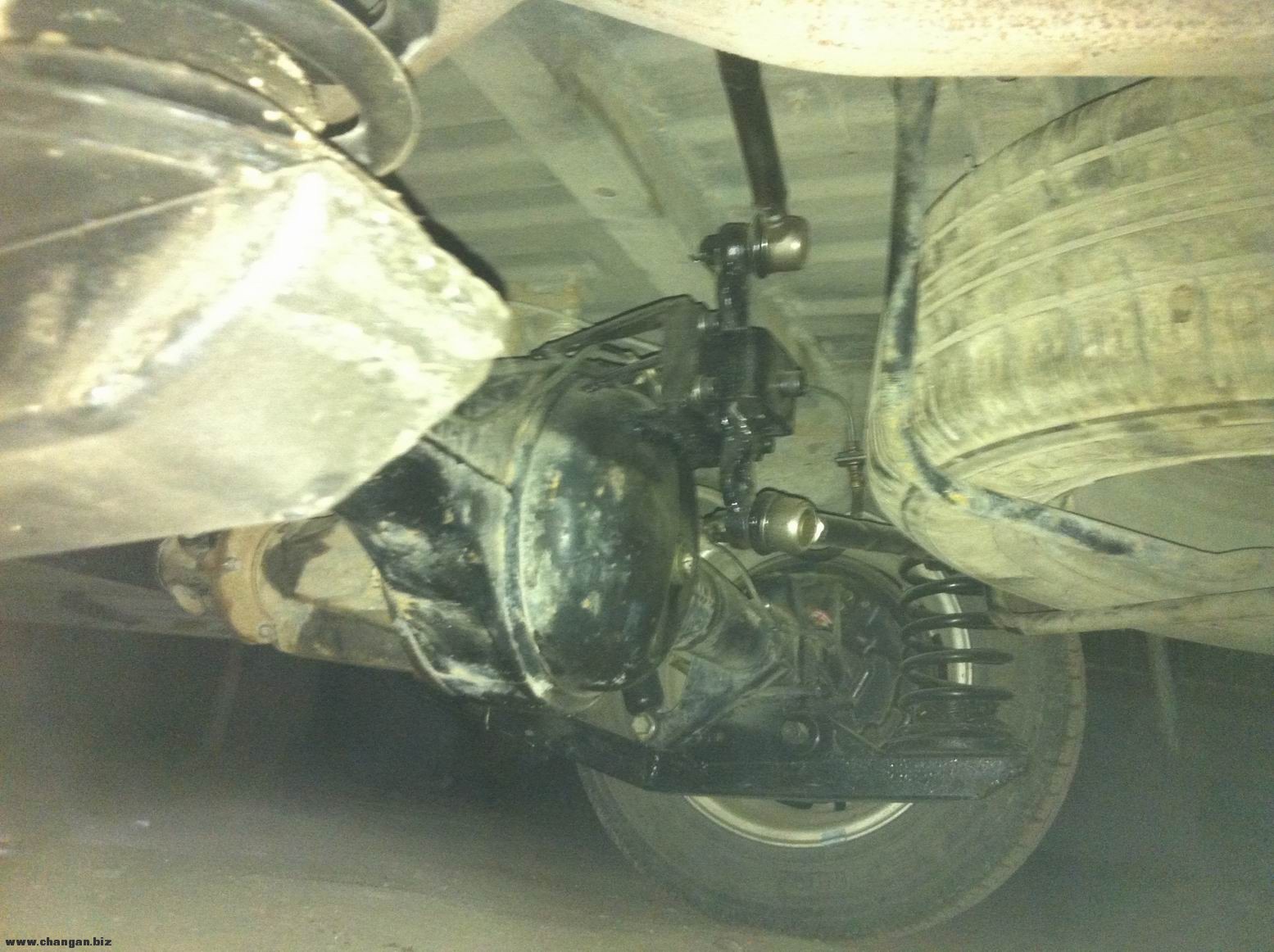

调整大小 IMG_5844.jpg 调整大小 IMG_5883.jpg
调整大小 IMG_6249.jpg 调整大小 IMG_6246.jpg

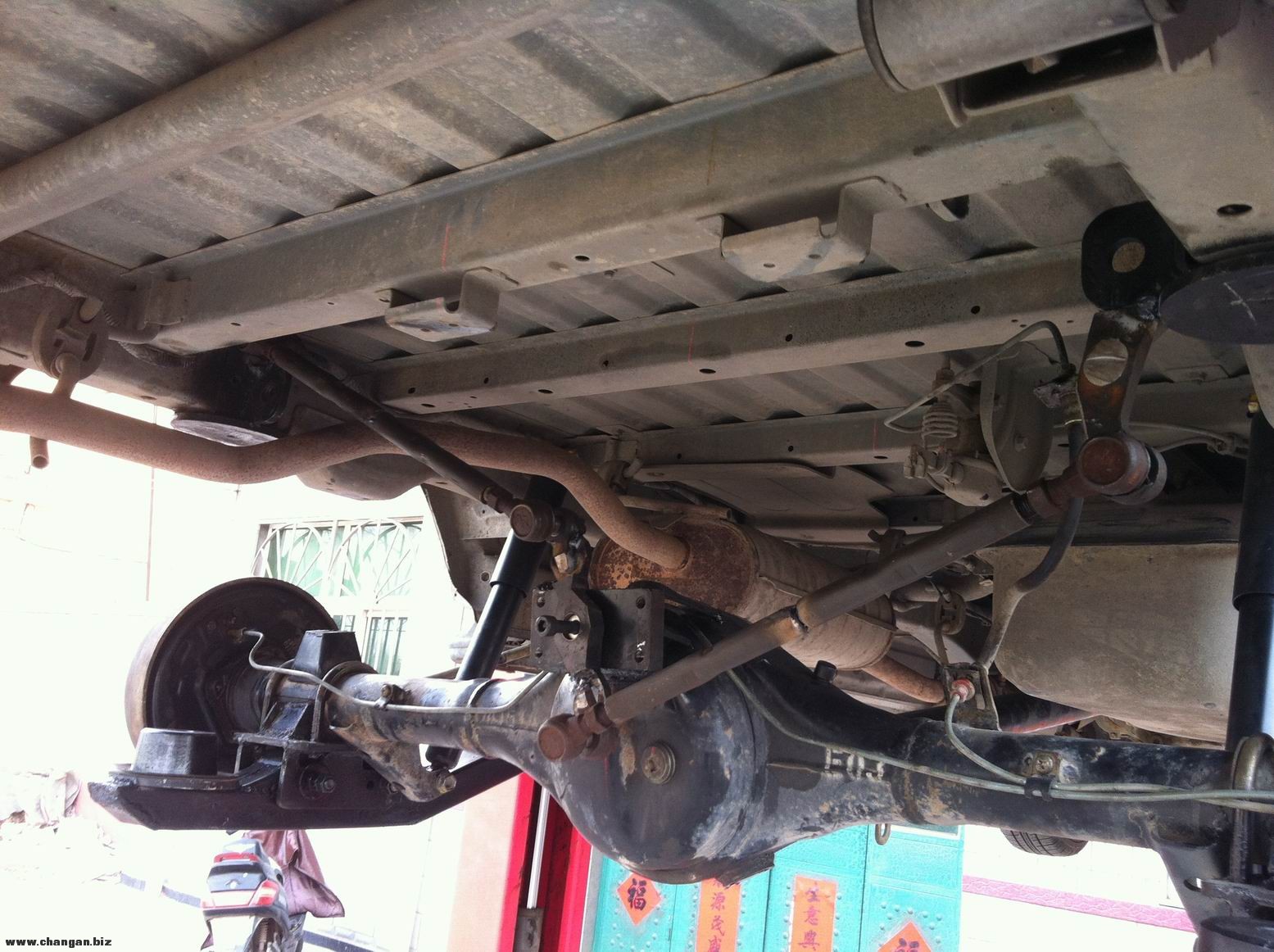

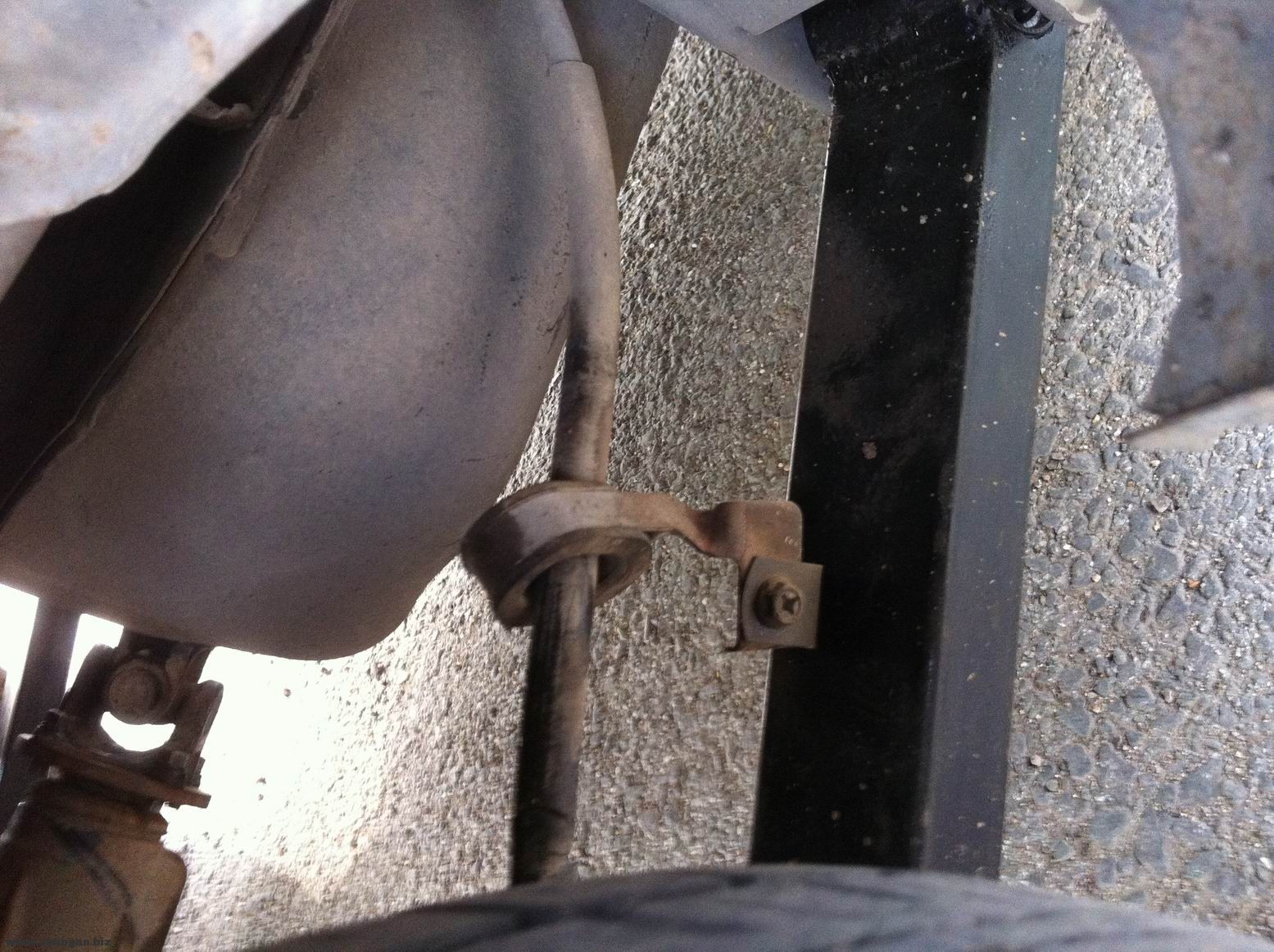

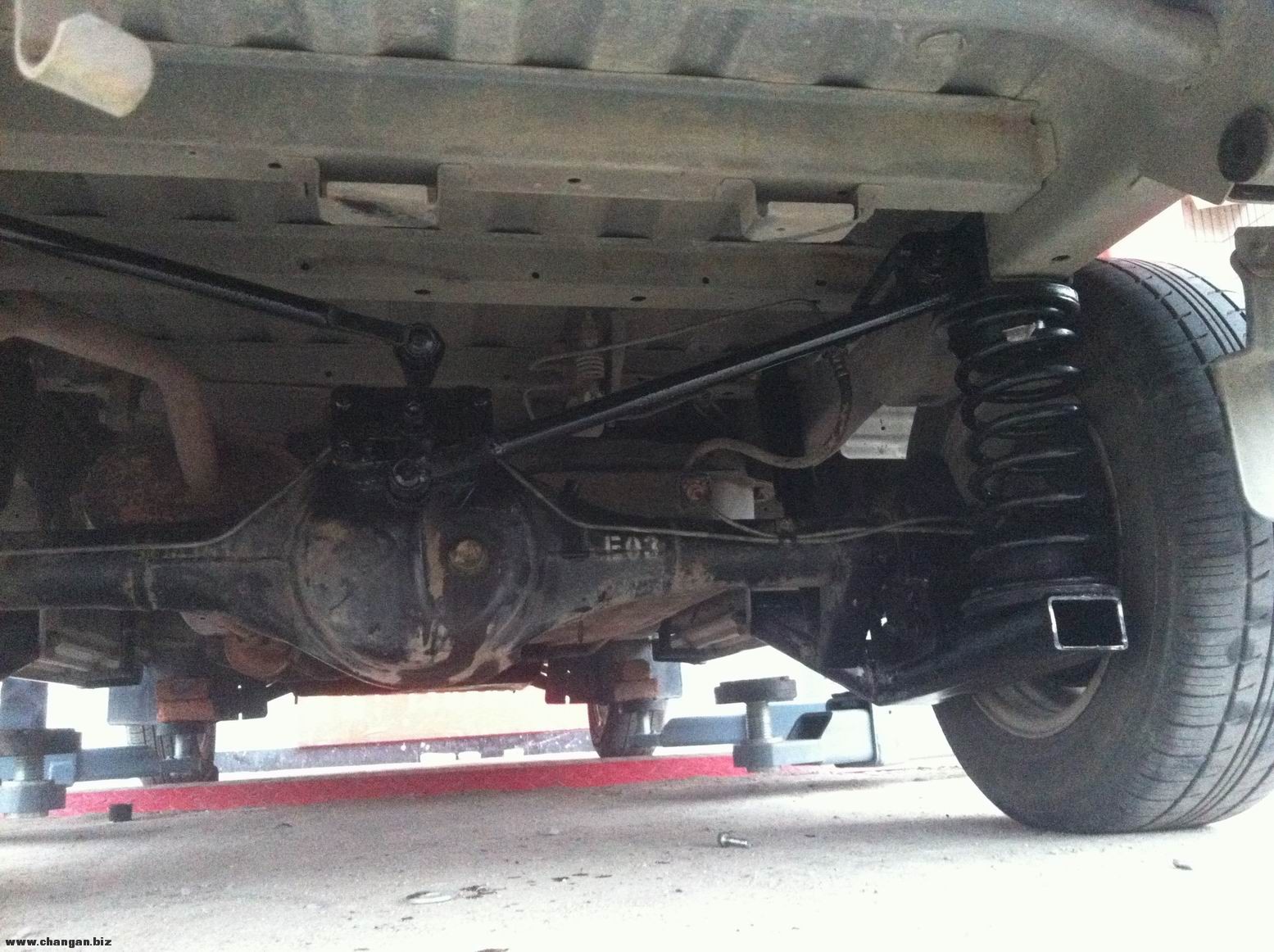

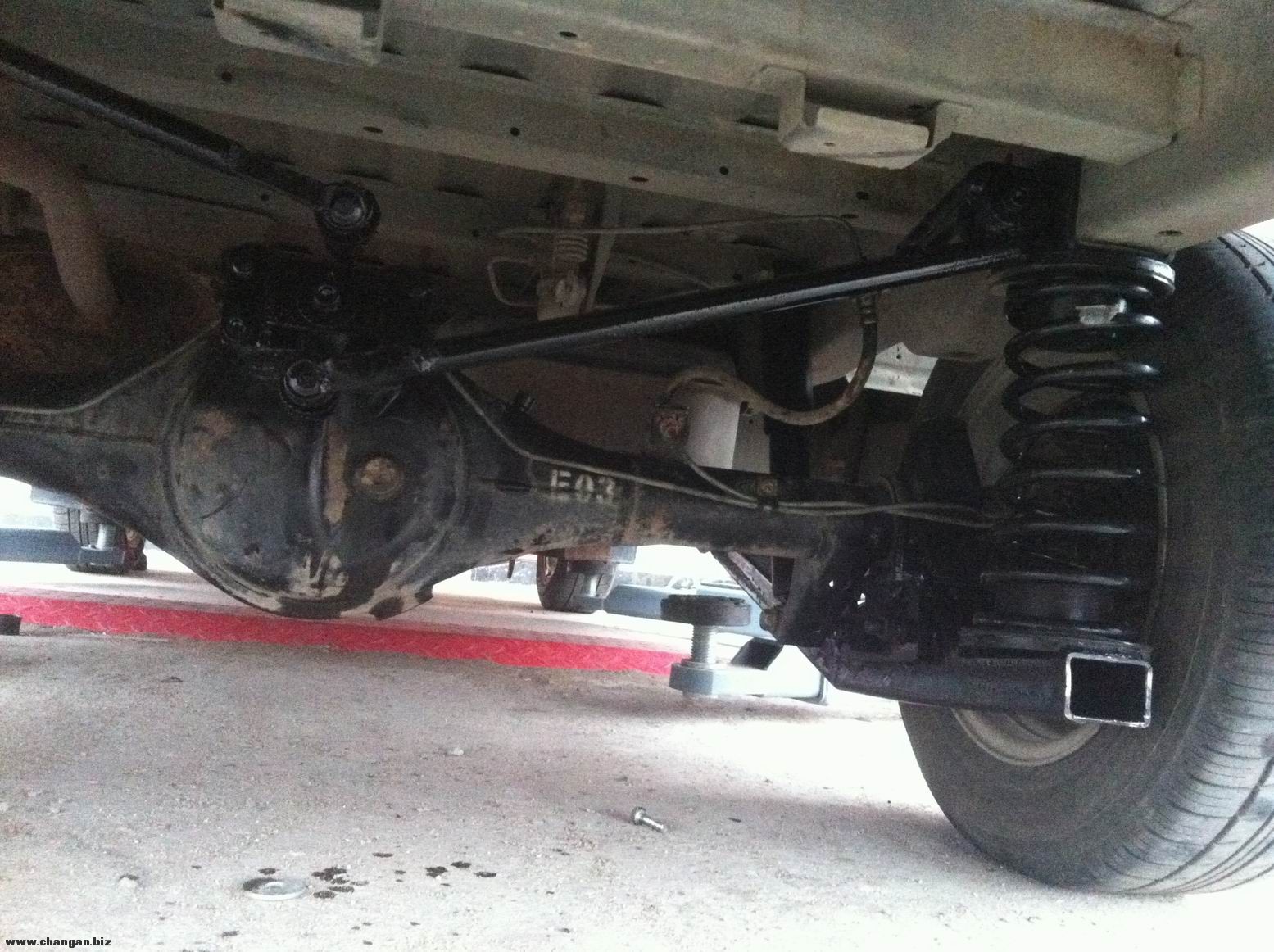

后悬挂零部件大都是自己设计的,这种结构个人比较喜欢,可以很大程度的借用原车的后桥车体等,图中没有大家常见的平衡杆,却多了根连杆,关于此连挂肯定有人认识,在这暂且不表后续会有详细说明。
调整大小 IMG_5789.jpg 调整大小 IMG_5790.jpg 调整大小 IMG_5791.jpg

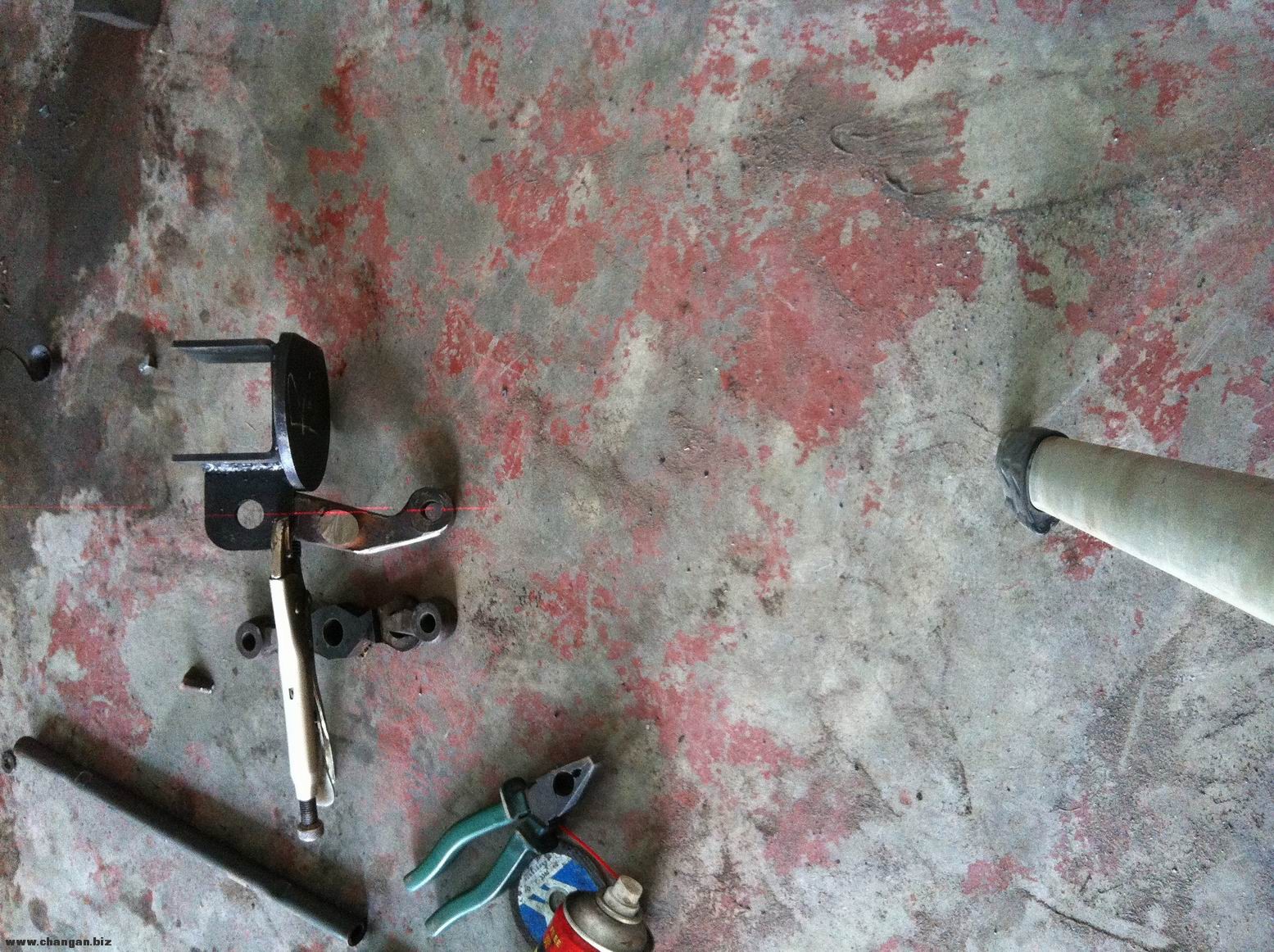

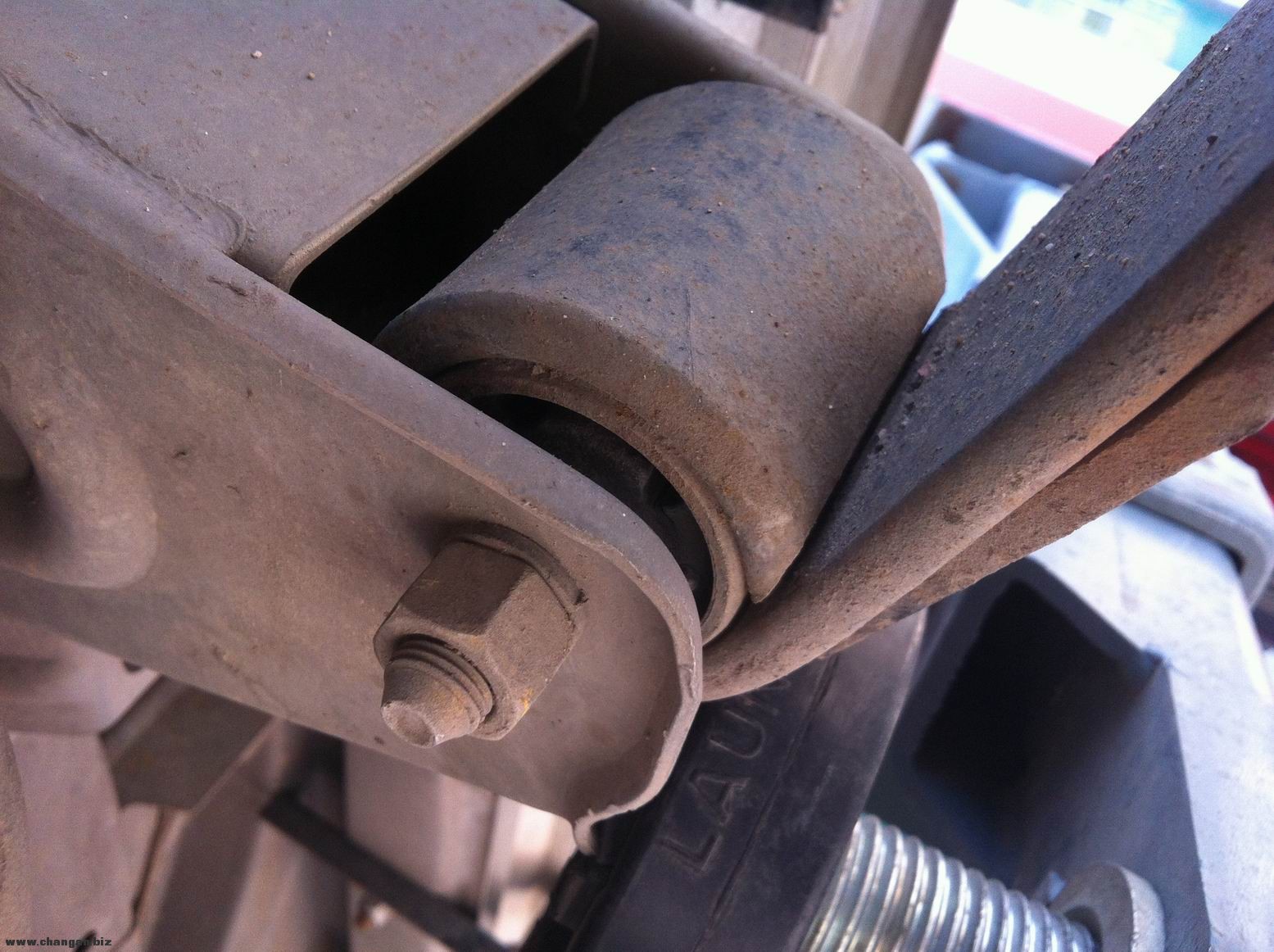

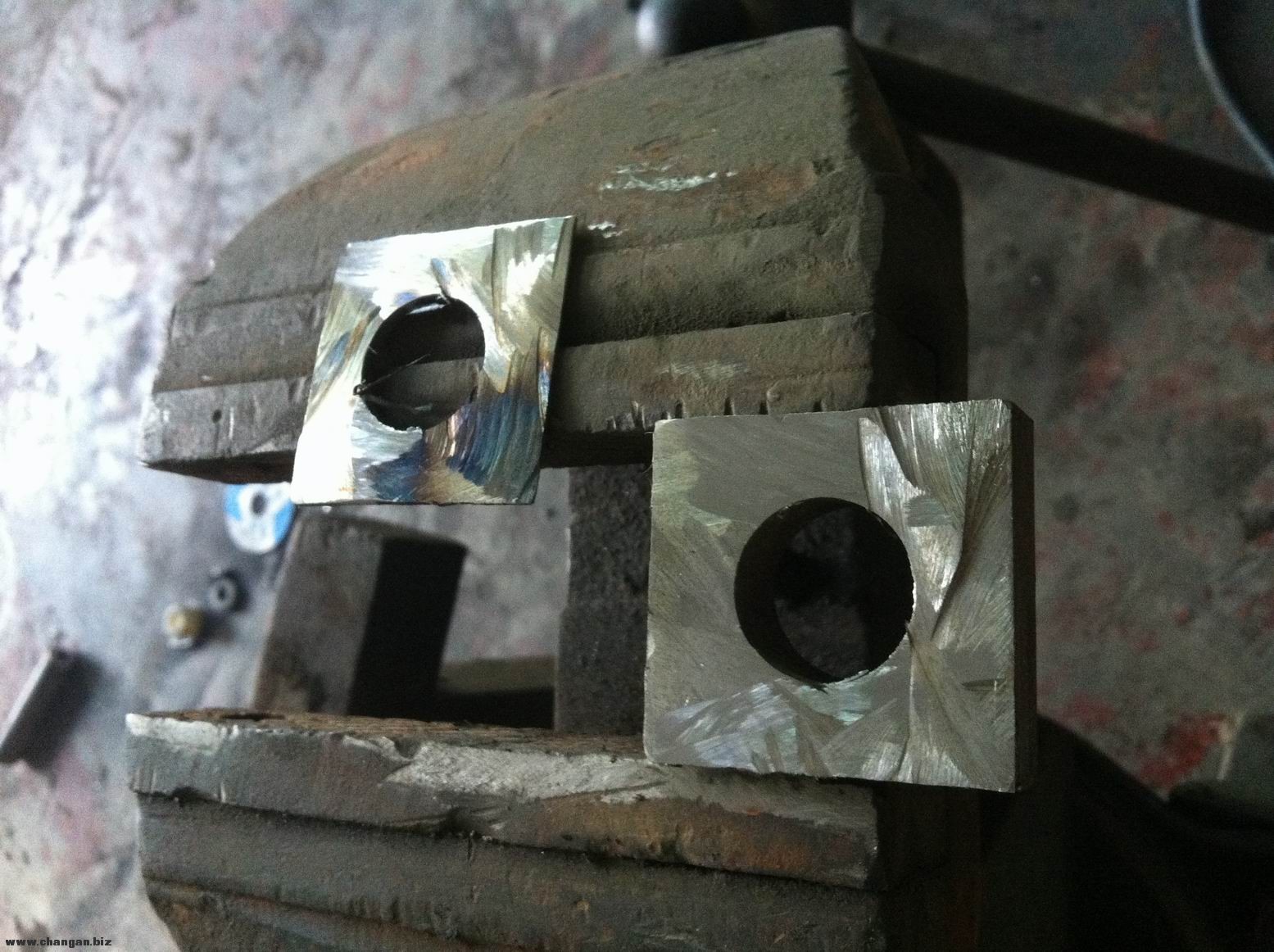

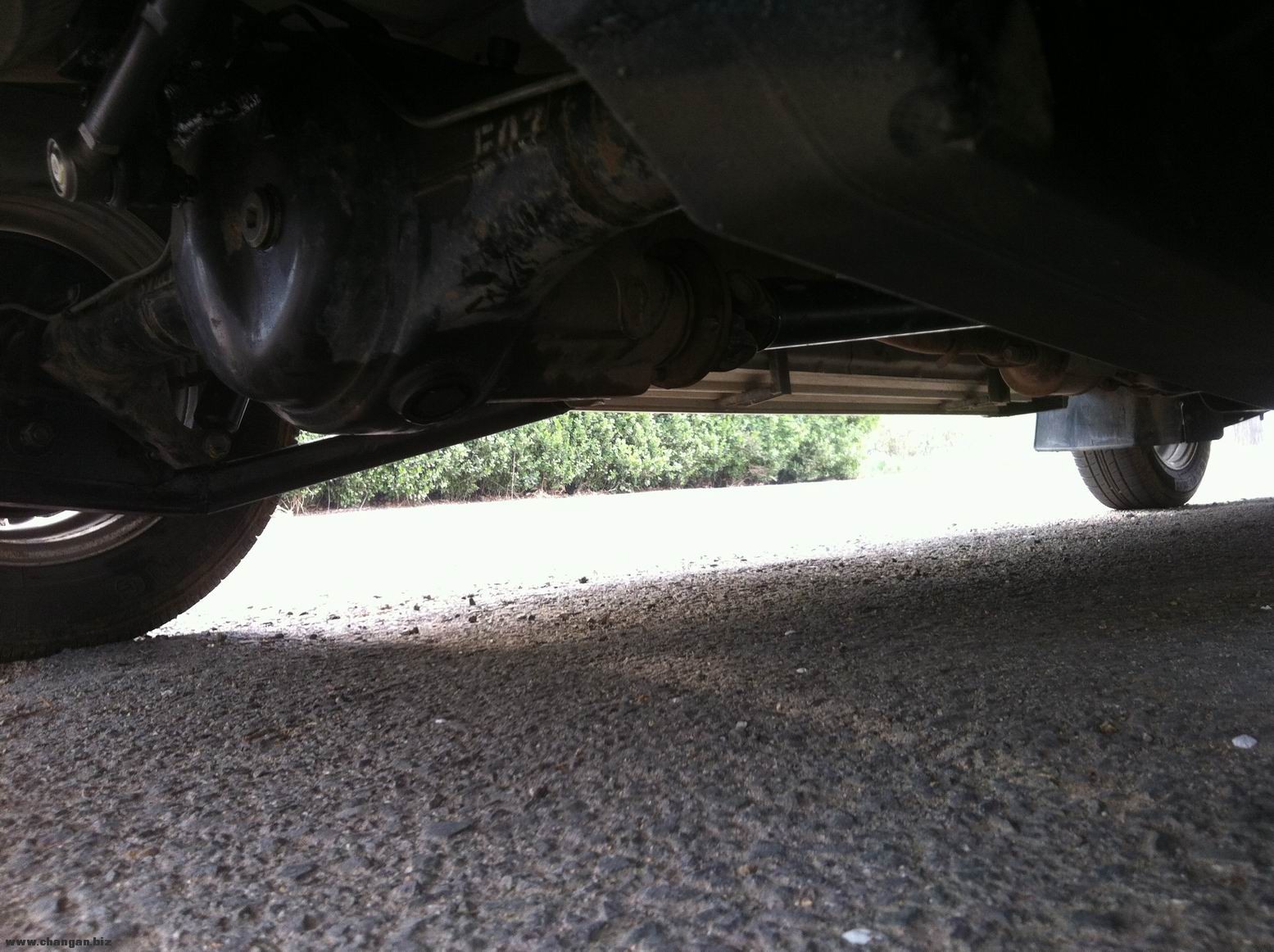

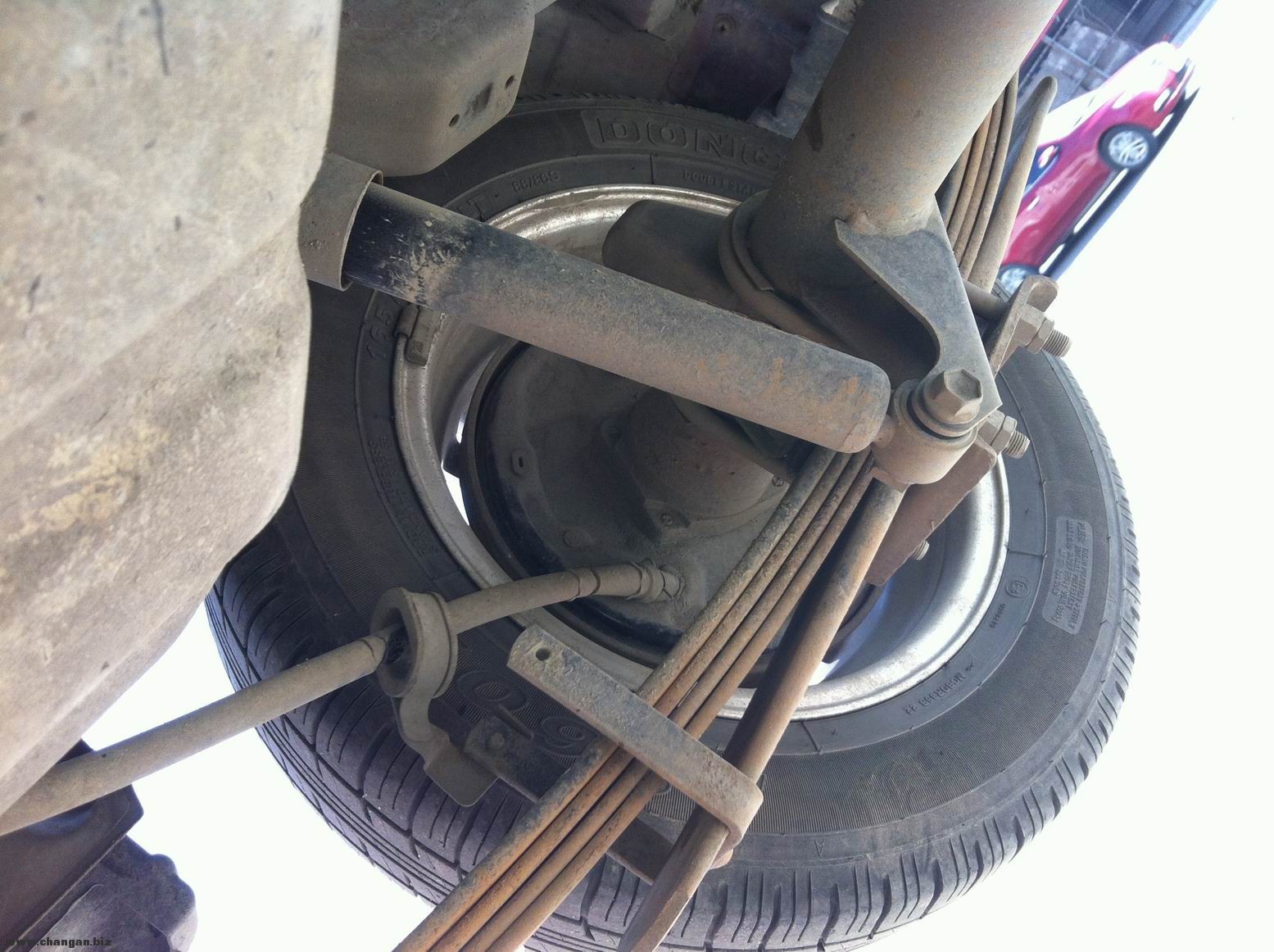

先插播一下前段时间改过的后桥,有人可能已经猜到就是拆钢板了,但是能猜出上图中的零件是干什么用的和拆的哪片钢板吗
调整大小 IMG_5794.jpg 调整大小 IMG_5796.jpg 调整大小 IMG_5797.jpg 调整大小 IMG_5808.jpg 调整大小 IMG_5809.jpg

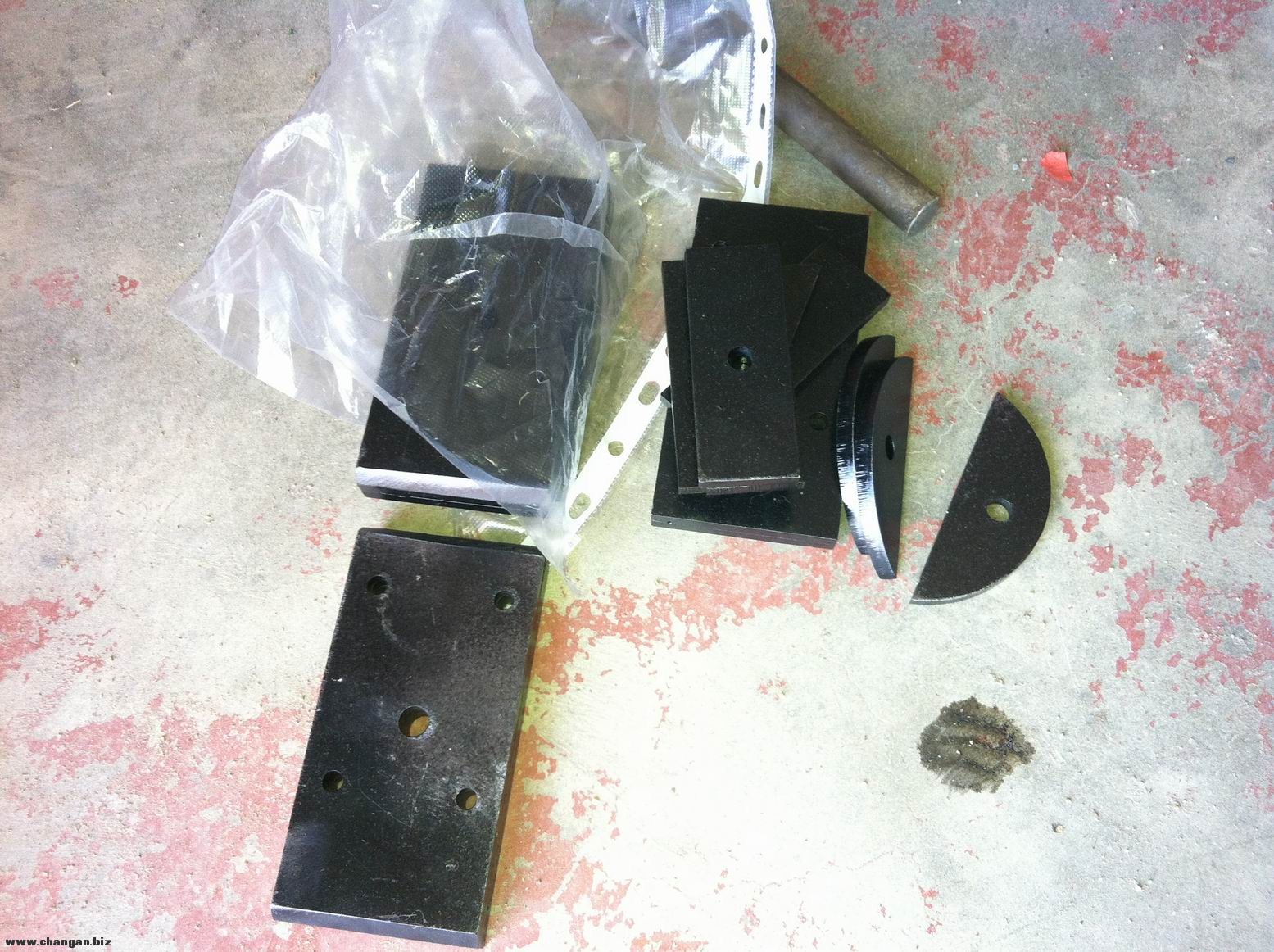

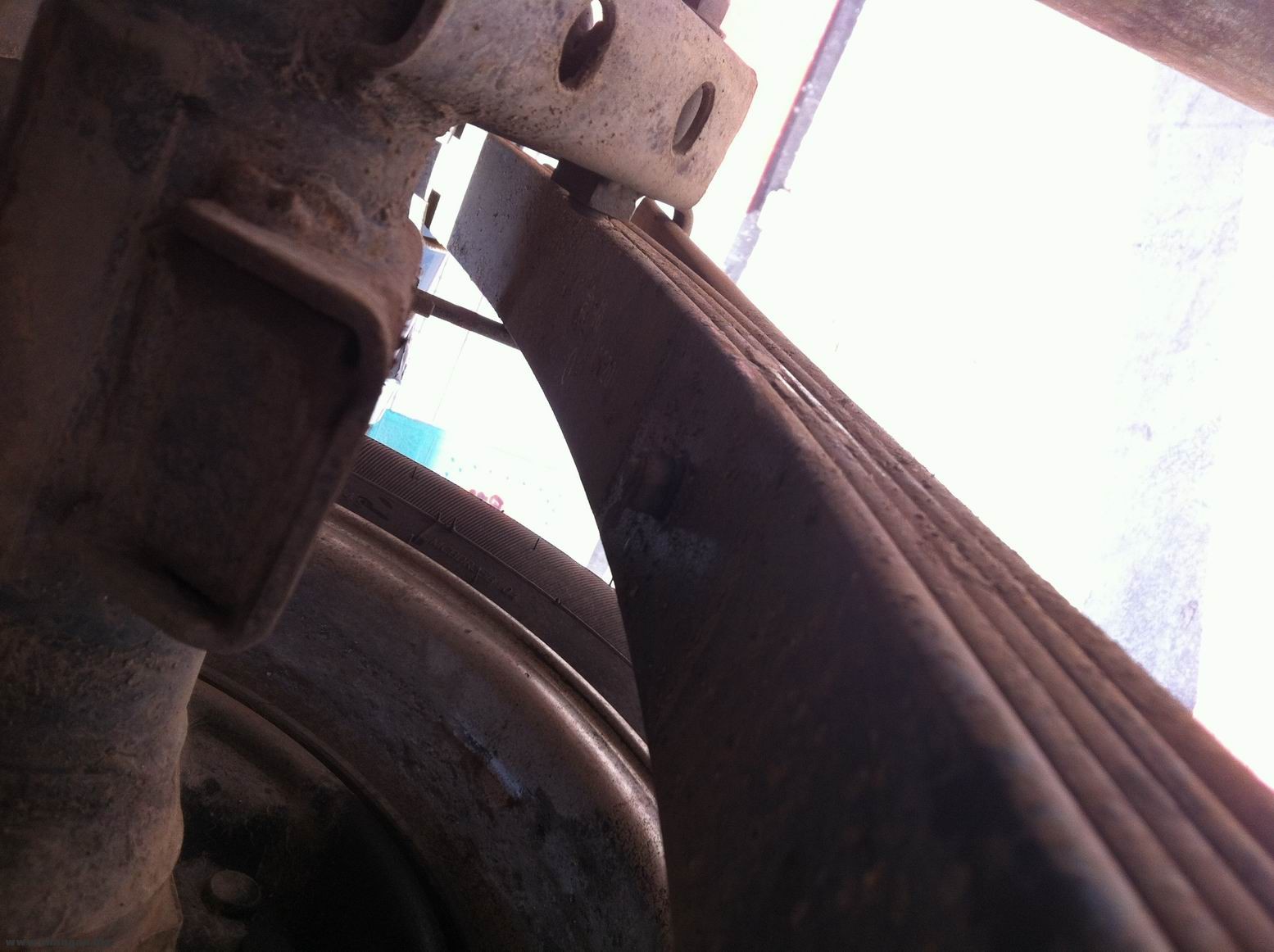

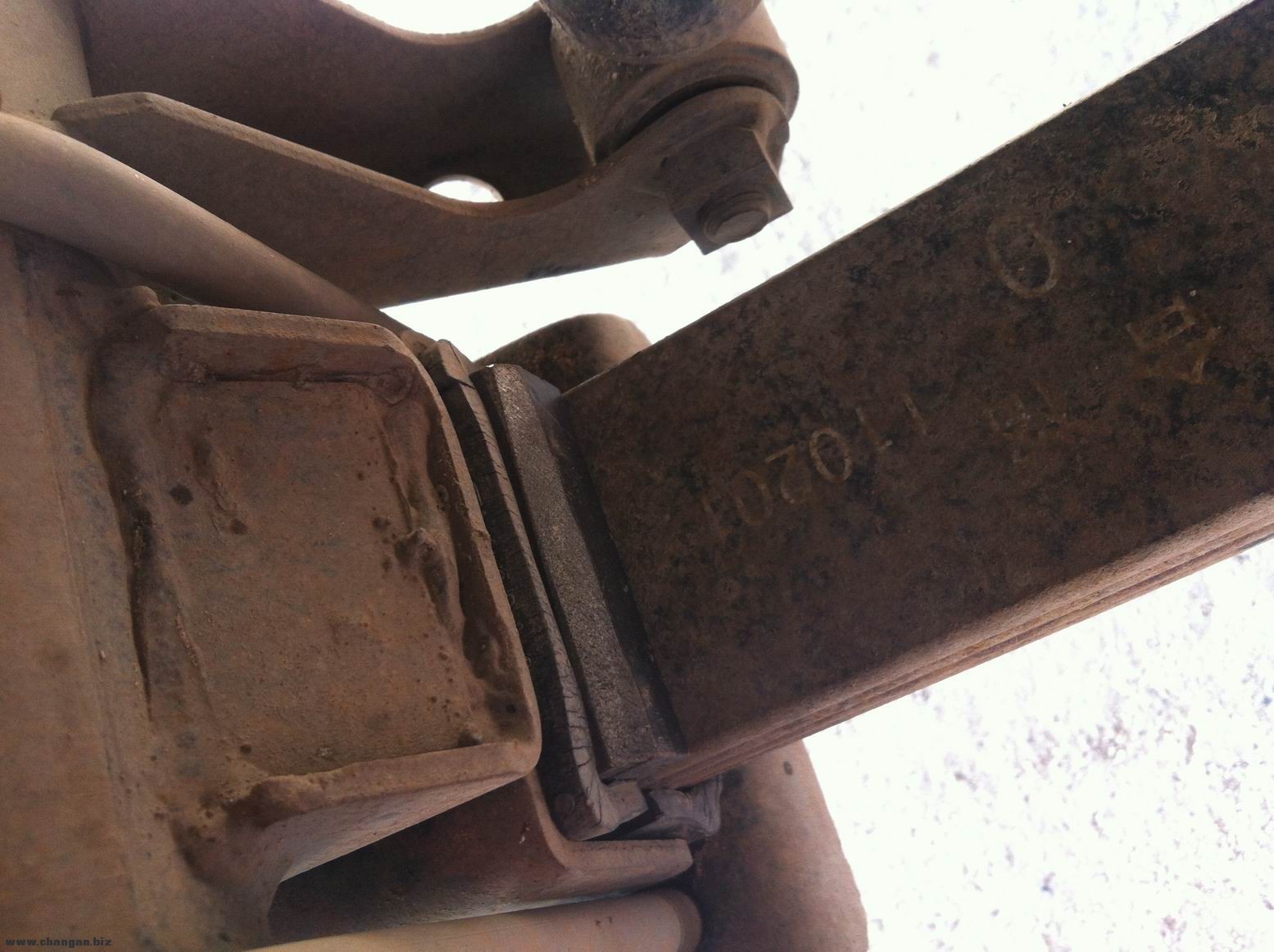

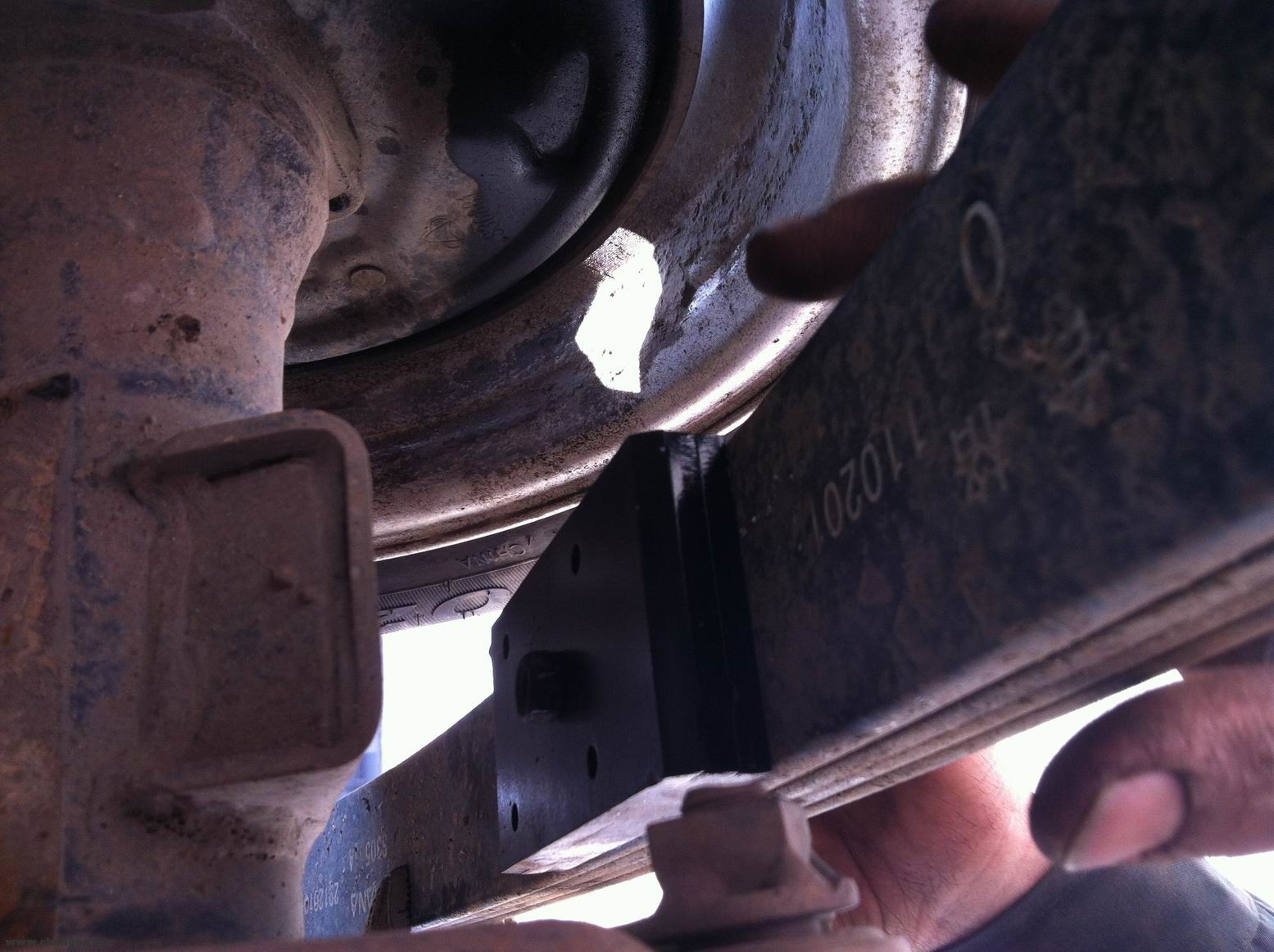

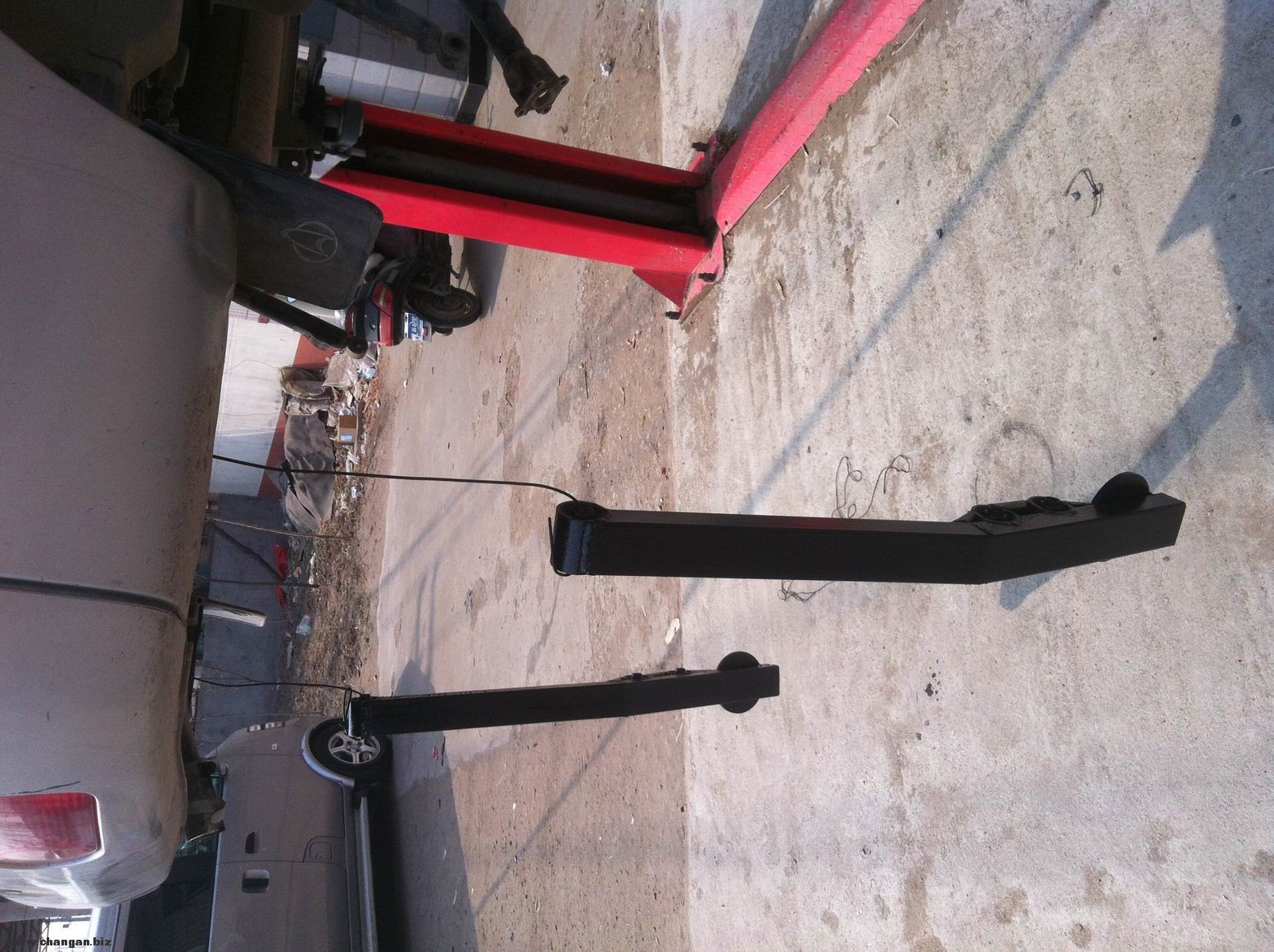

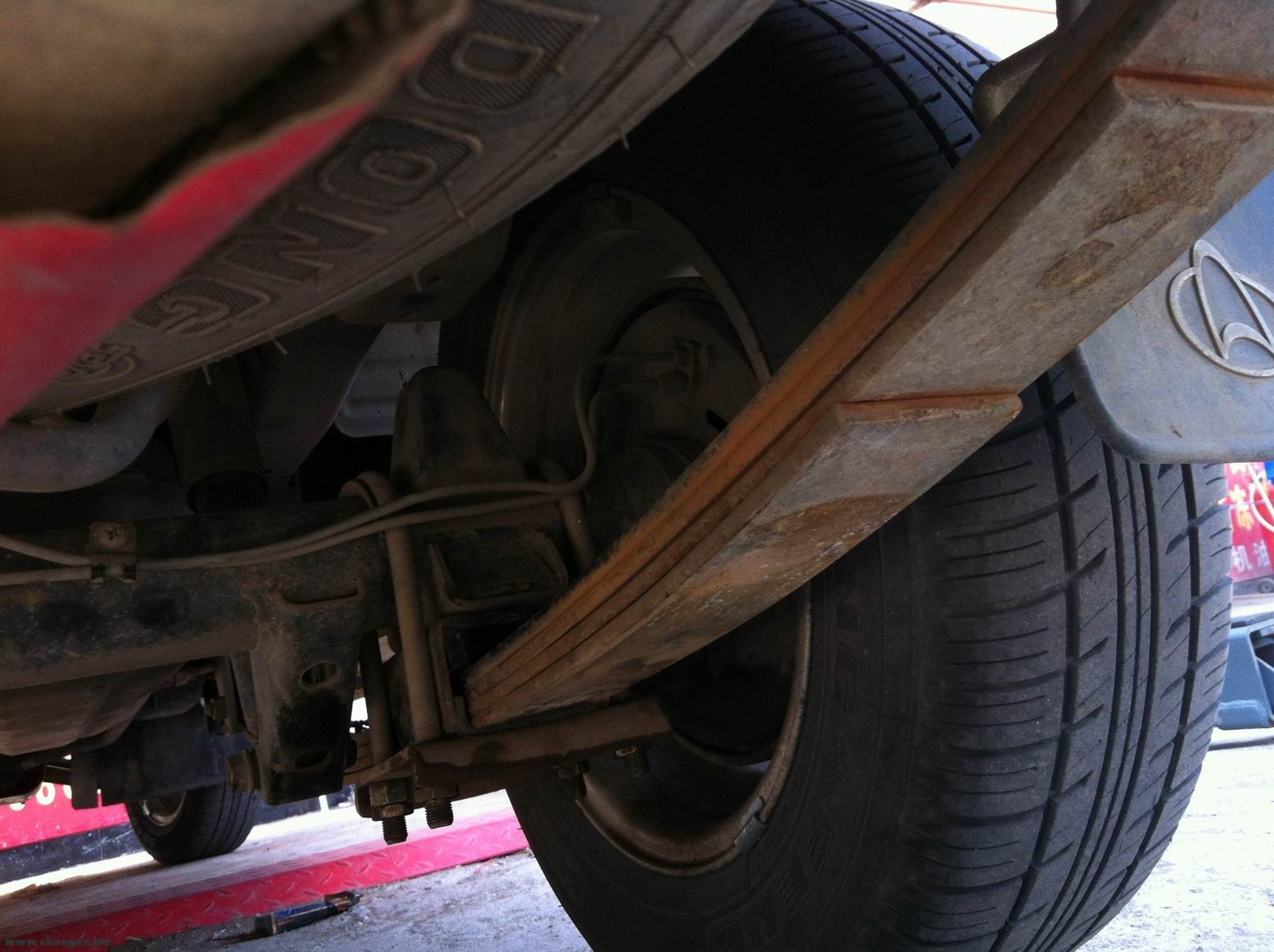

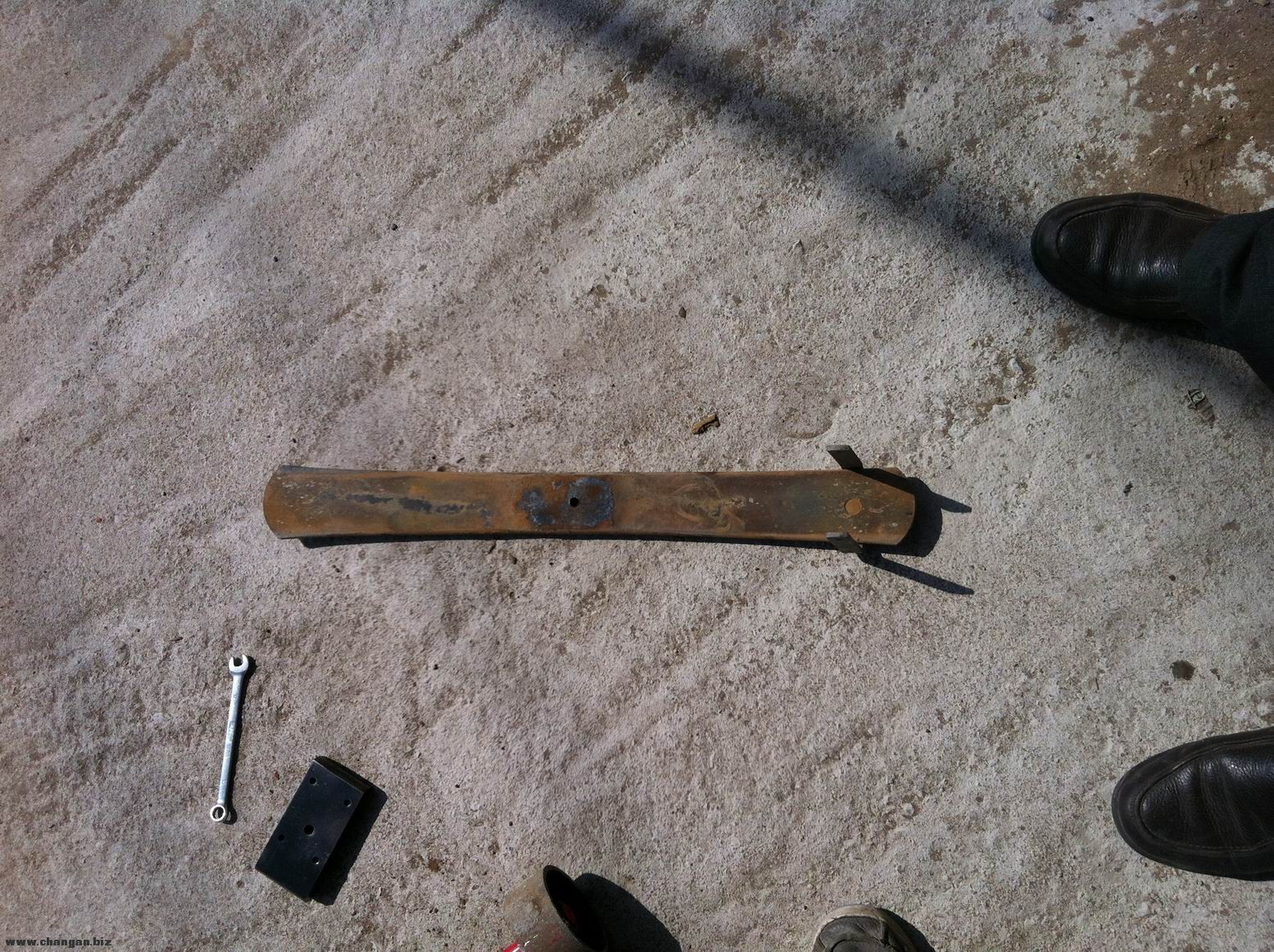

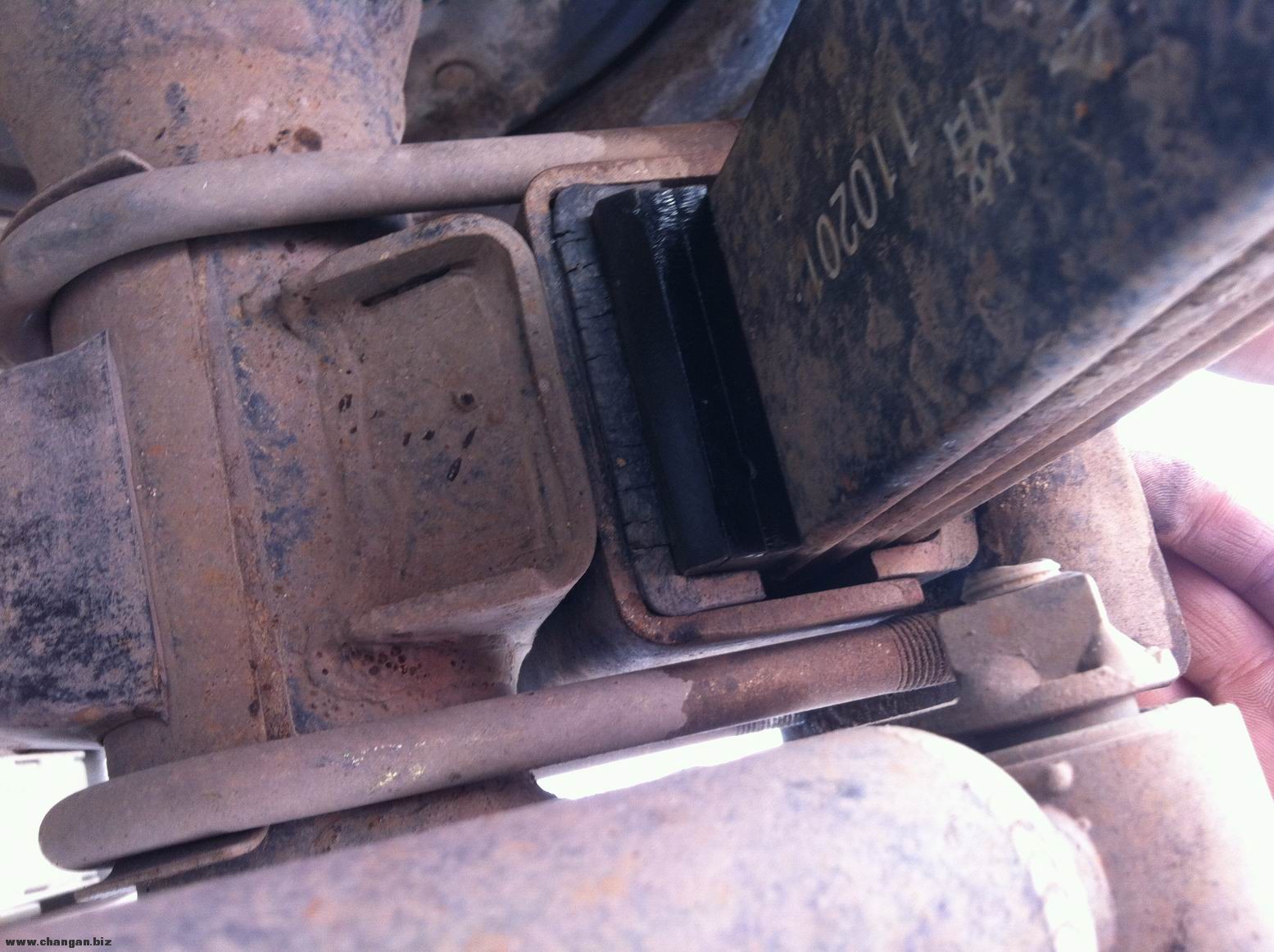

答案就是拆的最下面一片的钢板,上上图中的零件是垫板垫在钢板的最上端,这样后车身就下降了2公分左右,开起来比原来要稳当,钢板也能软了一些。
调整大小 IMG_5848.jpg 调整大小 IMG_5850.jpg 调整大小 IMG_5854.jpg 调整大小 IMG_5868.jpg

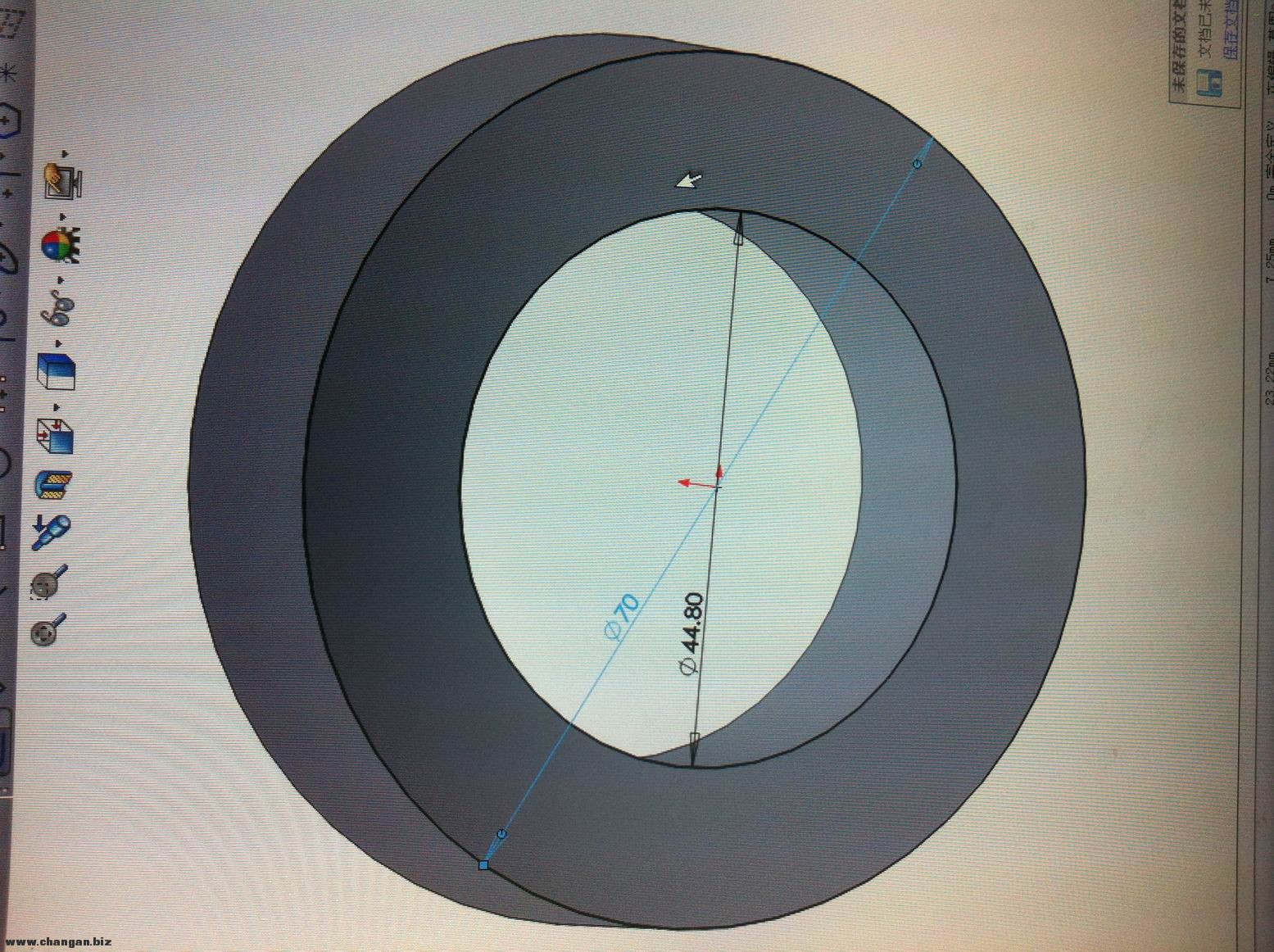

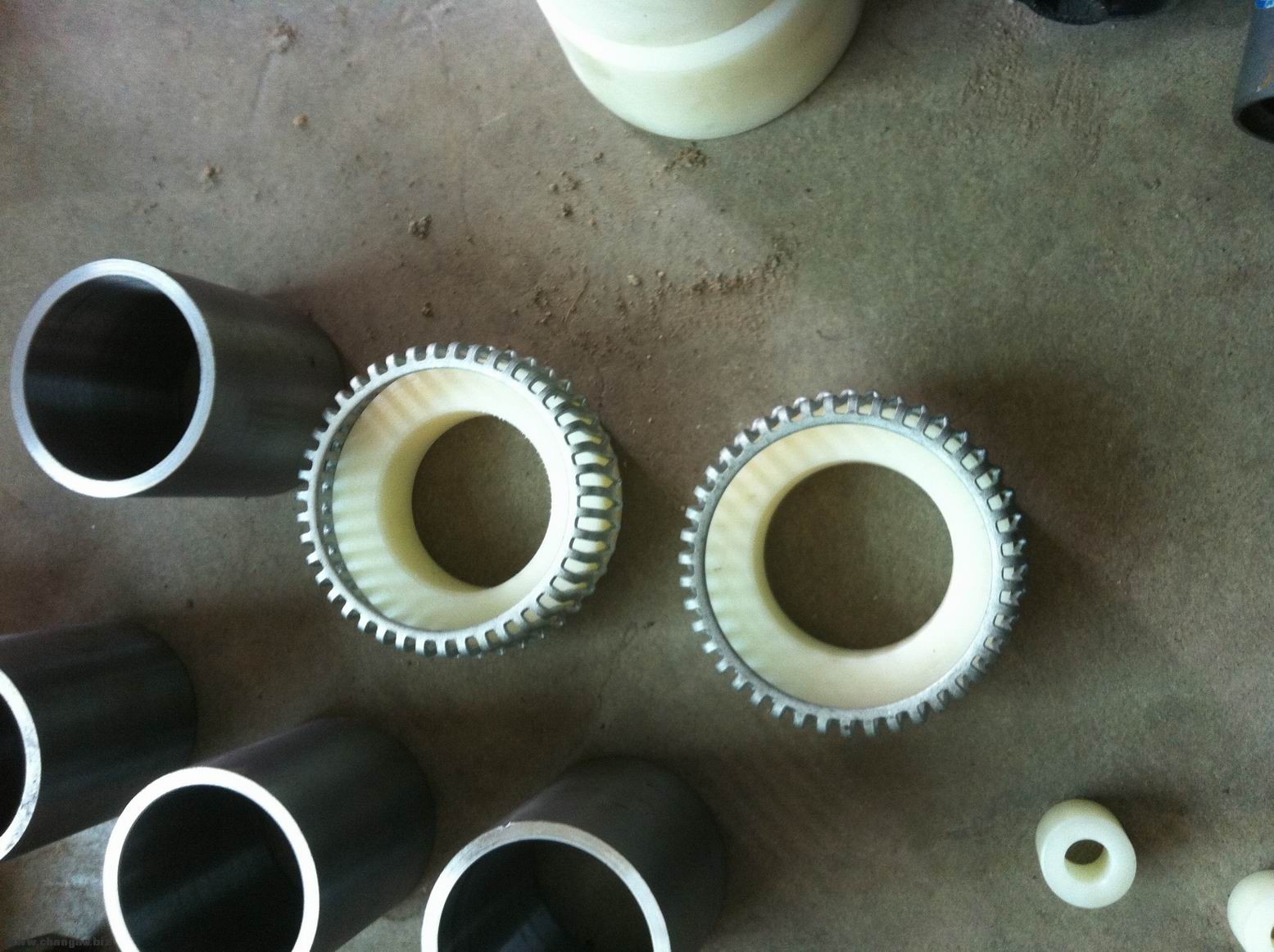

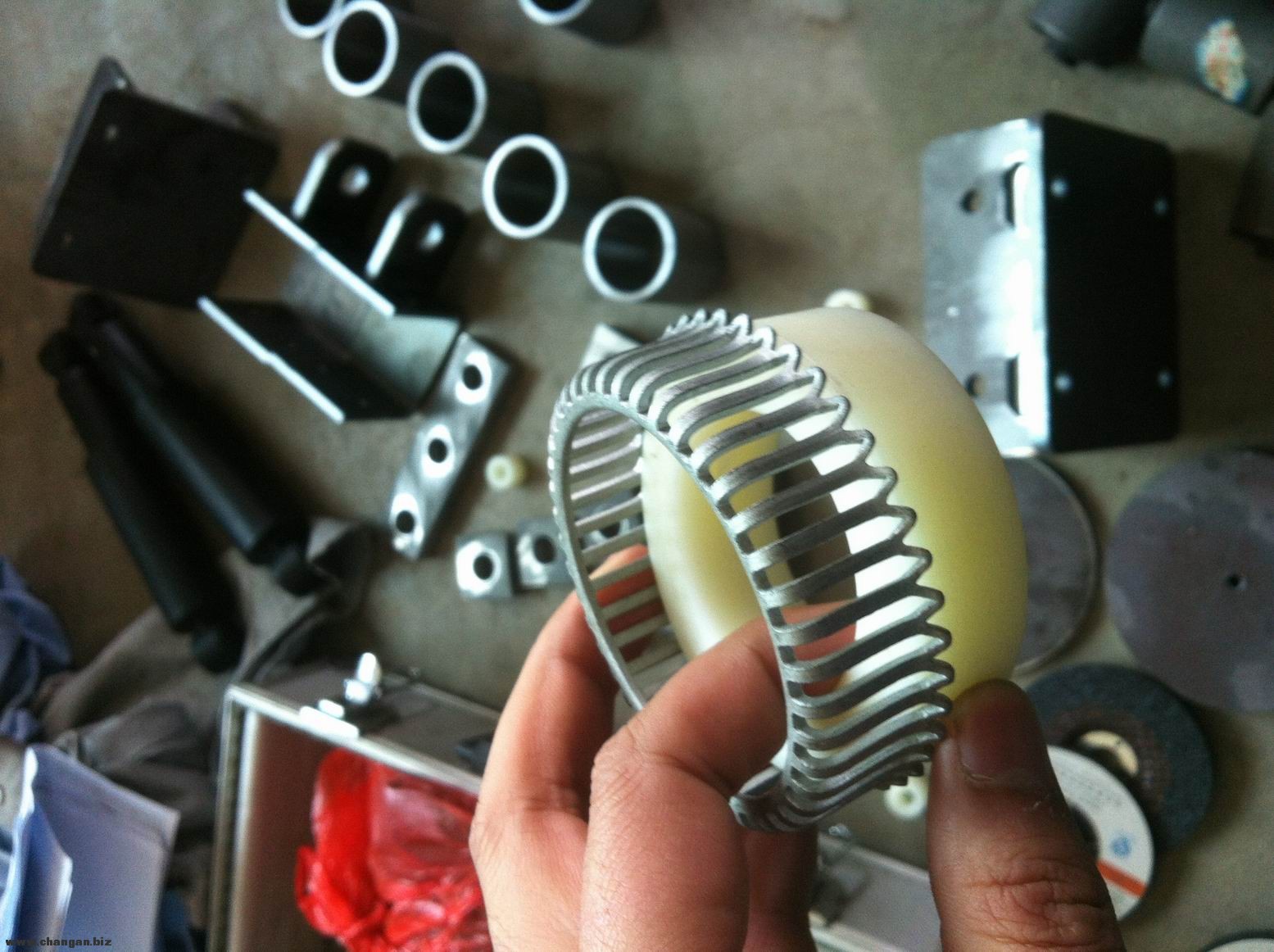

和哥们一起设计的拉杆,托臂。最后一张是给哥们制作的ABS用的齿圈套,对 您没有听错就是ABS刹车防抱死的ABS用在长安之星2代上面。
调整大小 IMG_5870.jpg 调整大小 IMG_5871.jpg

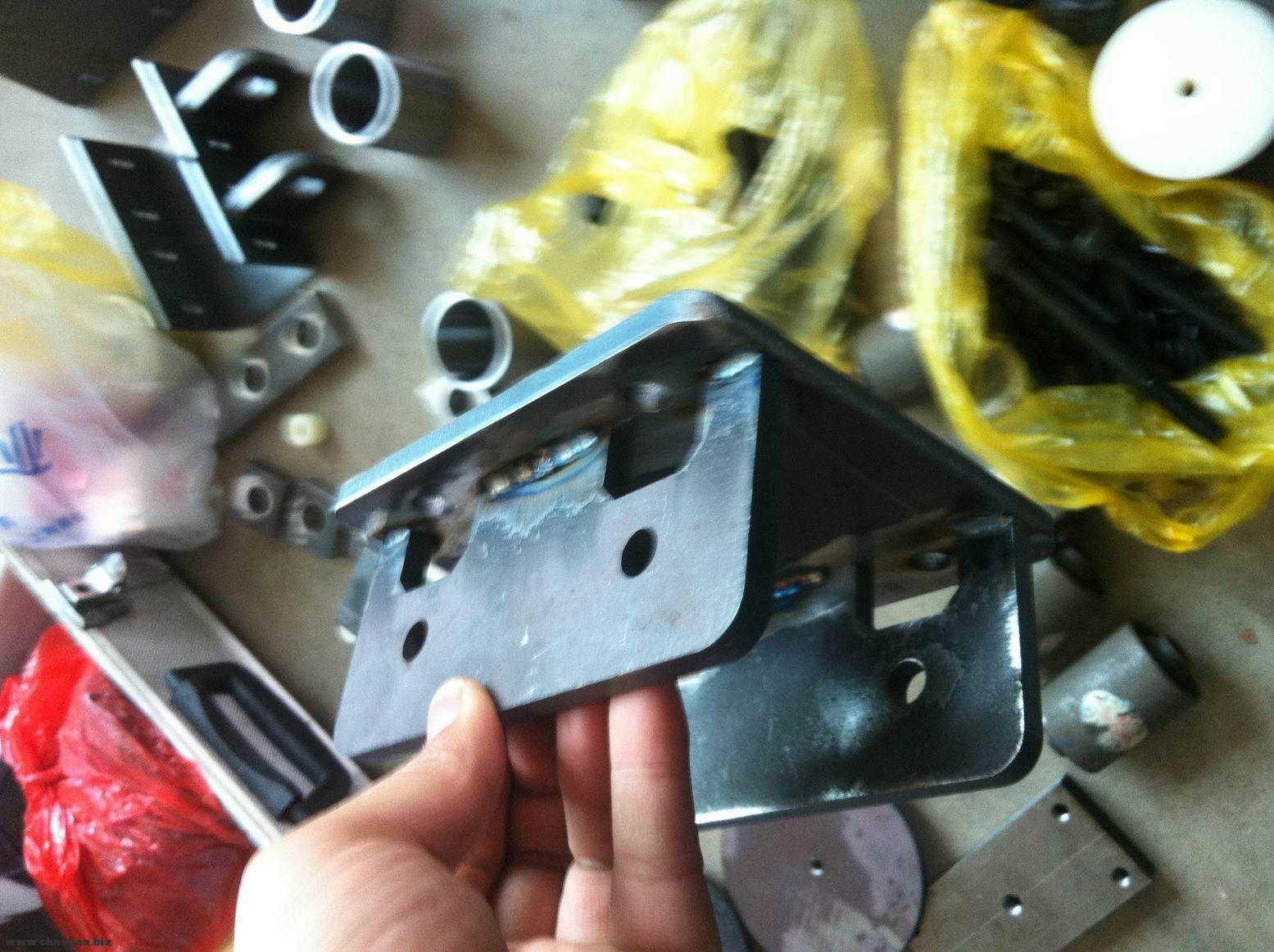

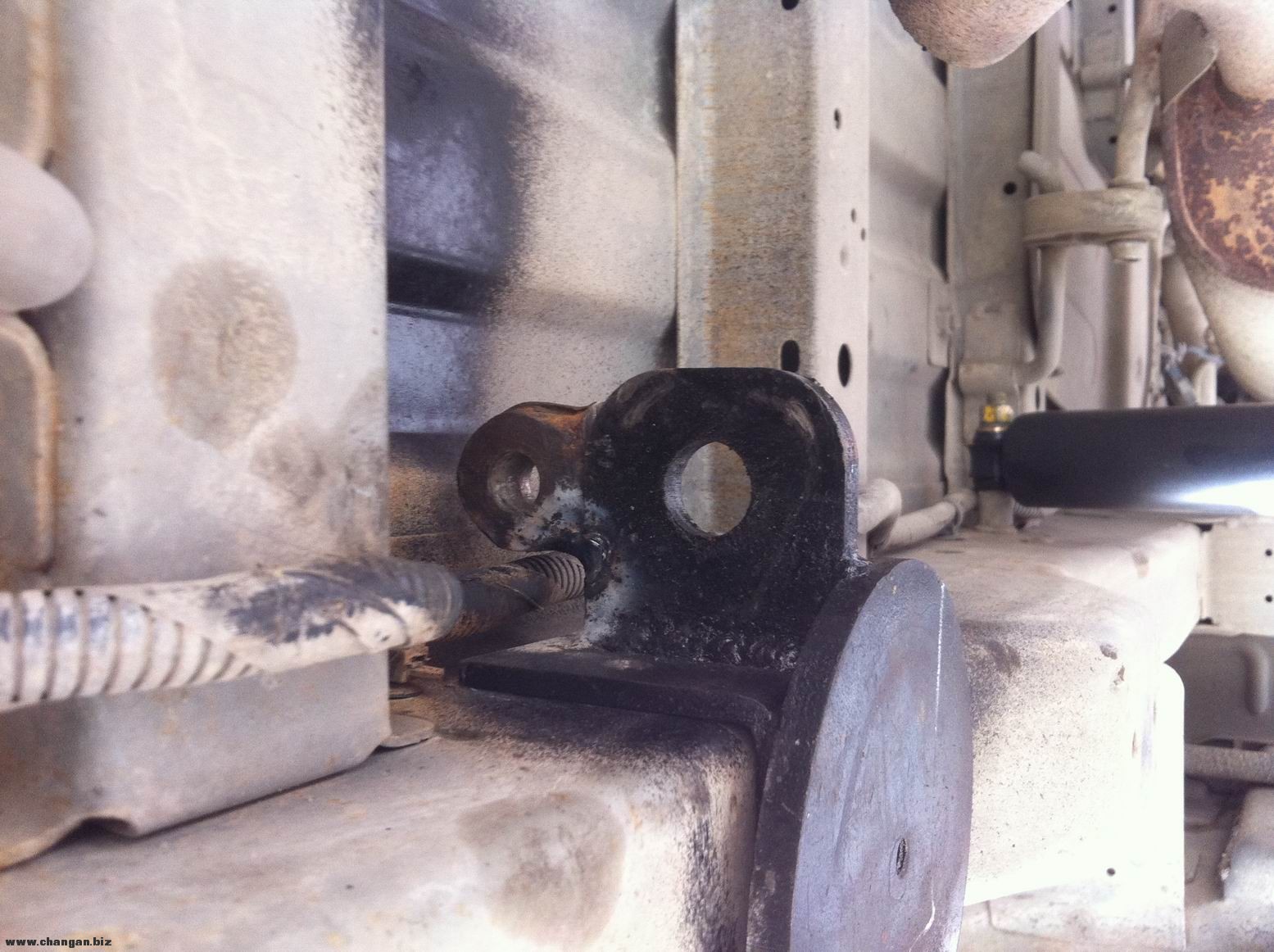

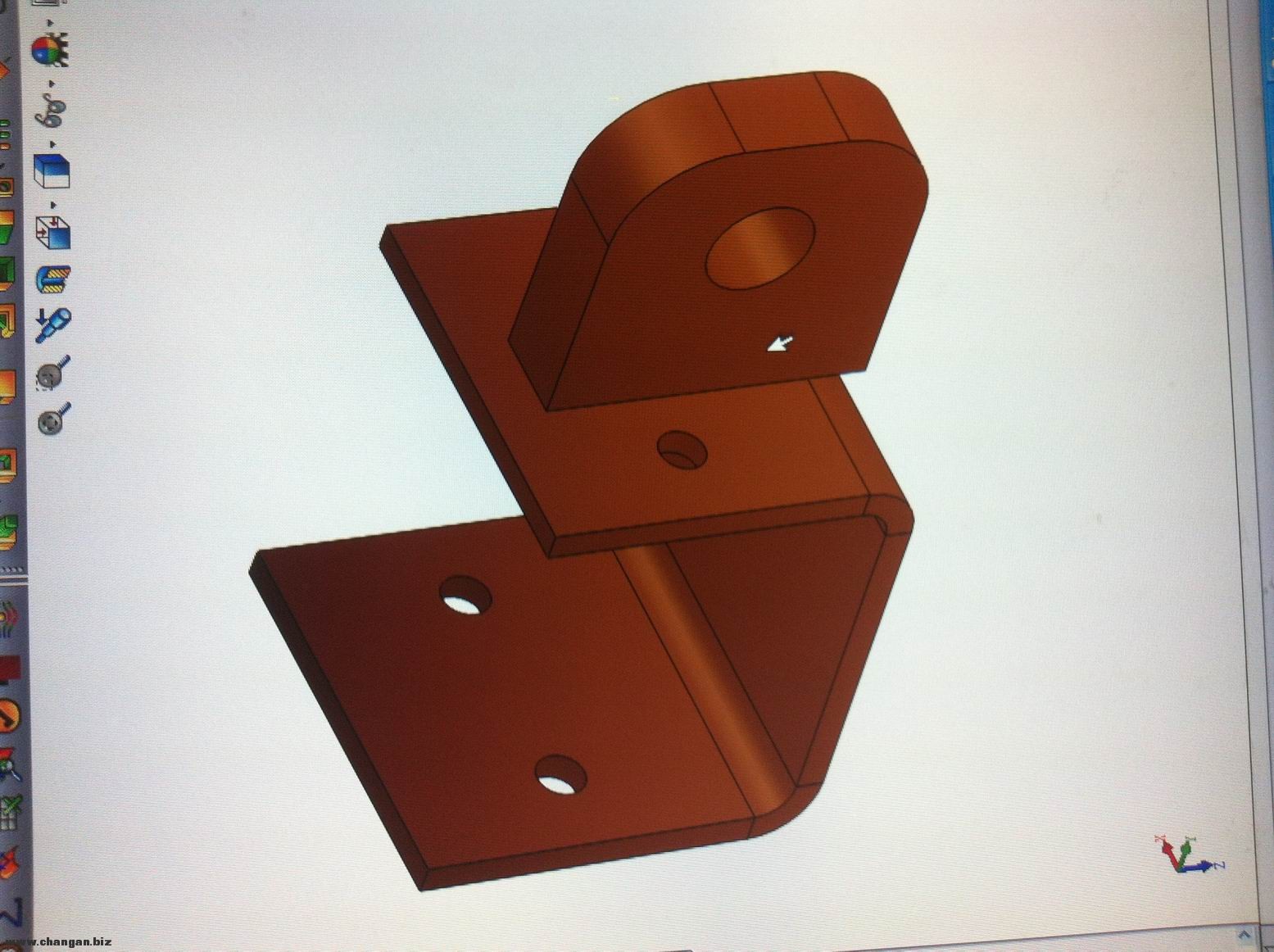

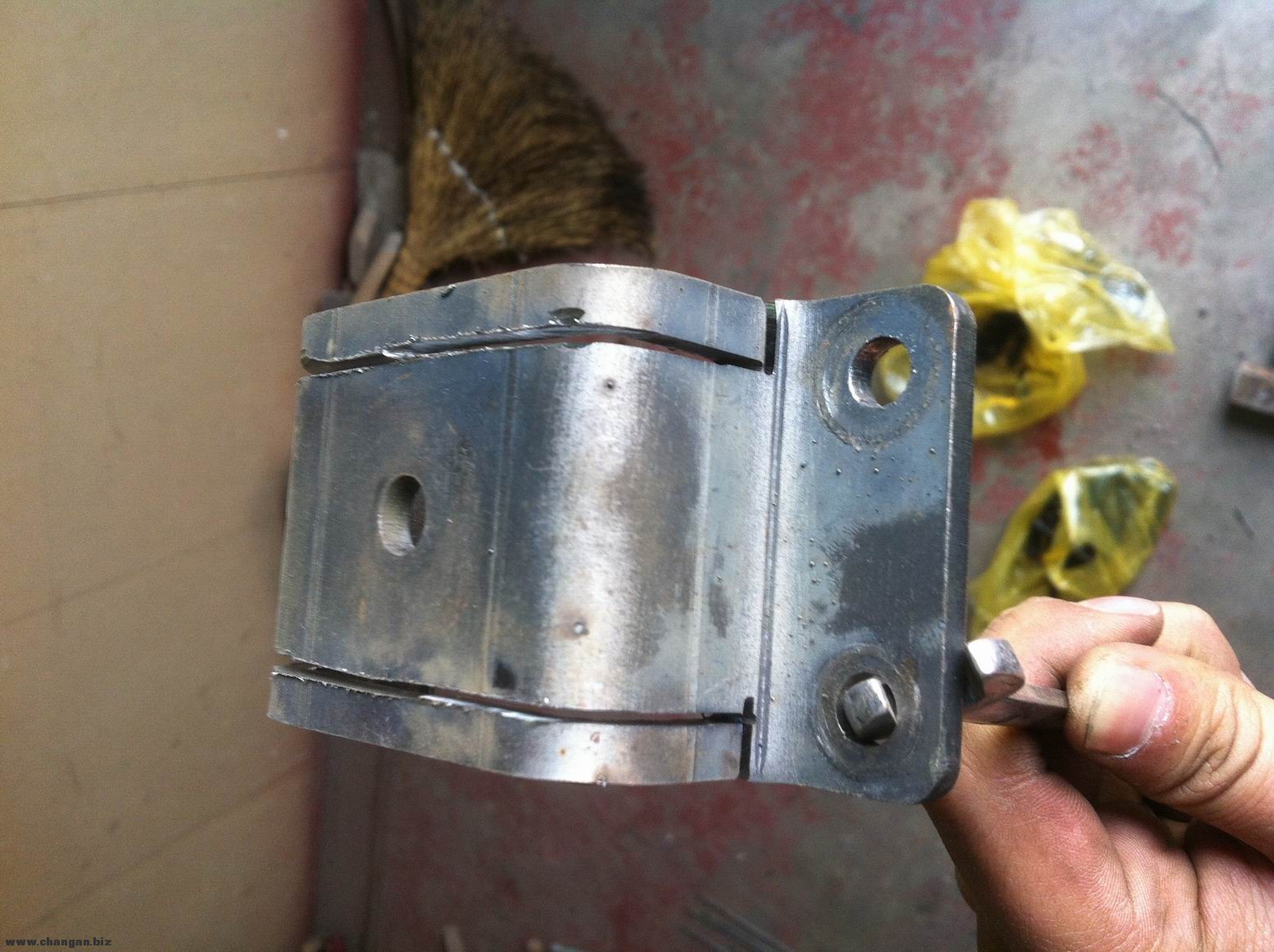

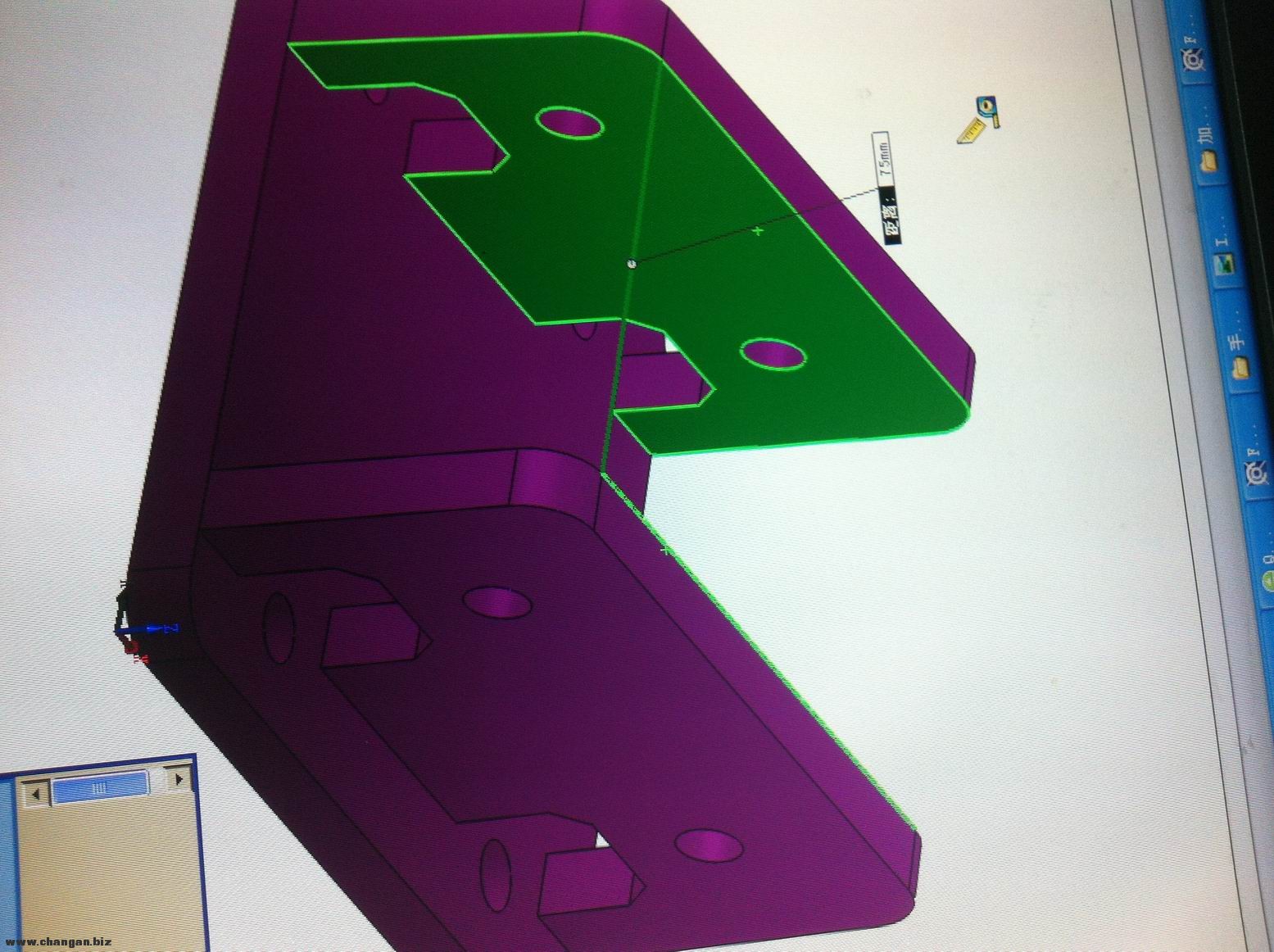

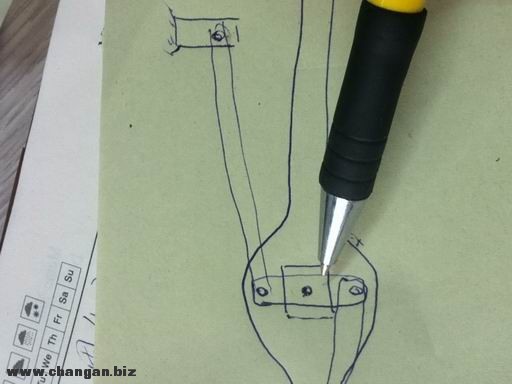

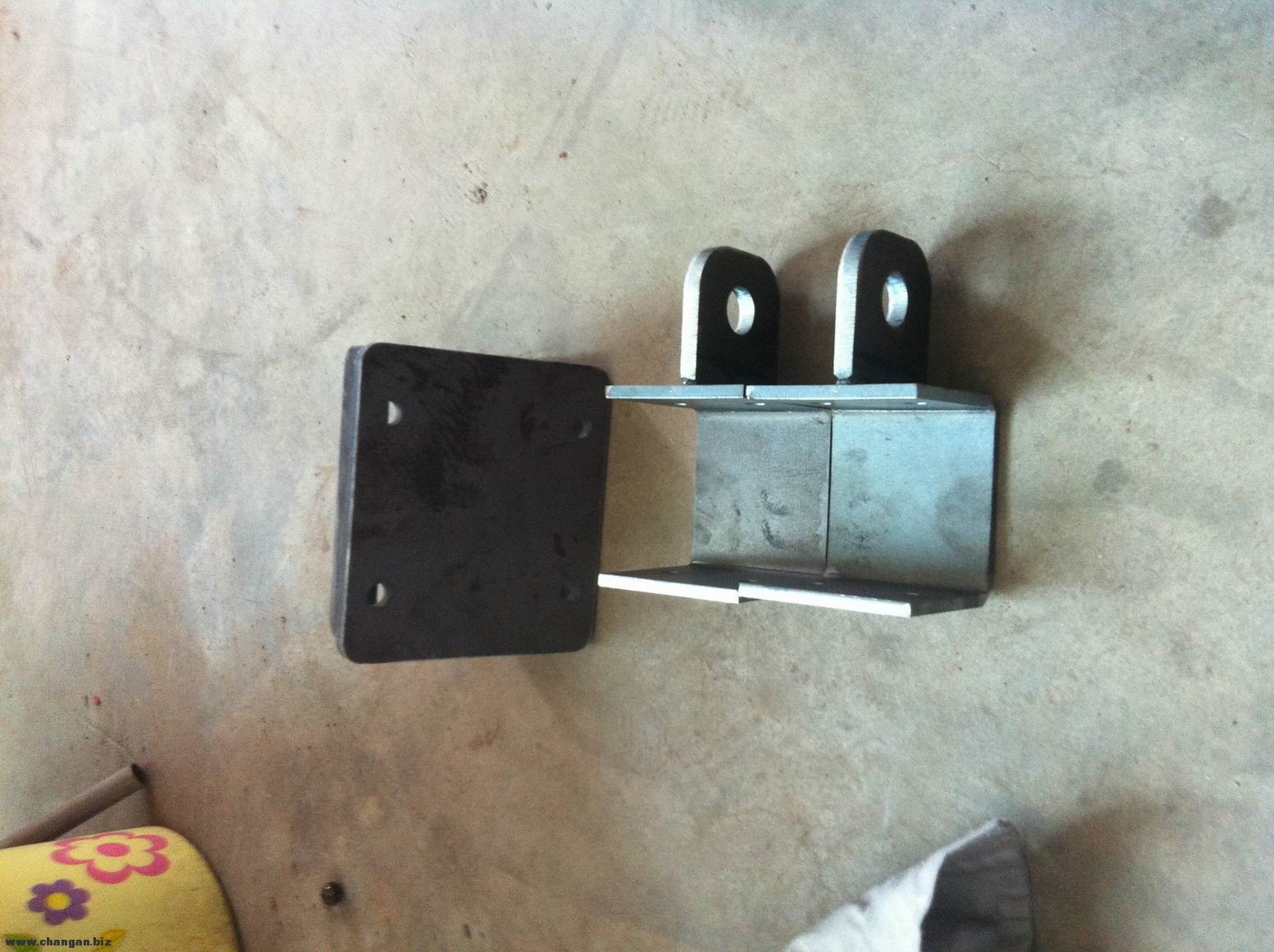

设计的栏杆座和后托臂座
调整大小 IMG_5872.jpg 调整大小 IMG_5879.jpg 调整大小 IMG_5881.jpg 调整大小 IMG_5882.jpg

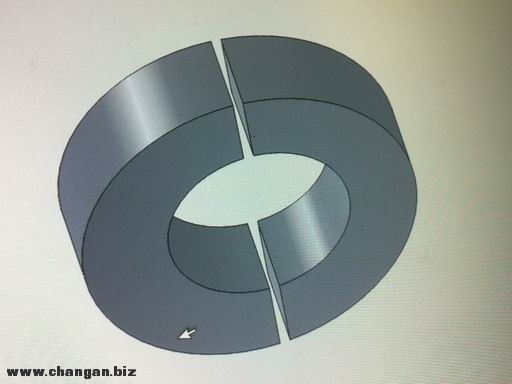

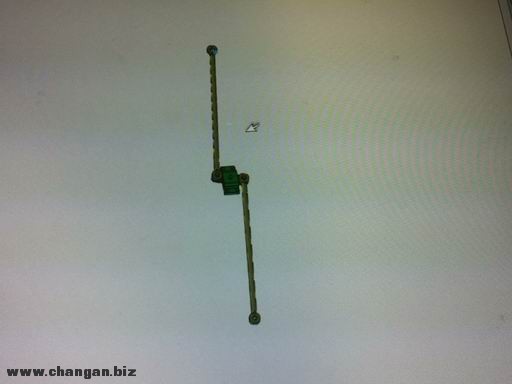

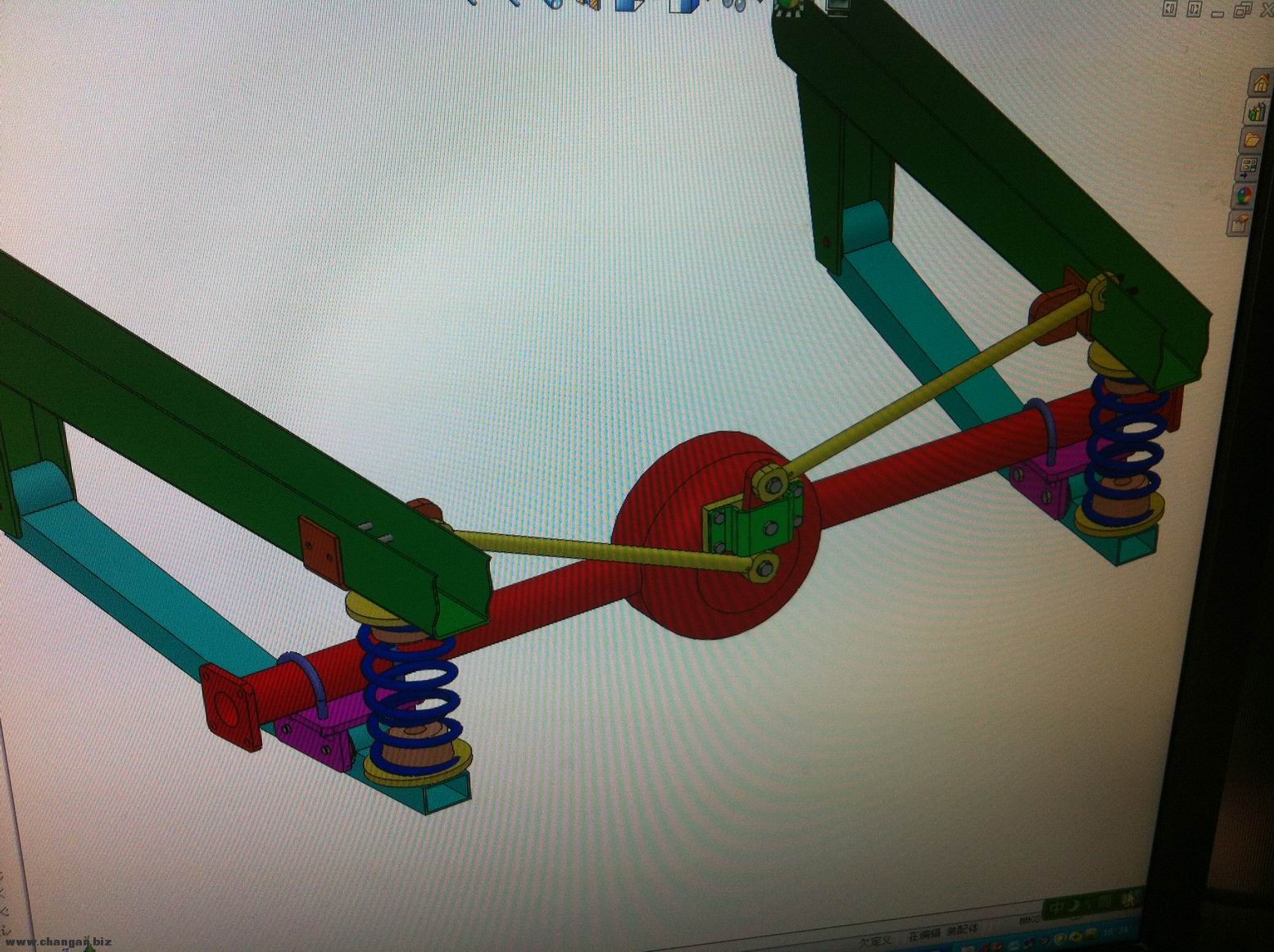

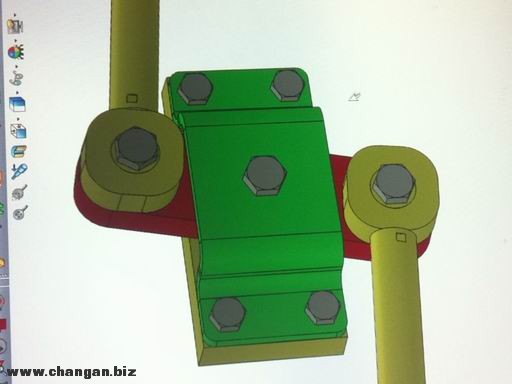

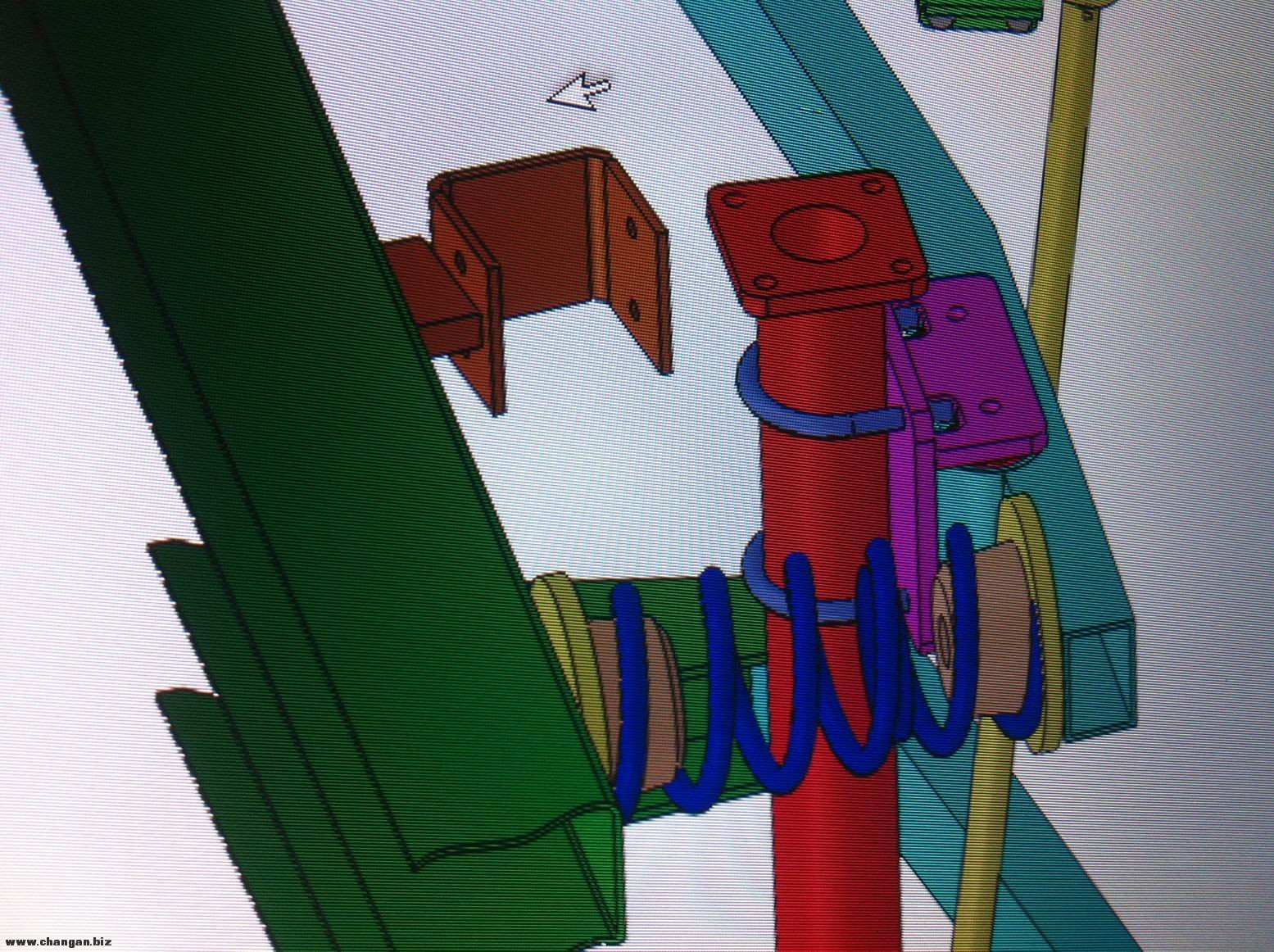

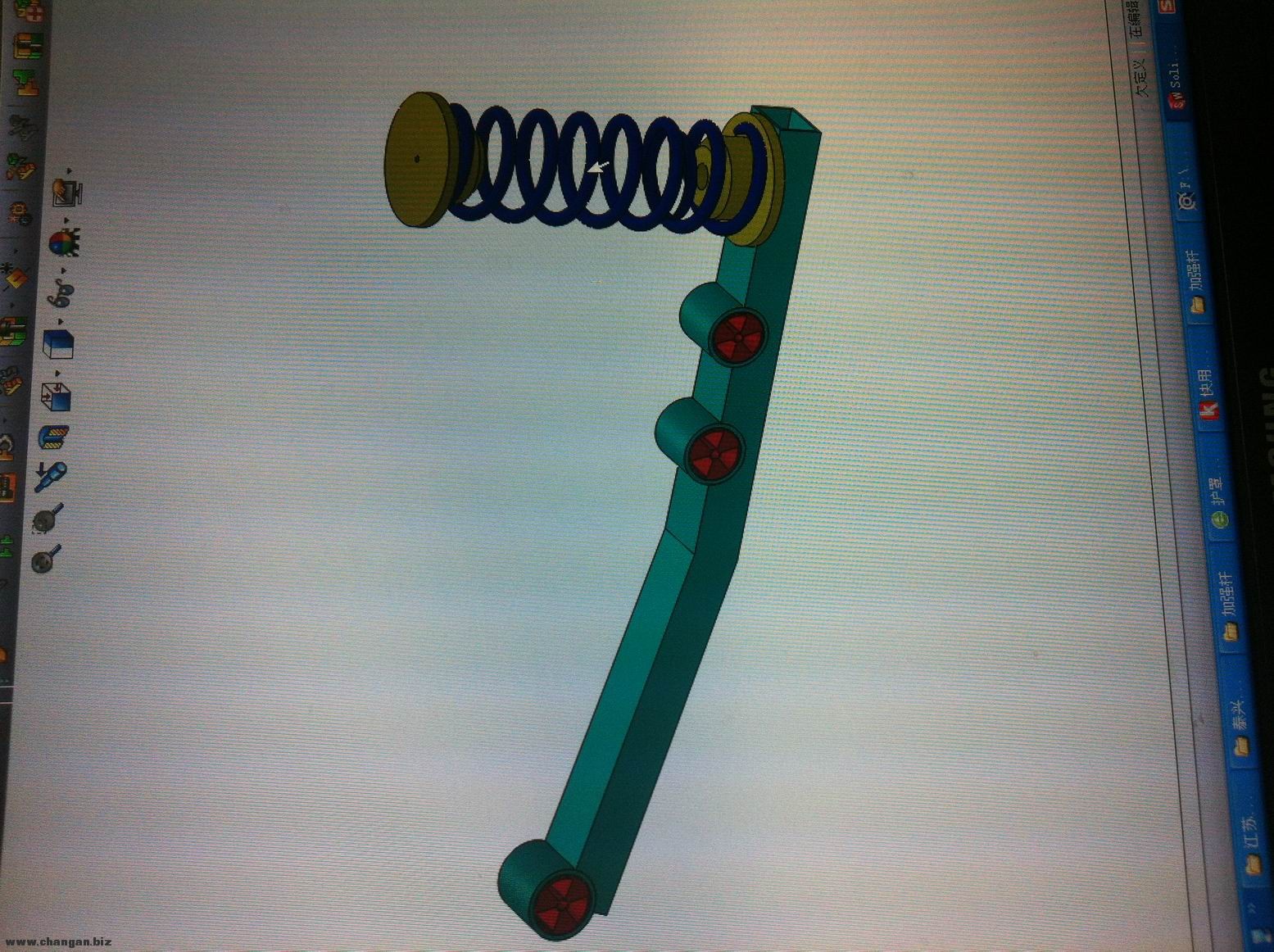

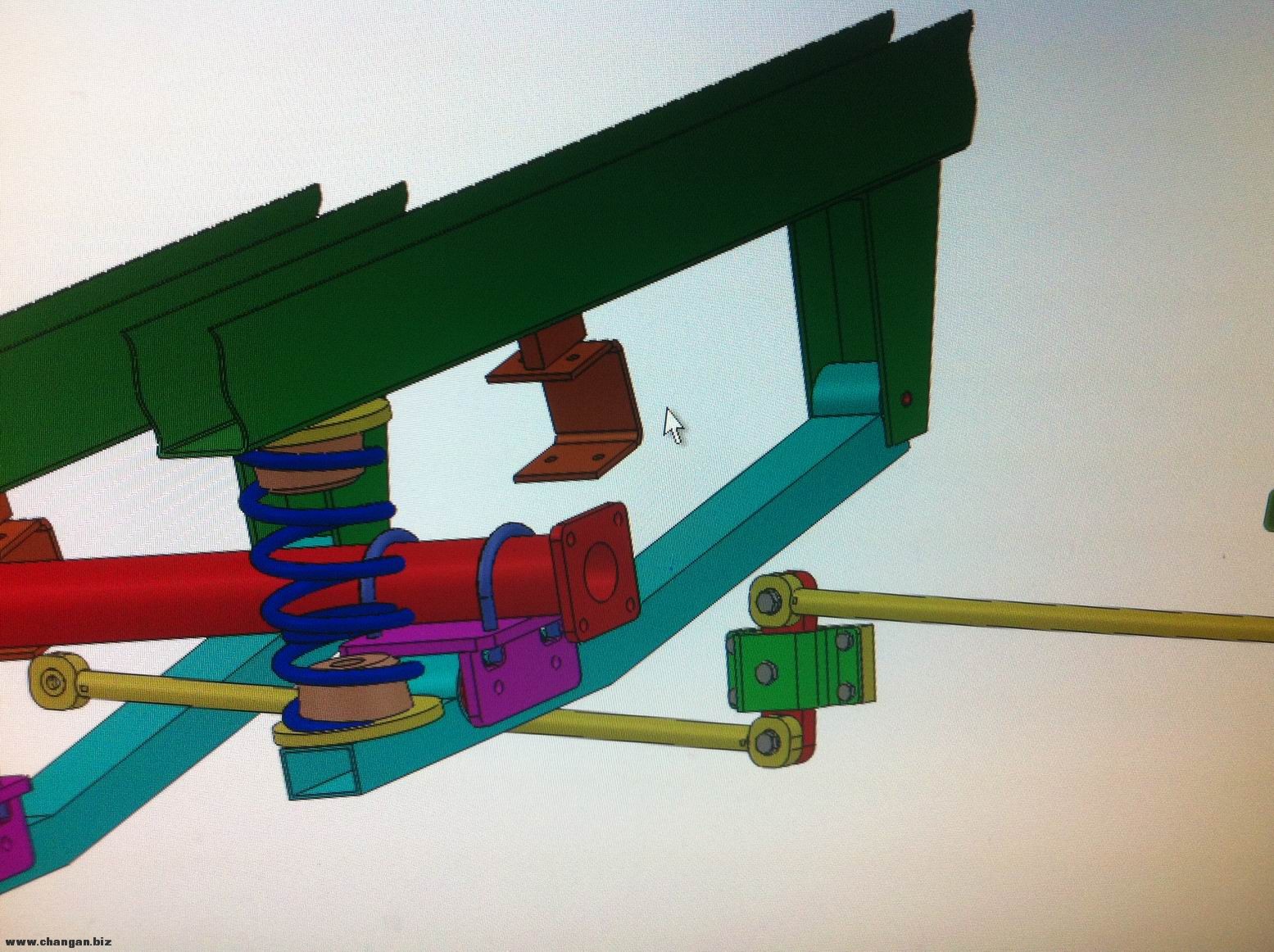

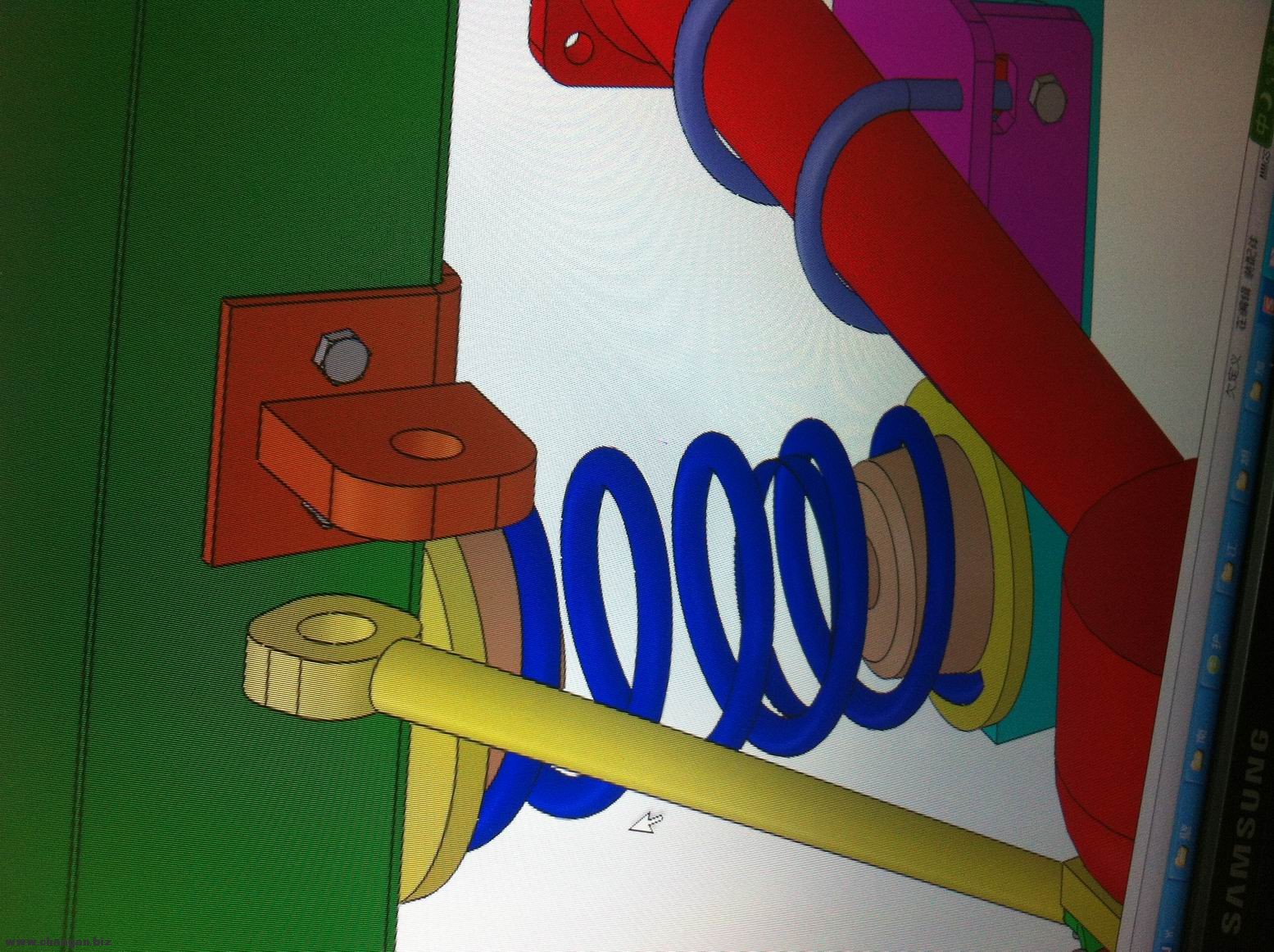

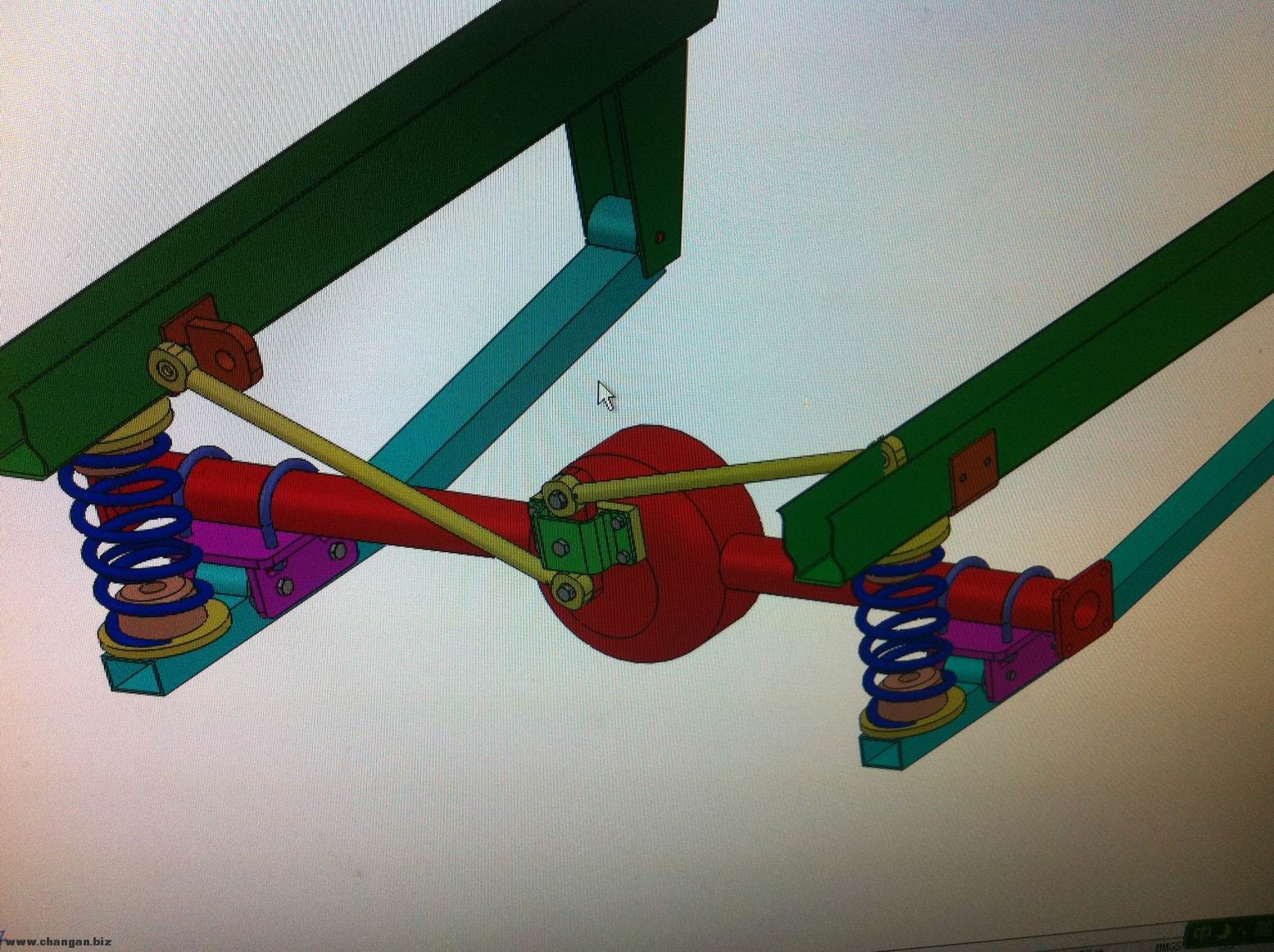

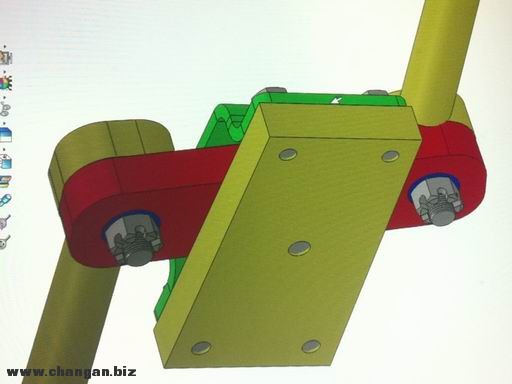

后悬自己设计的效果图,图中拉杆叫瓦特连杆,为什么选用此拉杆是因为我有强迫症,不想用普通的横向稳定杆,了解的可以比对一下其原理
调整大小 IMG_5885.jpg 调整大小 IMG_5904.jpg 调整大小 IMG_5905.jpg 调整大小 IMG_5907.jpg 调整大小 IMG_5908.jpg 调整大小 IMG_5909.jpg 调整大小 IMG_5911.jpg

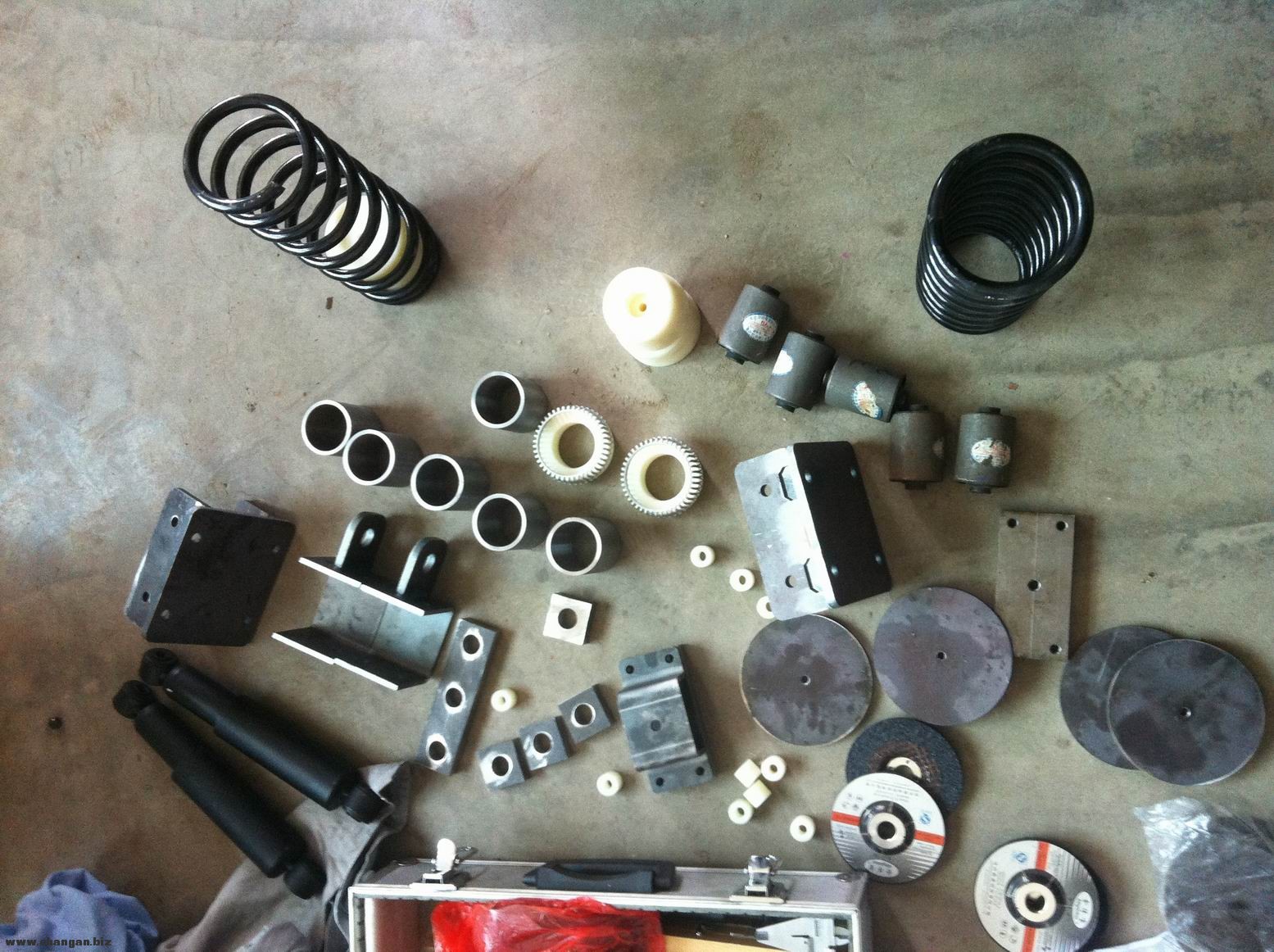

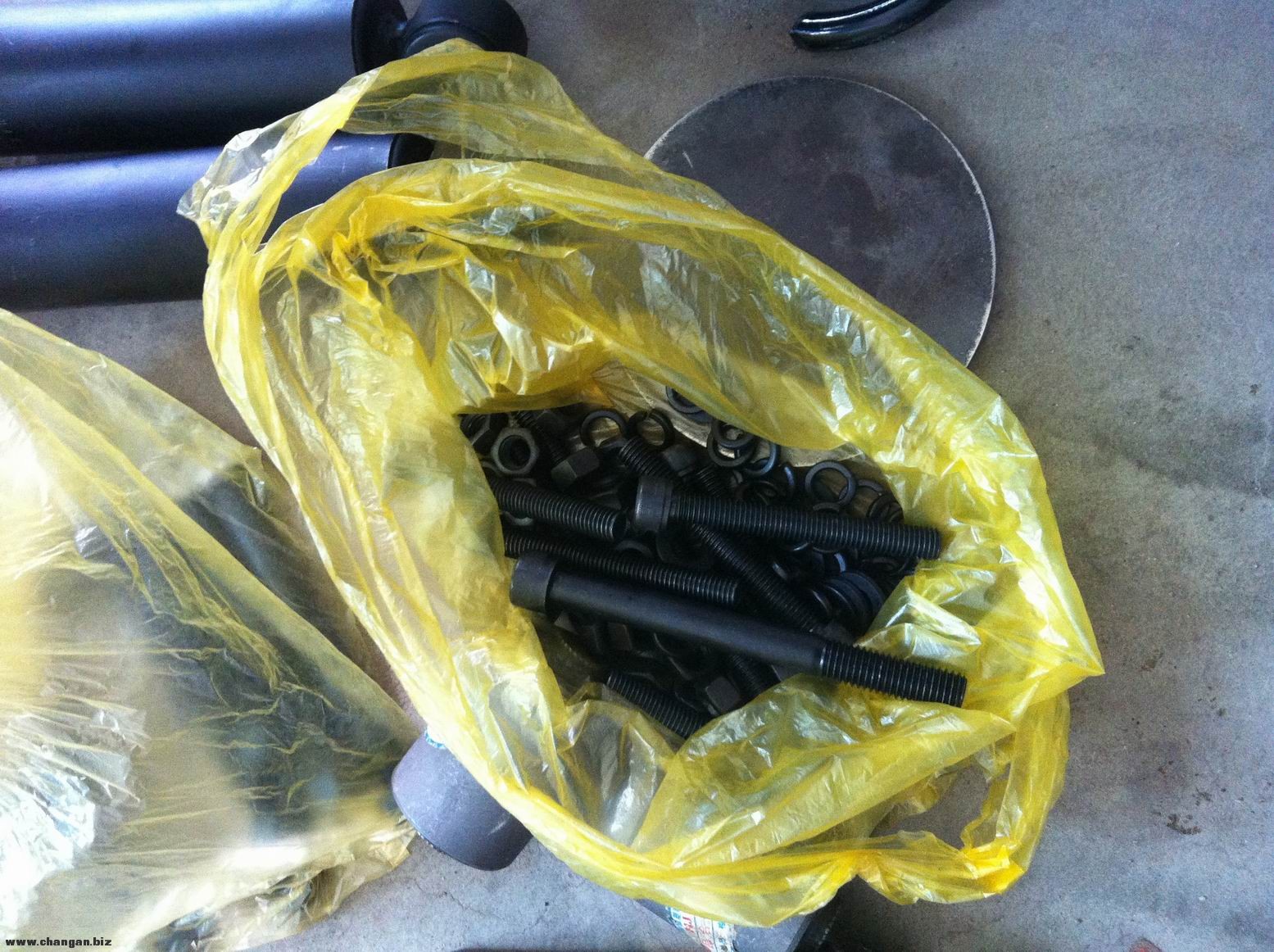

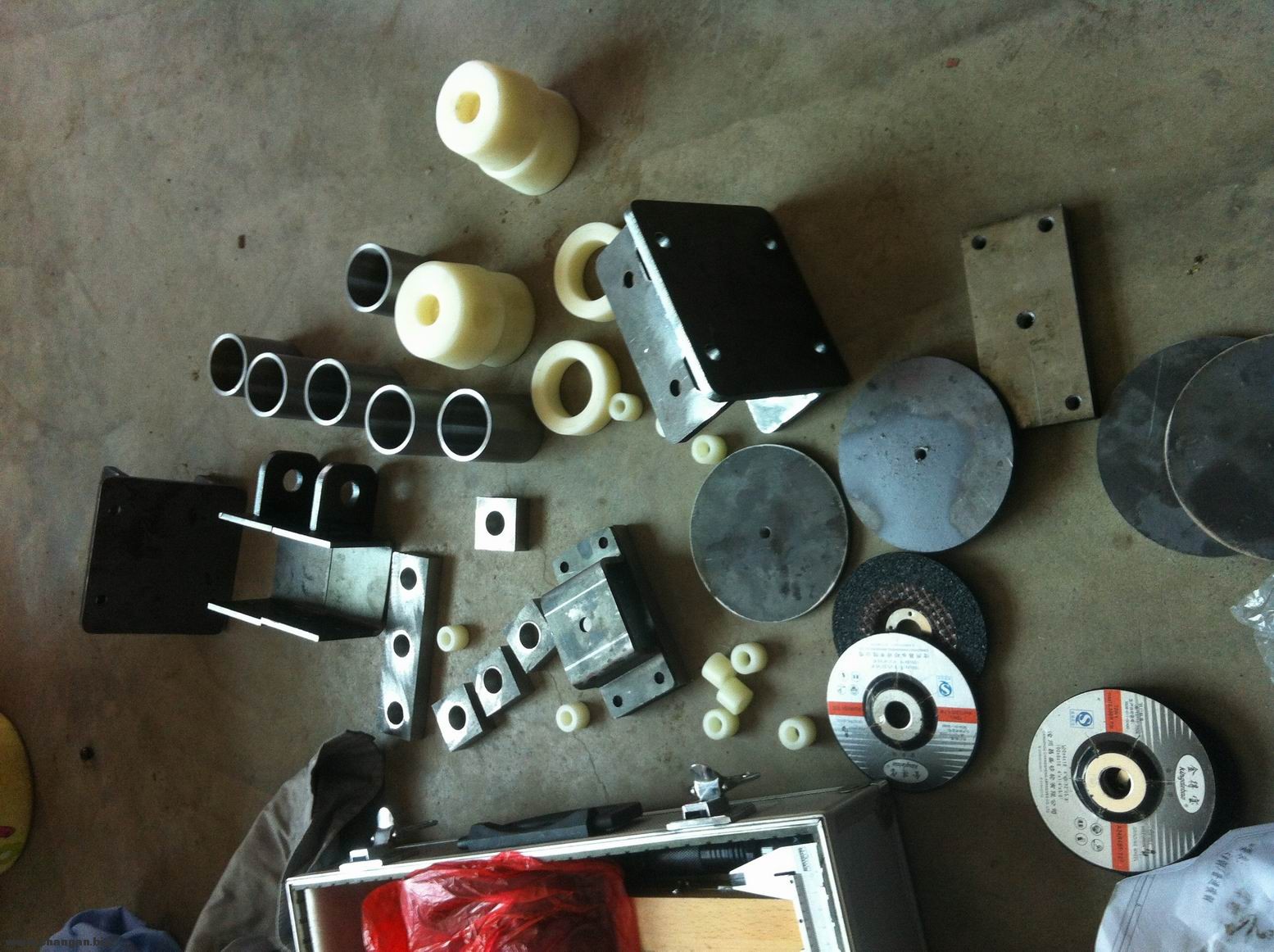

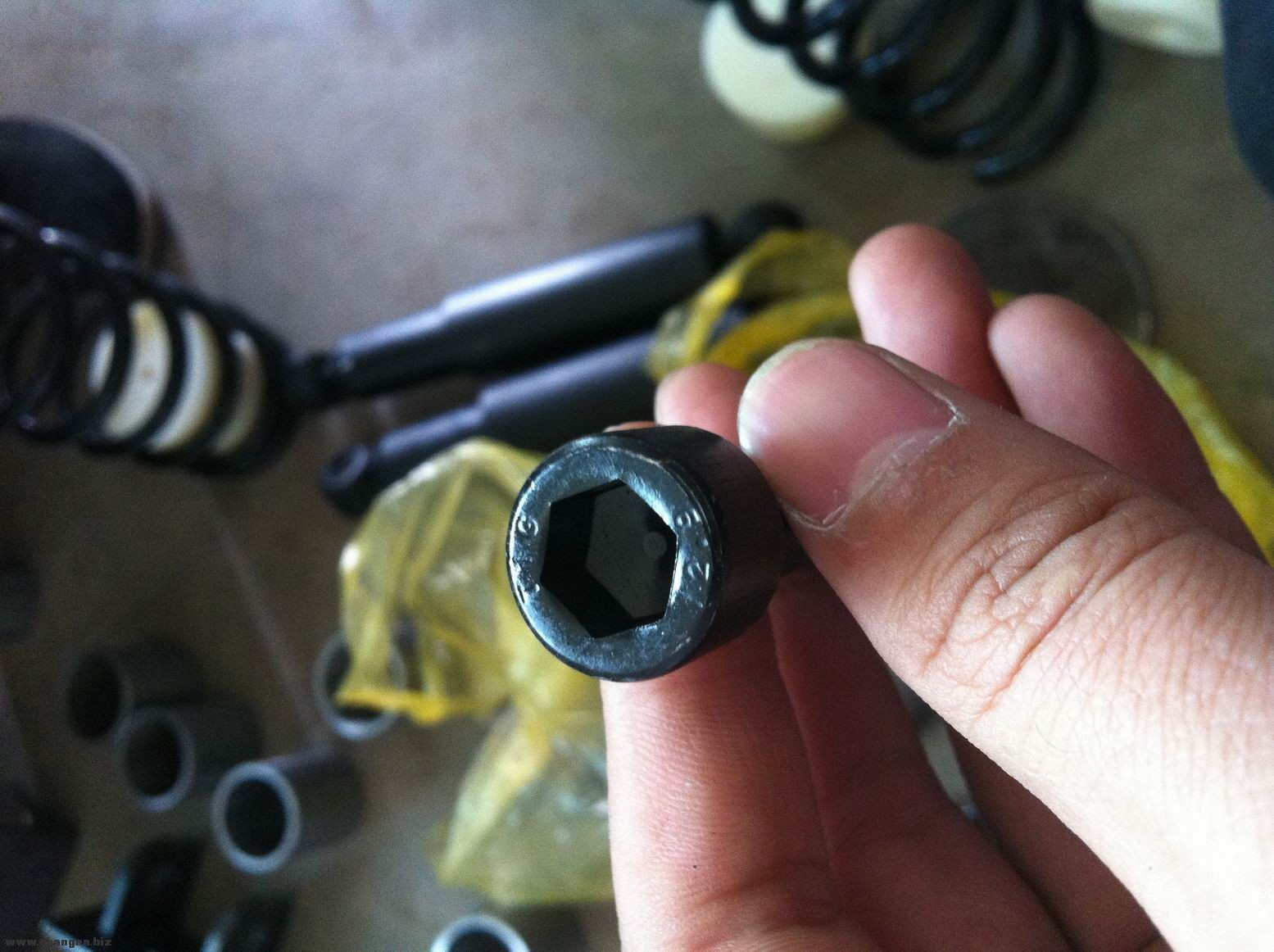

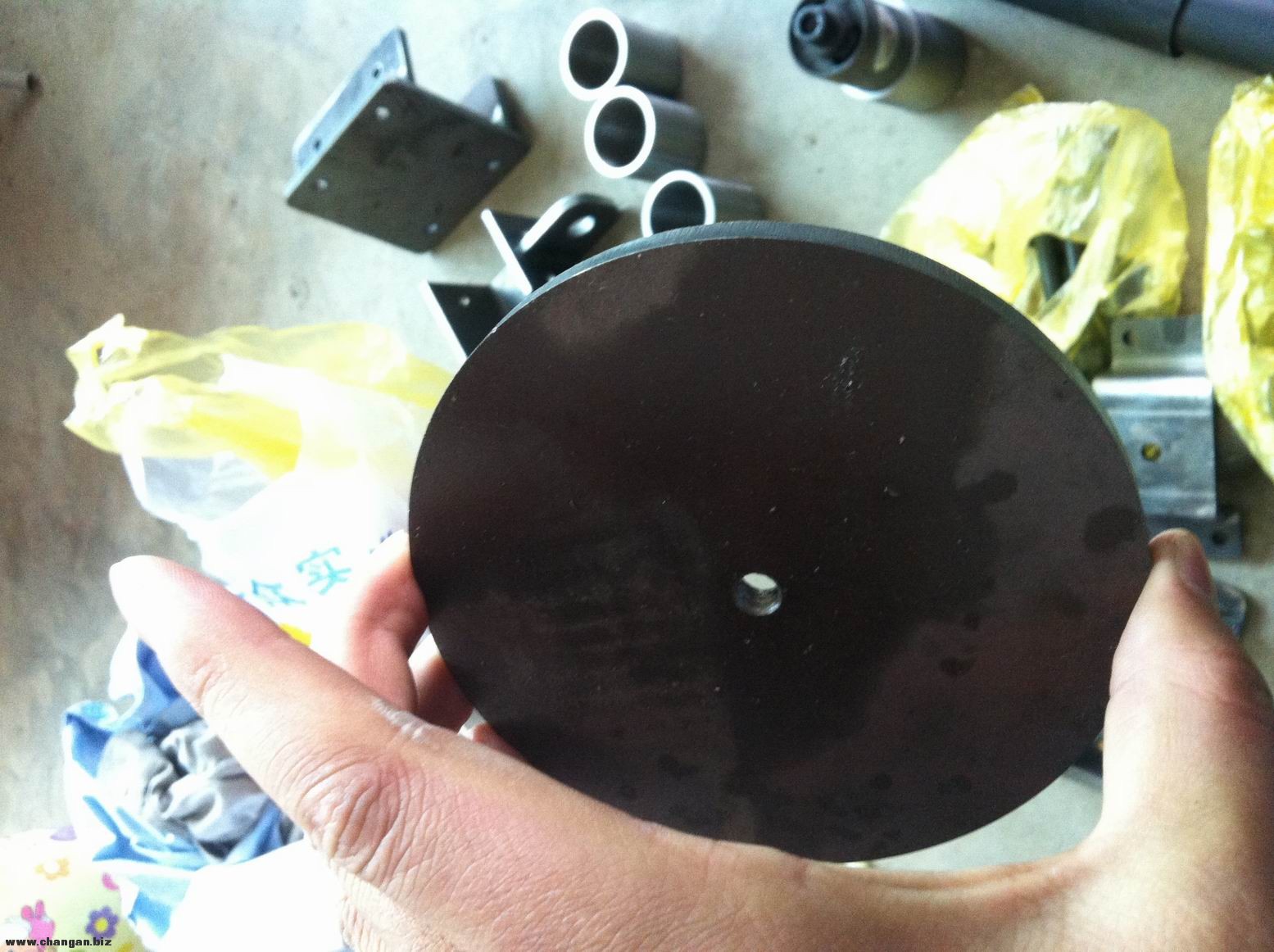

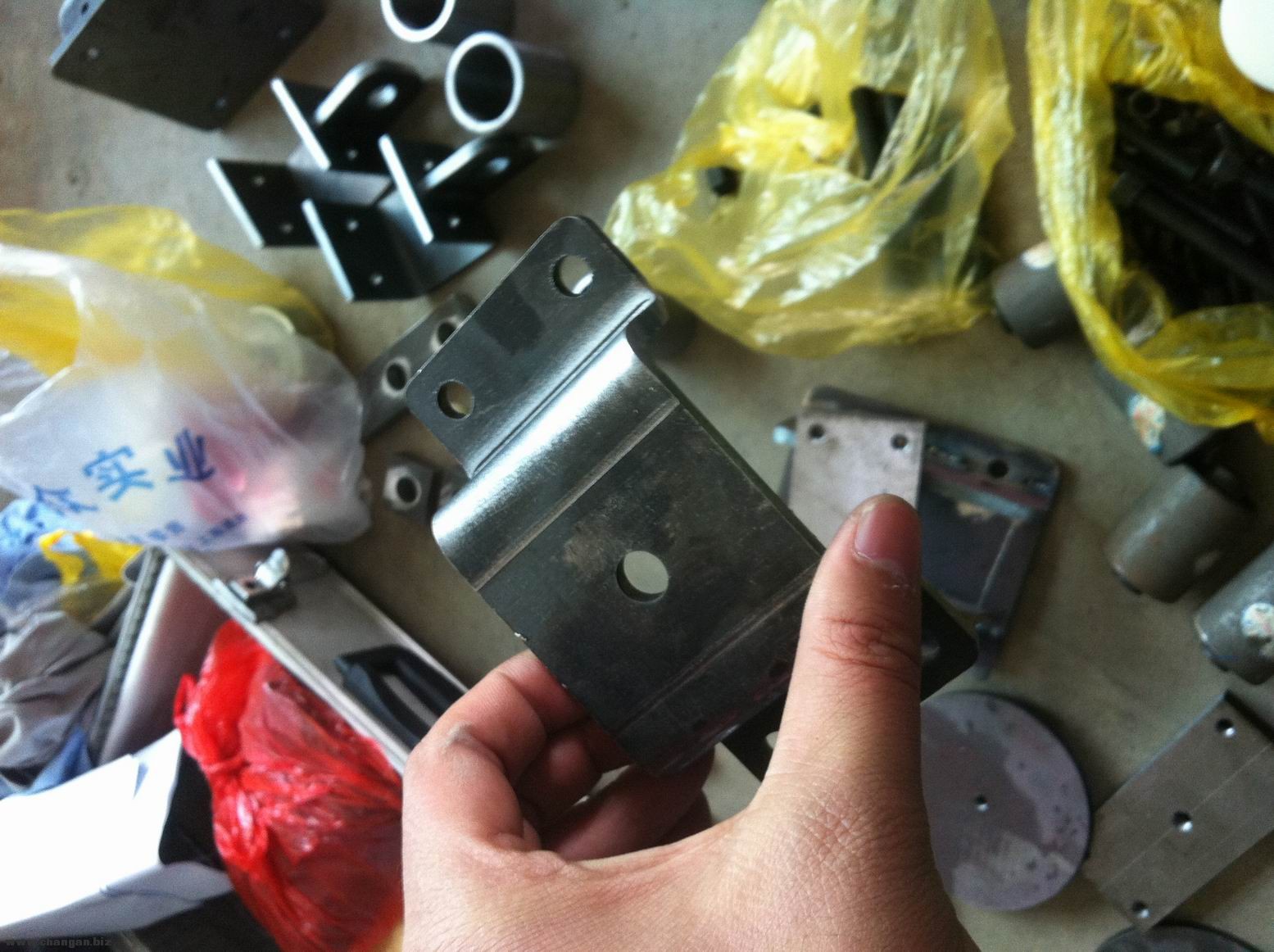

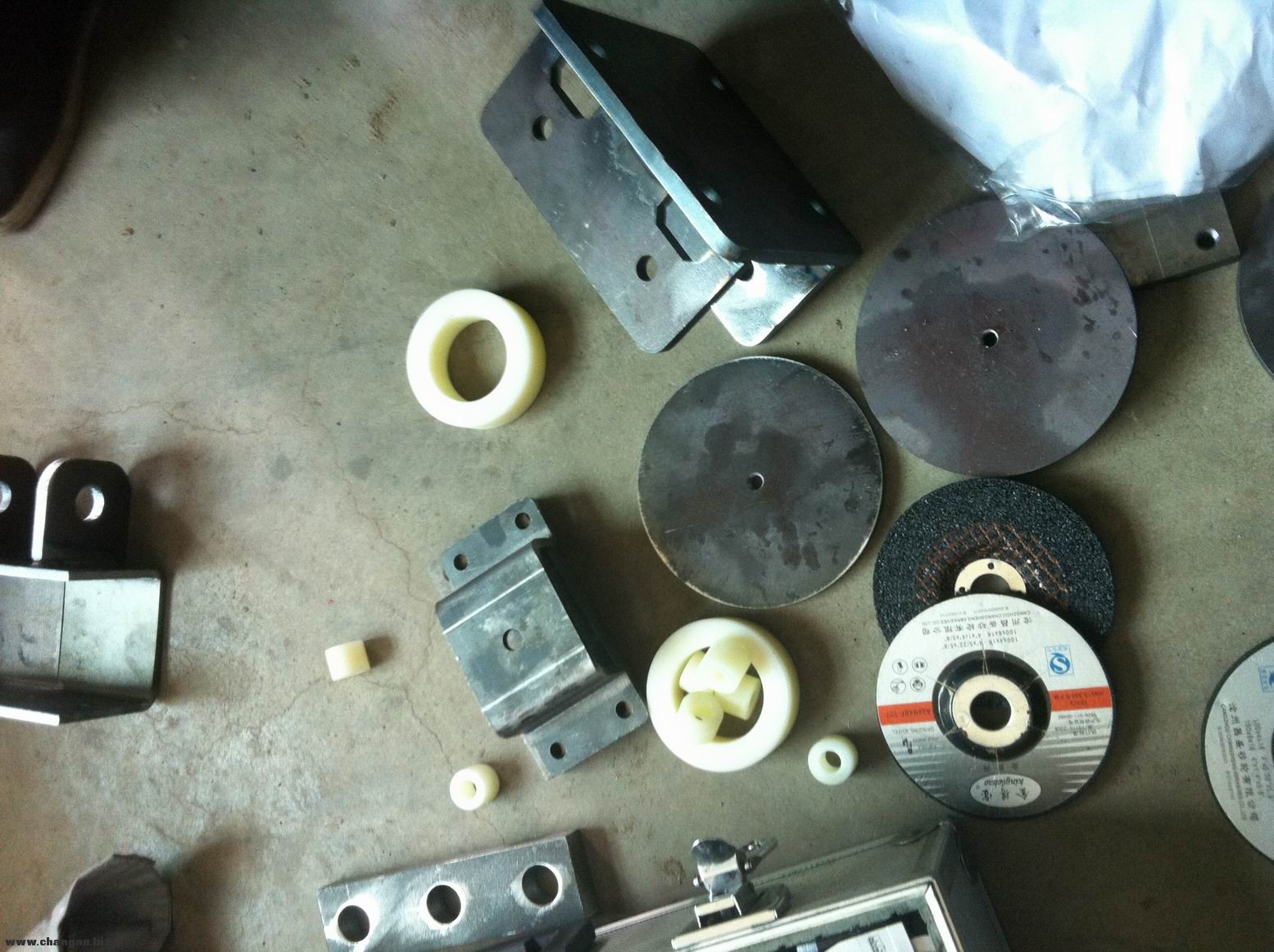

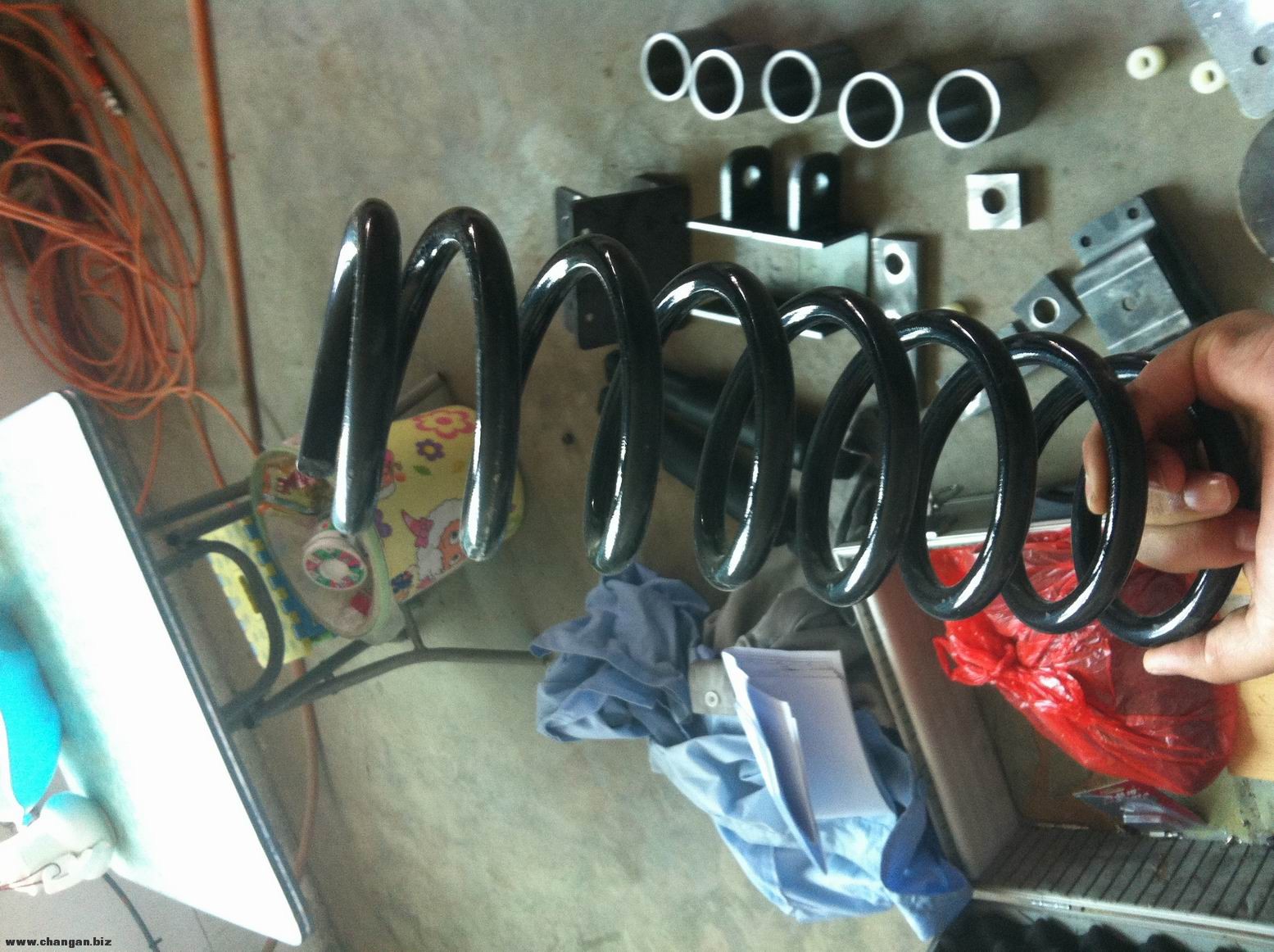

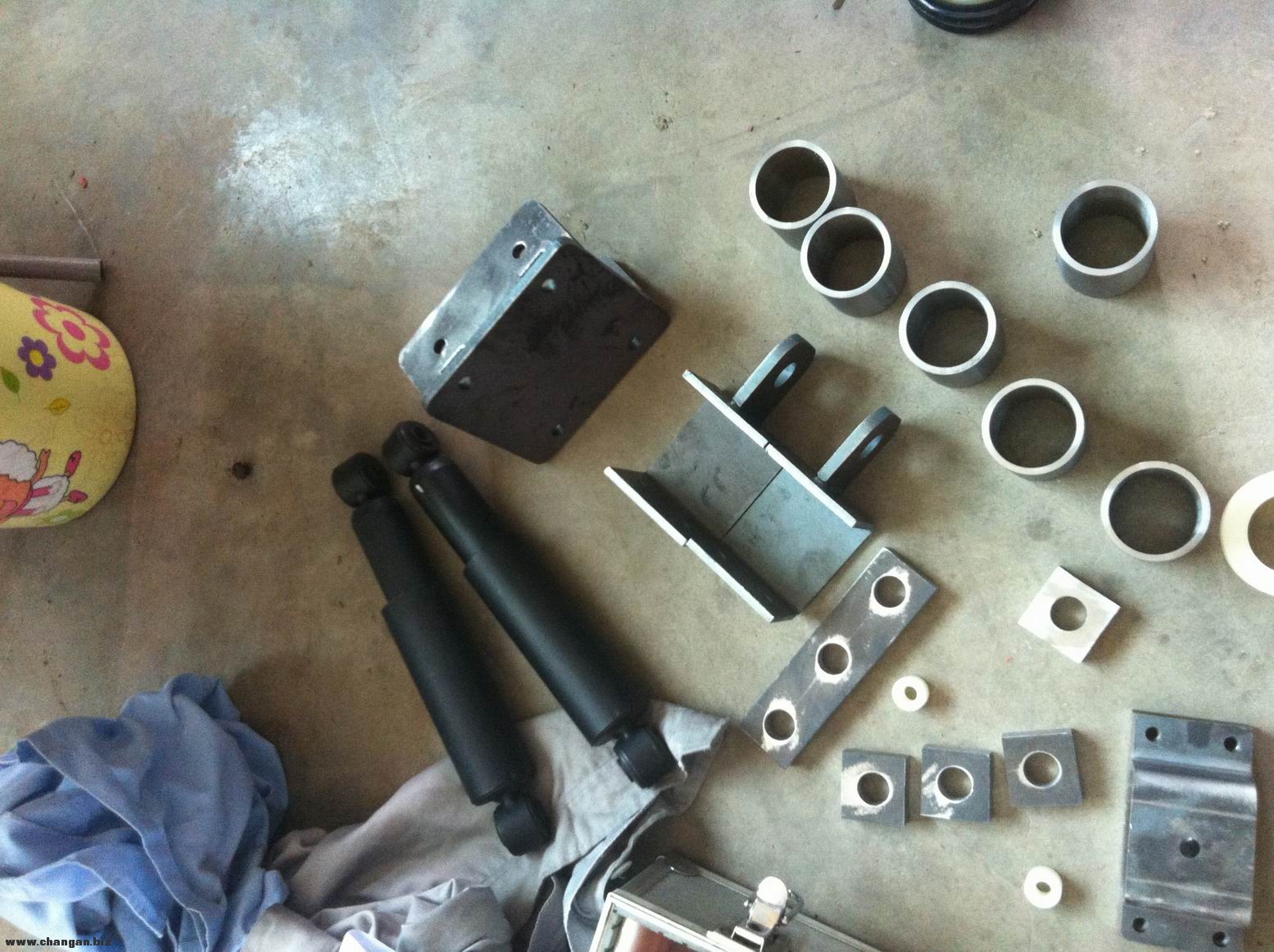

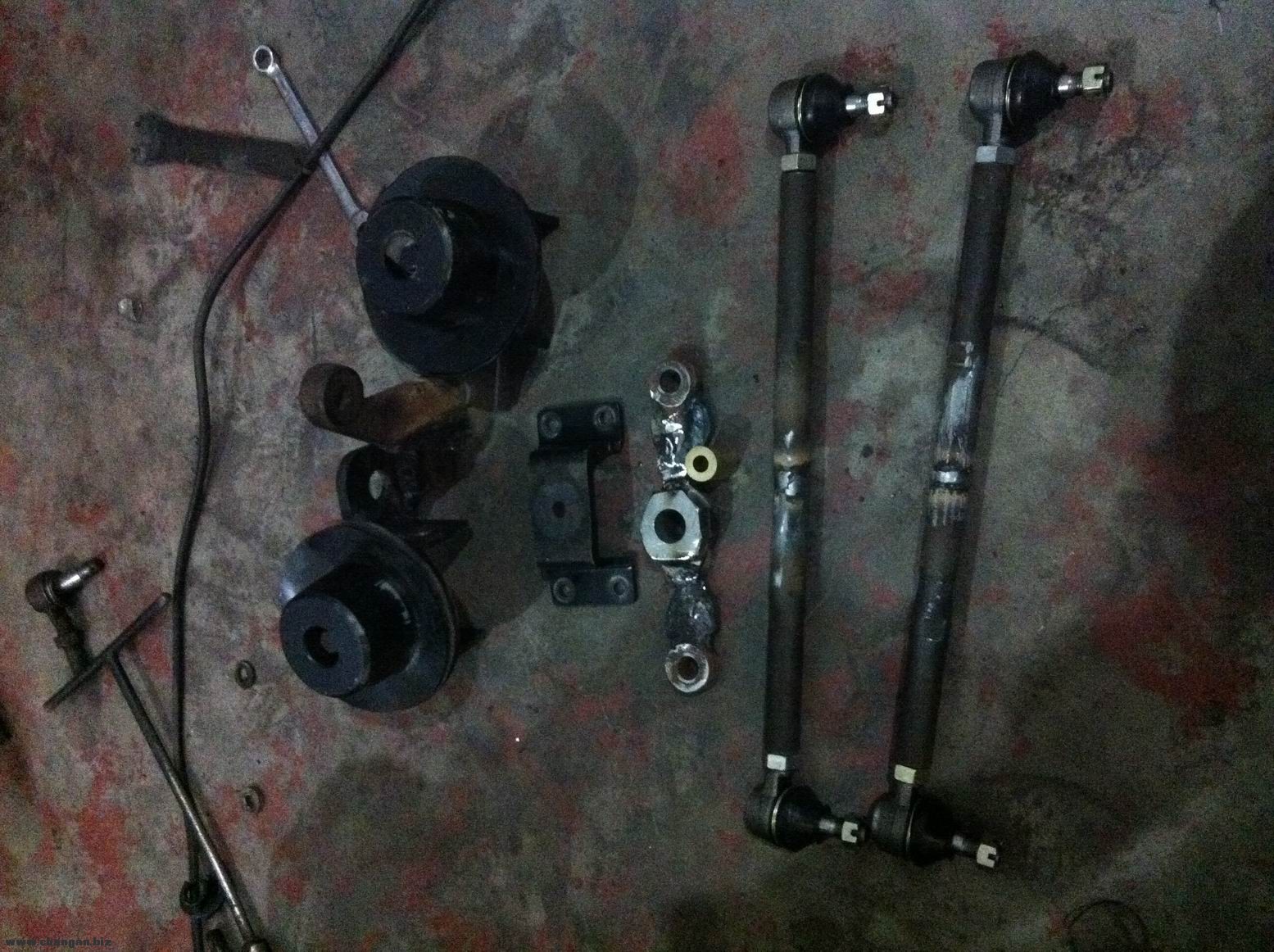

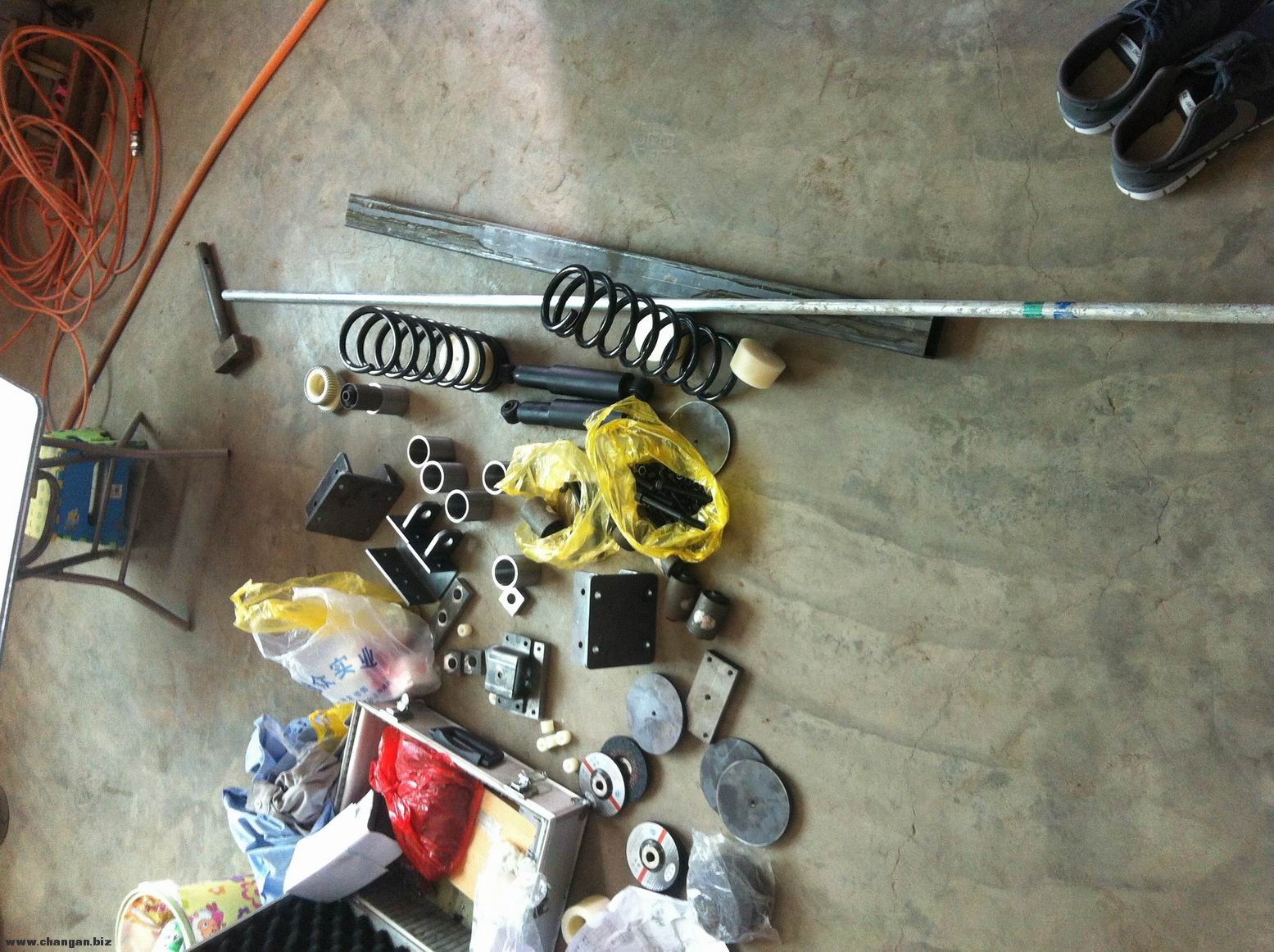

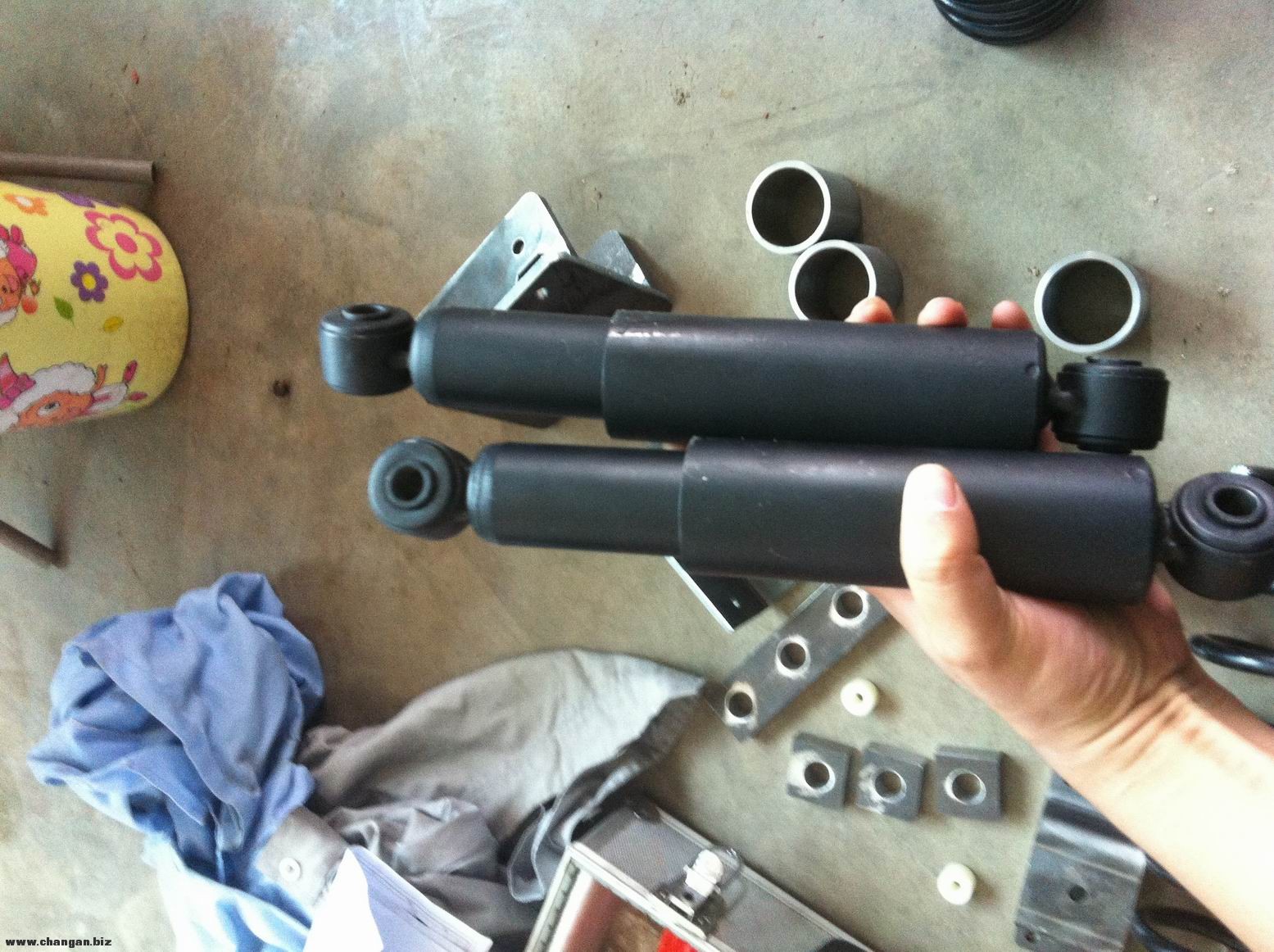

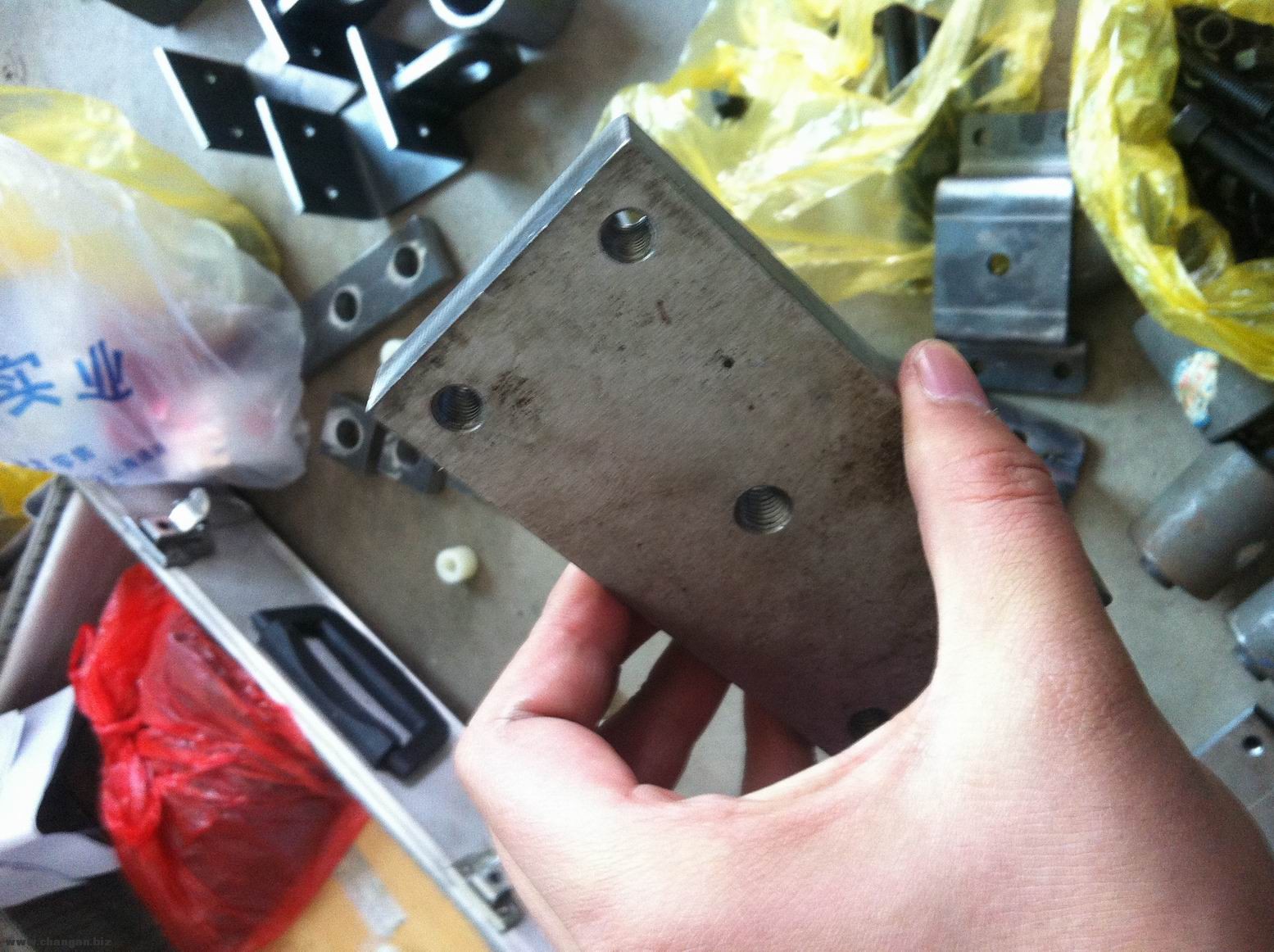

零件大集合!改装使用的零件除6个衬套和一对减震一对弹簧及螺丝外,其他均是自己制作
调整大小 IMG_5912.jpg 调整大小 IMG_5913.jpg 调整大小 IMG_5915.jpg 调整大小 IMG_5917.jpg 调整大小 IMG_5916.jpg 调整大小 IMG_5921.jpg 调整大小 IMG_5923.jpg 调整大小 IMG_5924.jpg

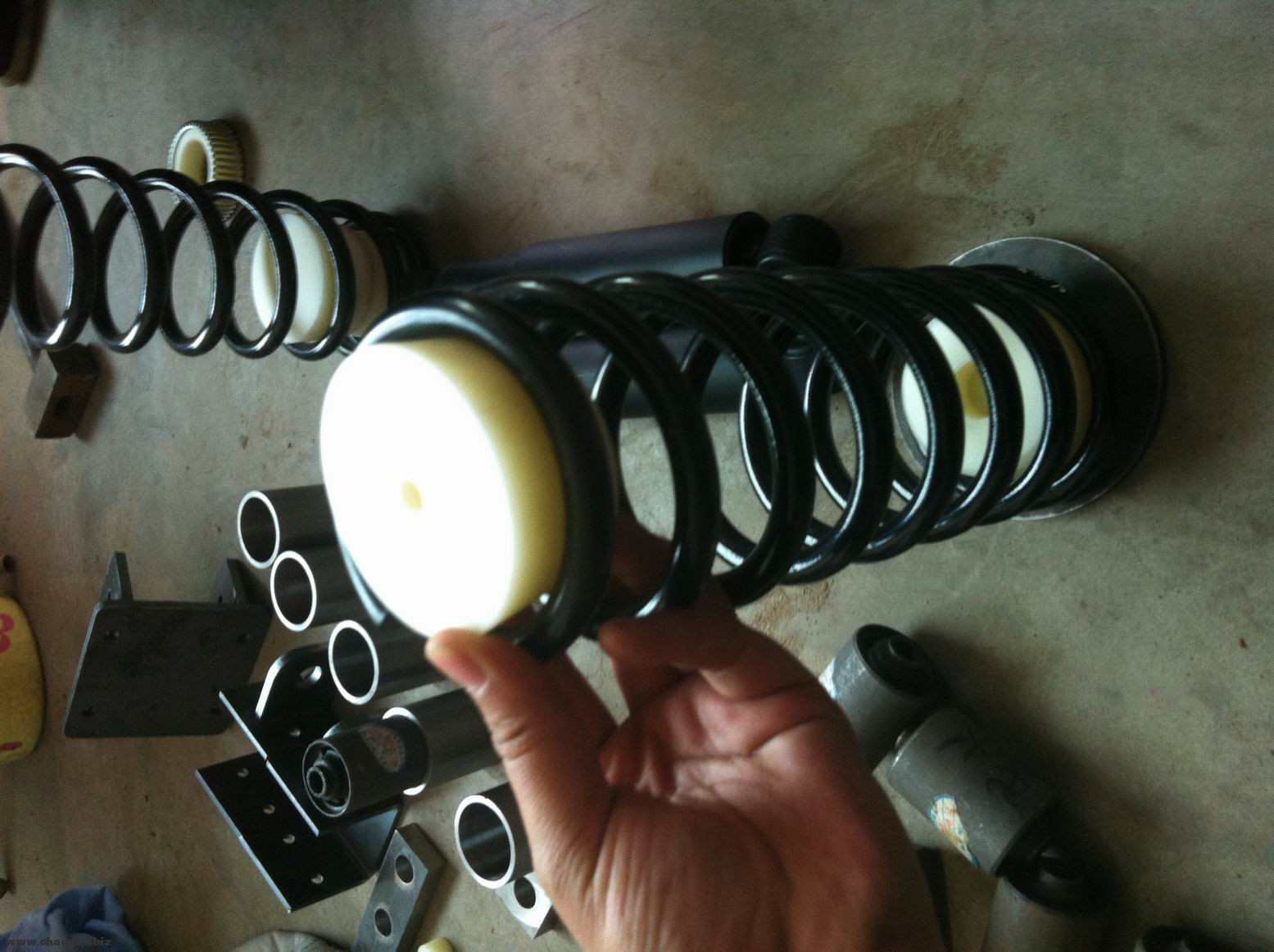

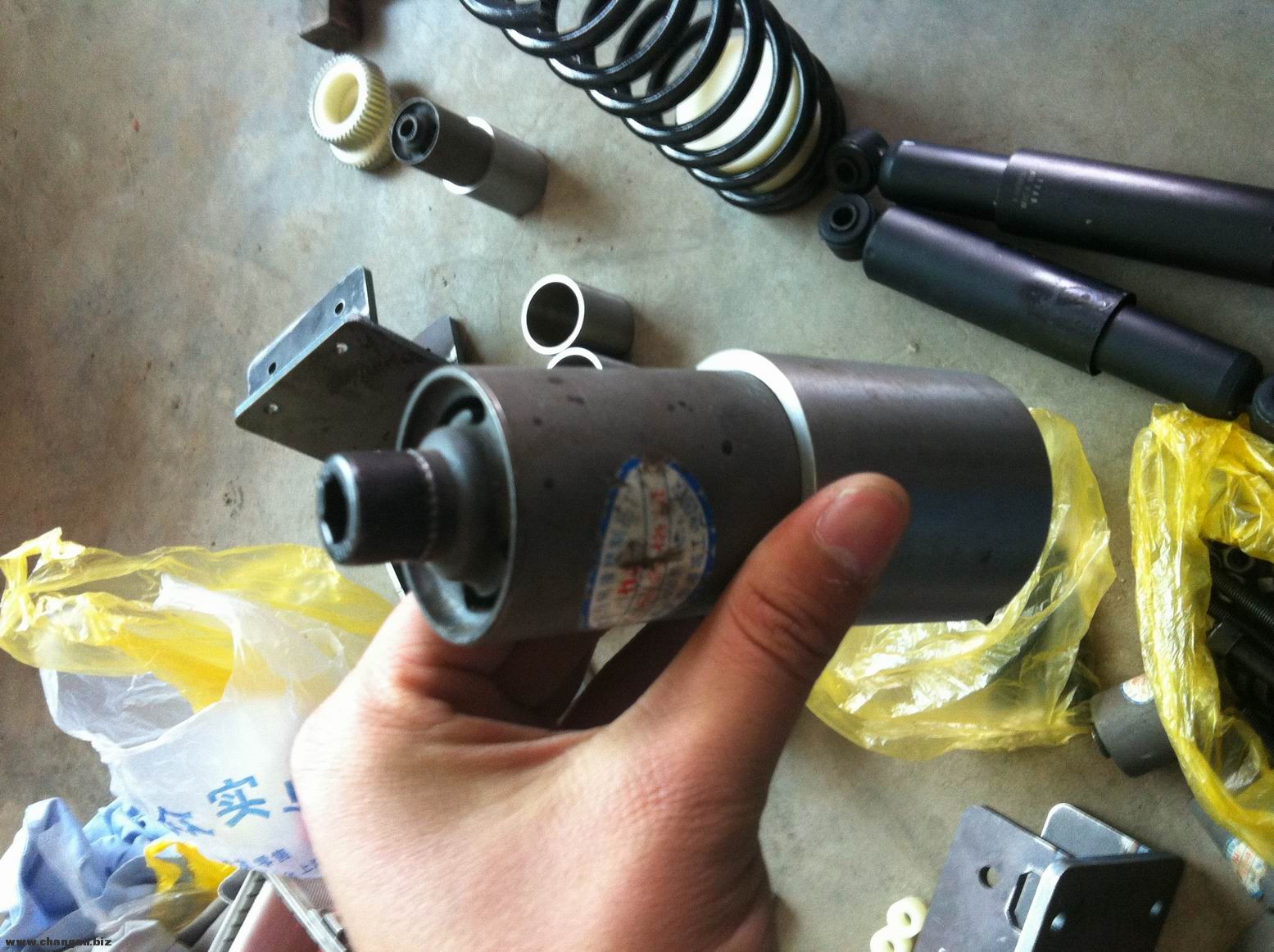

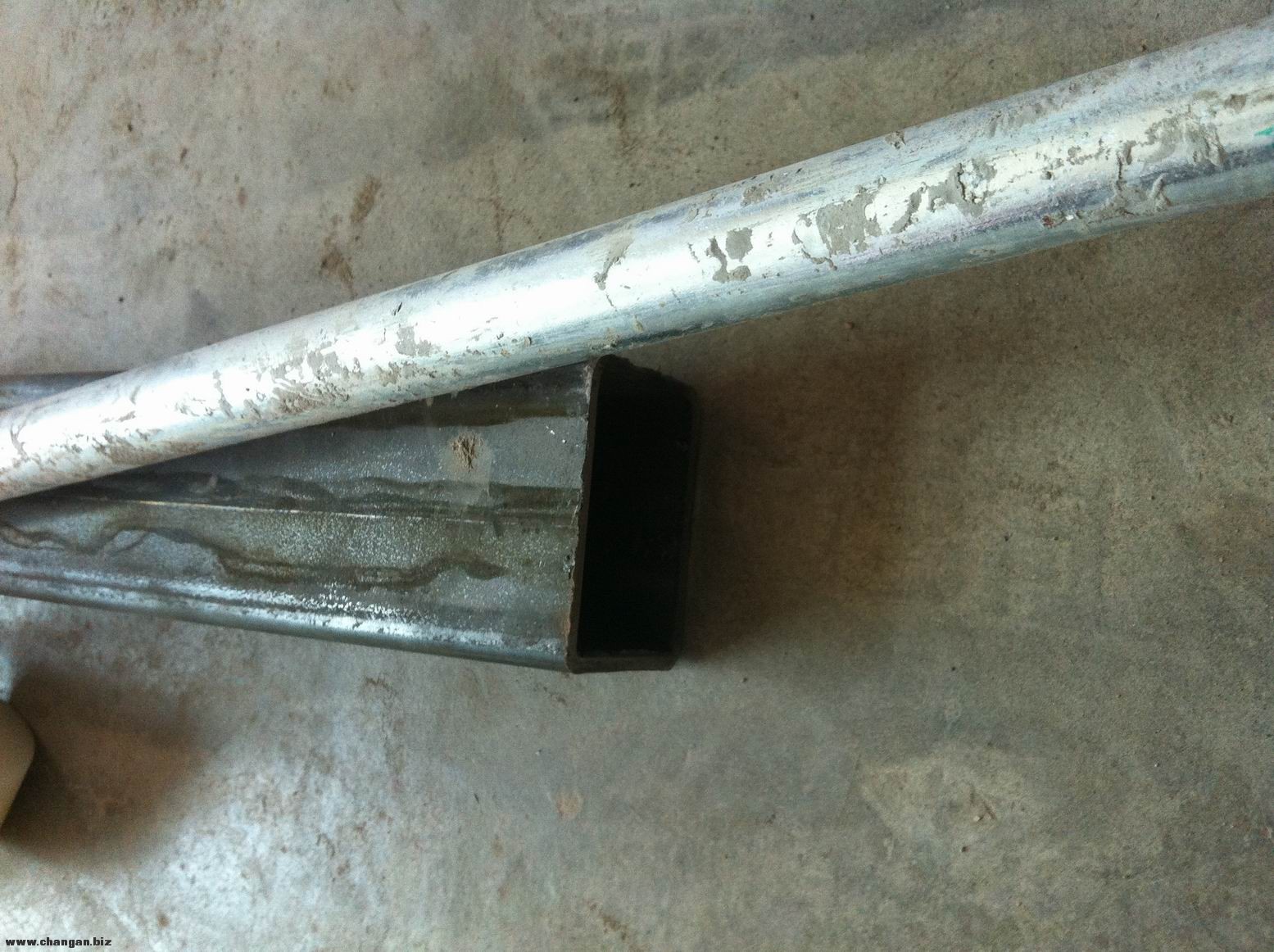

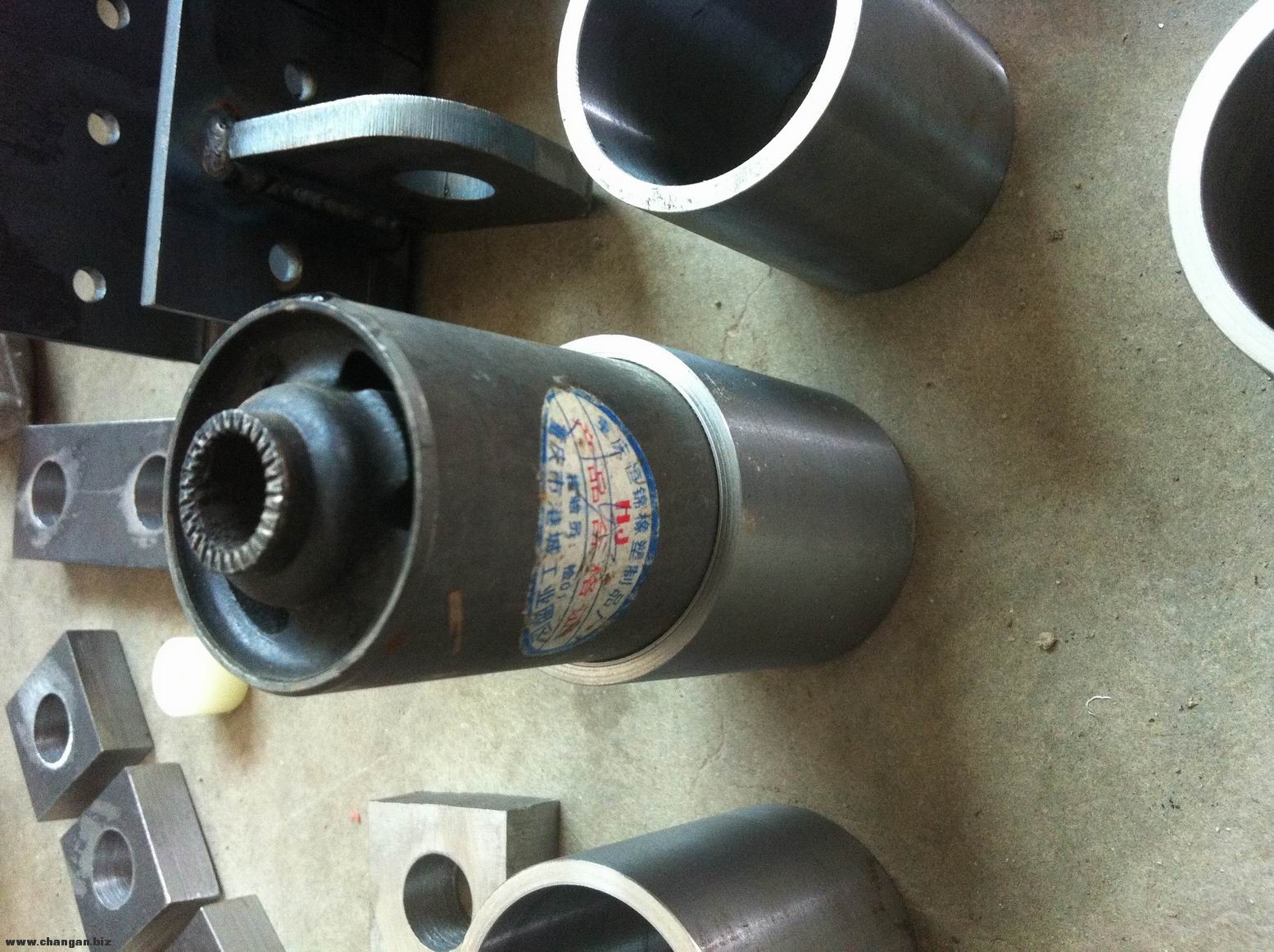

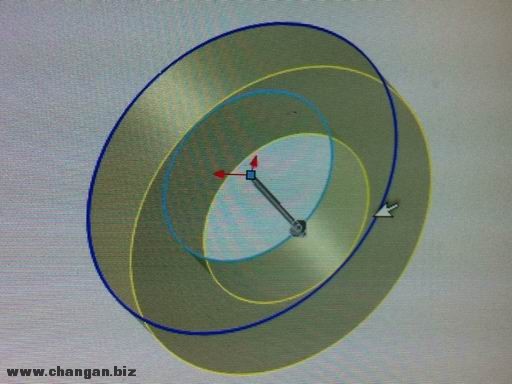

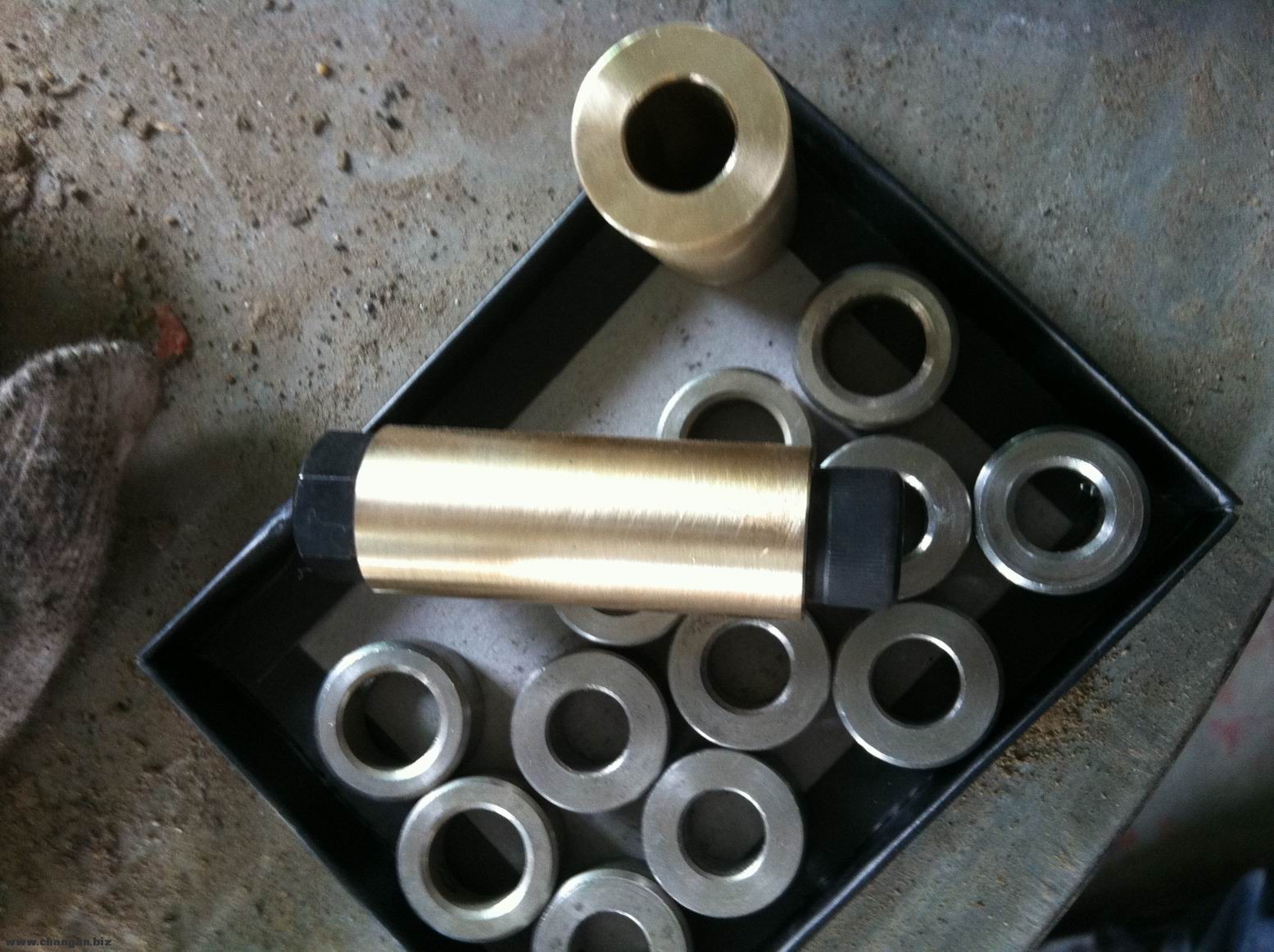

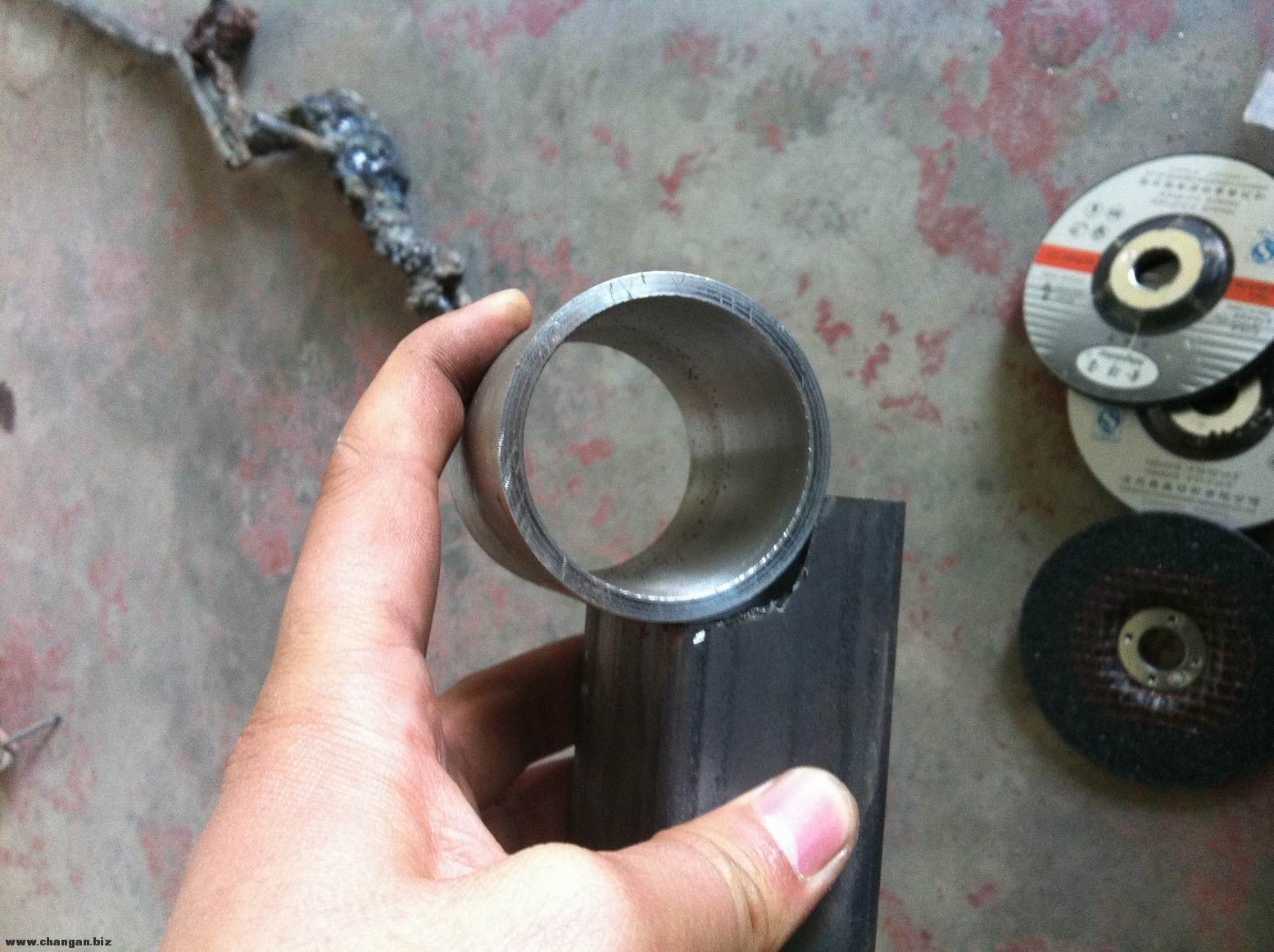

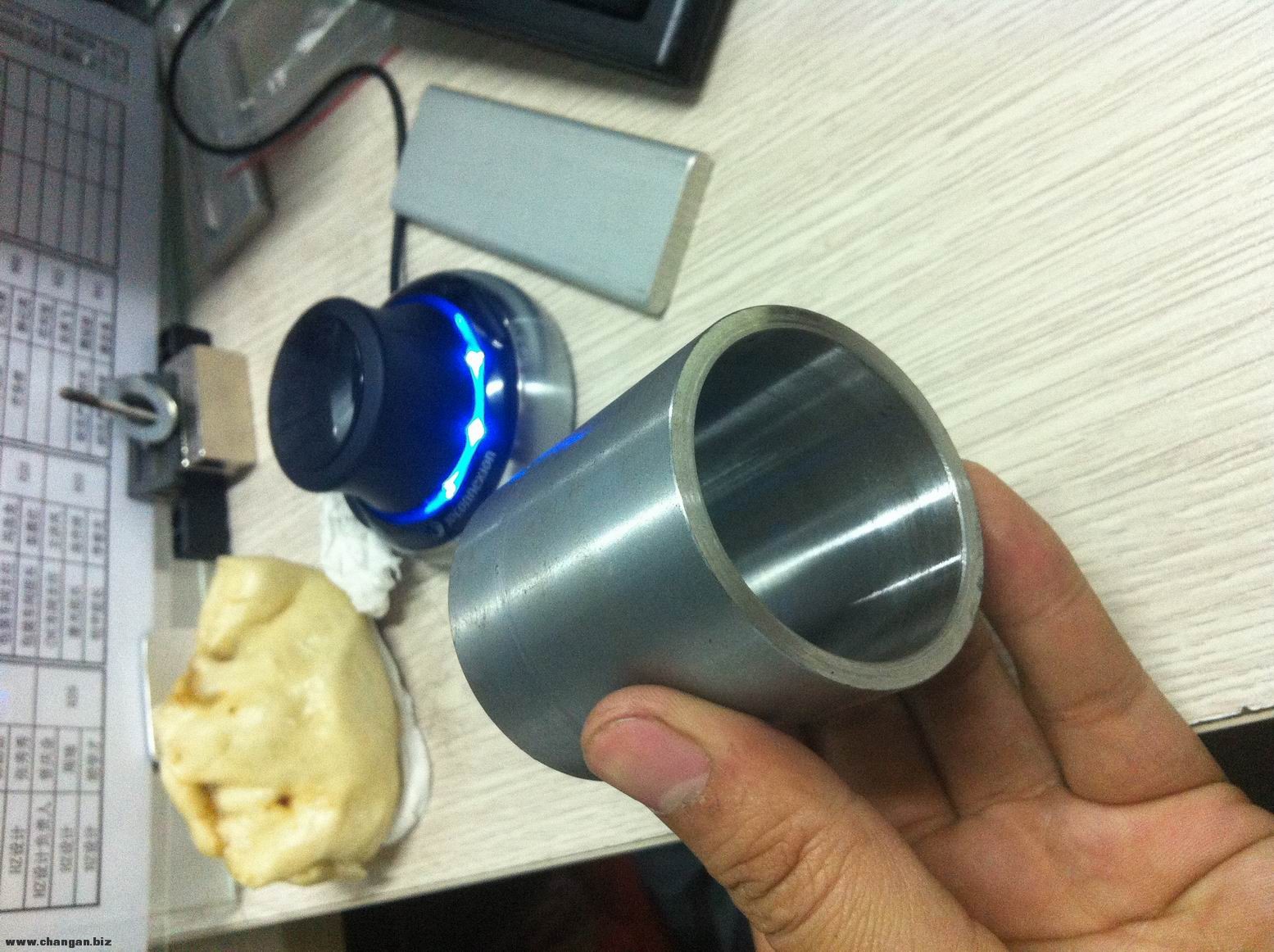

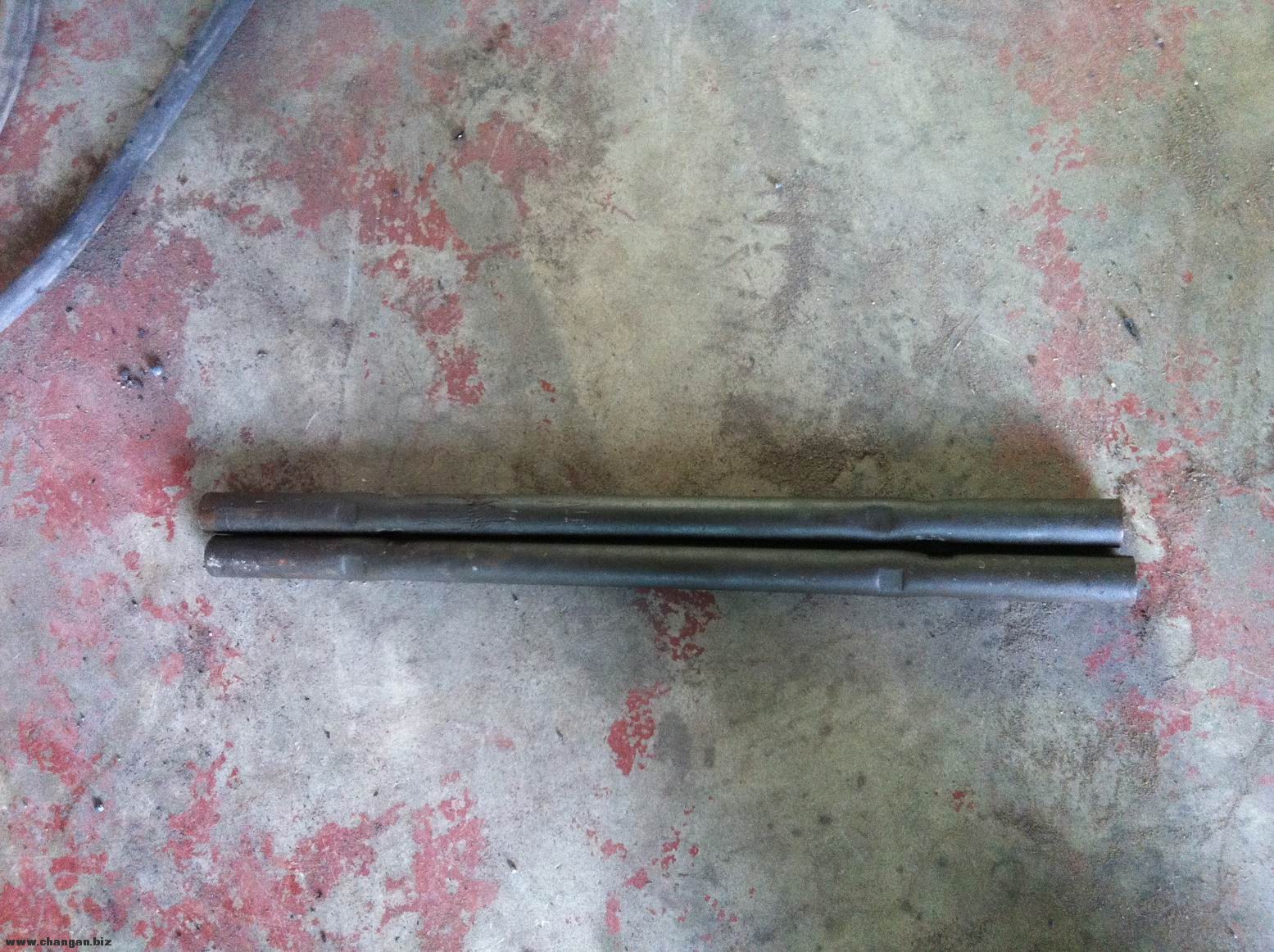

上图上面的两种大家有认识是干什么的吗,衬套和轴套之间是需要过盈配合的加工时一定要注意,另外弹簧的上下内径也不一样做的导向块也就不一样。对了托臂用的钢管和连杆是标准型材
调整大小 IMG_5929.jpg 调整大小 IMG_5931.jpg 调整大小 IMG_5932.jpg 调整大小 IMG_5934.jpg 调整大小 IMG_5935.jpg 调整大小 IMG_5936.jpg

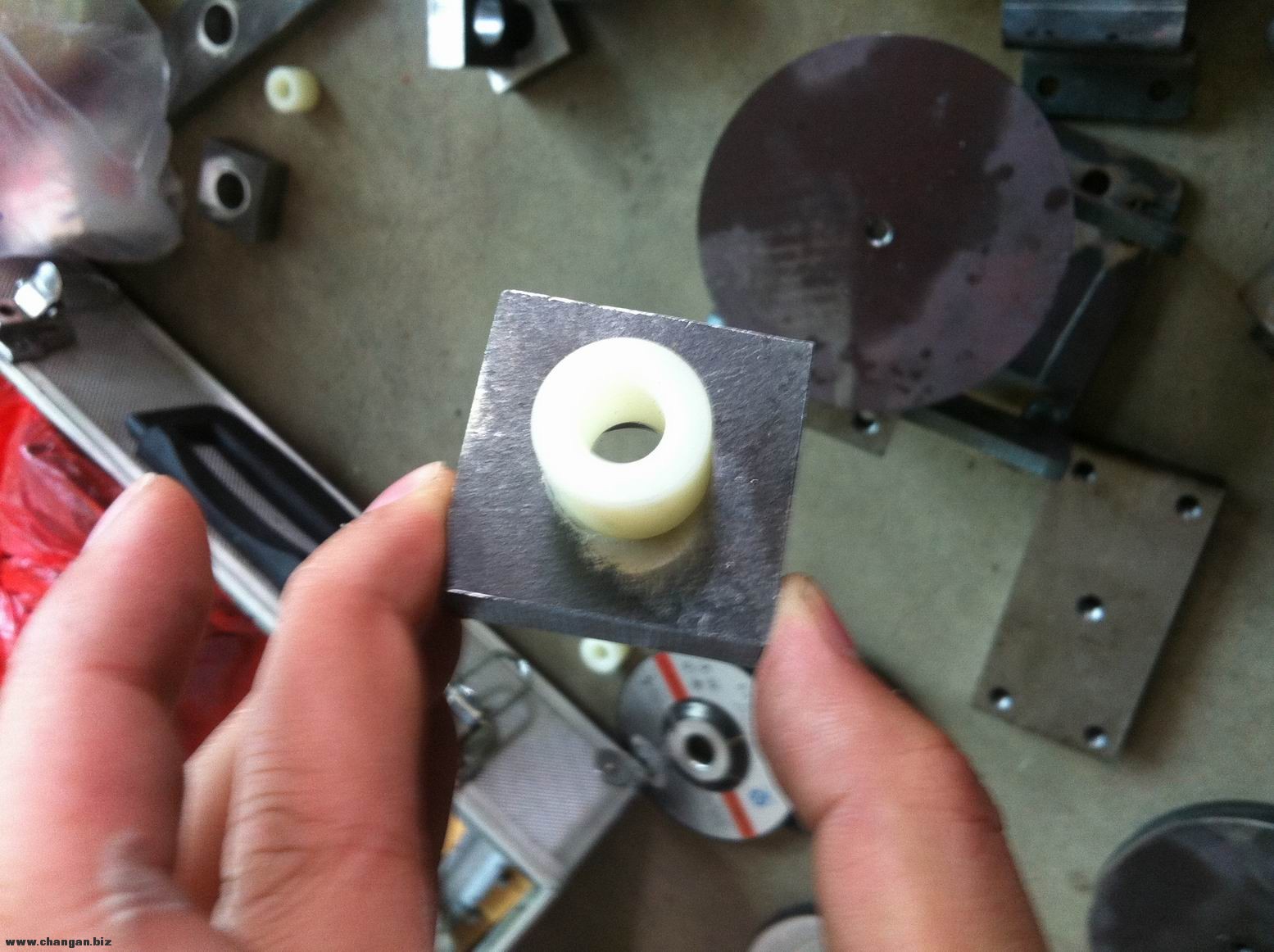

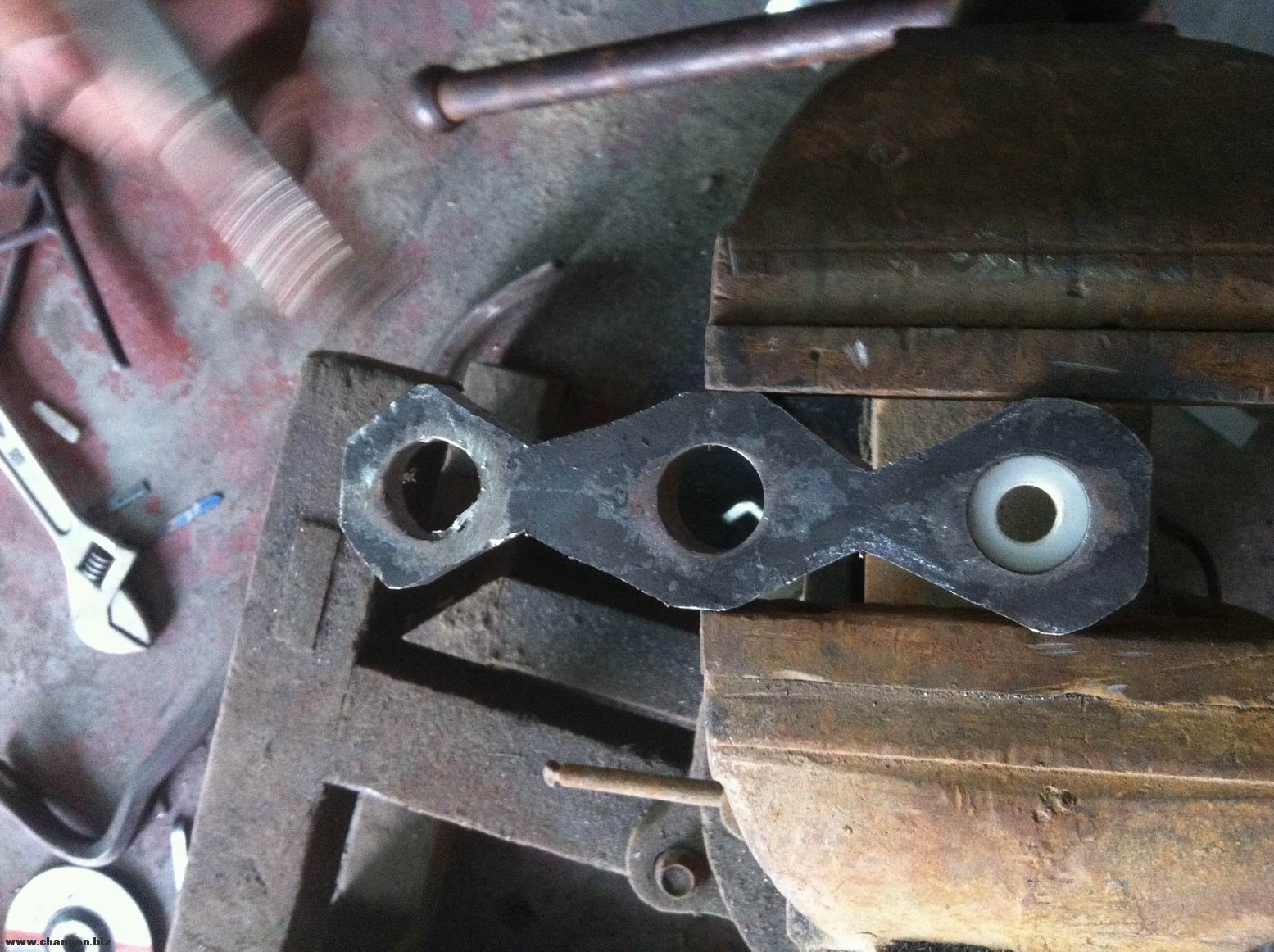

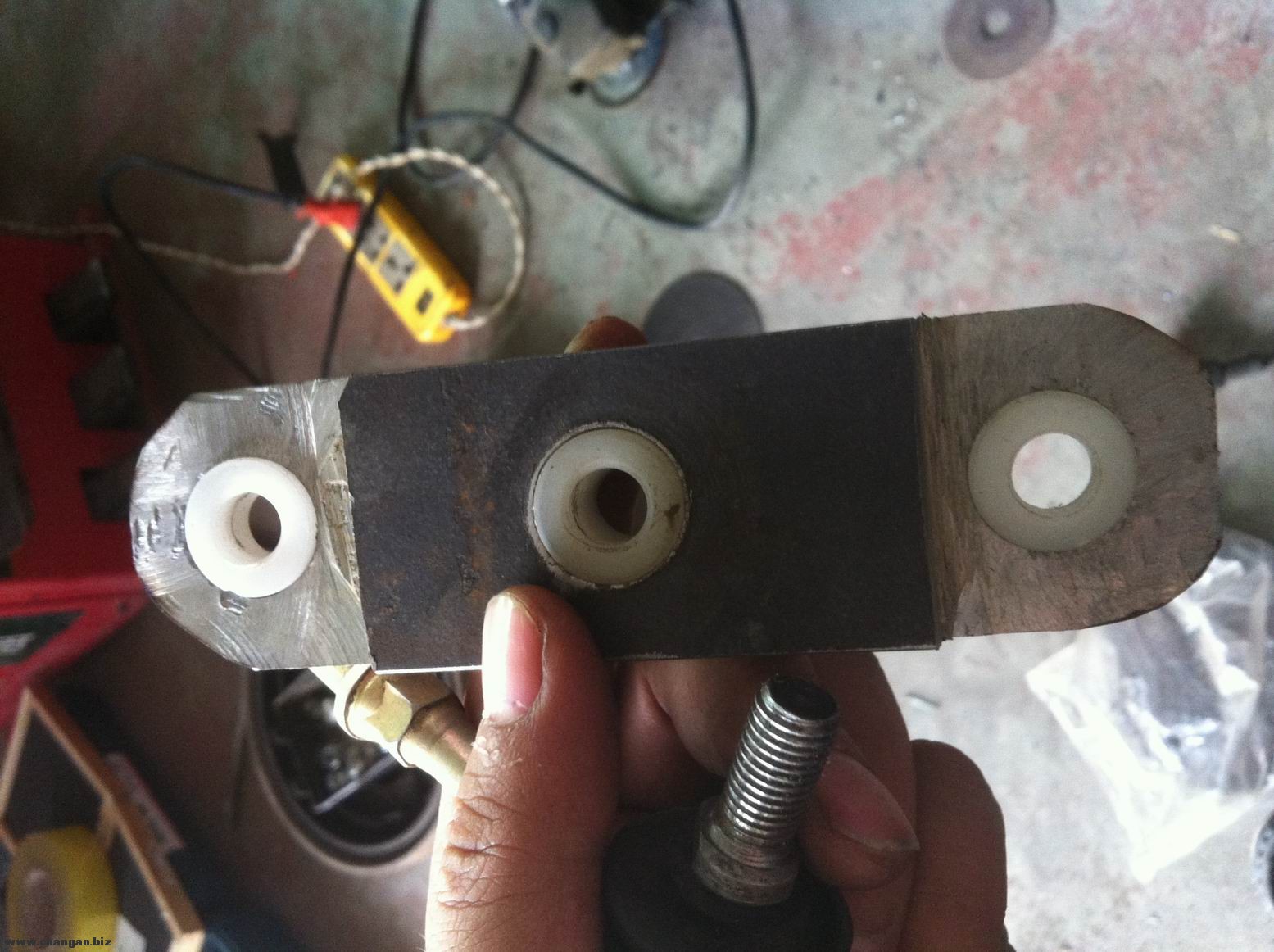

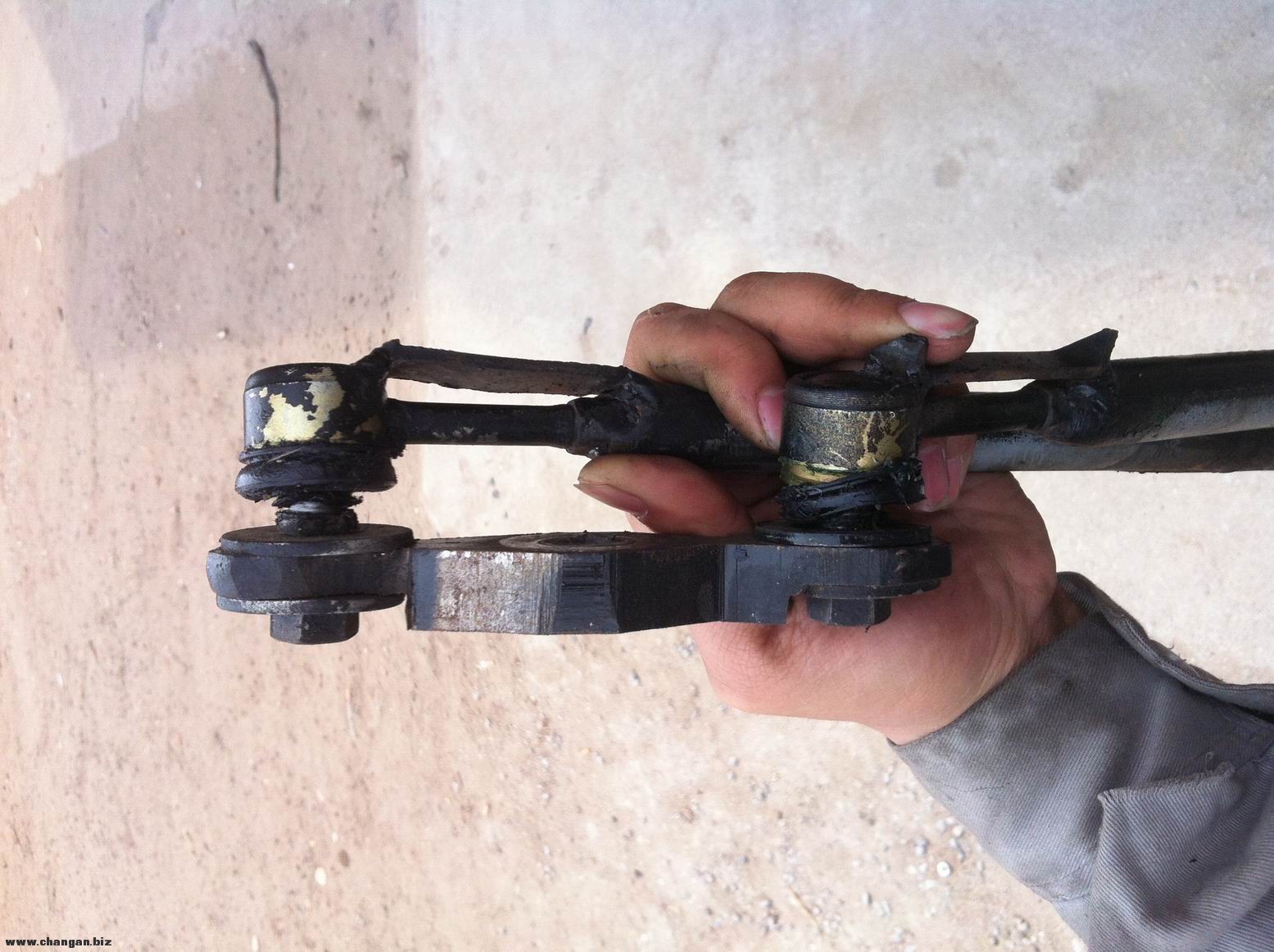

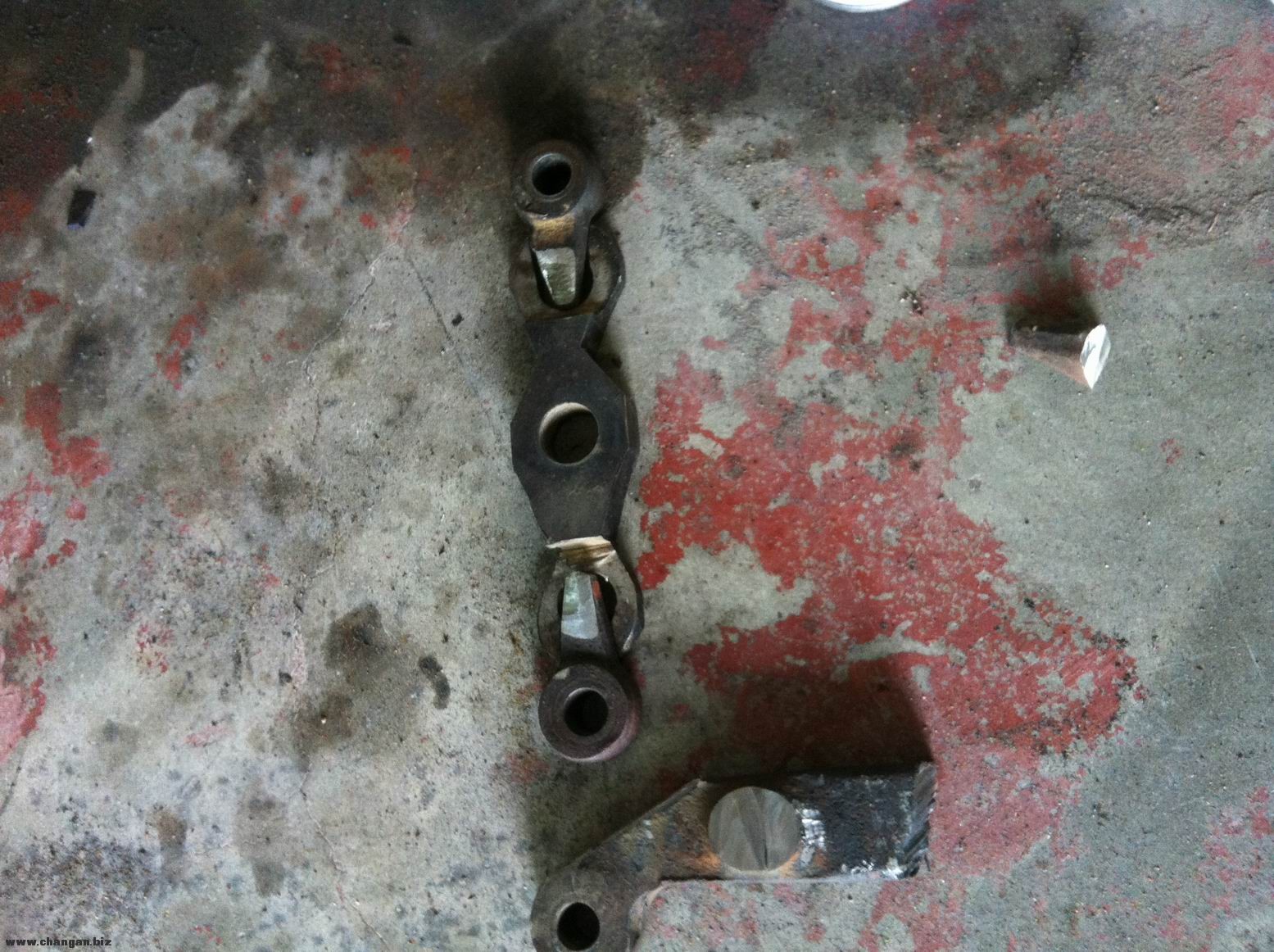

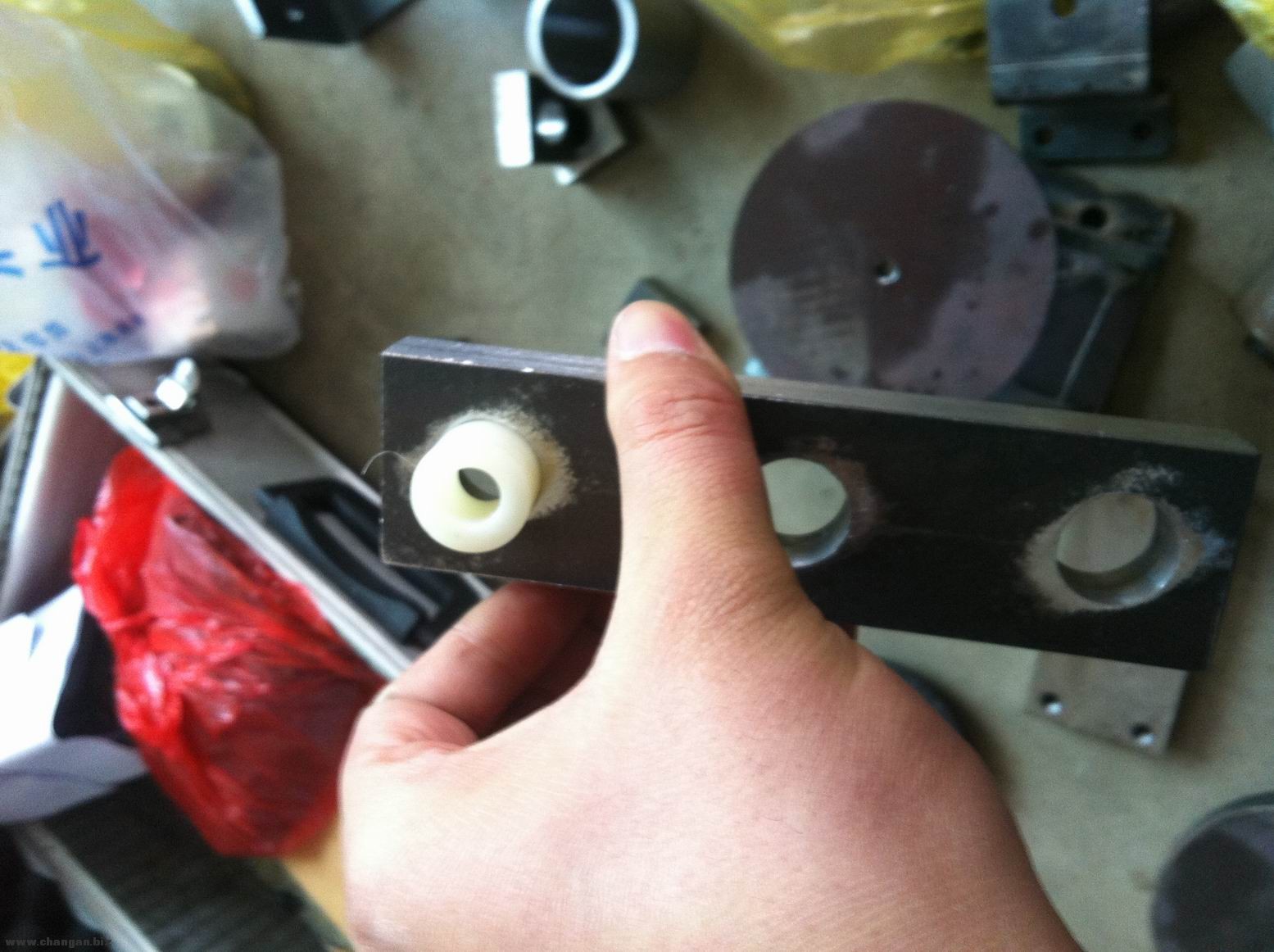

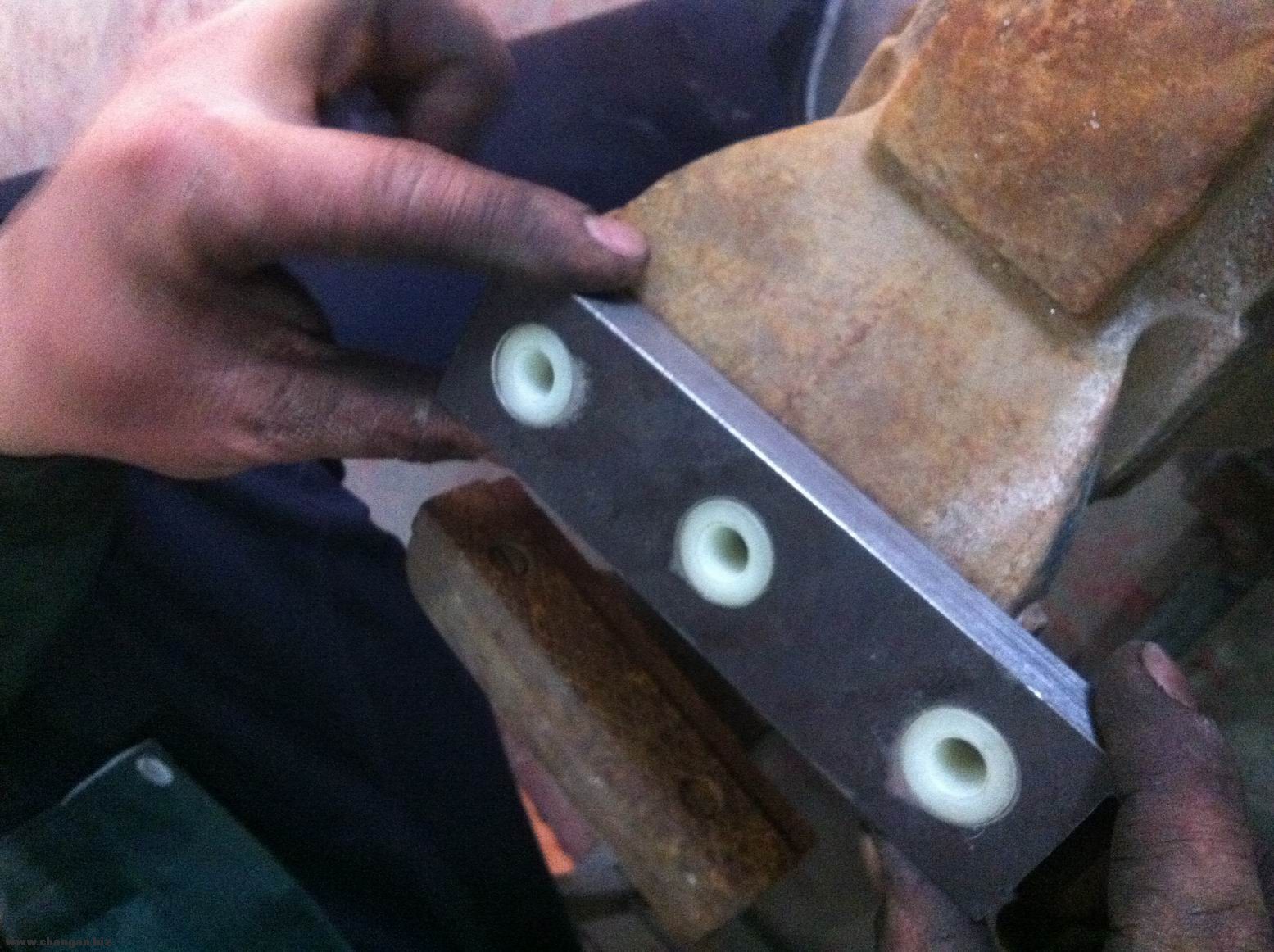

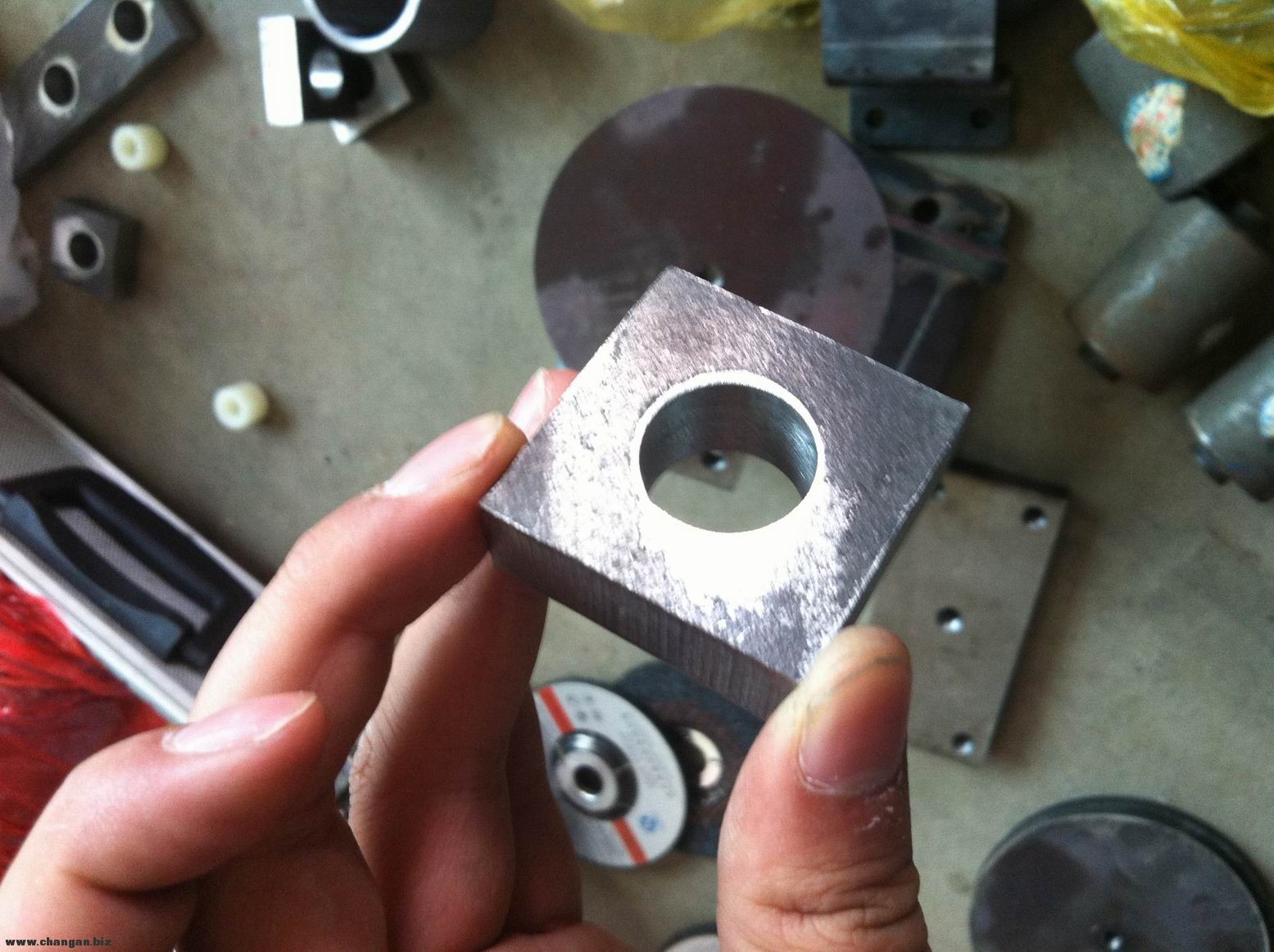

连杆的中心座和连杆的端连接块,中心是加的尼龙衬套
调整大小 IMG_5939.jpg 调整大小 IMG_5940.jpg

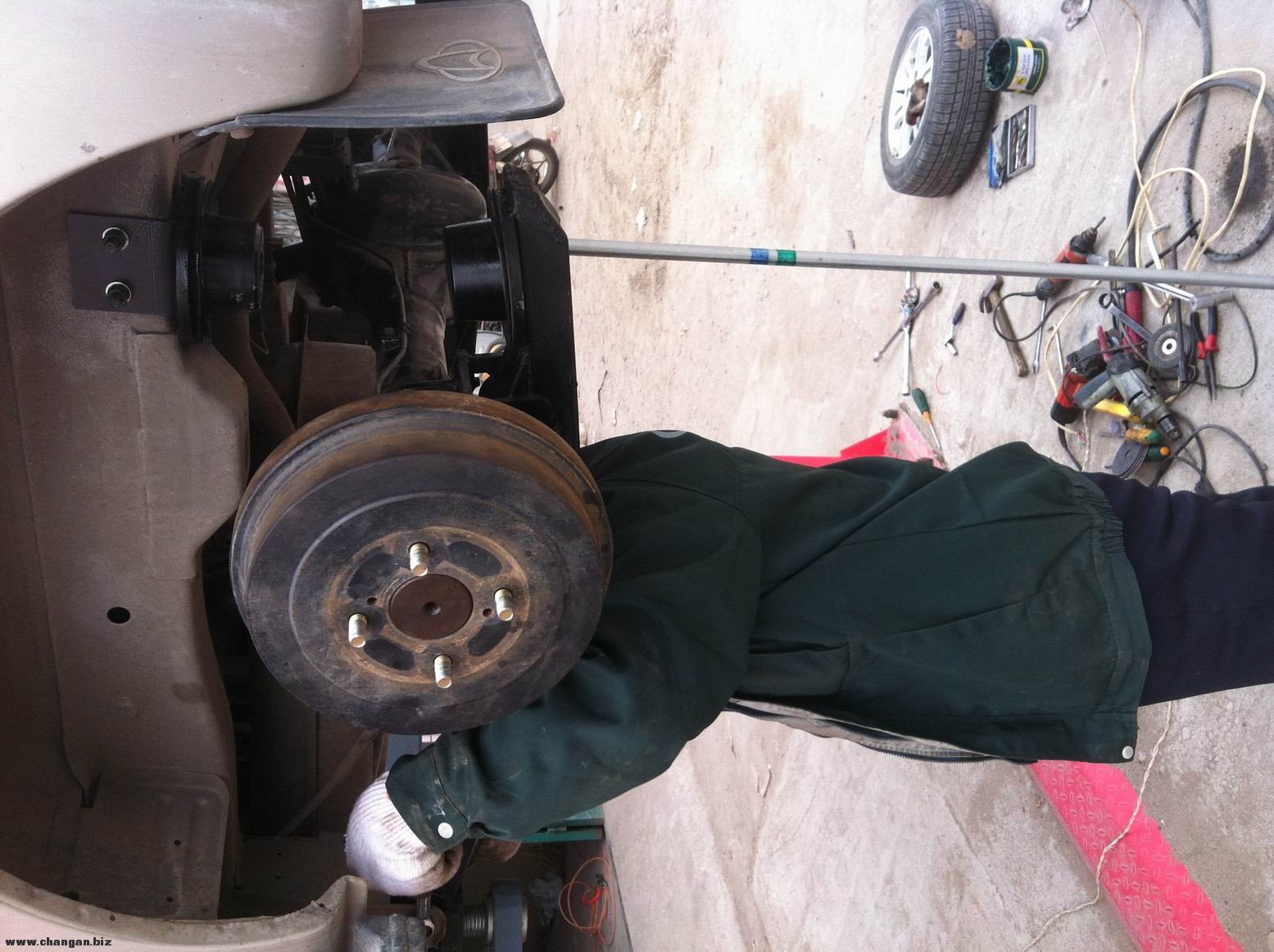

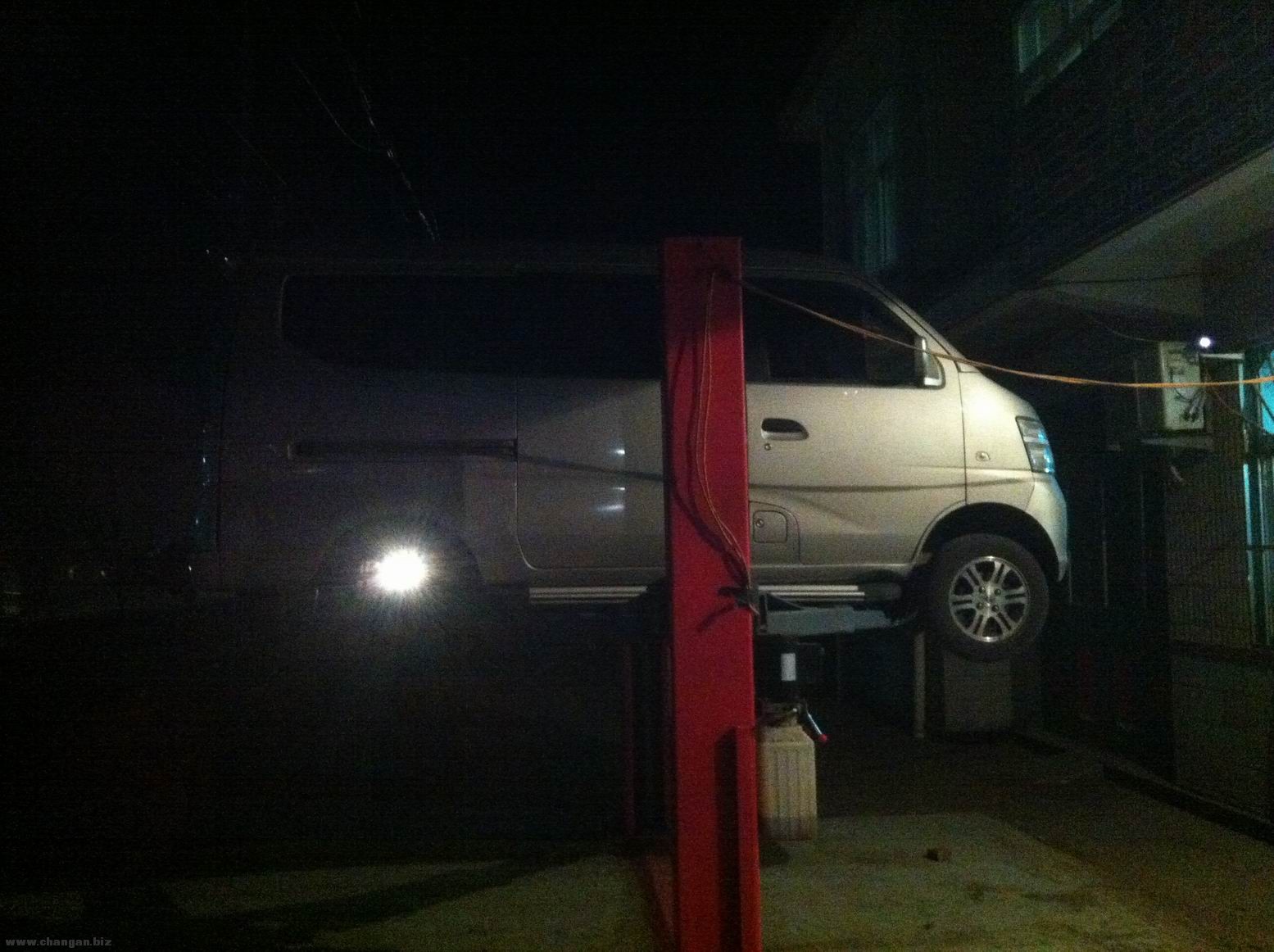

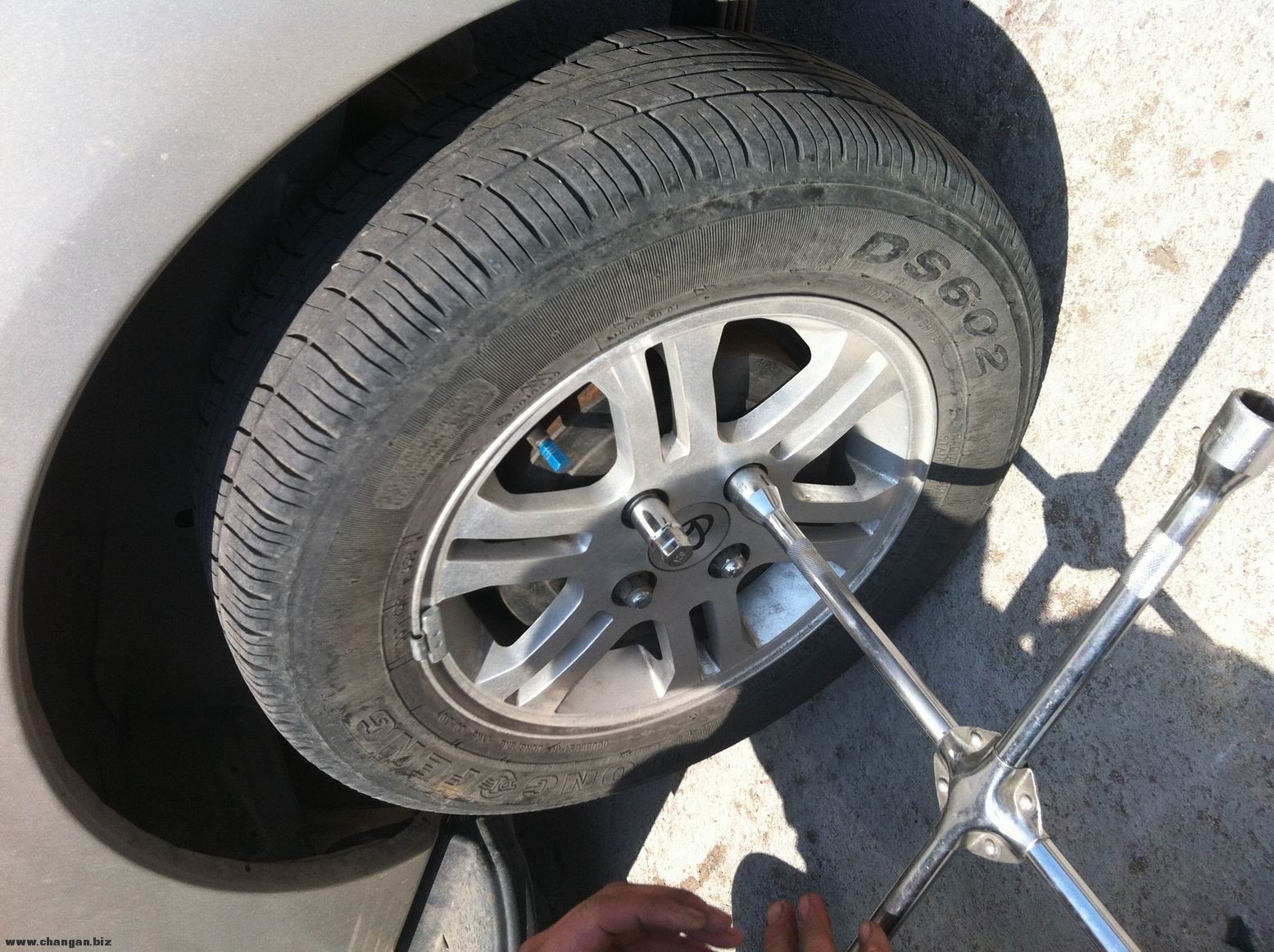

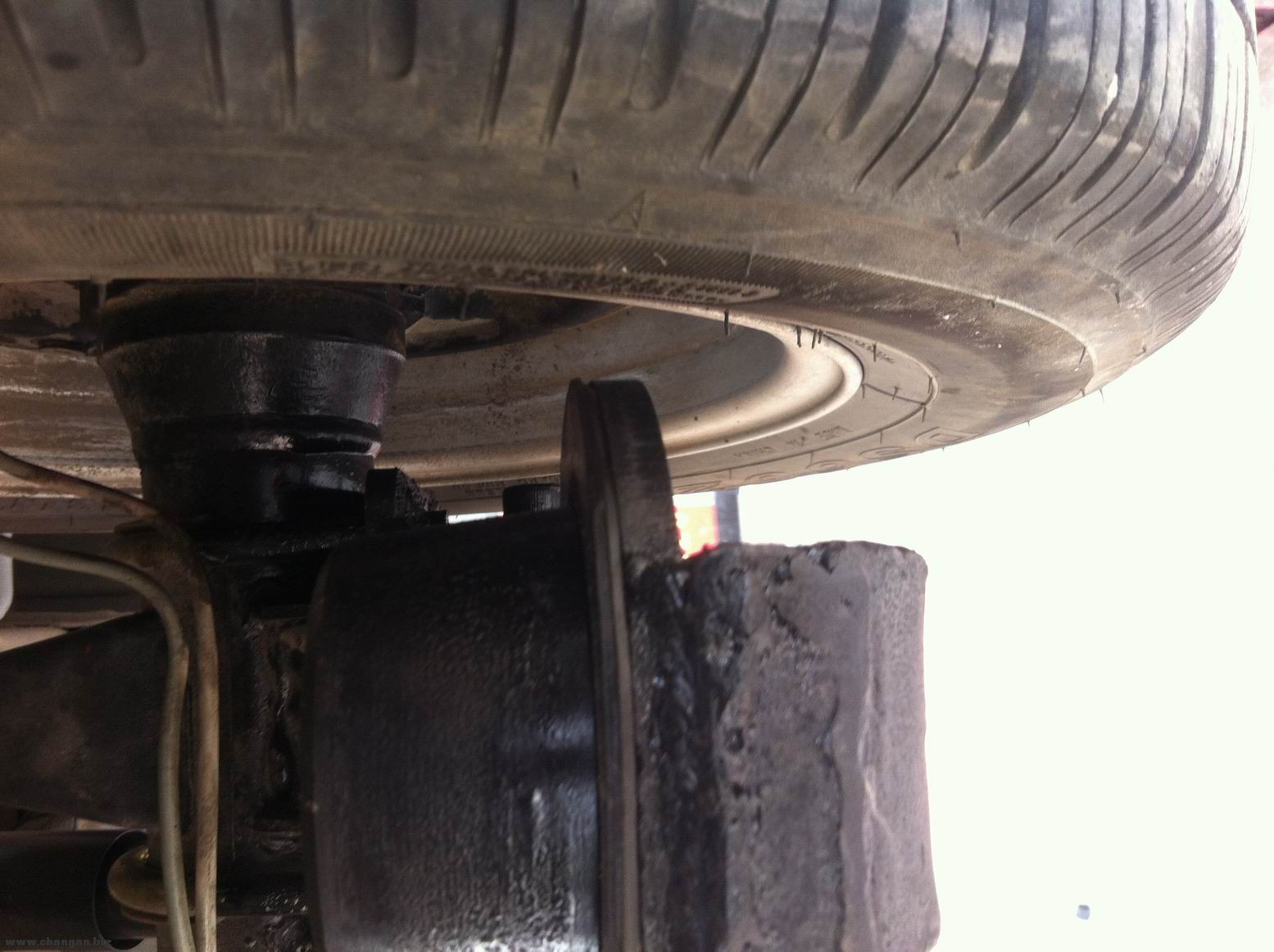

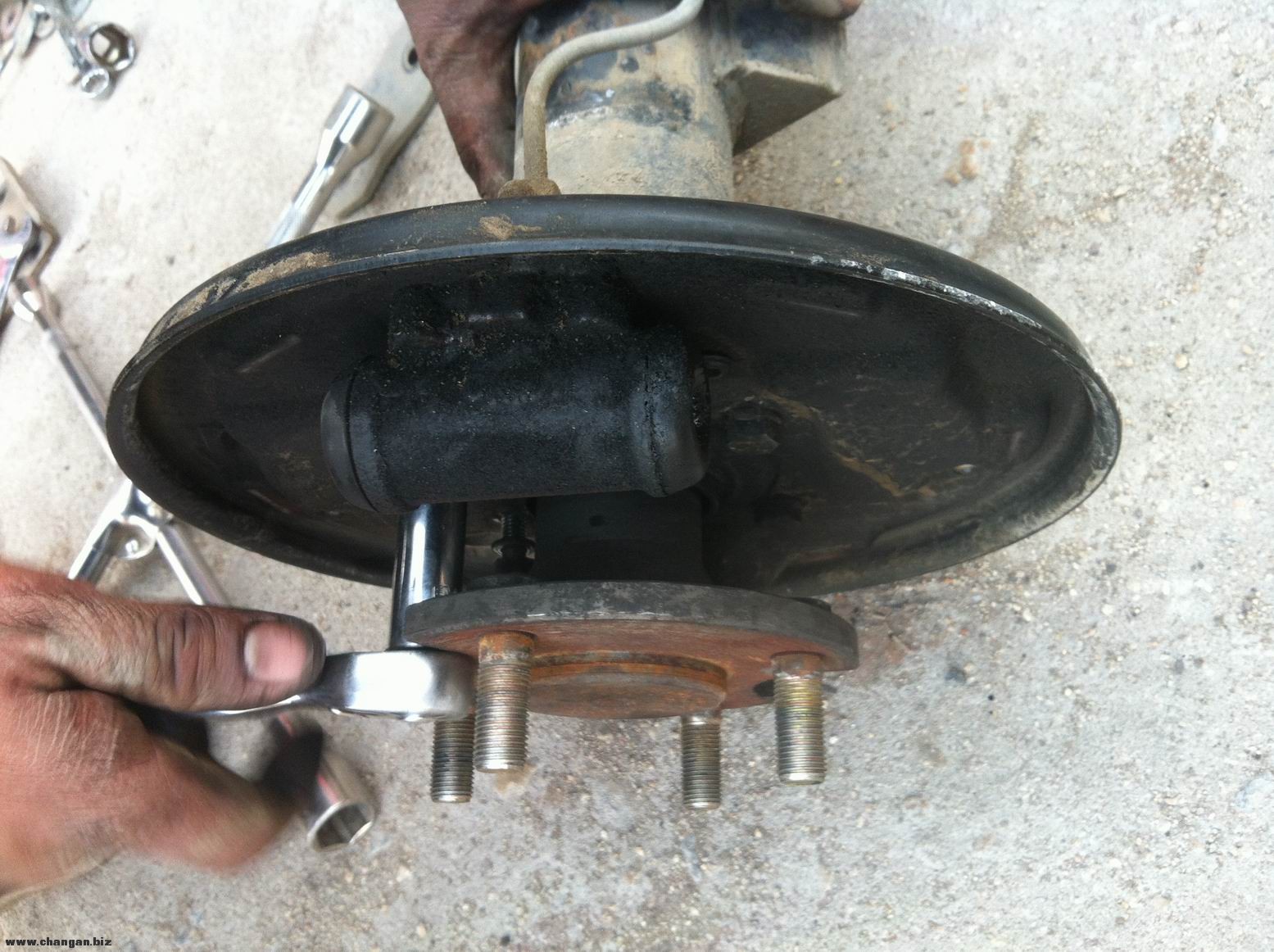

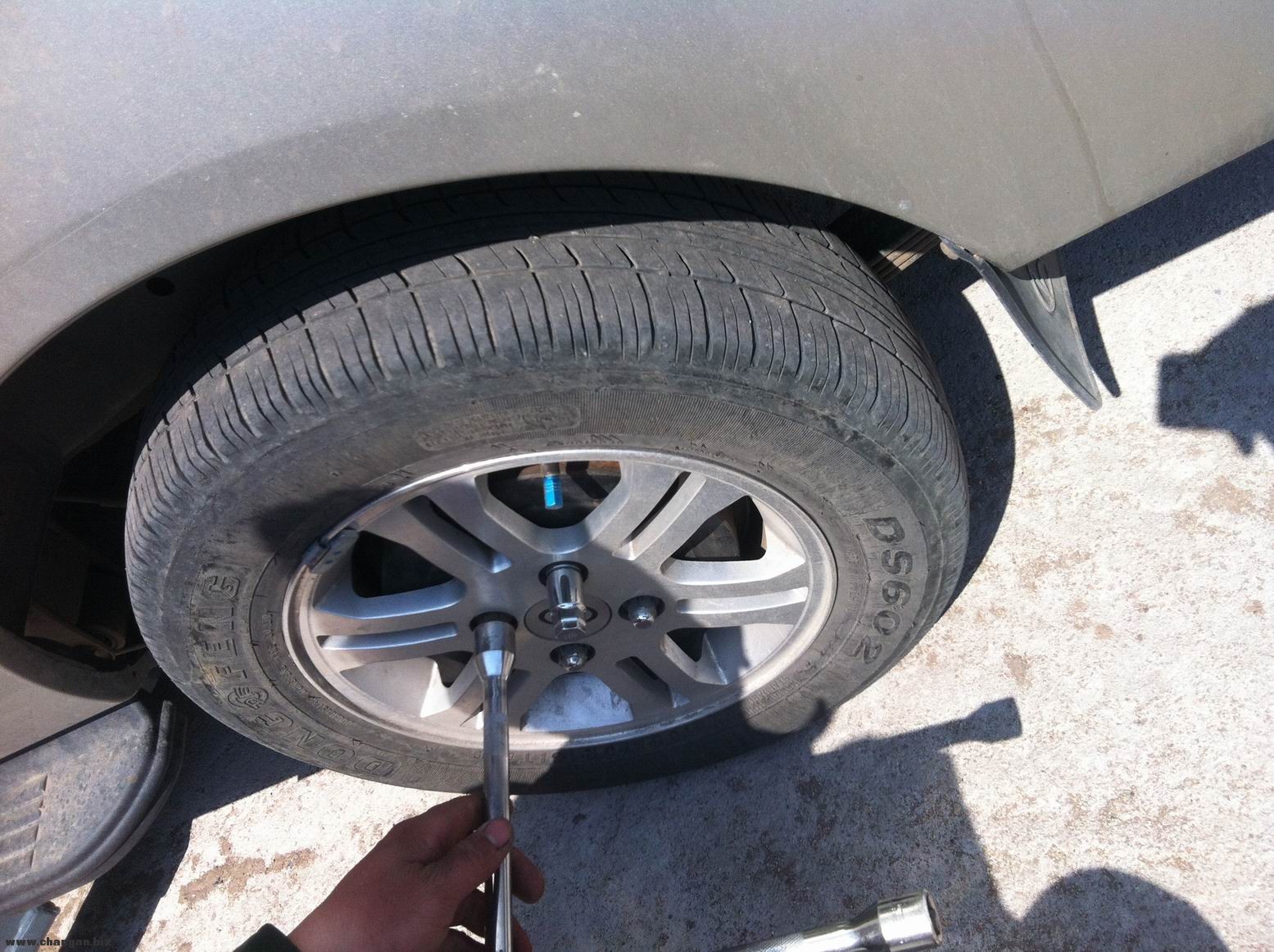

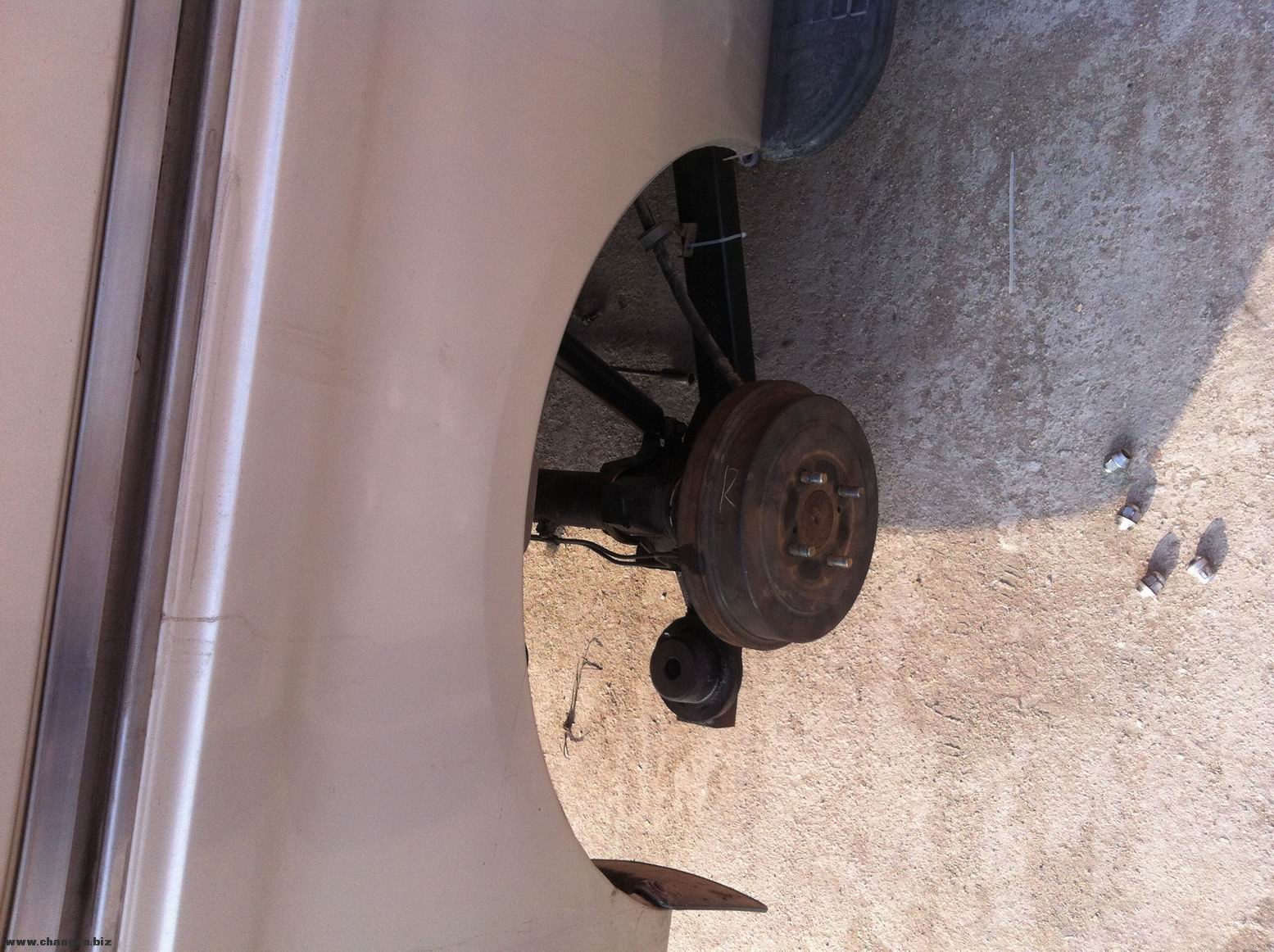

开工了!先拆掉后轮,(请不要鄙视我的防盗螺丝,已经很多人鄙视过了,我喜欢的轮毂就是加上安心一些)
调整大小 IMG_5943.jpg 调整大小 IMG_5945.jpg 调整大小 IMG_5946.jpg

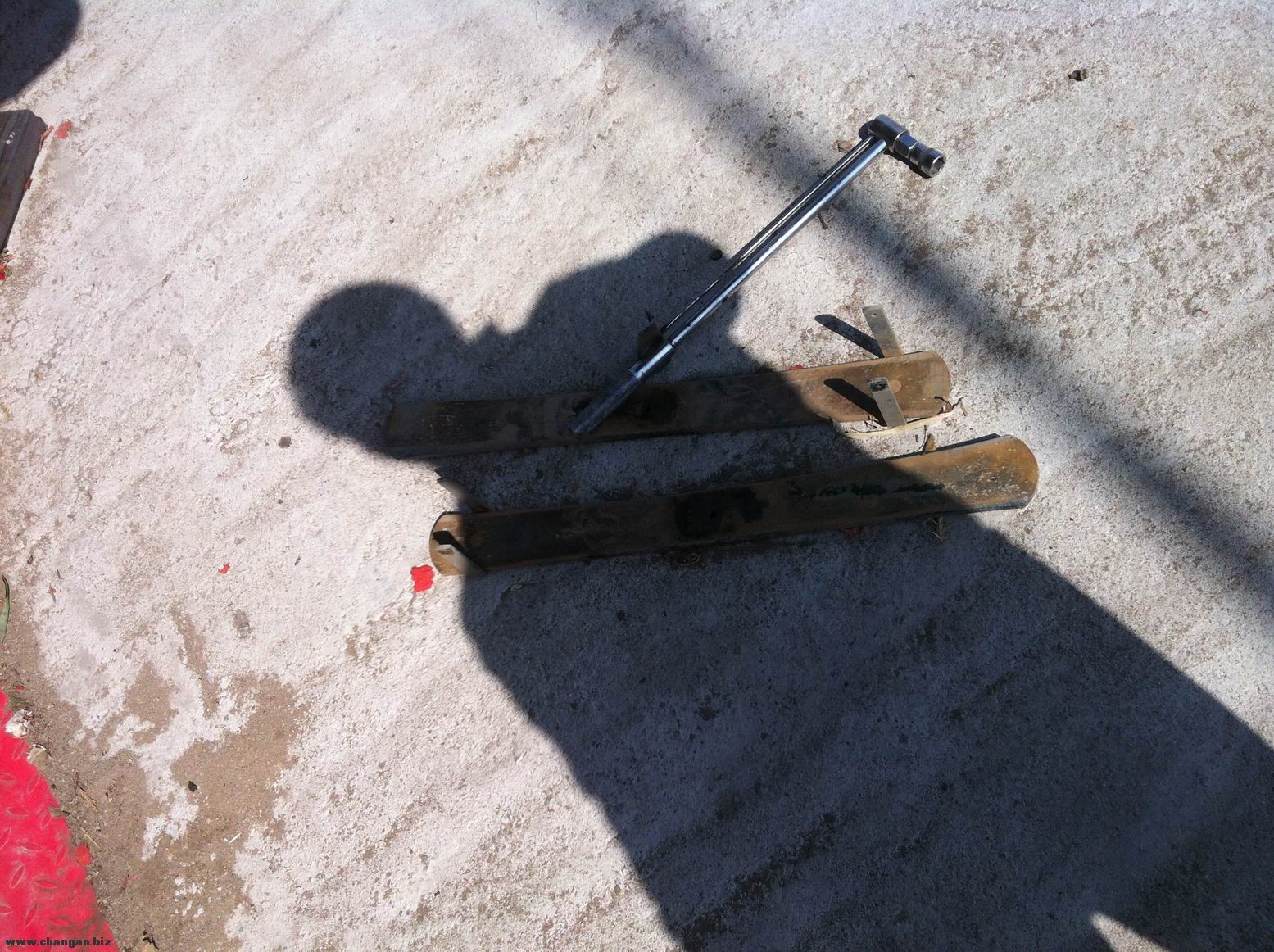

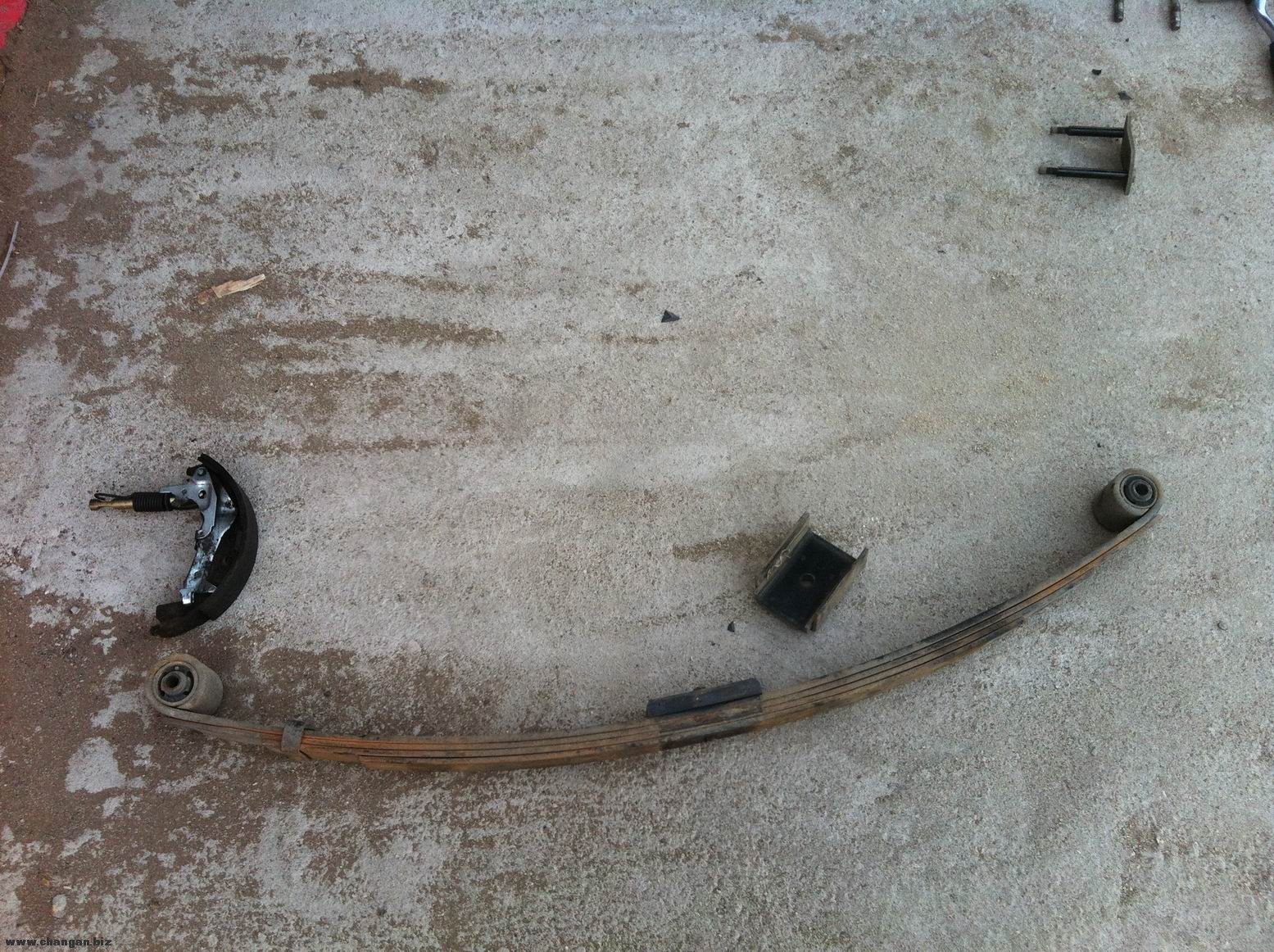

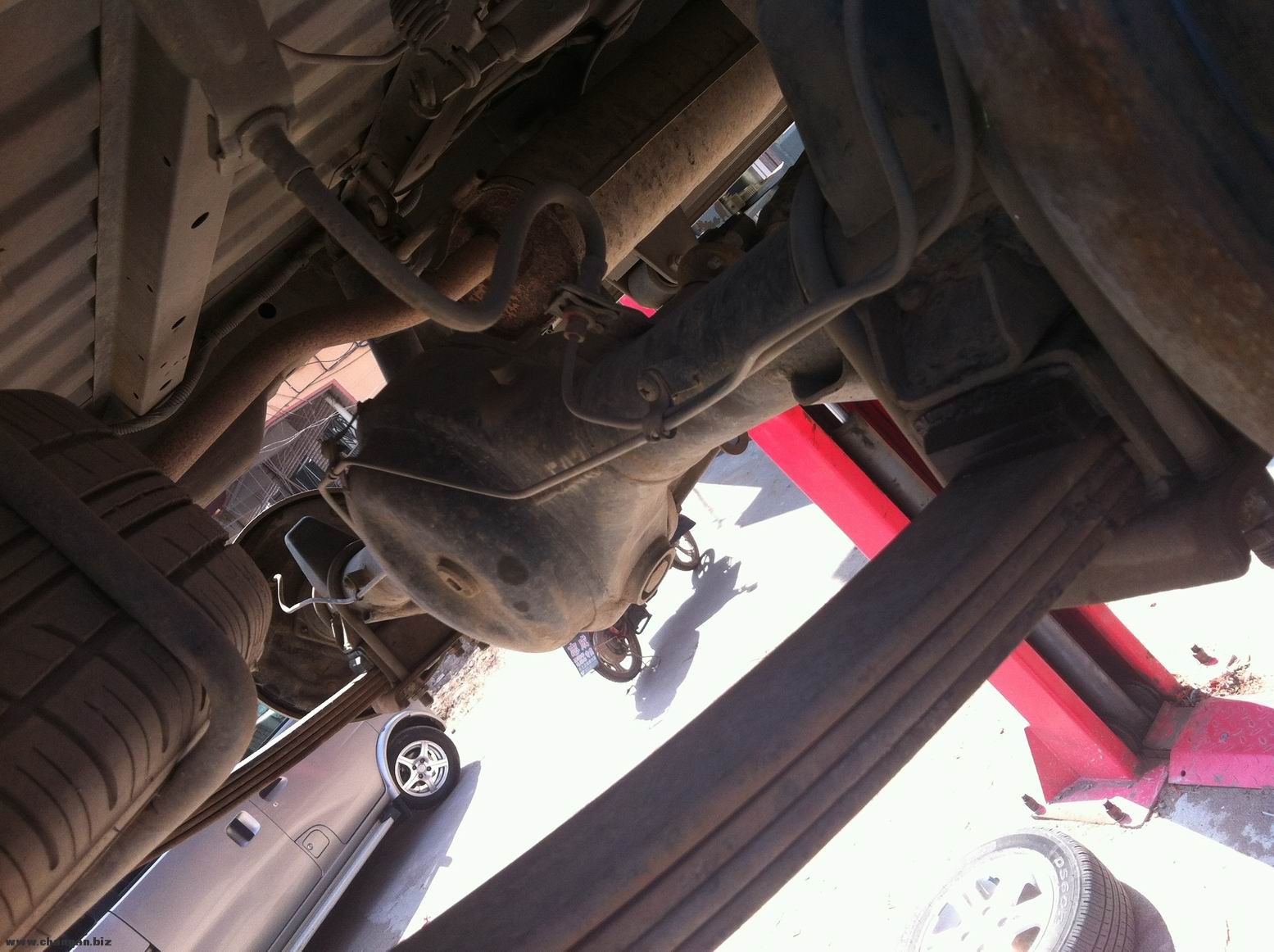

拆掉没用多长时间改后的钢板,还用我倒下来的动平衡达到惊人的165的备胎
调整大小 IMG_5948.jpg

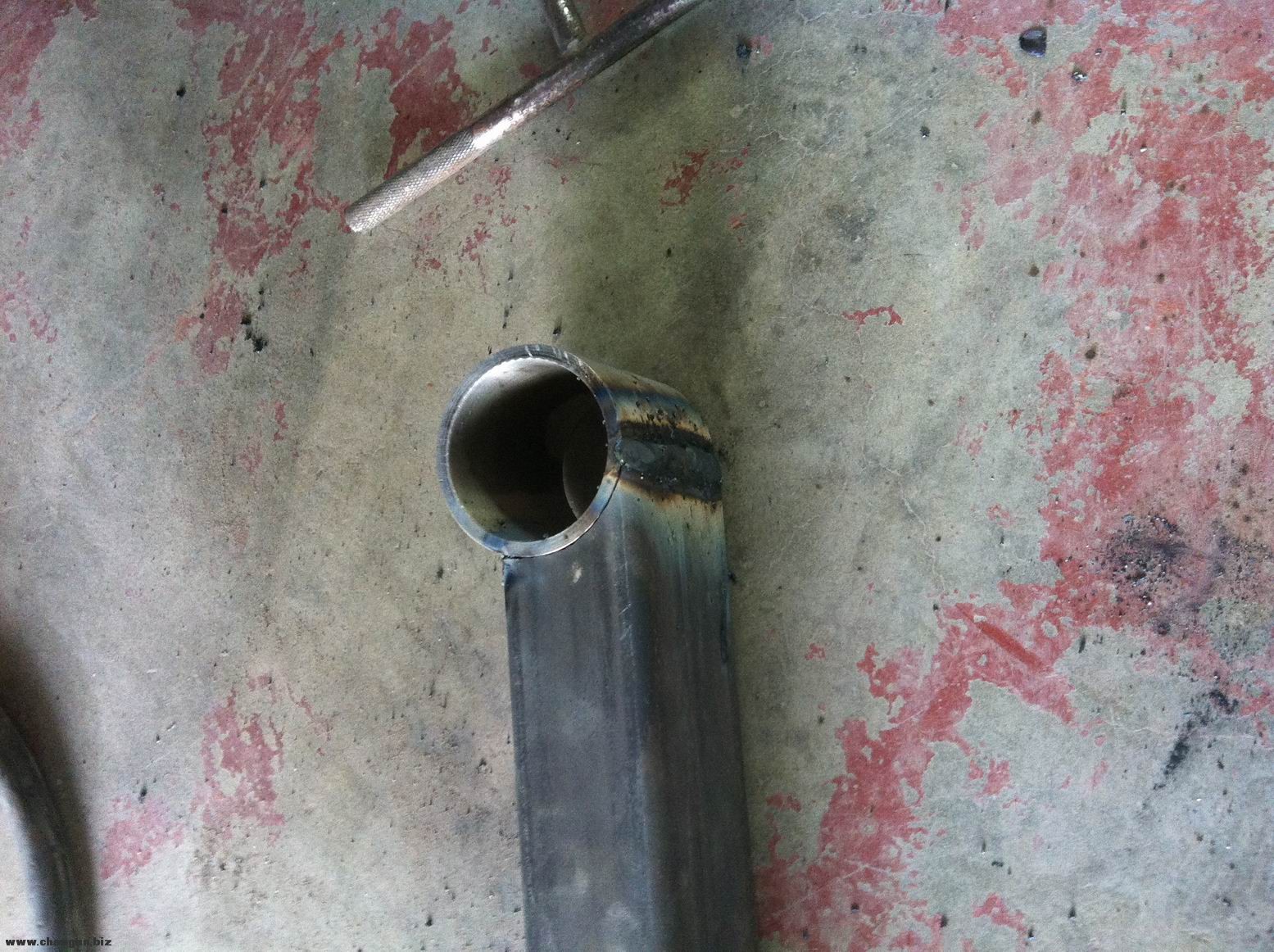

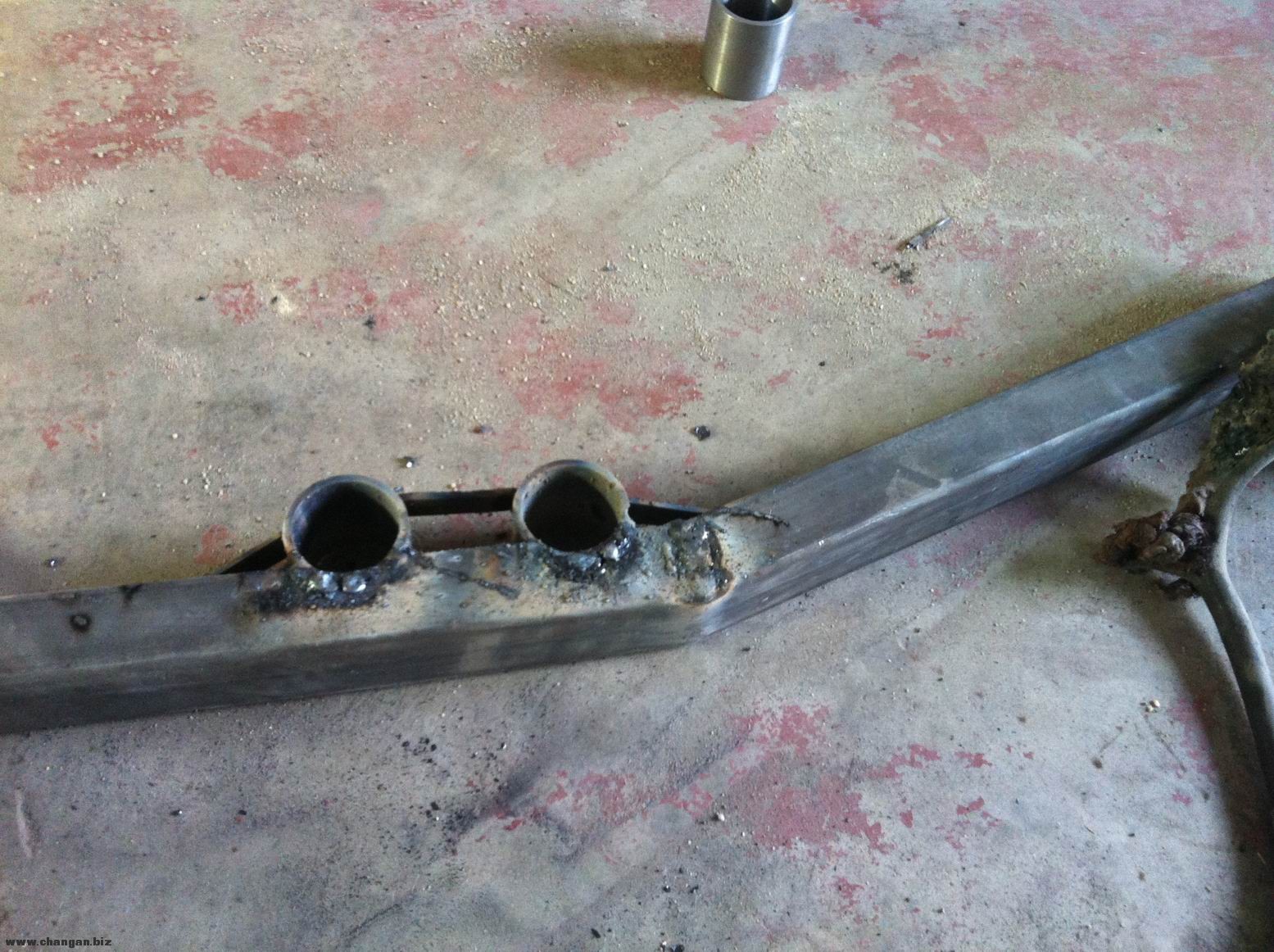

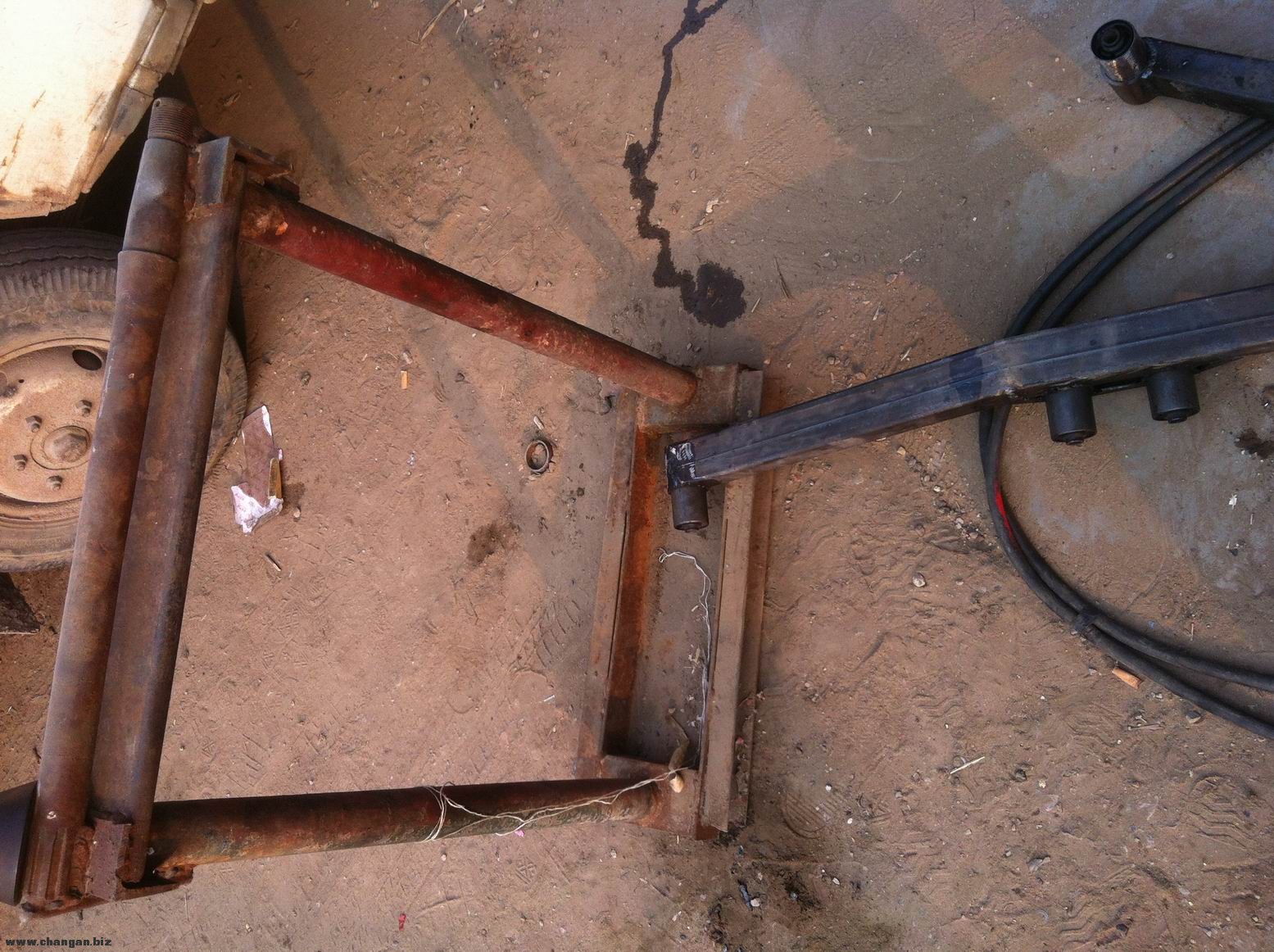

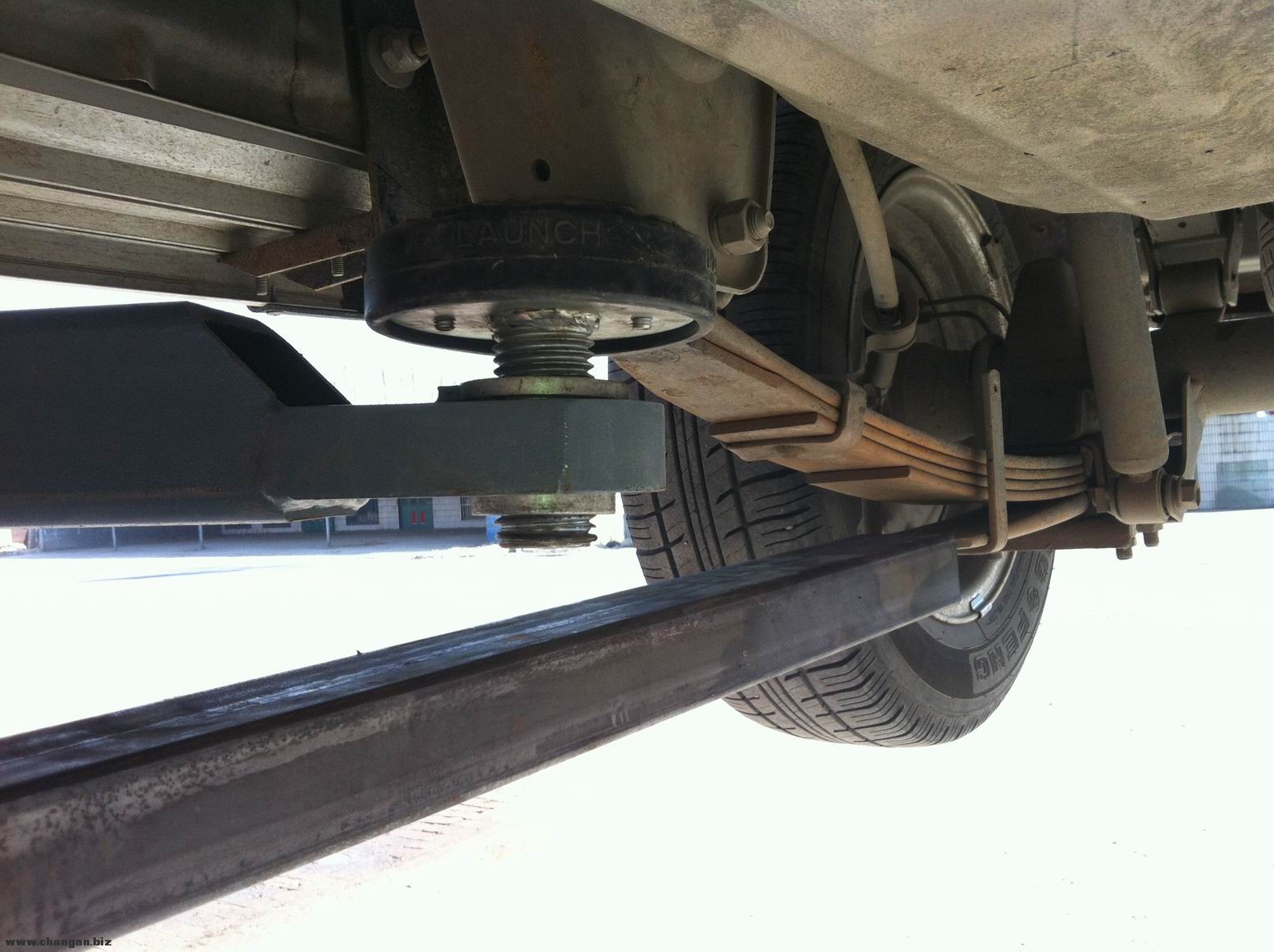

准备制作托臂焊接,但是上图的样式最后试了一下不是很合适,于是就改成了下图的样式
调整大小 IMG_5951.jpg 调整大小 IMG_5952.jpg
调整大小 IMG_5953.jpg 调整大小 IMG_5955.jpg

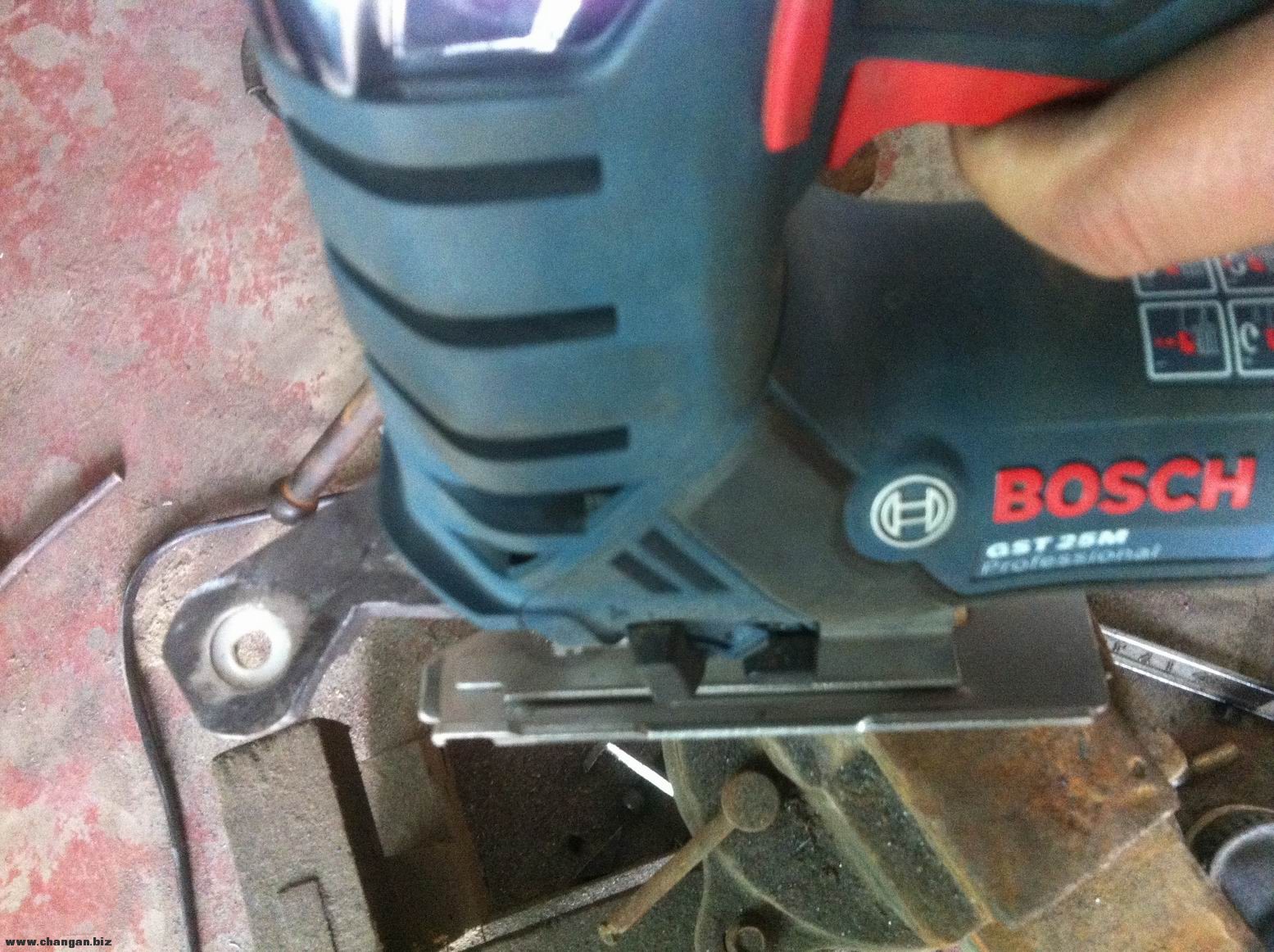

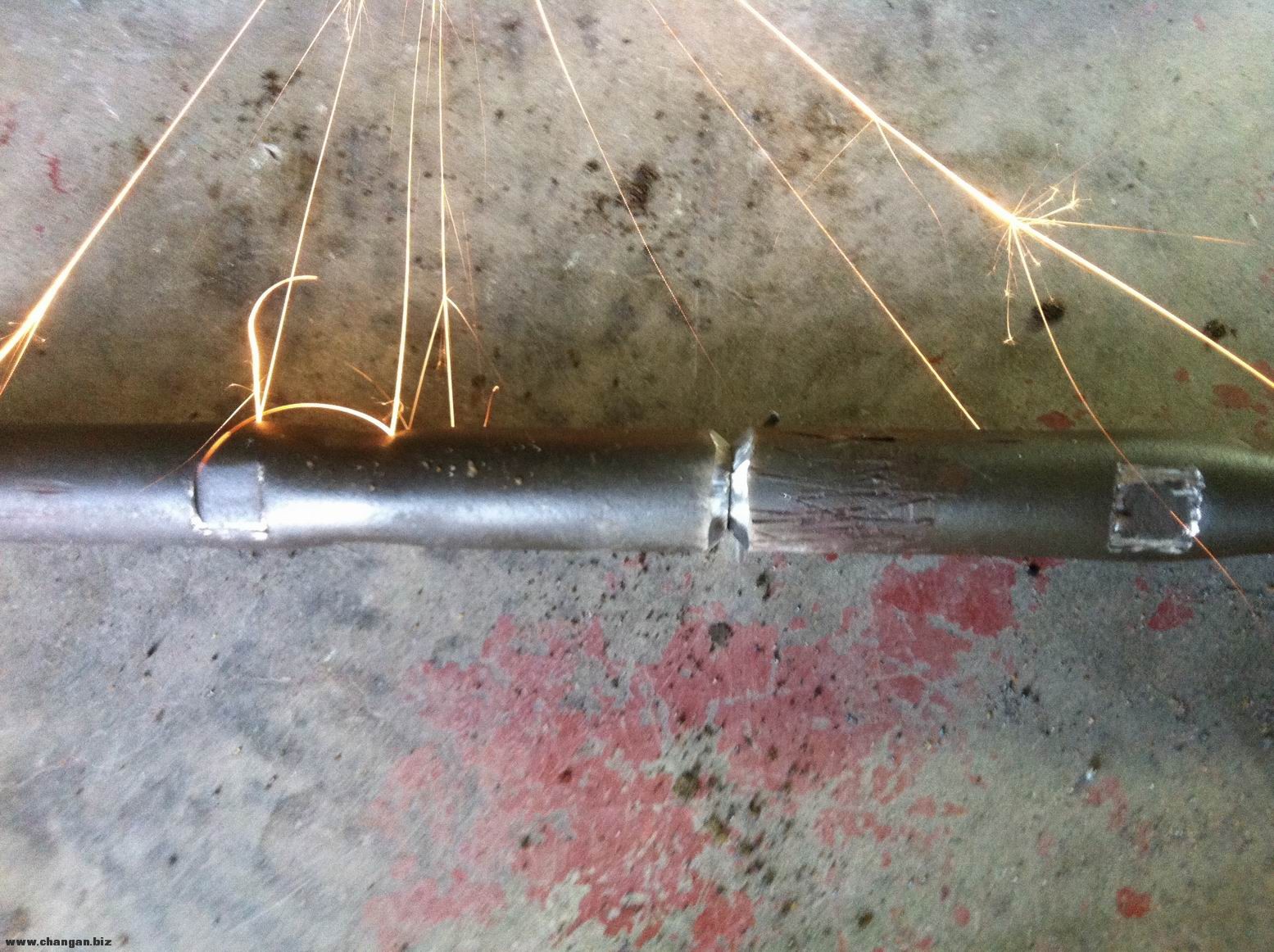

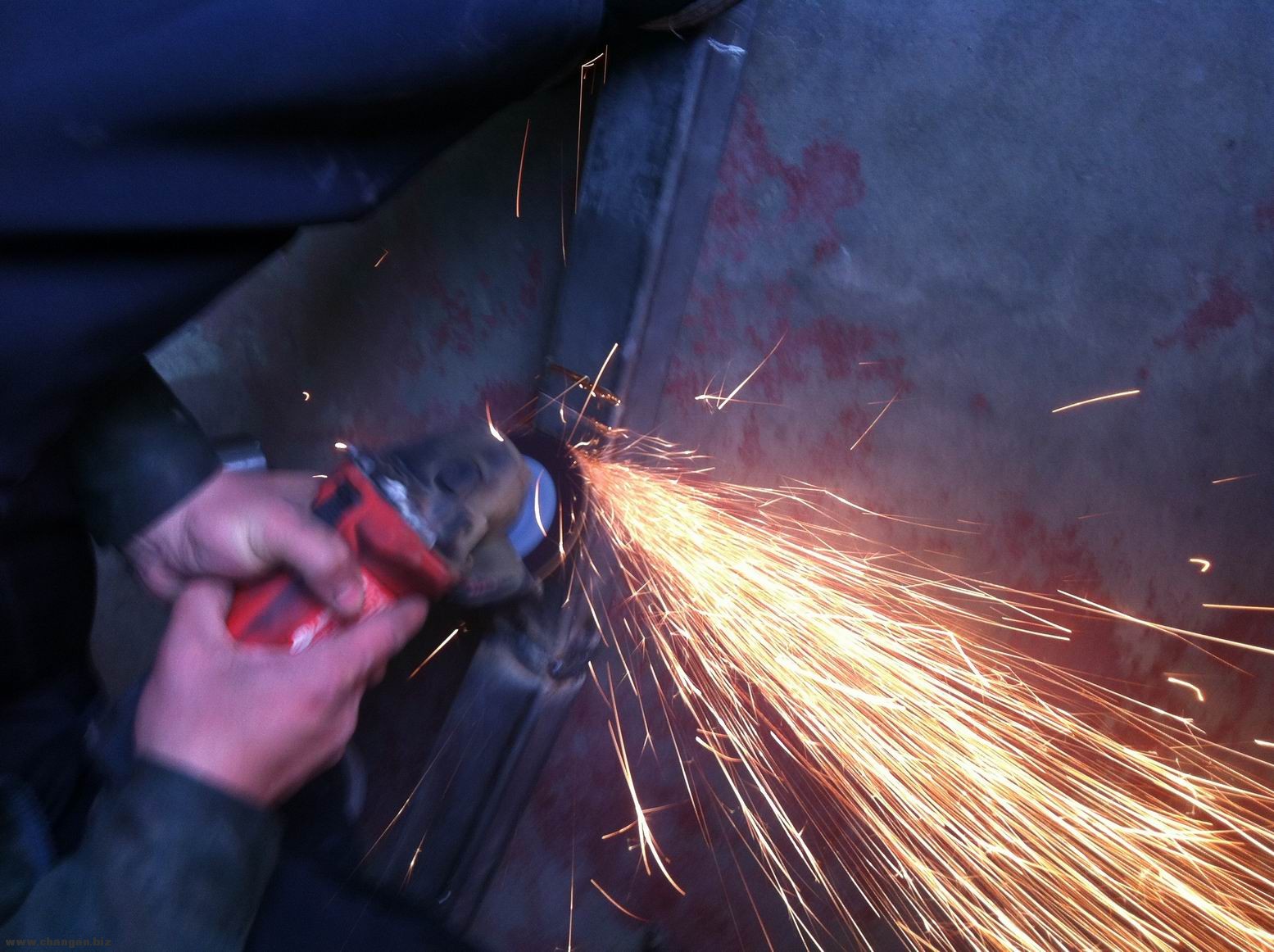

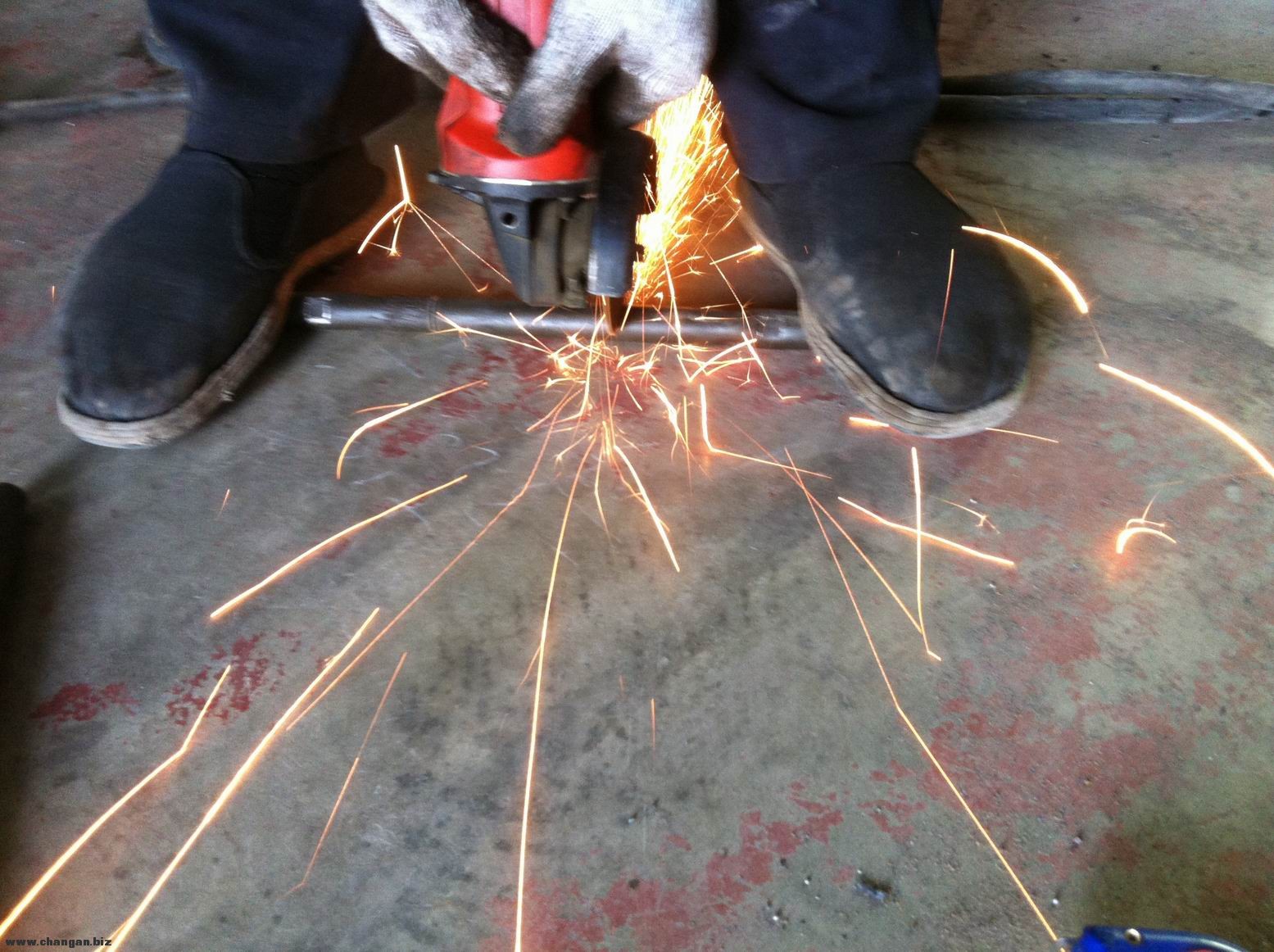

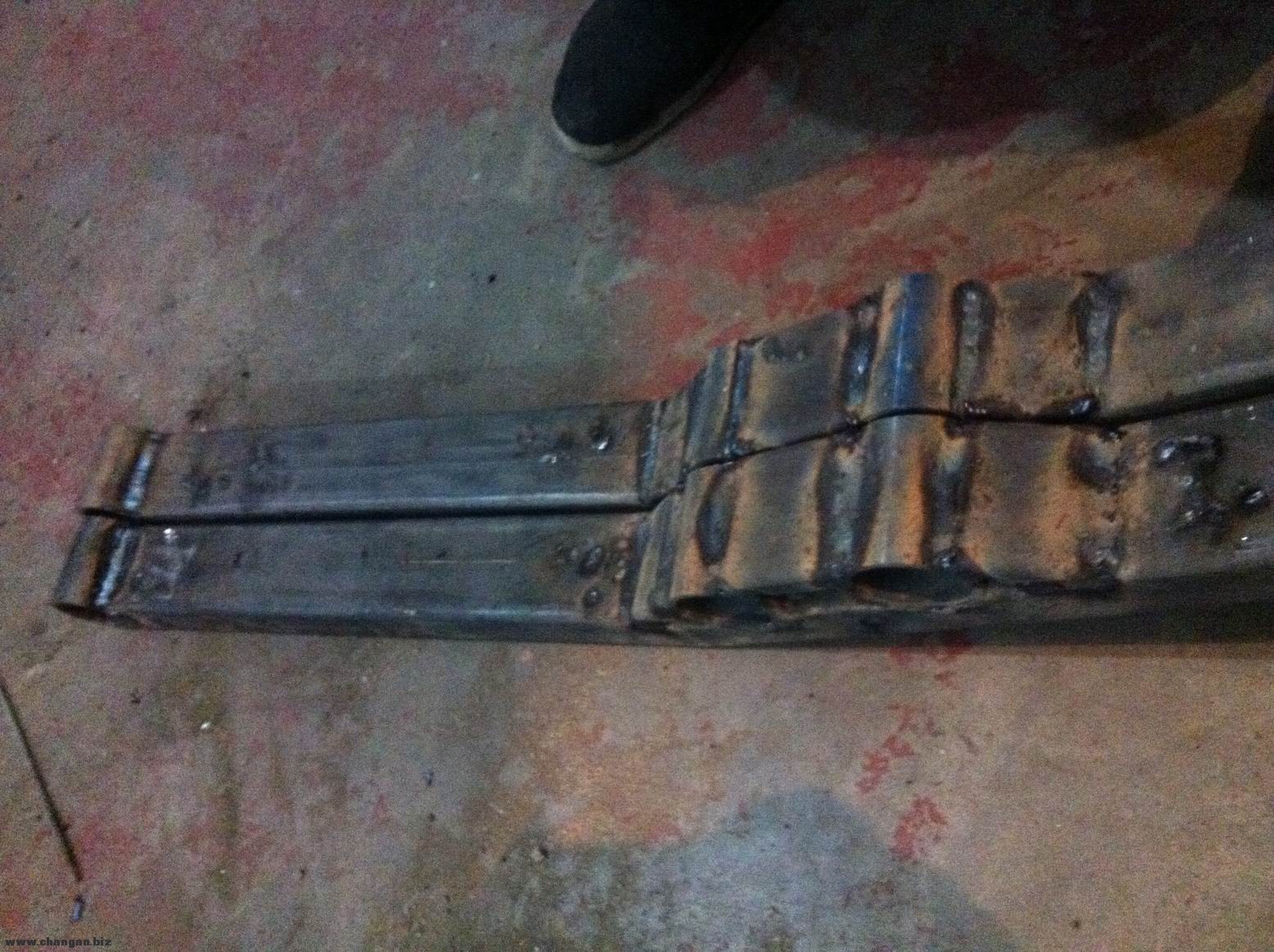

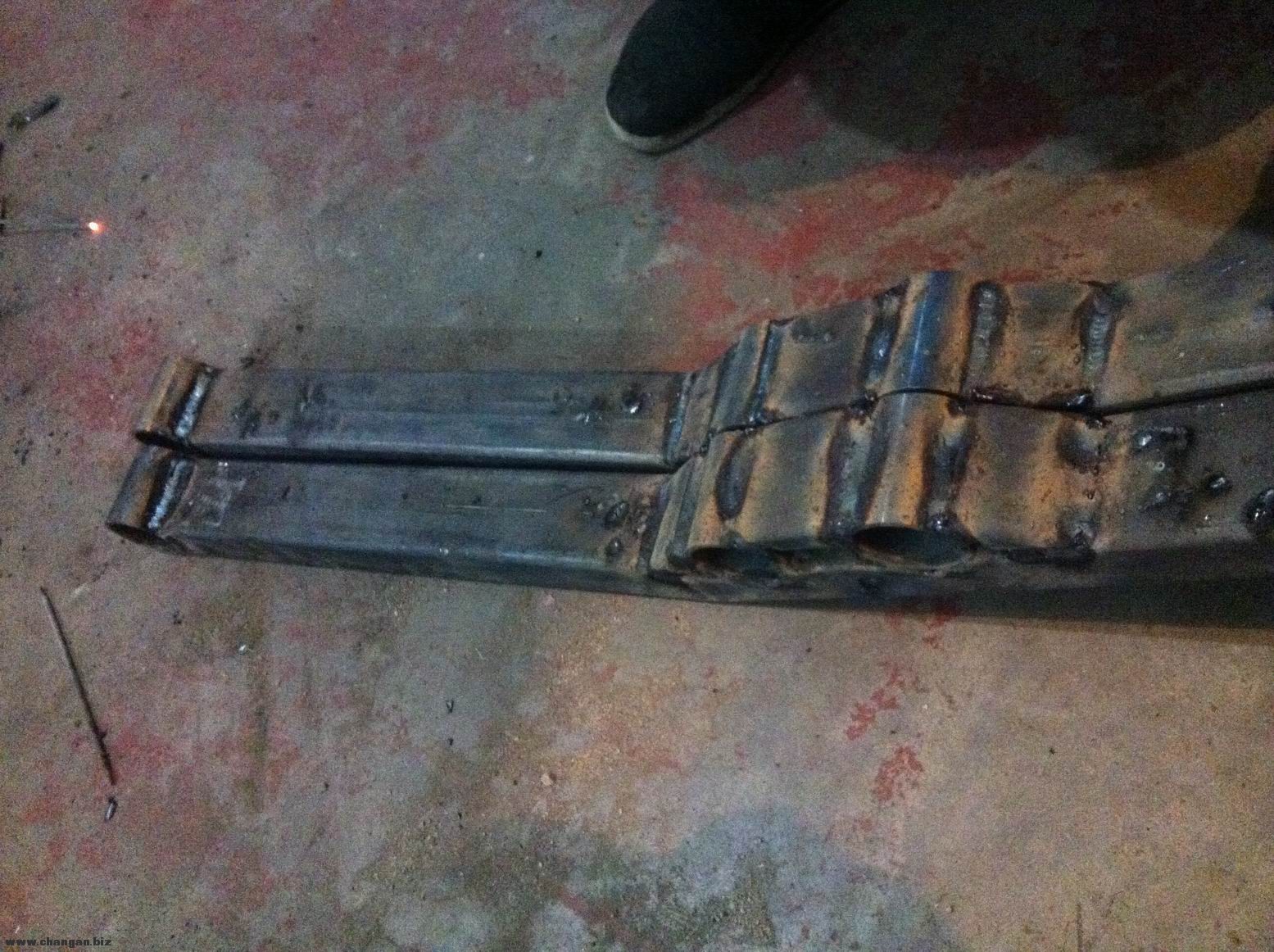

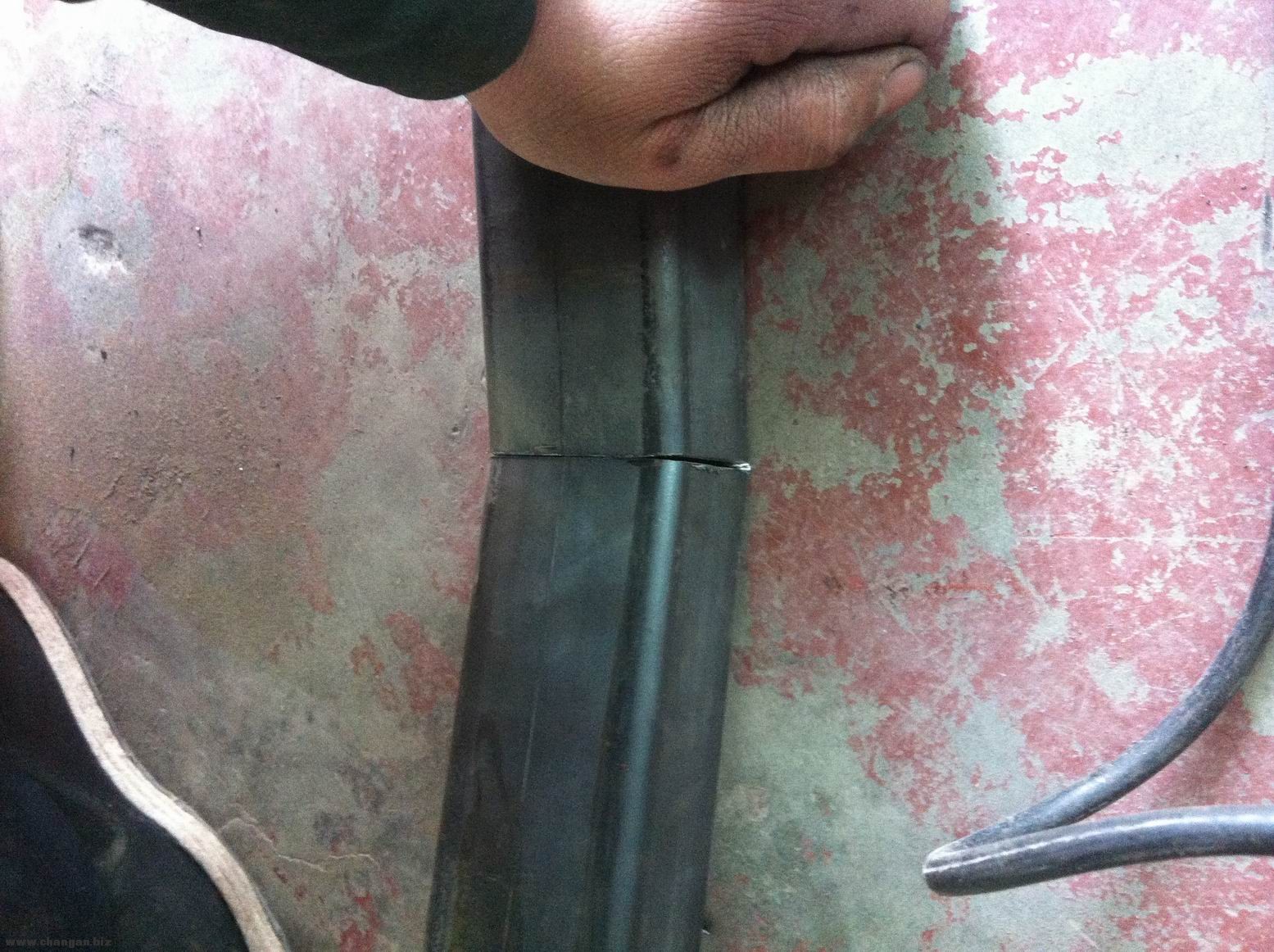

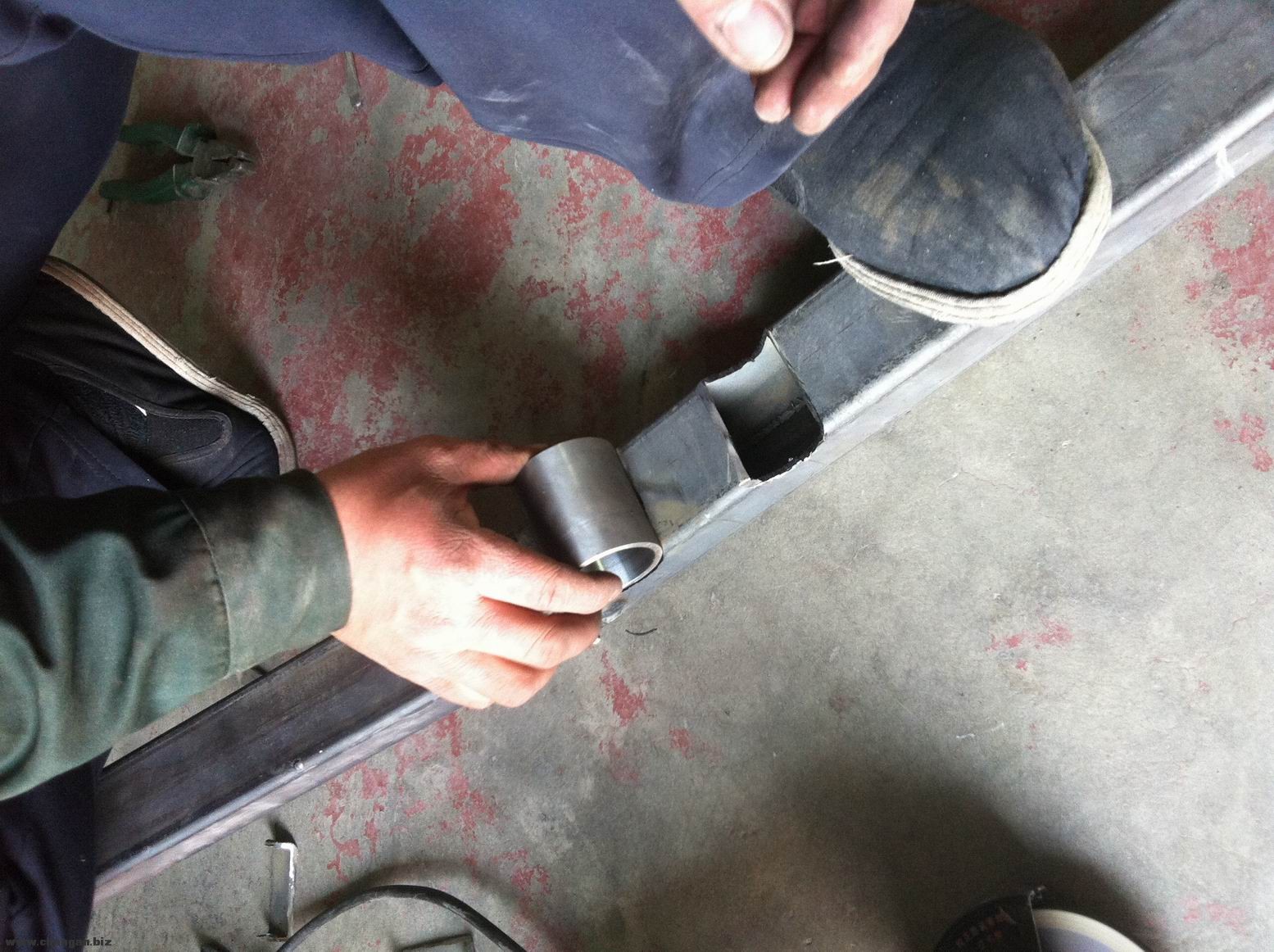

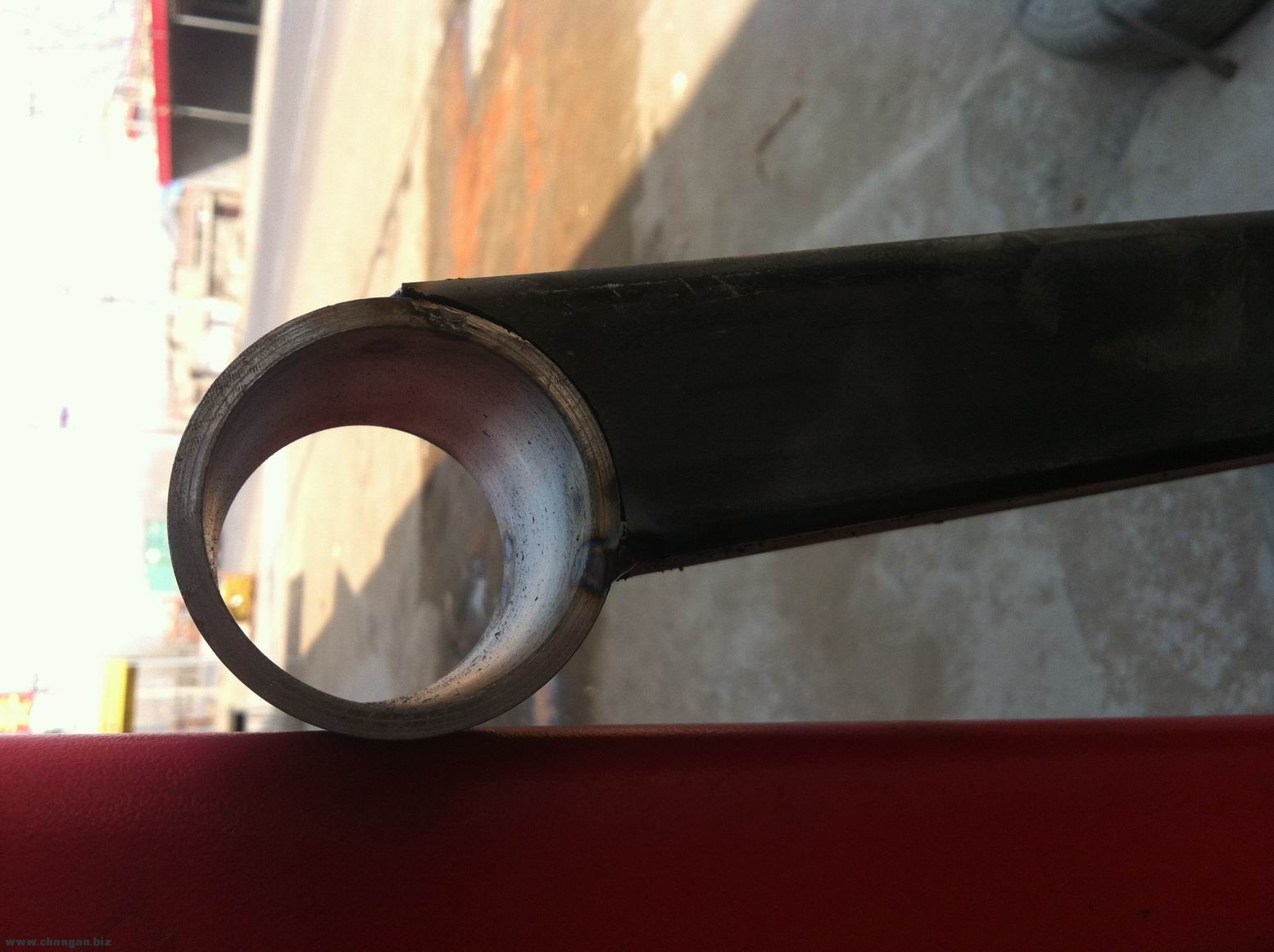

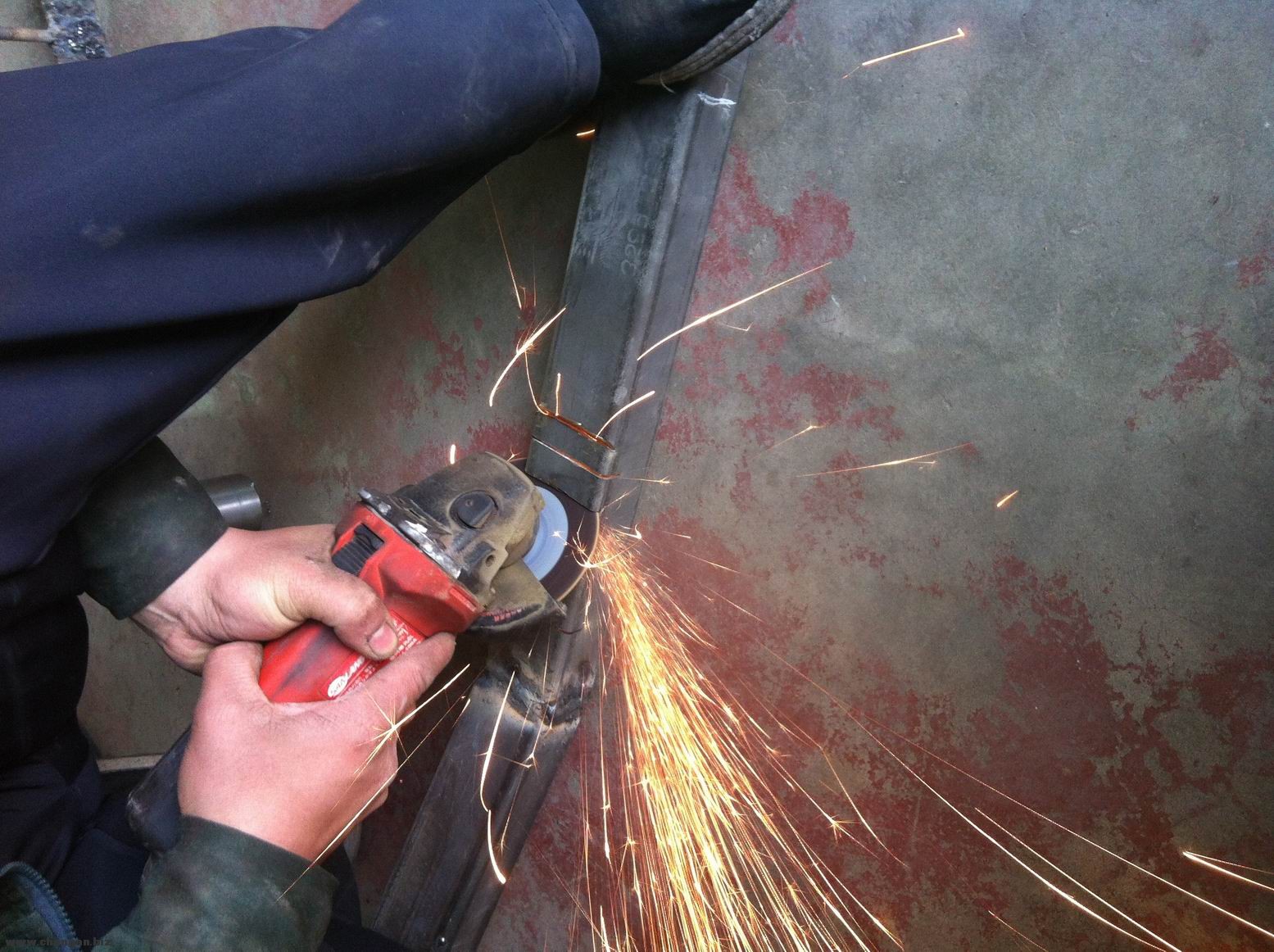

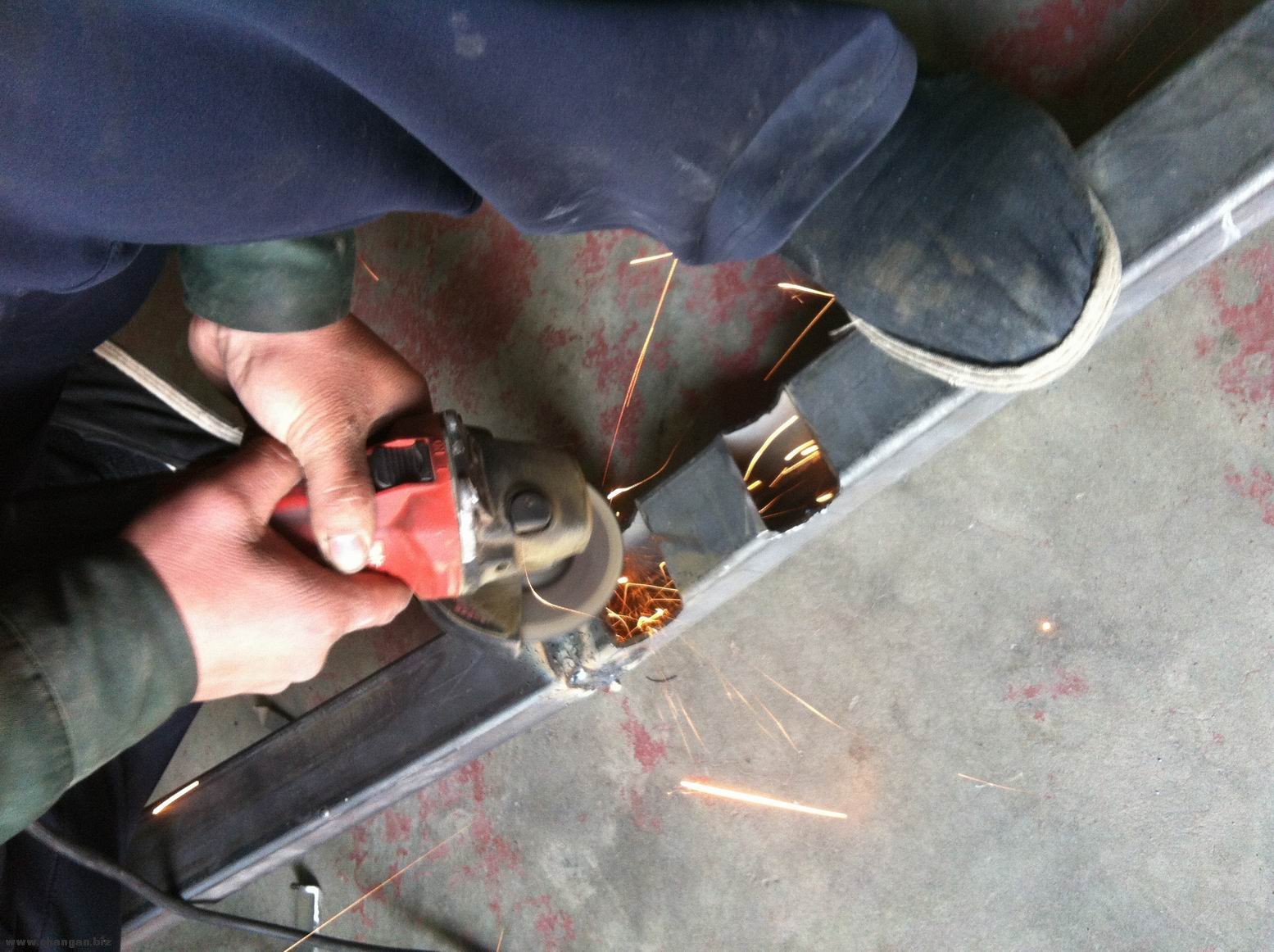

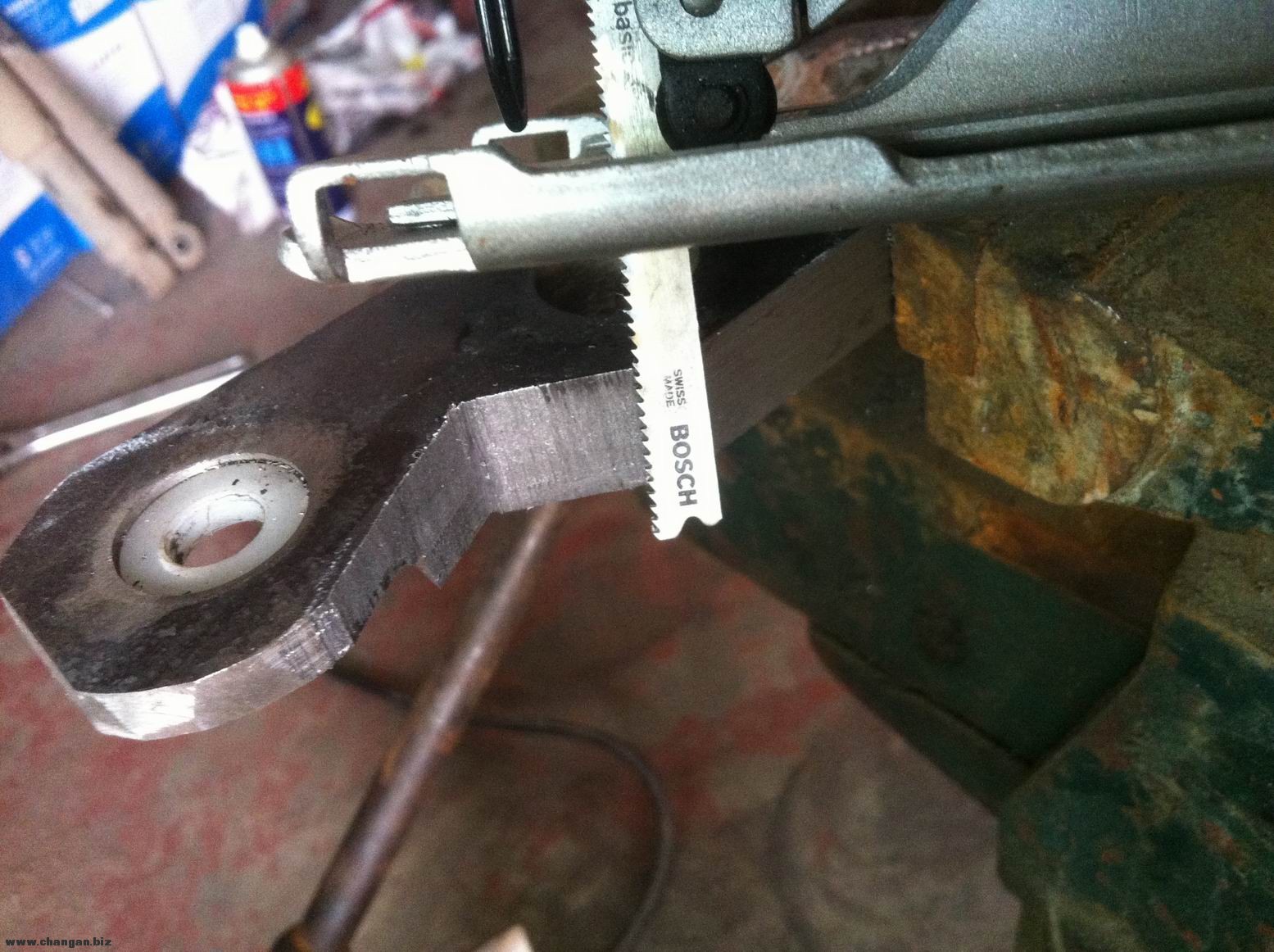

由于条件有限,只能暴力切割加工,看看加工的如何
调整大小 IMG_5957.jpg 调整大小 IMG_5958.jpg 调整大小 IMG_5961.jpg 调整大小 IMG_5962.jpg 调整大小 IMG_5963.jpg

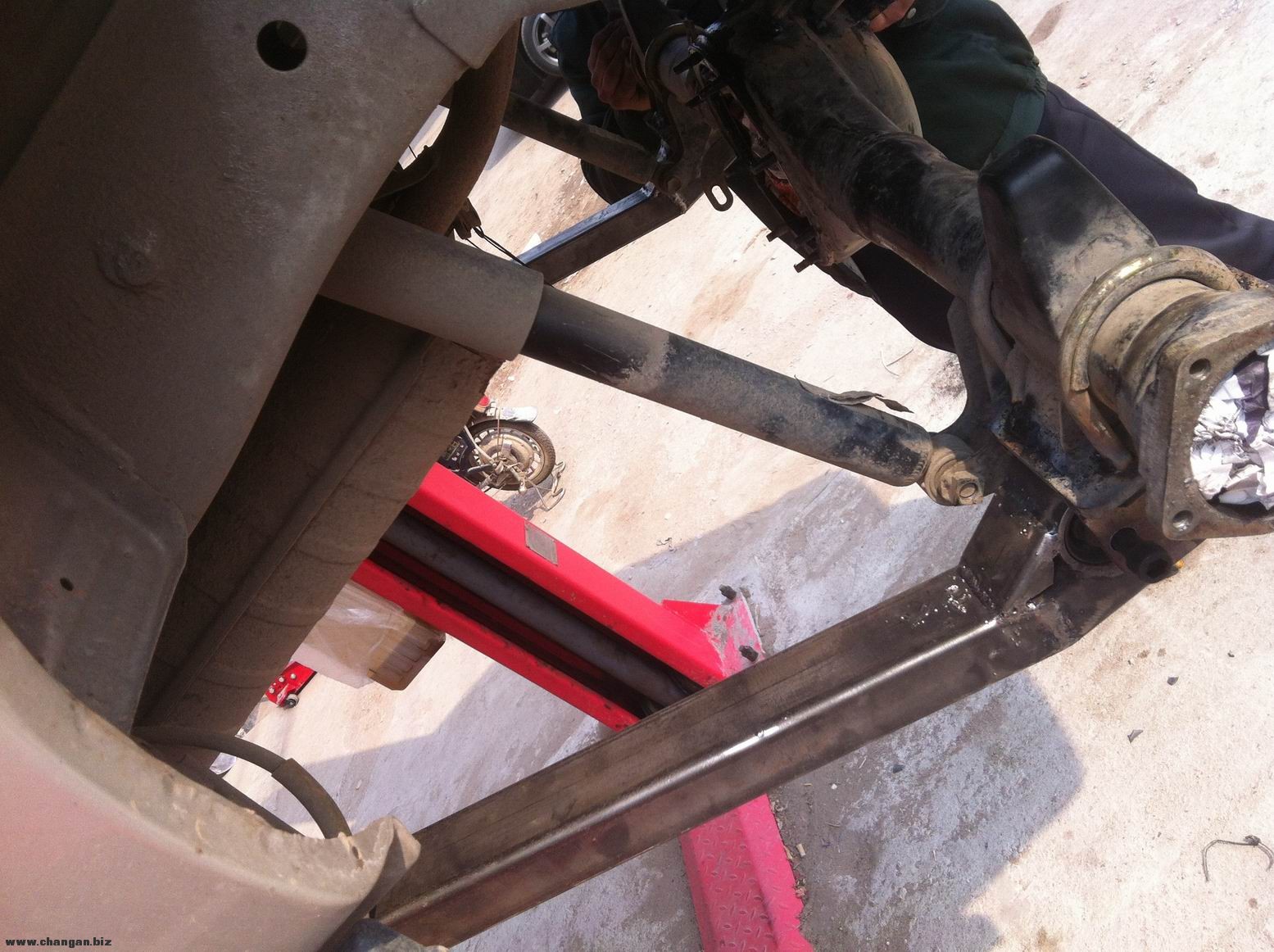

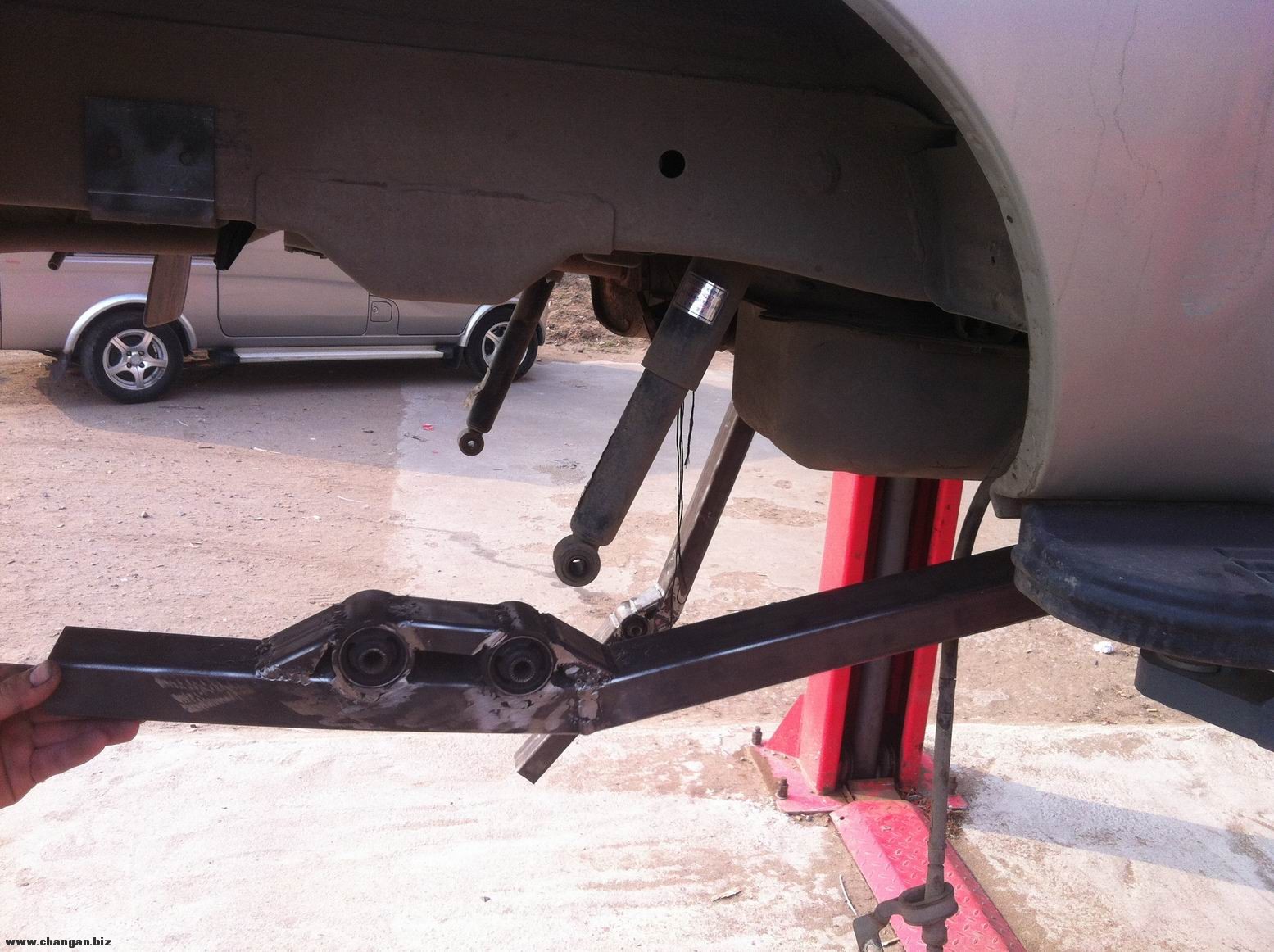

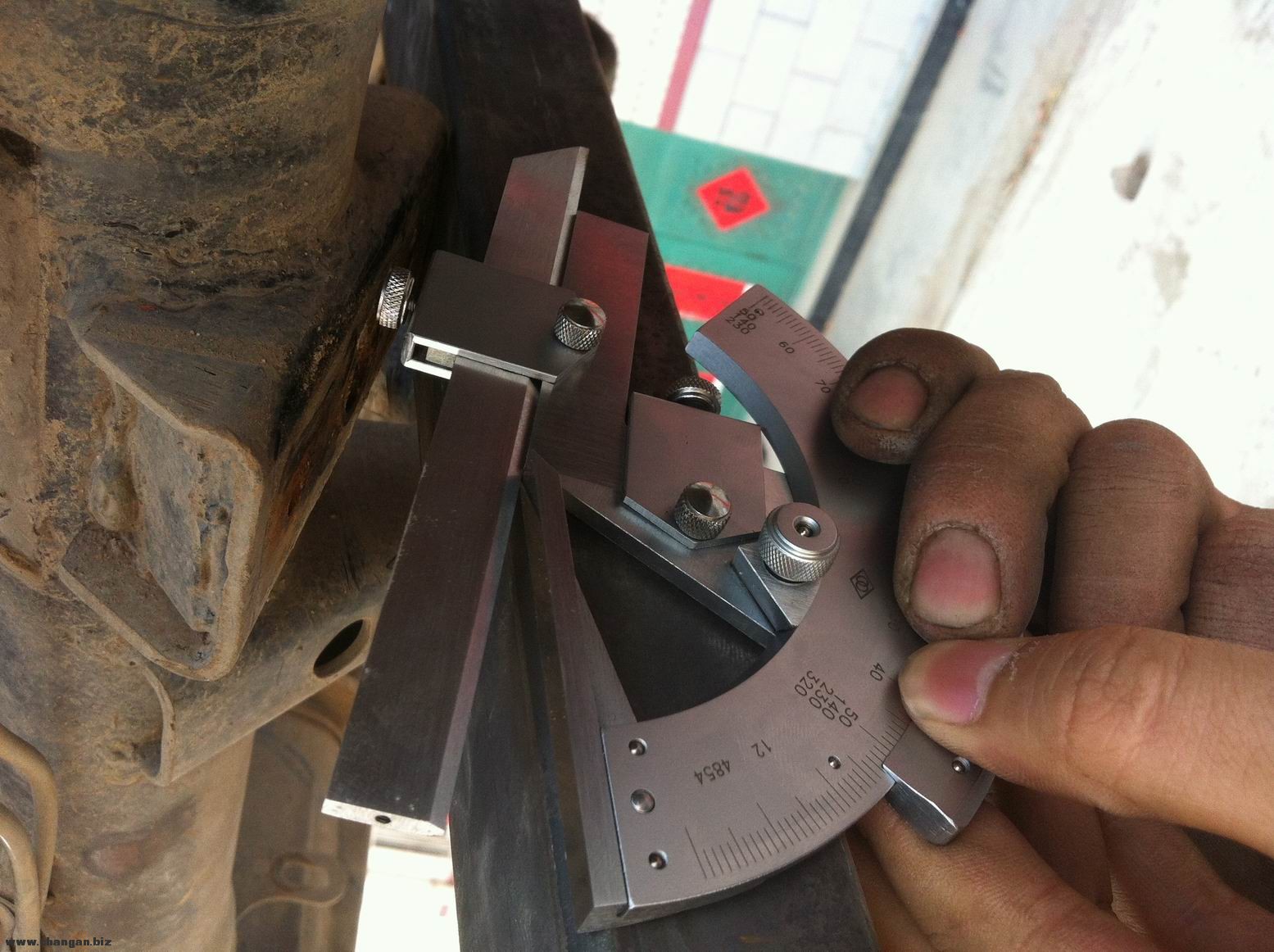

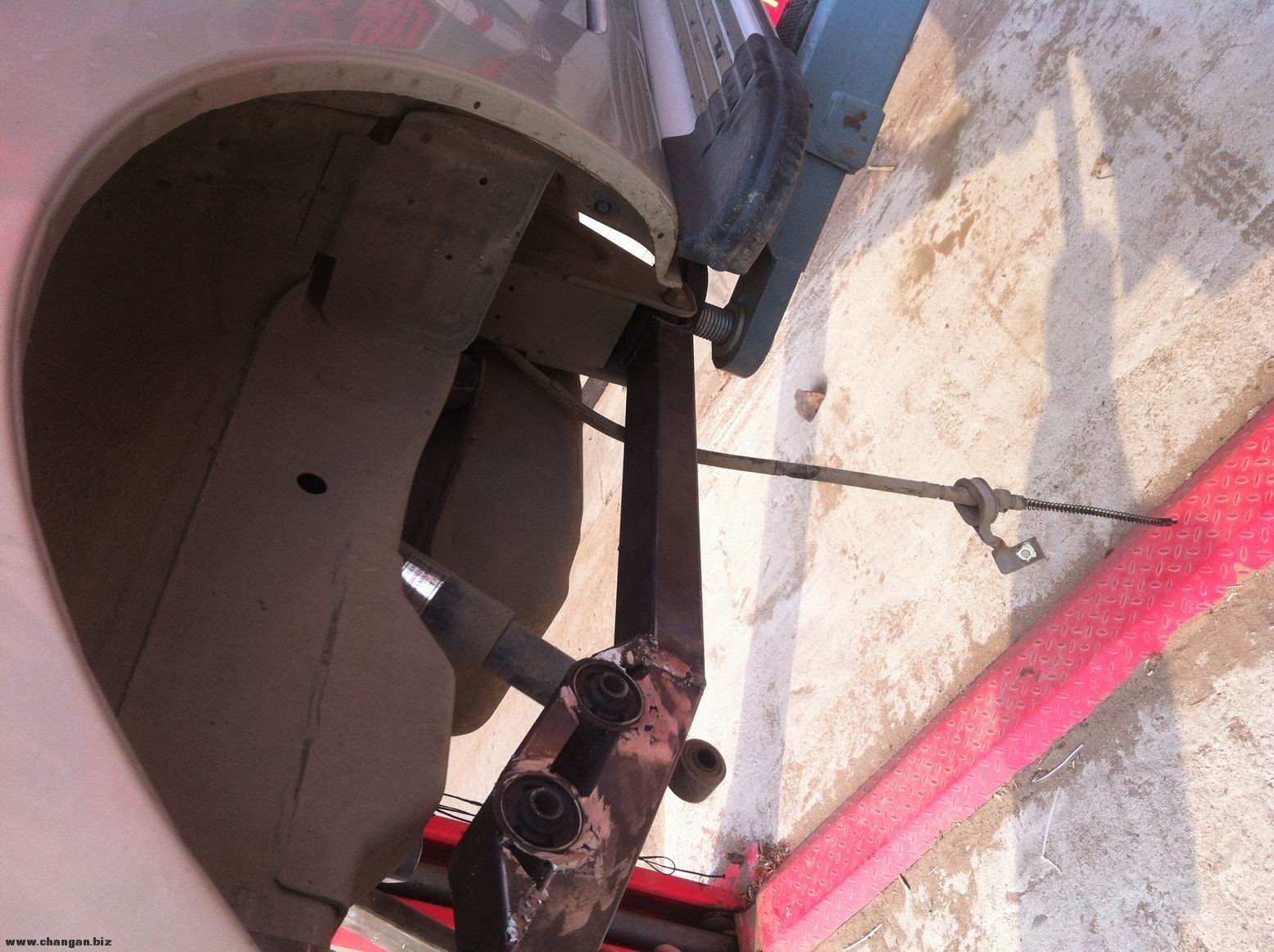

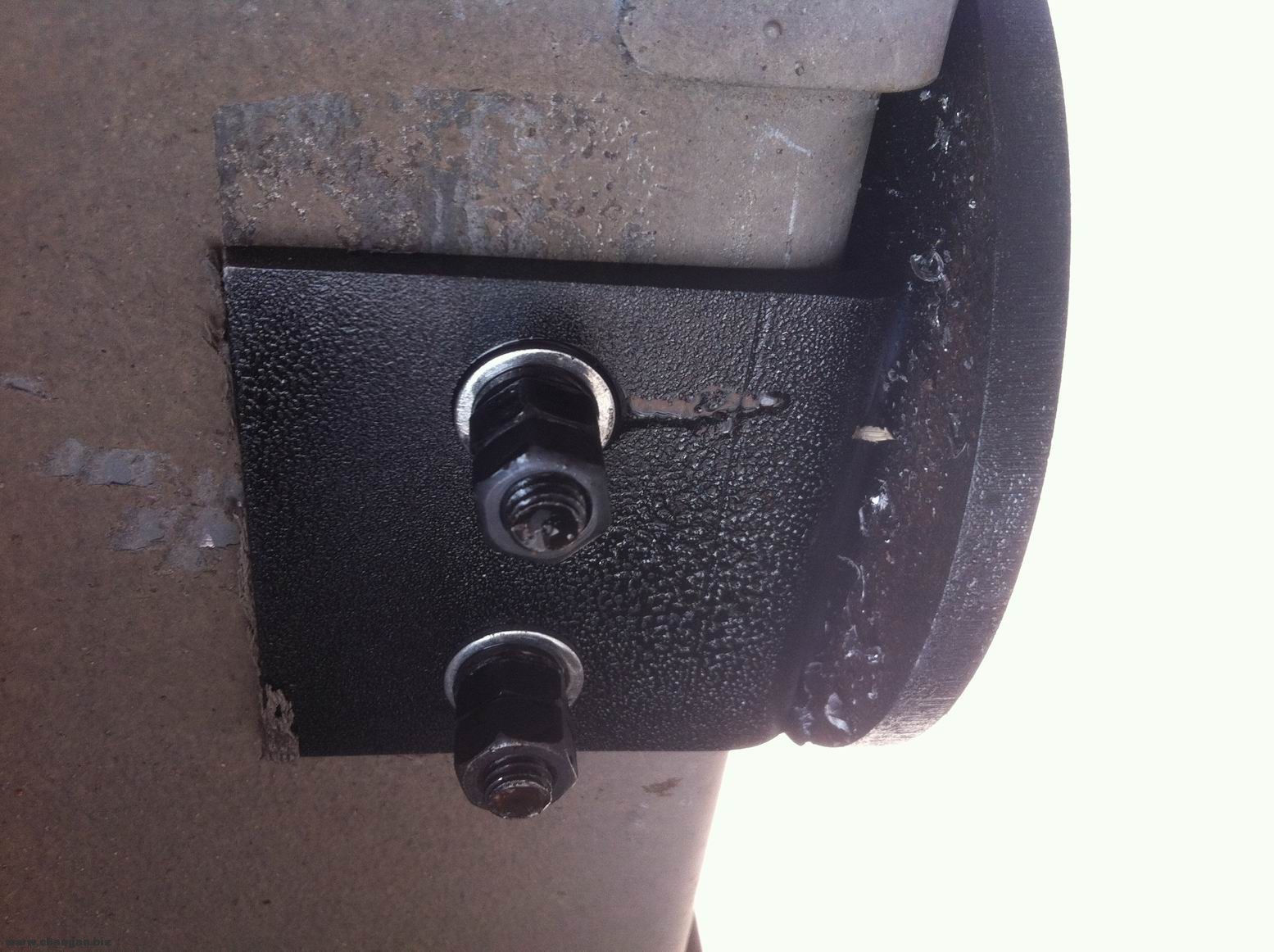

装上连杆座和托臂测量托臂的角度,继续加工了一下托臂座的形状
调整大小 IMG_5965.jpg 调整大小 IMG_5966.jpg 调整大小 IMG_5967.jpg 调整大小 IMG_5971.jpg 调整大小 IMG_5972.jpg 调整大小 IMG_5975.jpg 调整大小 IMG_5977.jpg 调整大小 IMG_5979.jpg

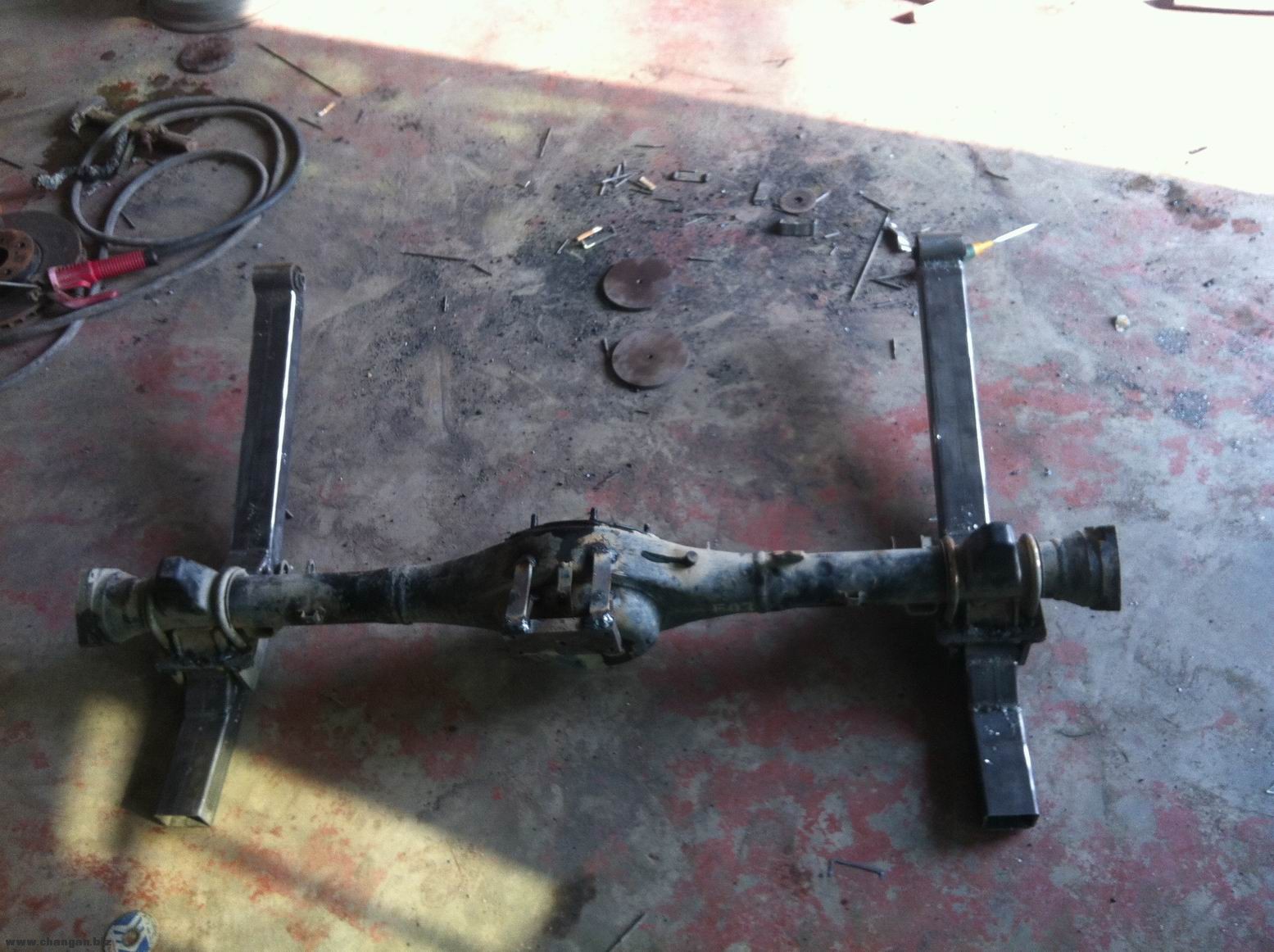

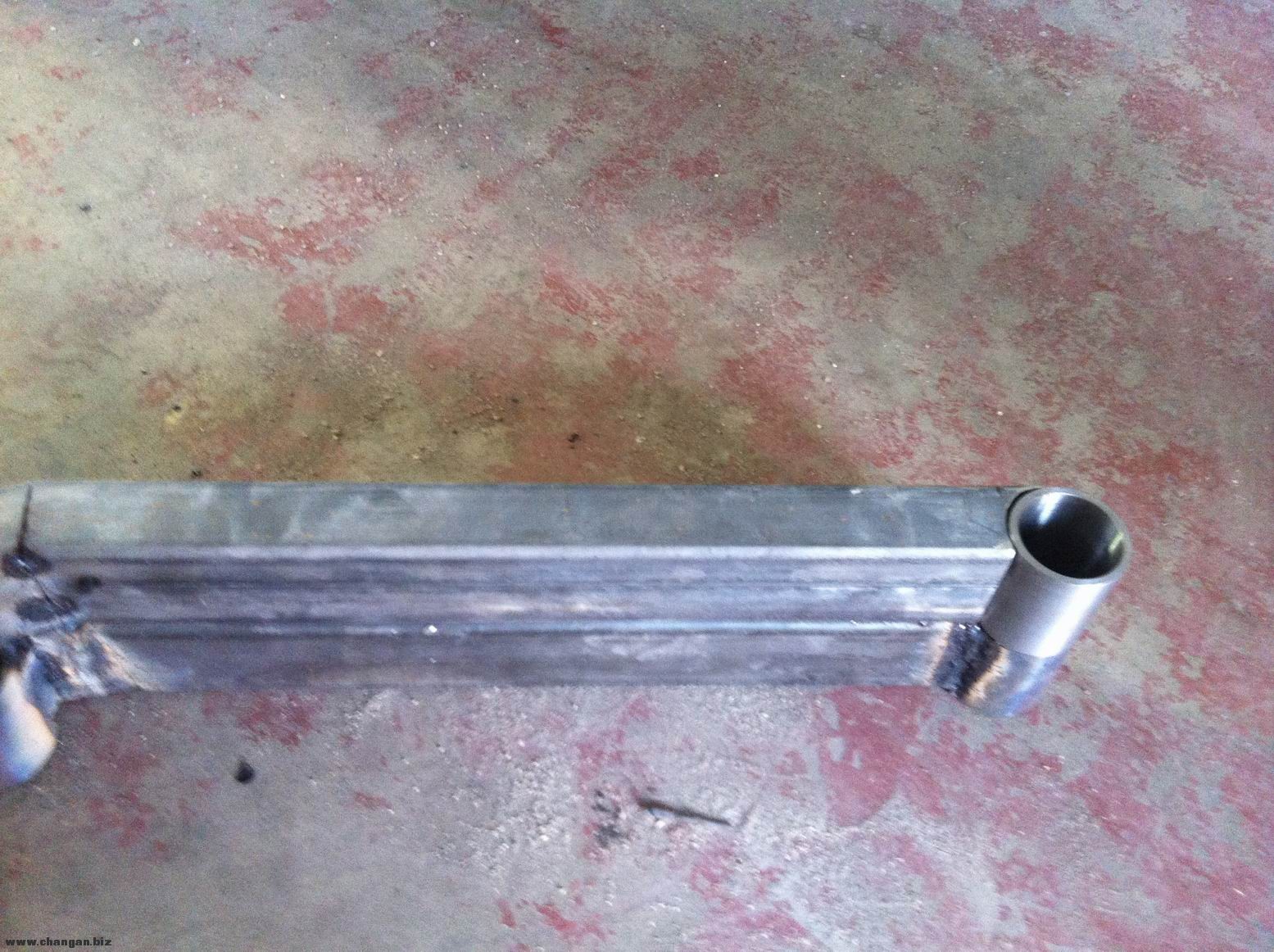

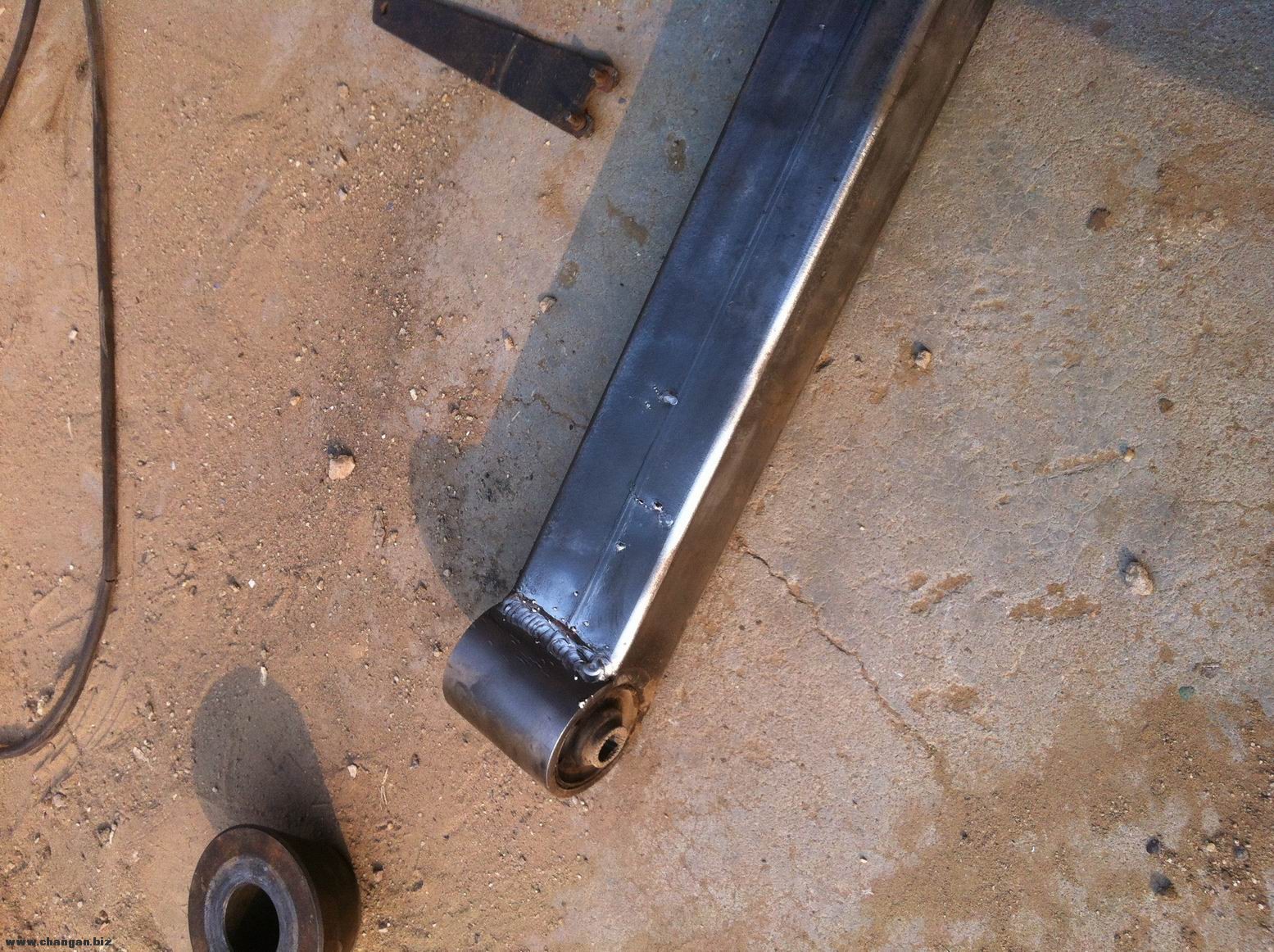

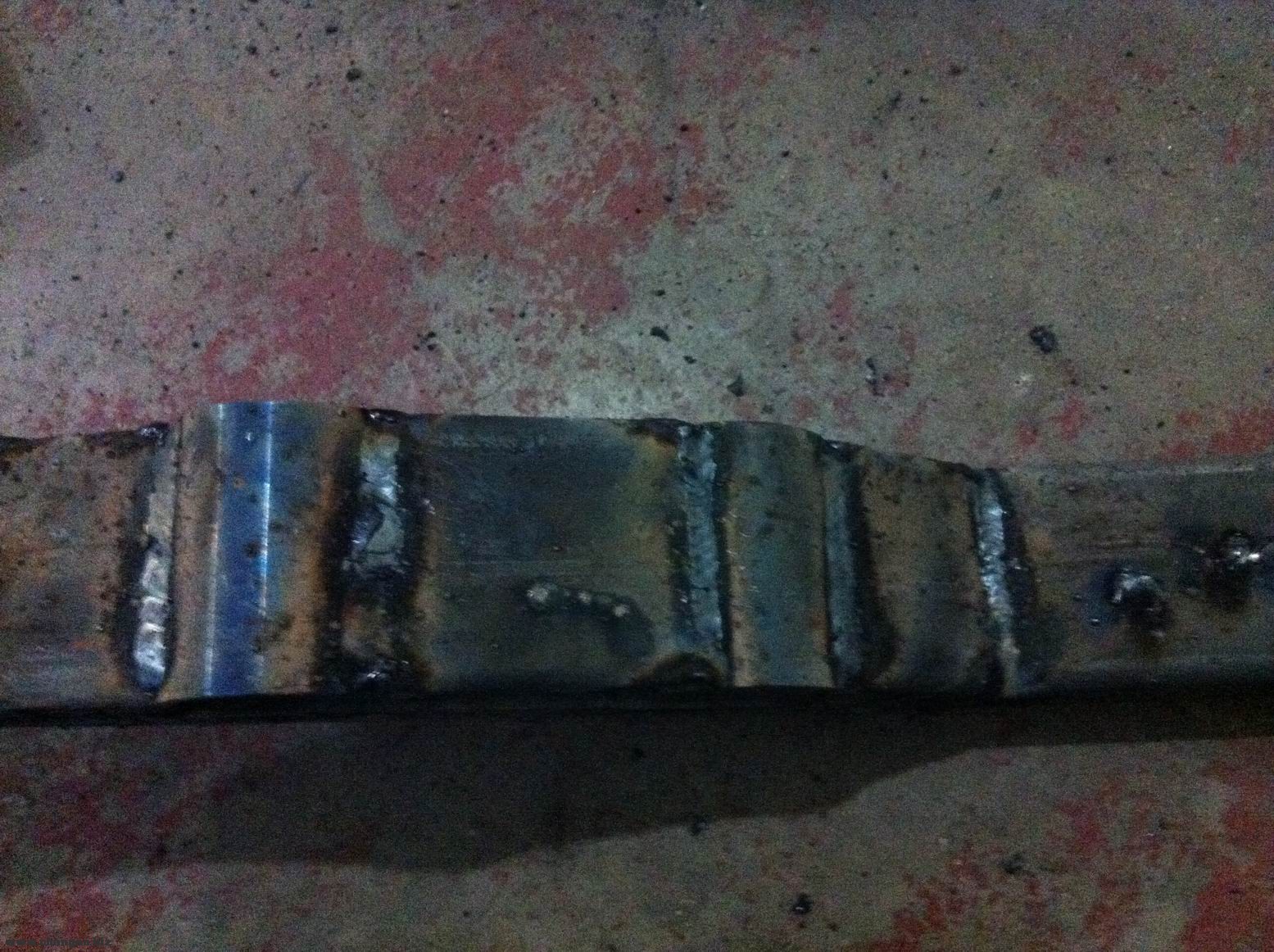

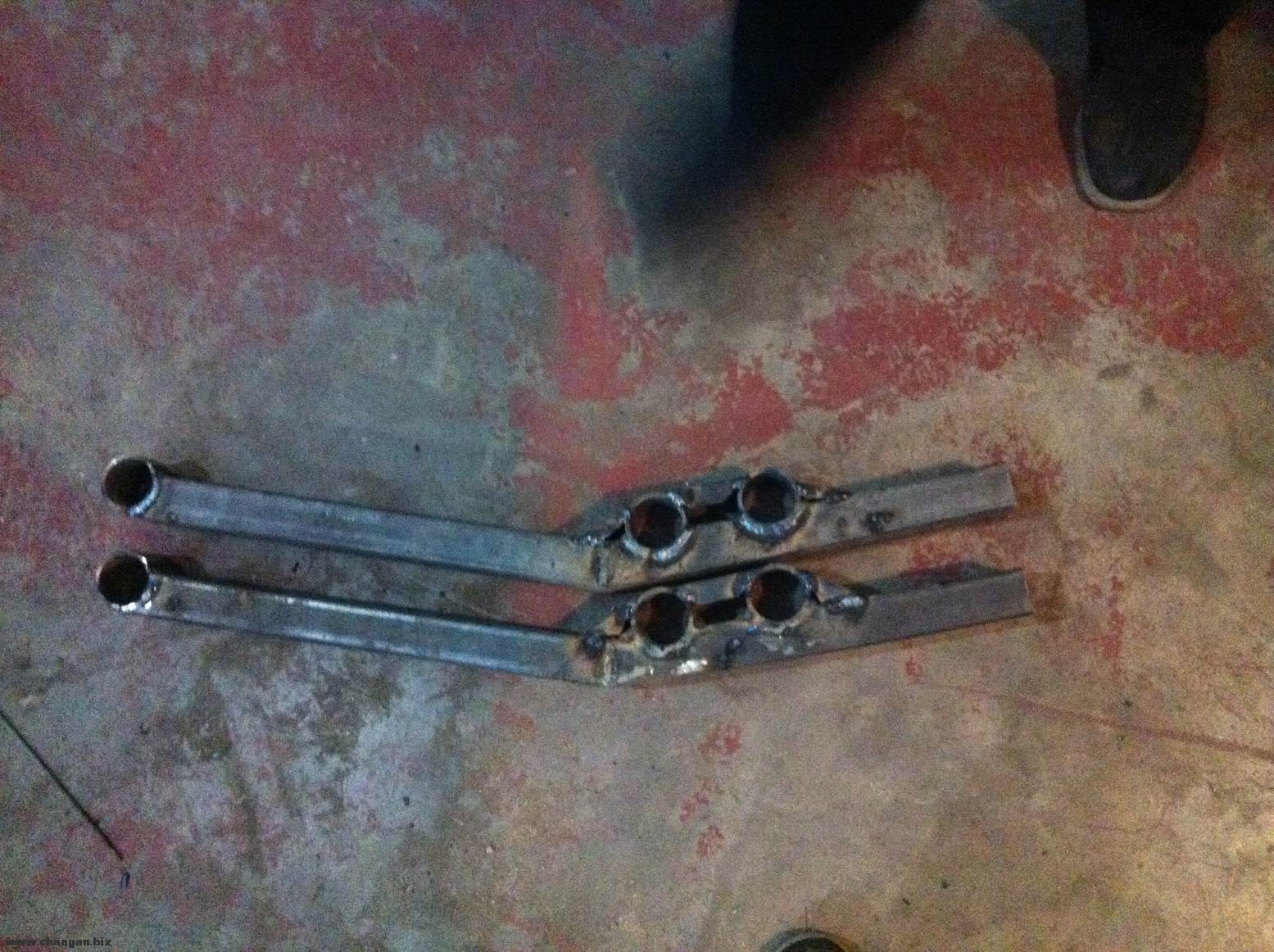

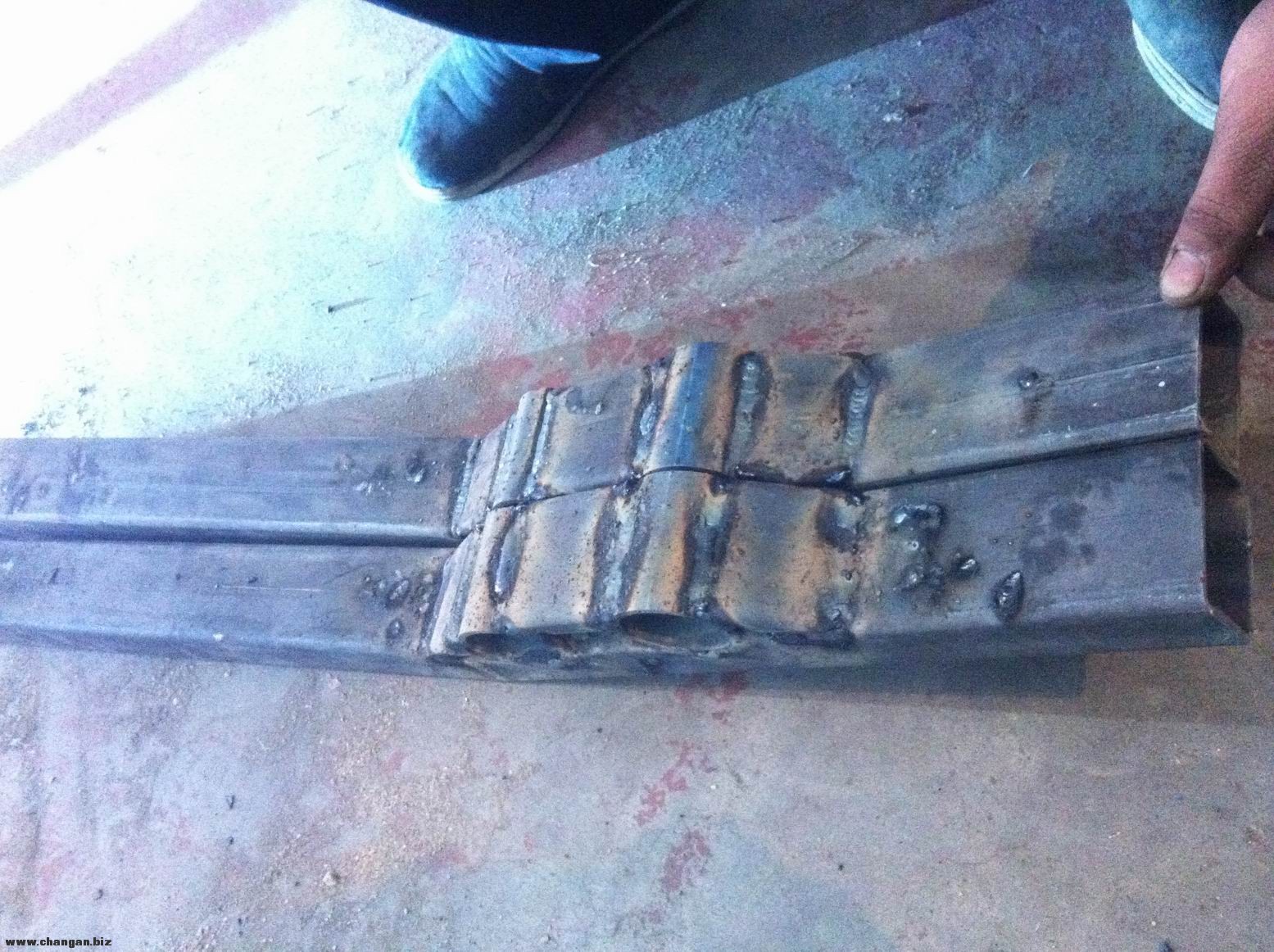

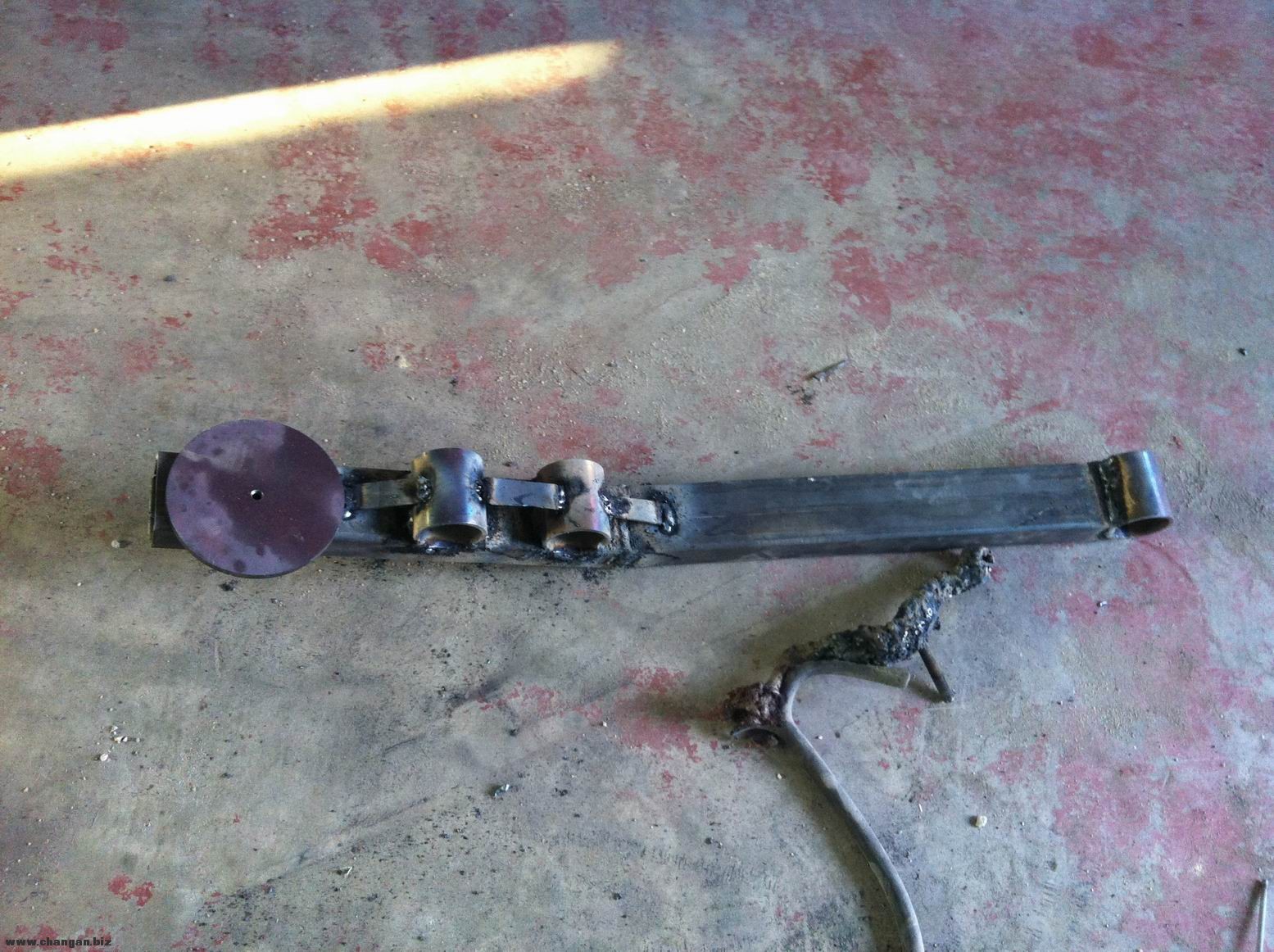

继续加工托臂,由于自毕业后10多年没有动过电焊机,本人焊接的件是惨不忍睹,不过后期又请了高人协助,再次还得再次感谢我的好哥们和帮助焊接的高人

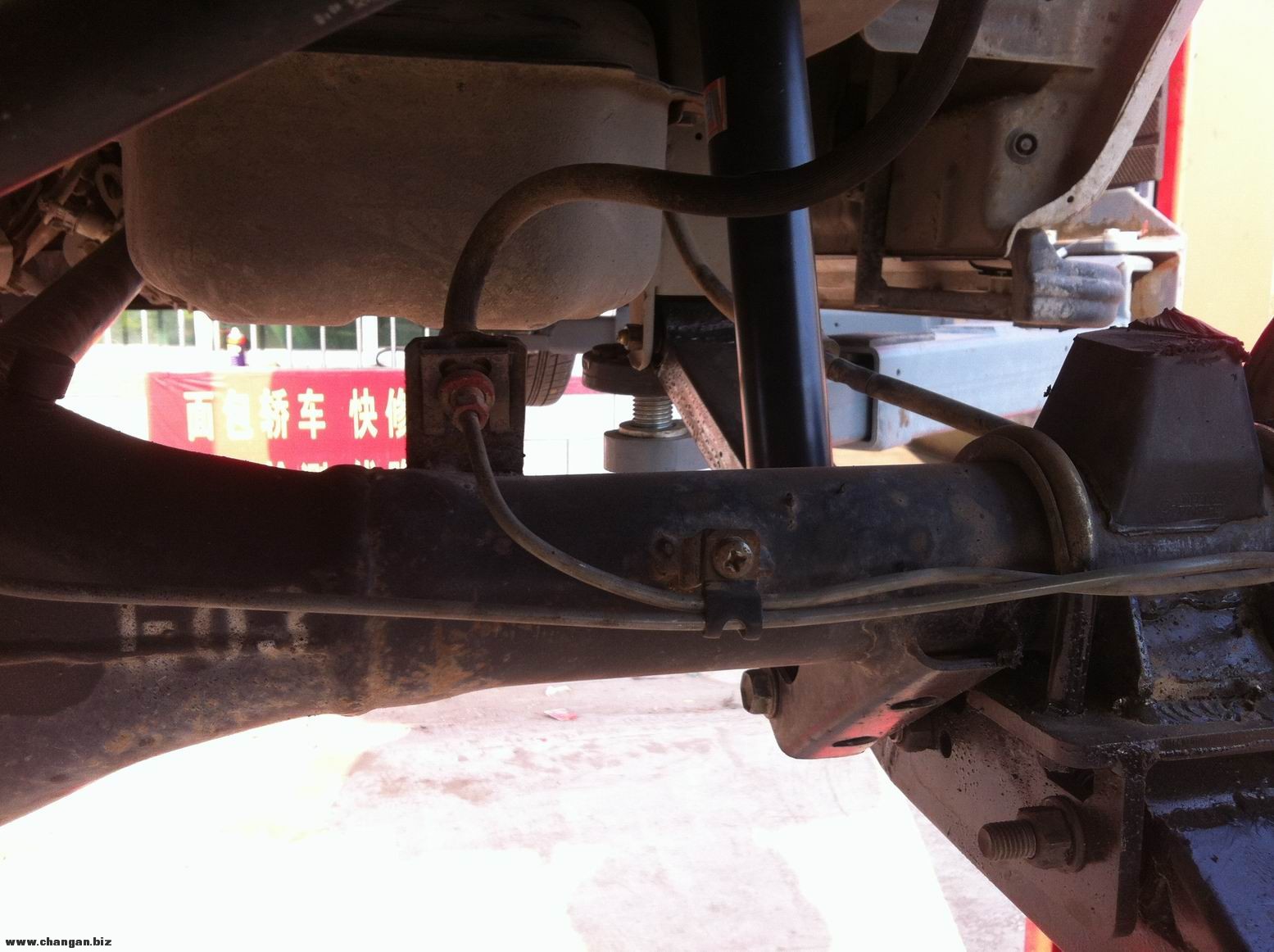

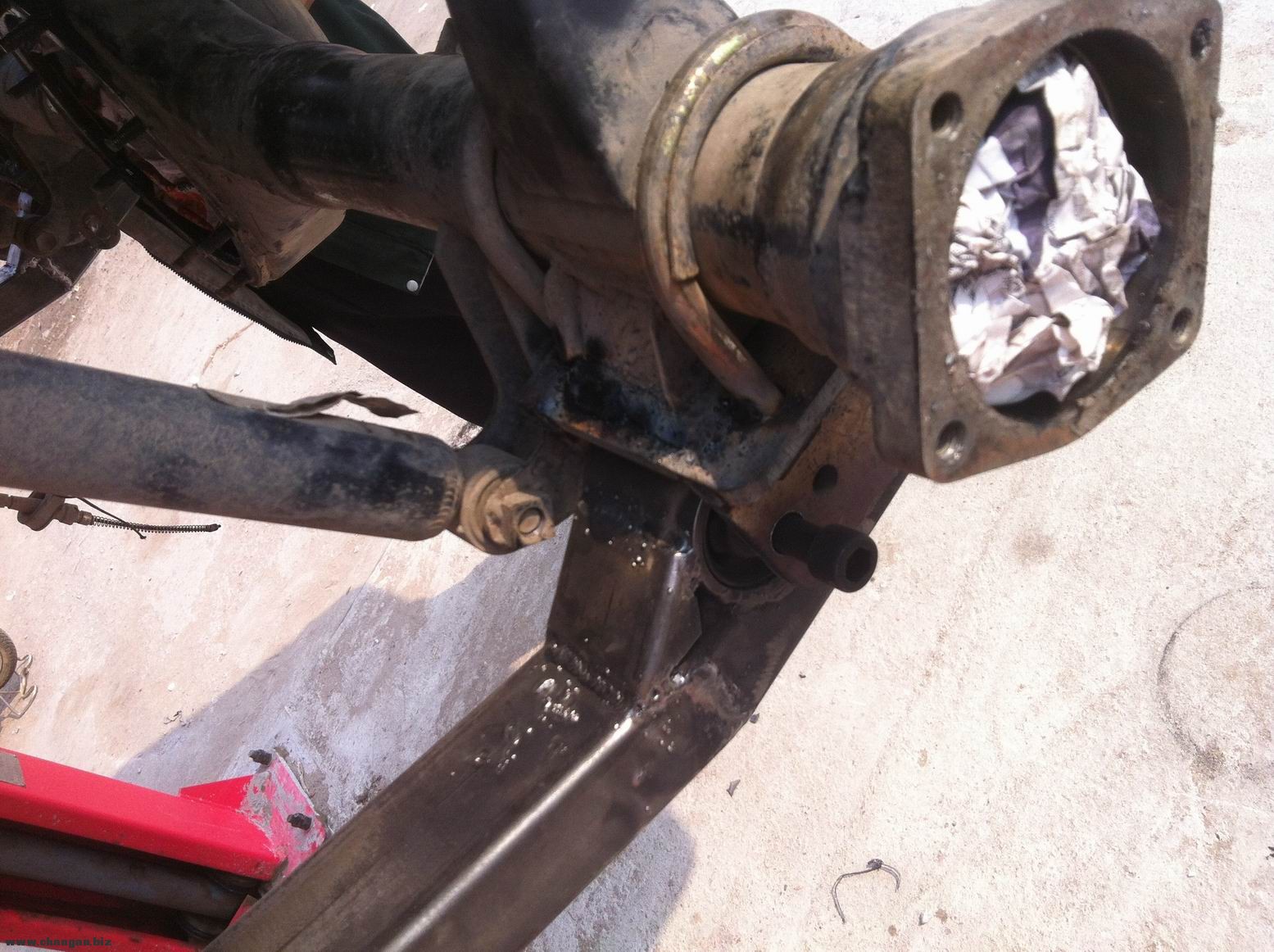

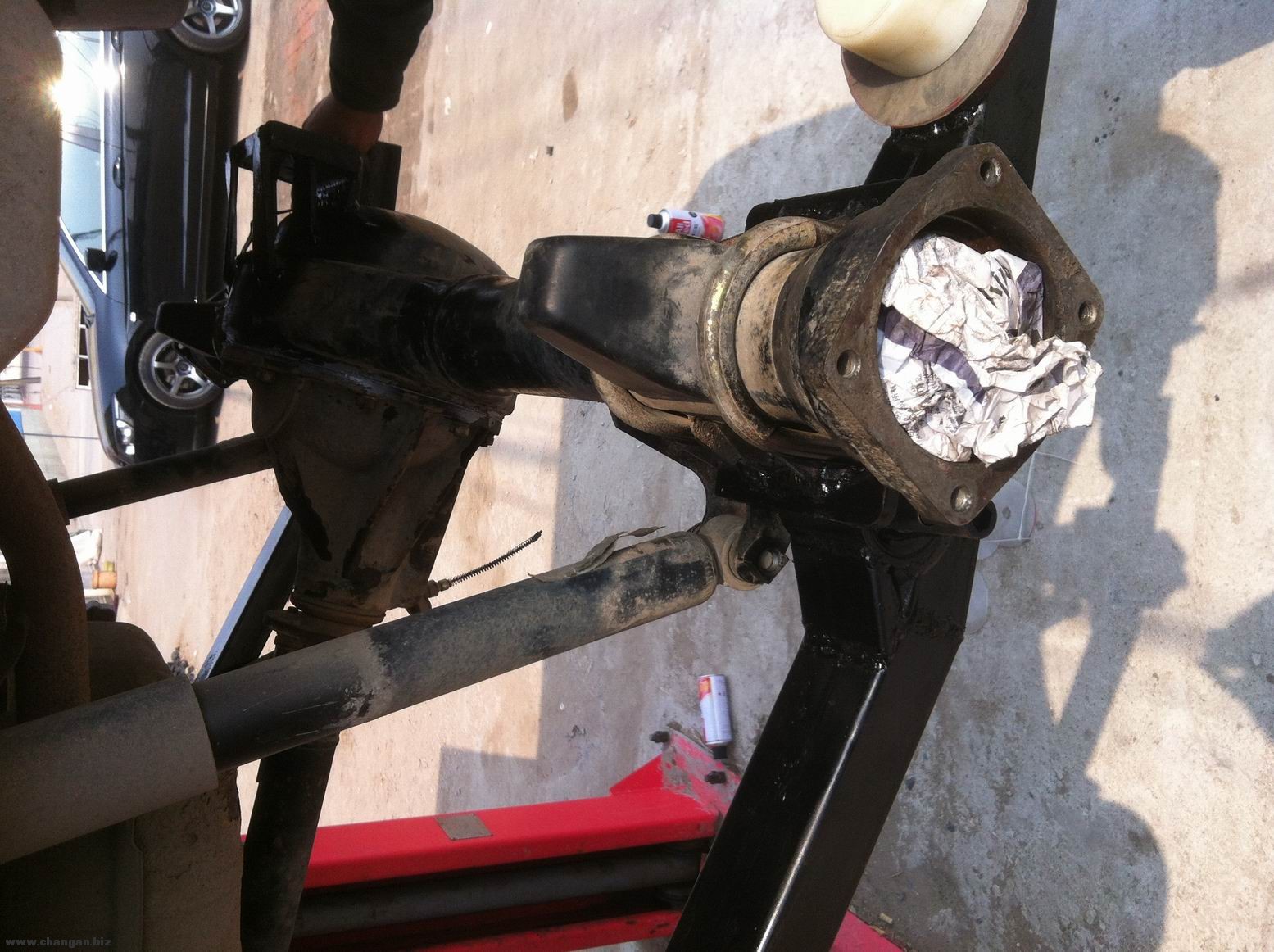

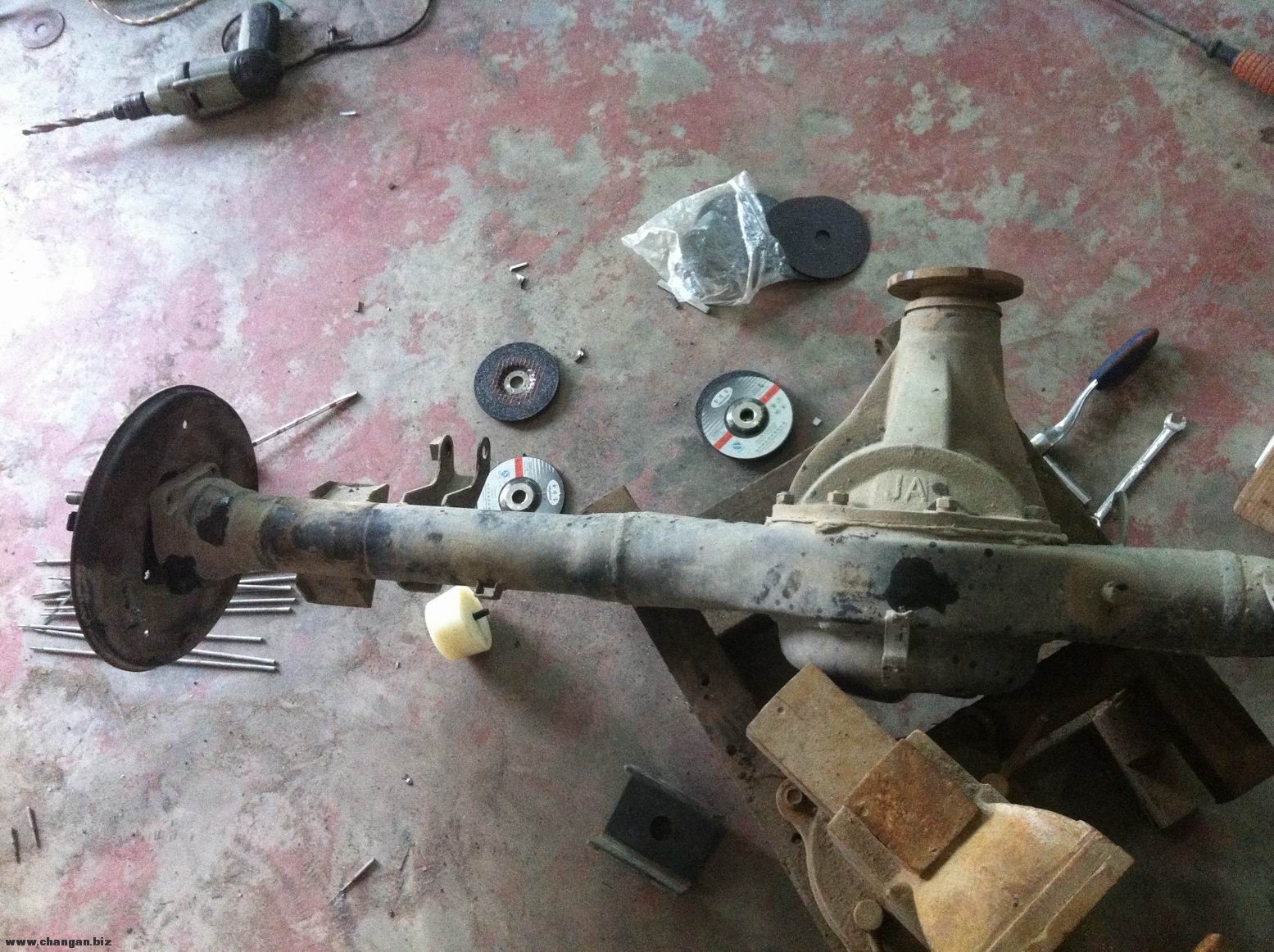

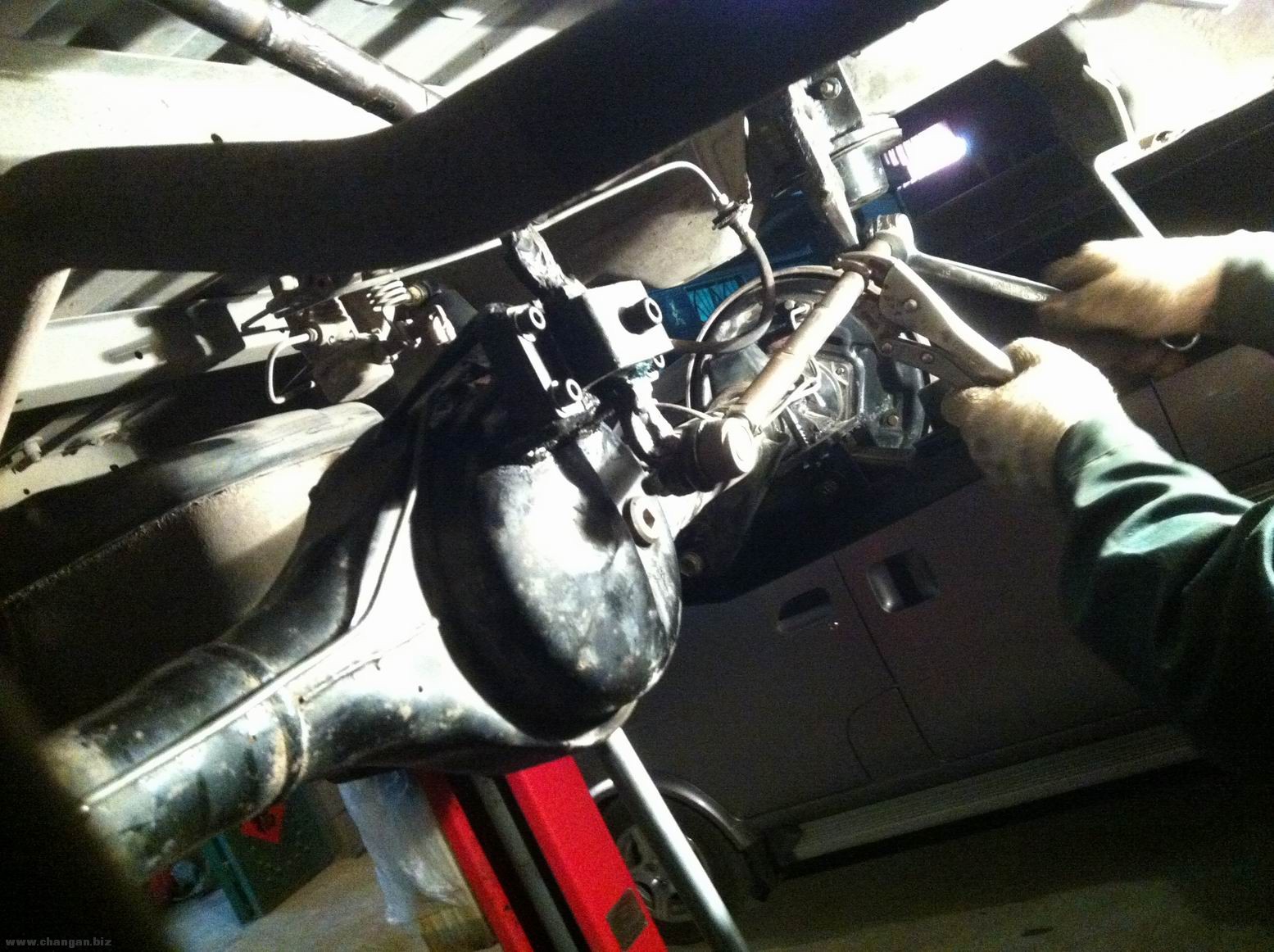

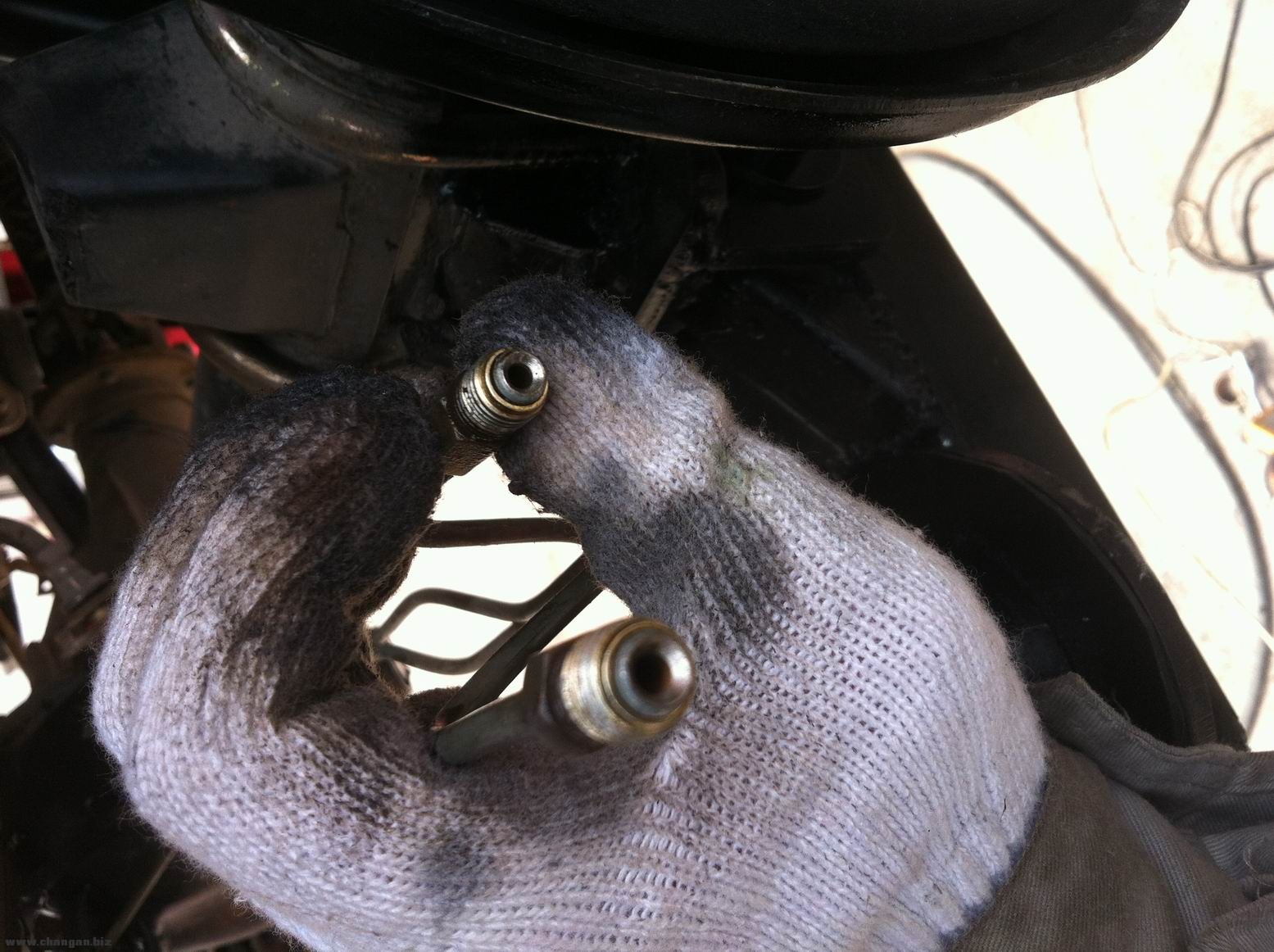

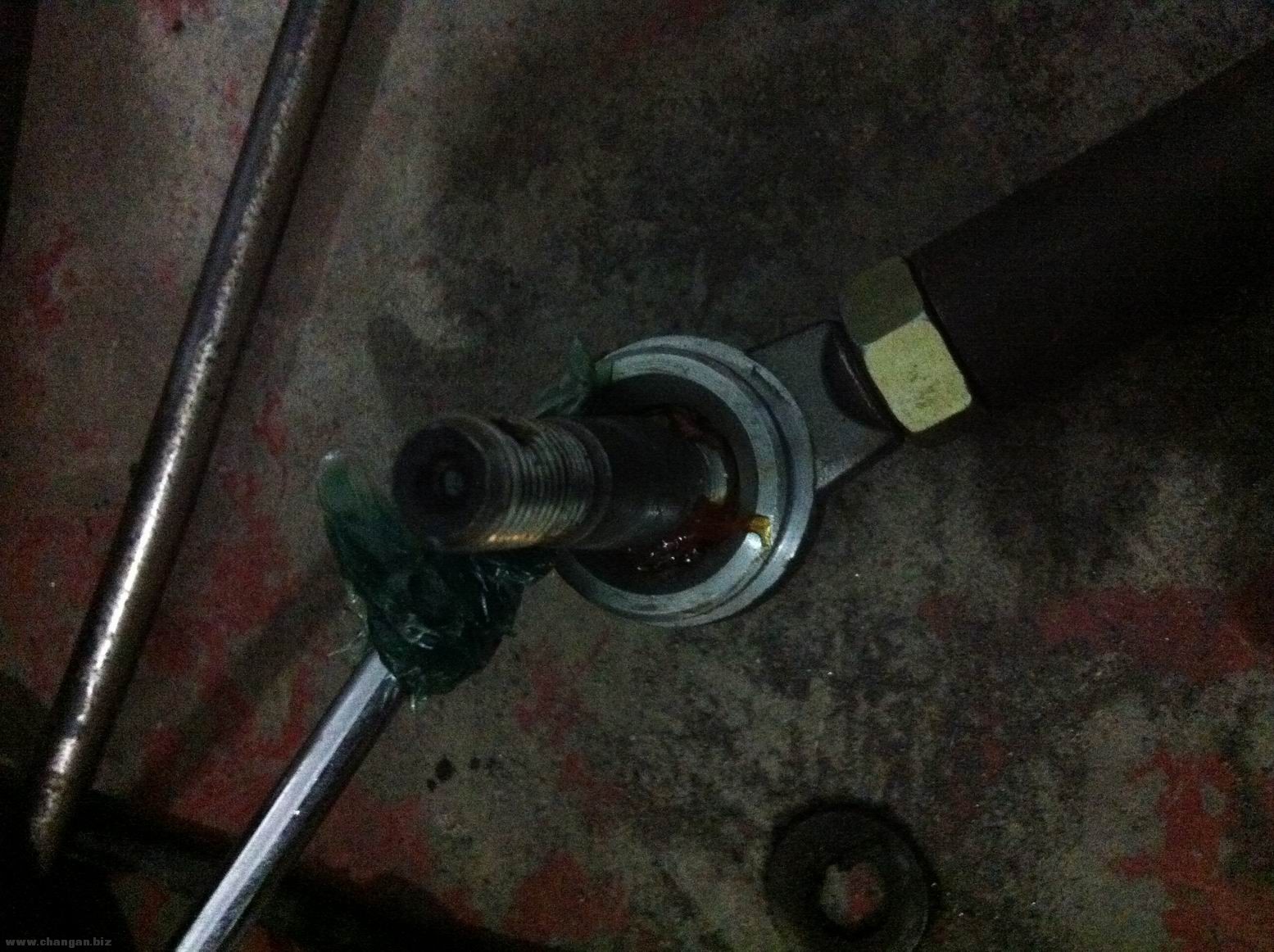

下一步拆卸后桥,后桥油管接口的形状,(下一步改碟刹)我的油管是内突的。
由于时间关系剩余的150多张图片会在最近一两天内继续更新,感谢各位的观看 烦请等待 谢谢
今天继续更新,感谢大家的关注和回复,请多多提建议 谢谢
调整大小 IMG_6002.jpg 调整大小 IMG_6005.jpg 调整大小 IMG_6008.jpg 调整大小 IMG_6009.jpg

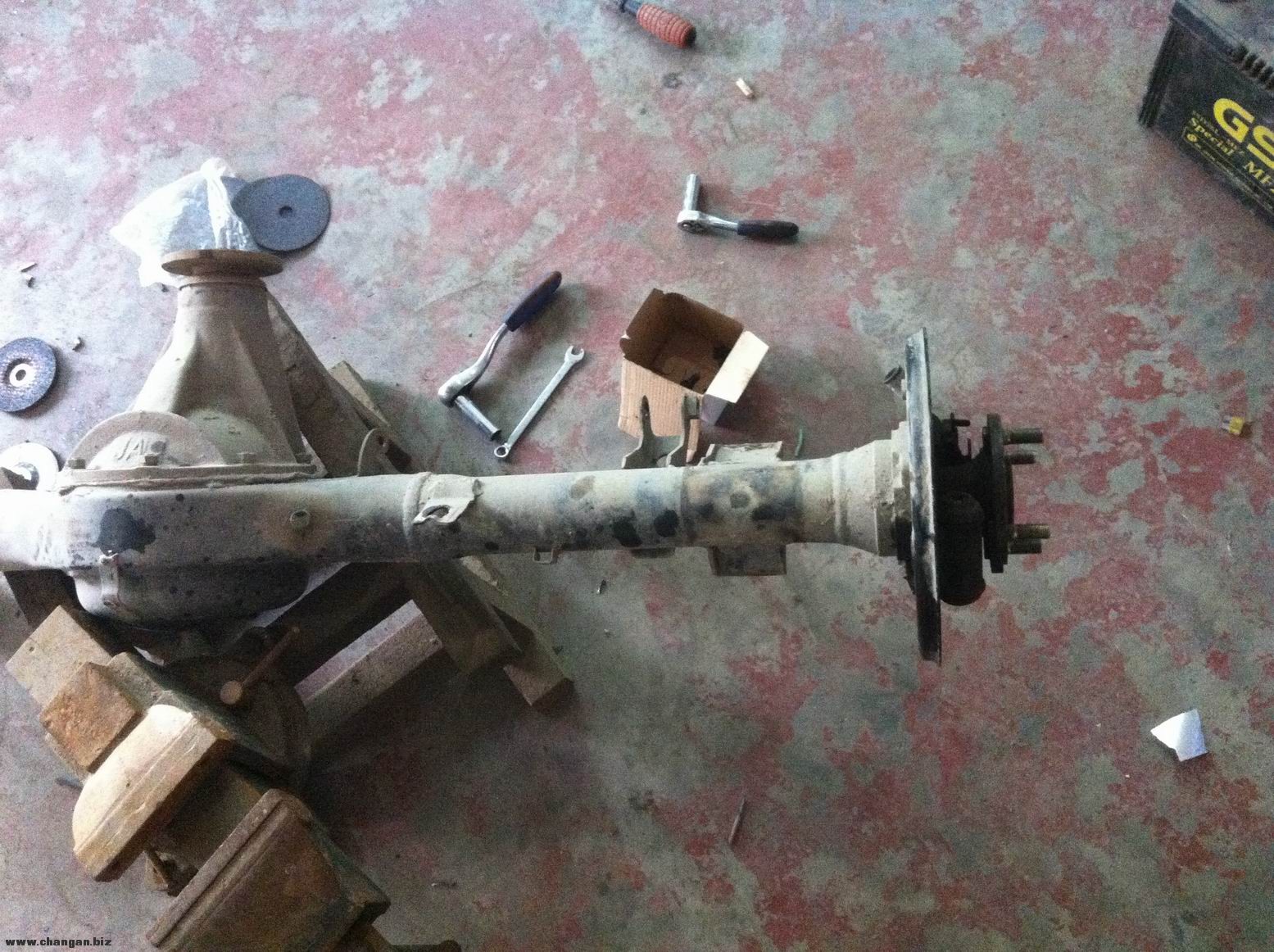

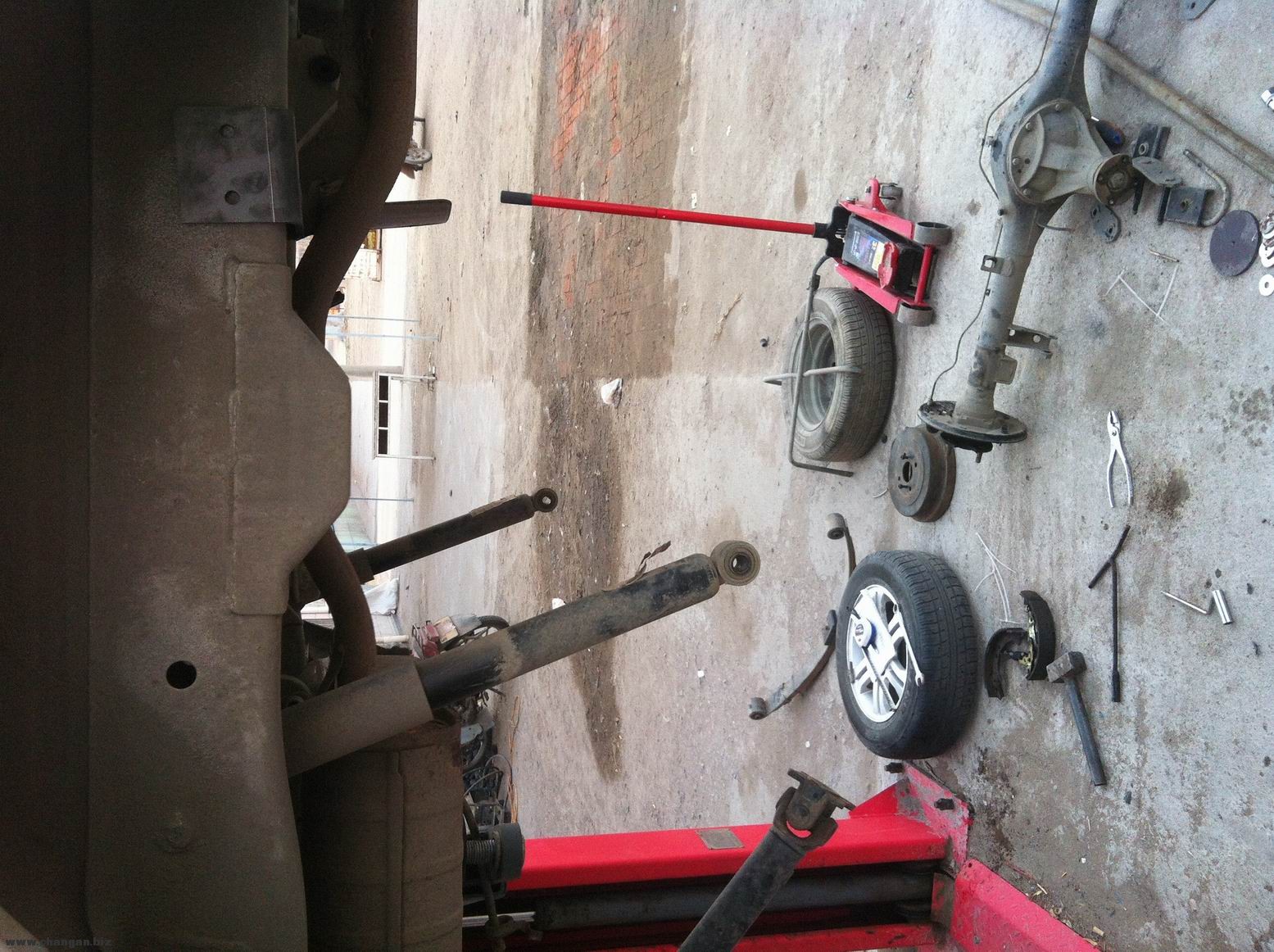

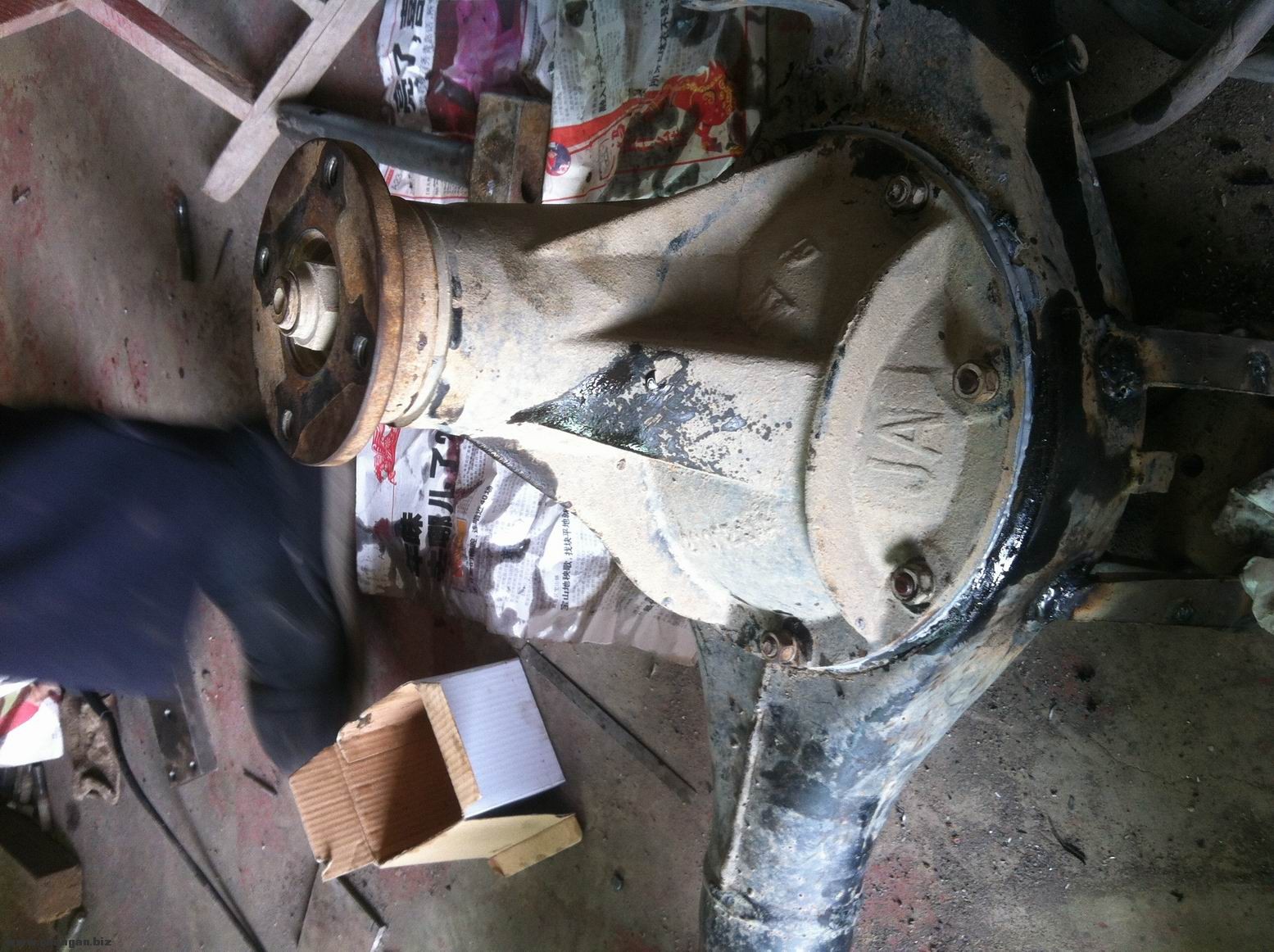

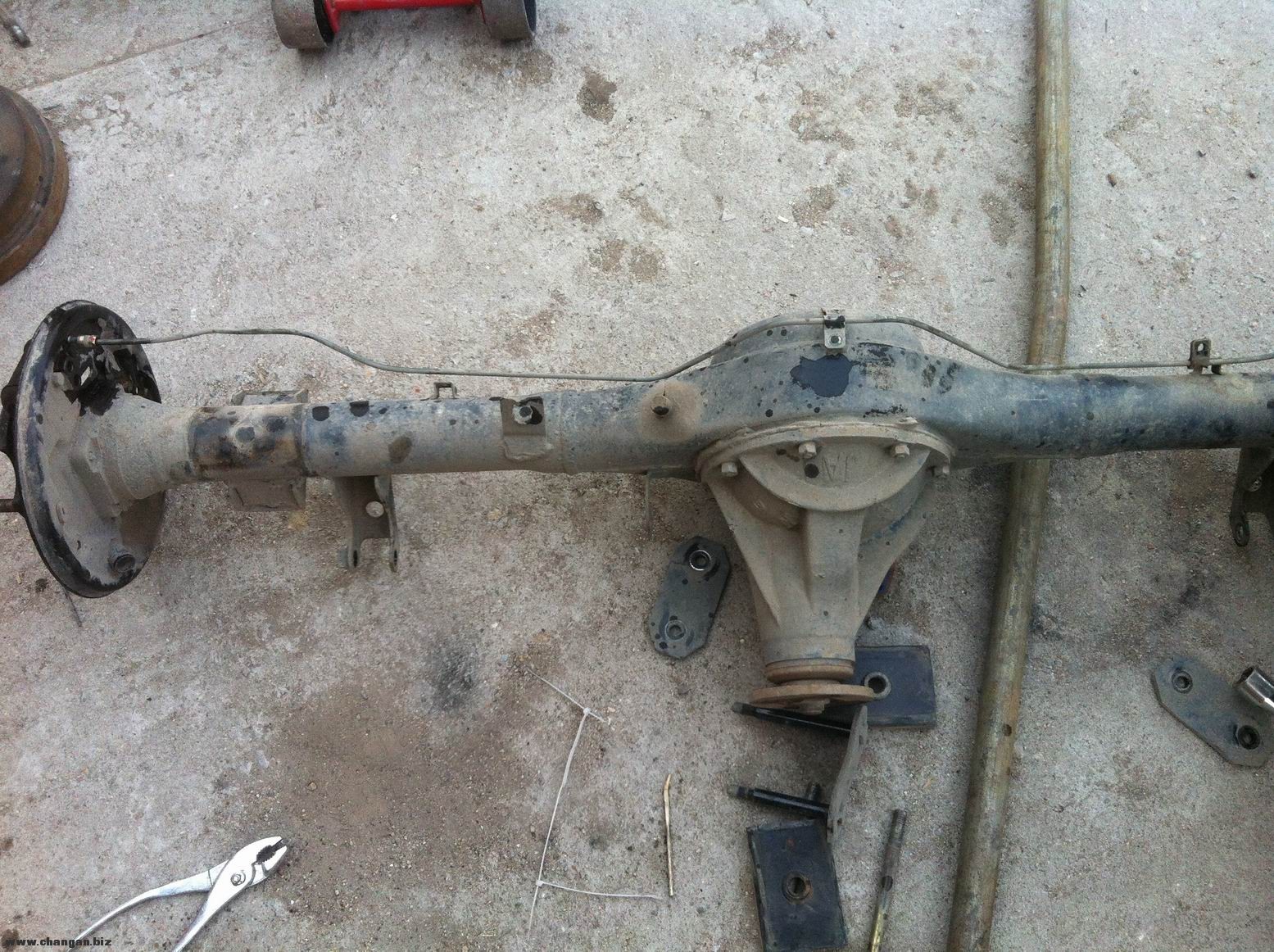

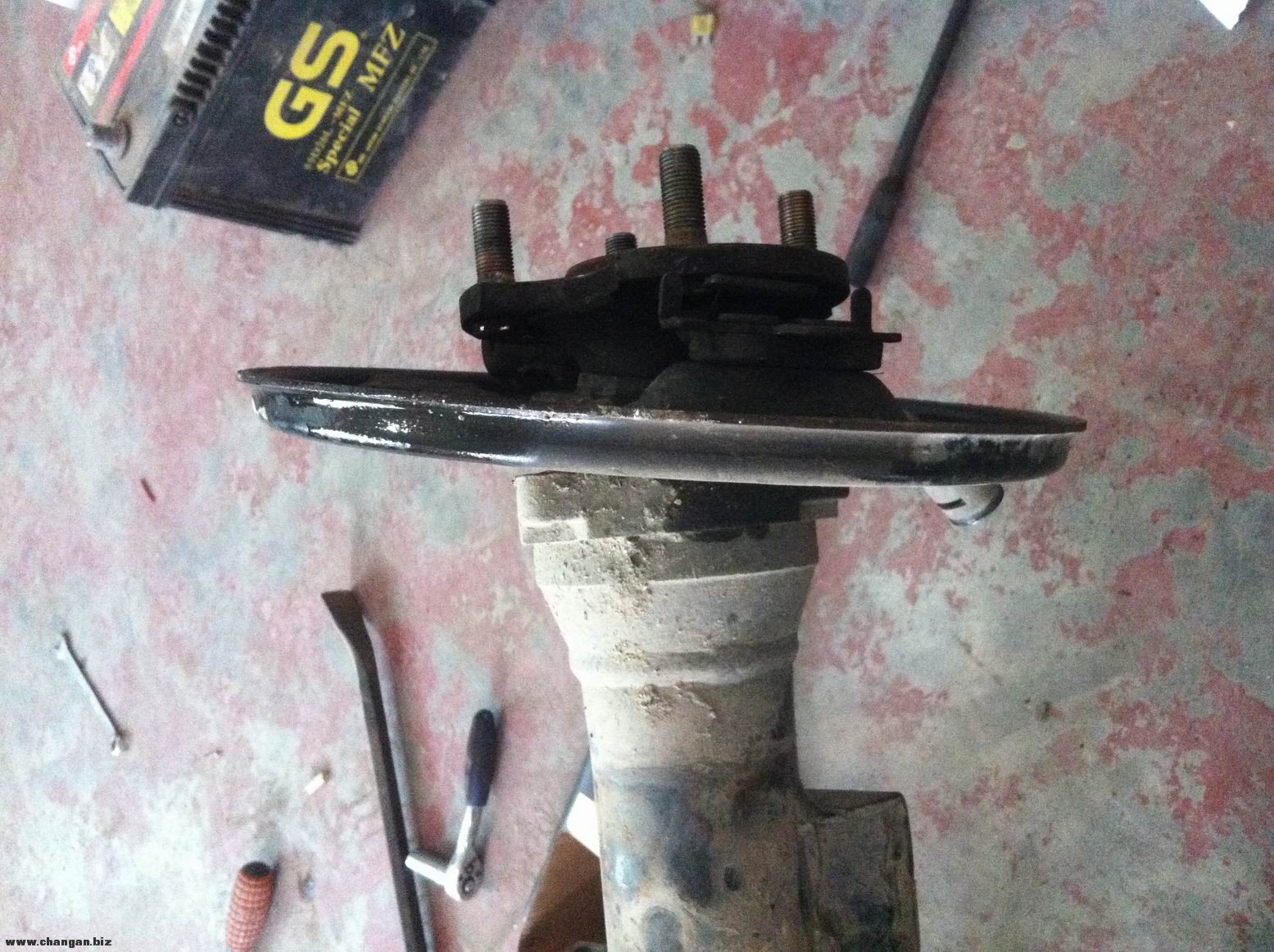

将后桥拆下,准备大改
调整大小 IMG_6014.jpg 调整大小 IMG_6020.jpg 调整大小 IMG_6021.jpg 调整大小 IMG_6025.jpg

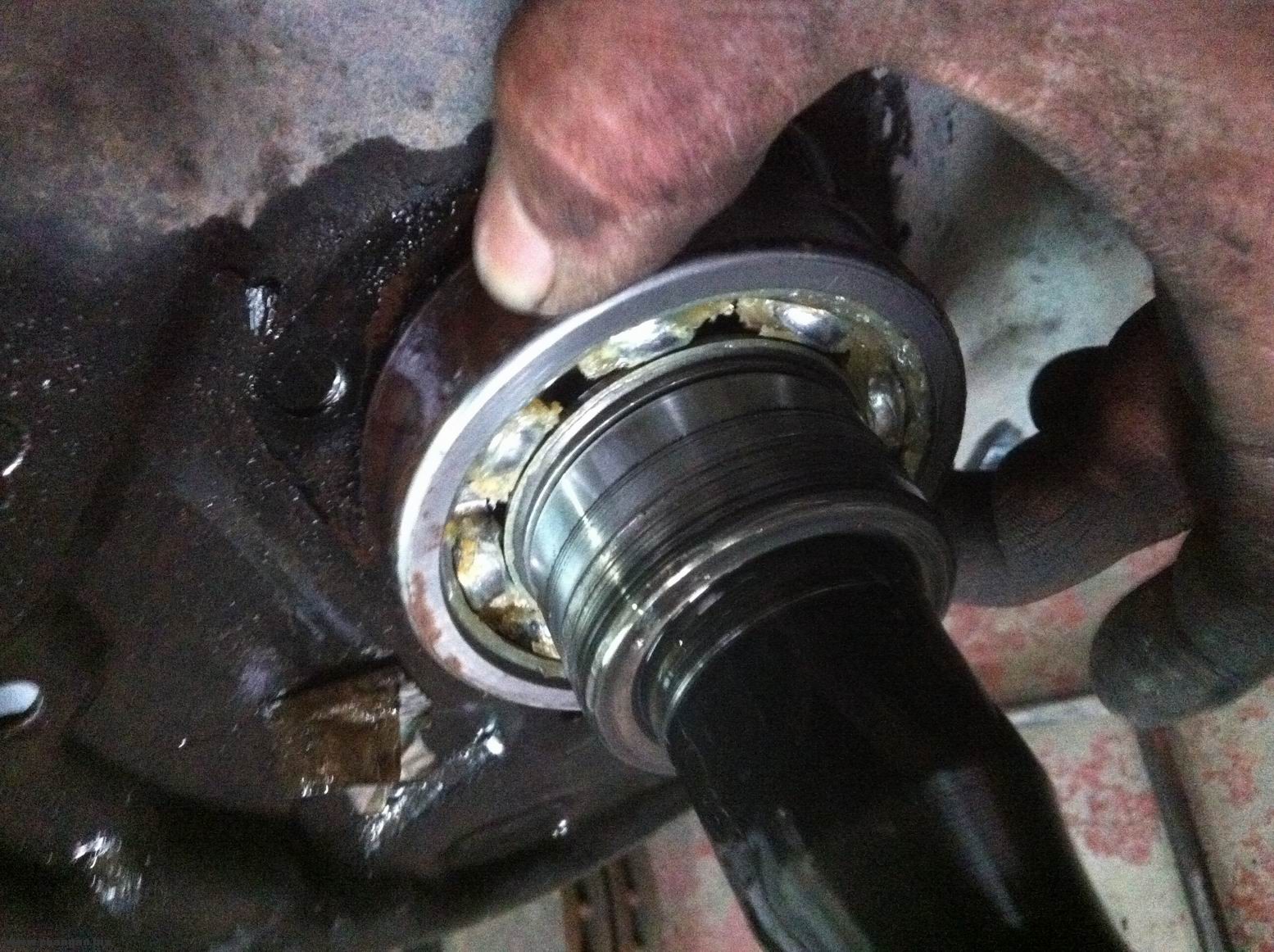

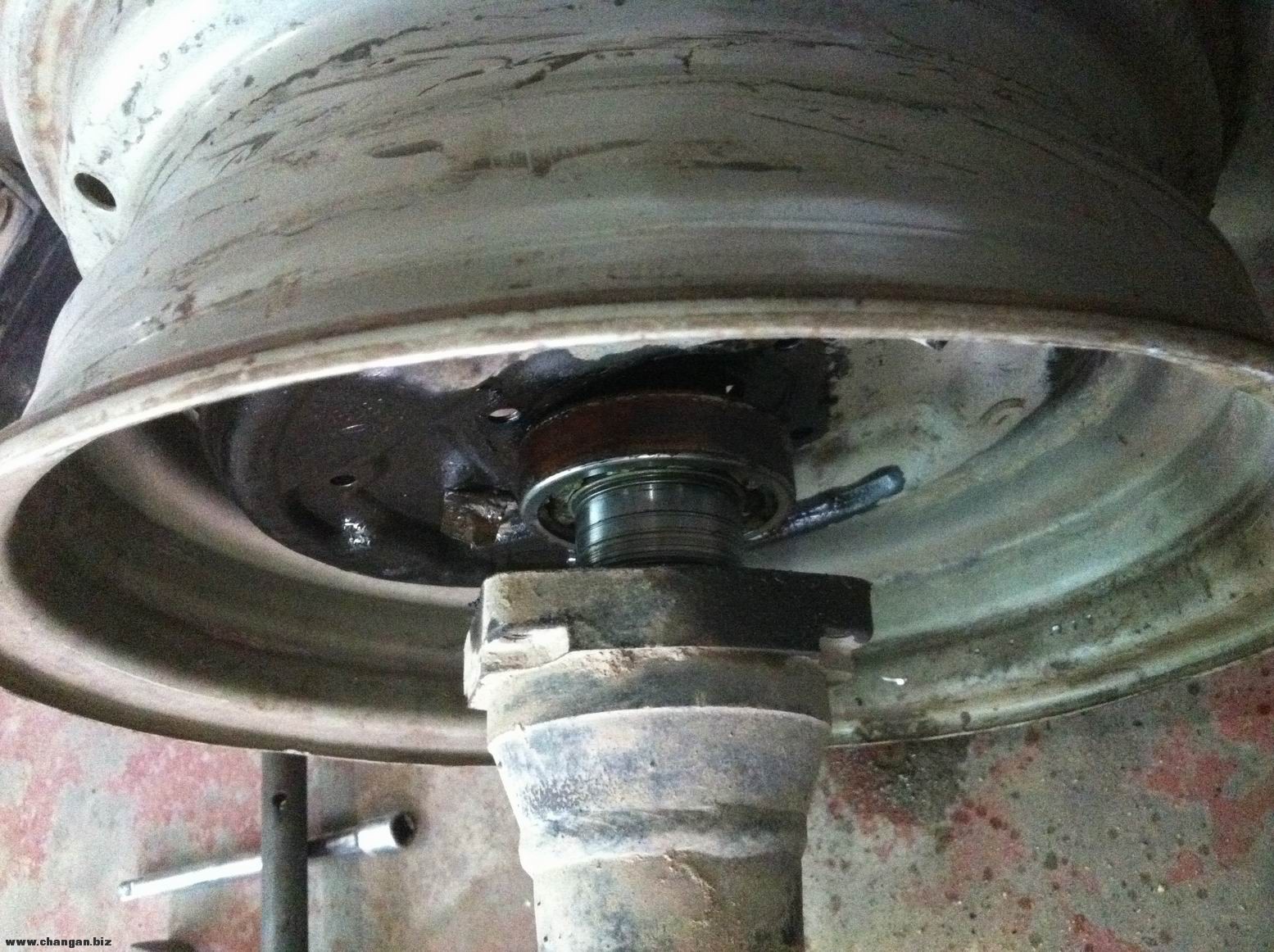

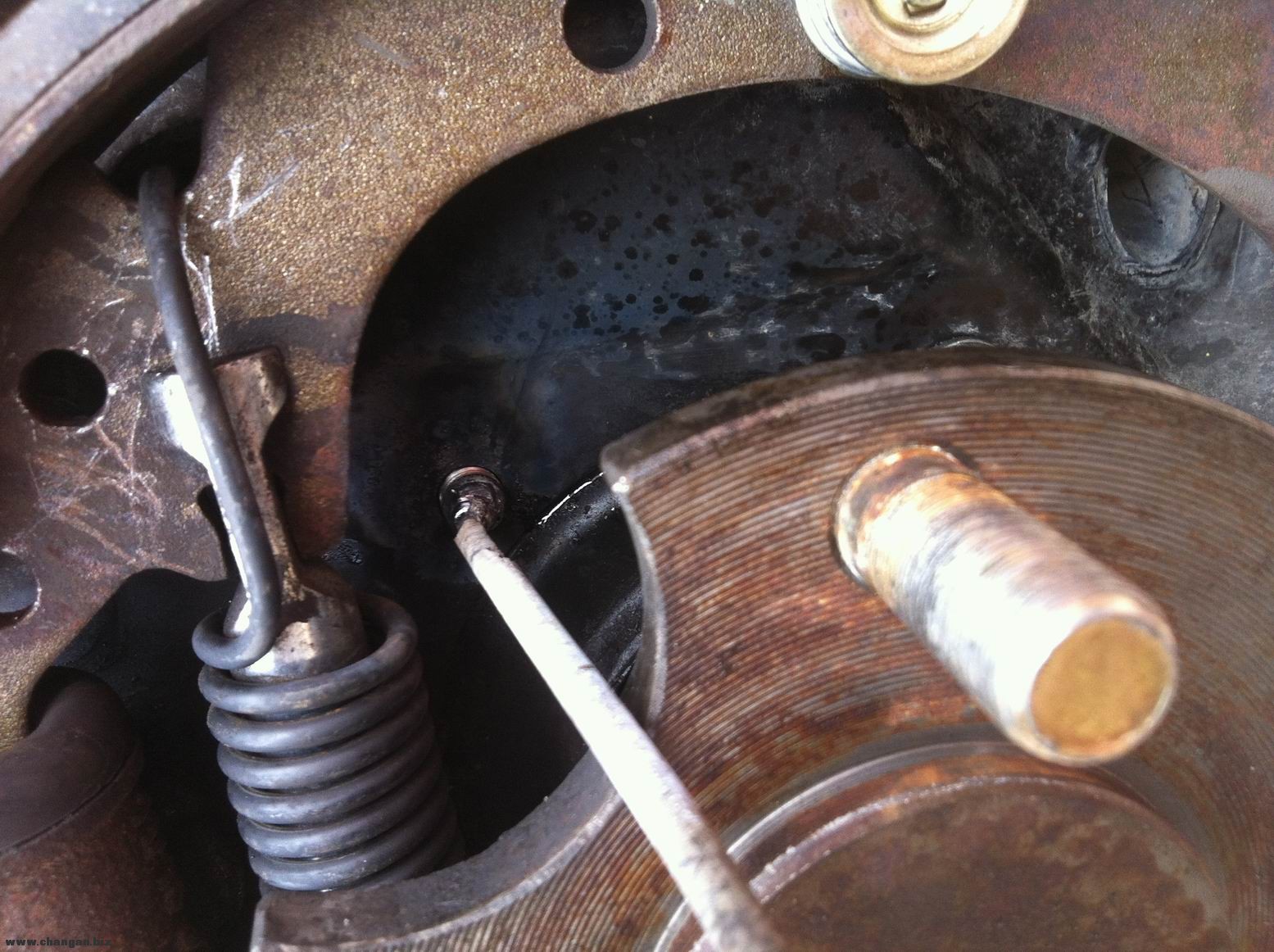

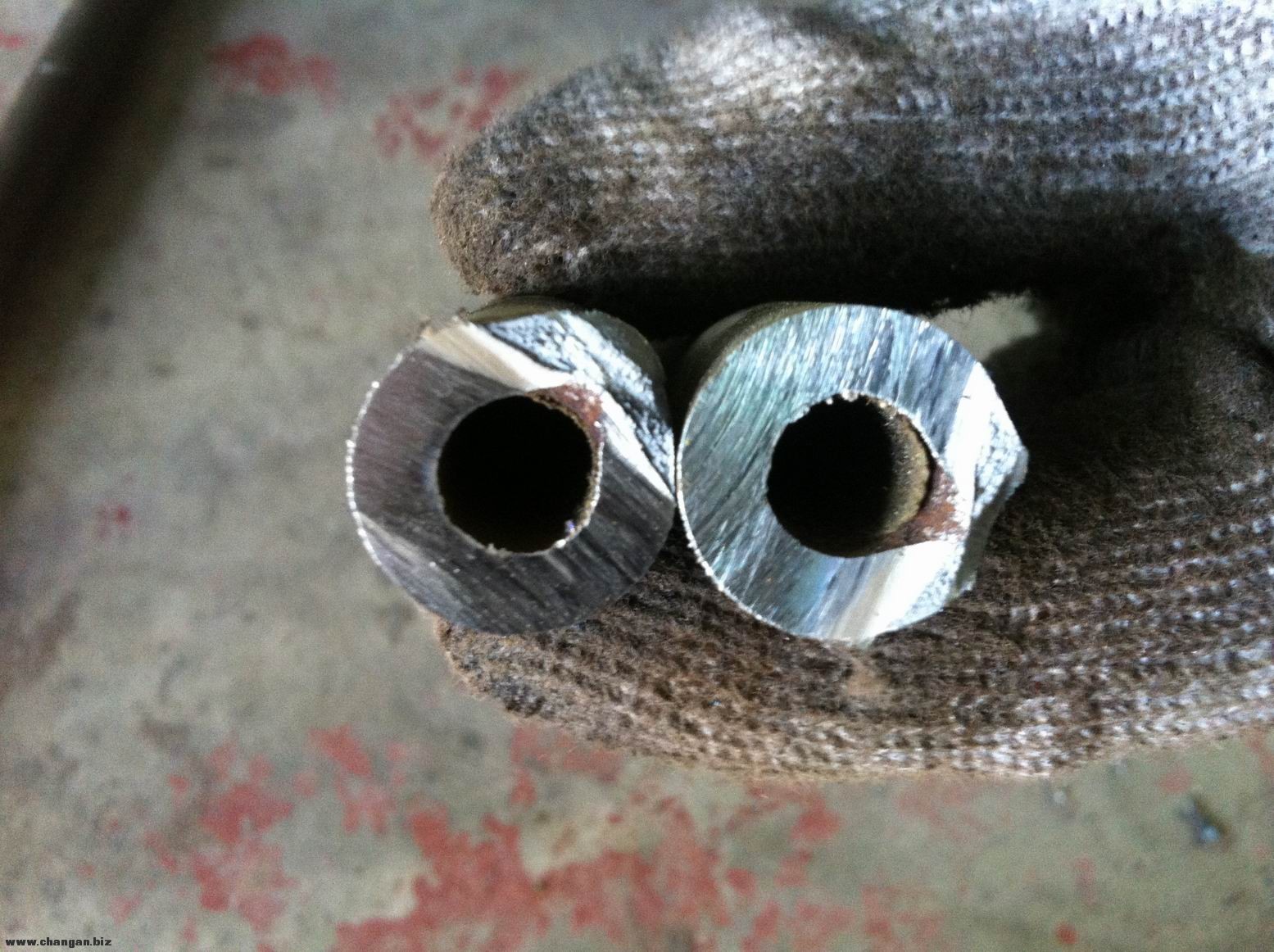

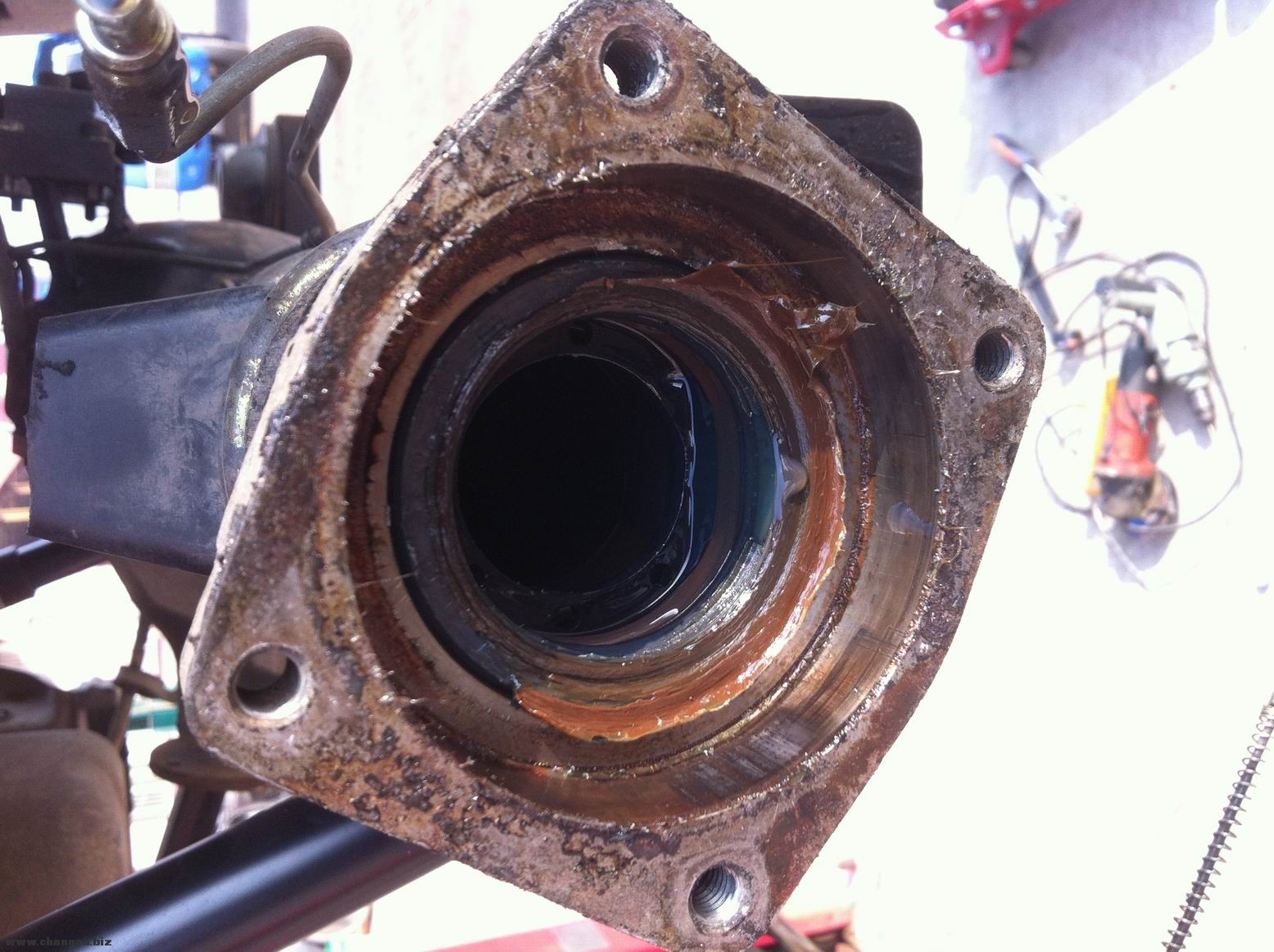

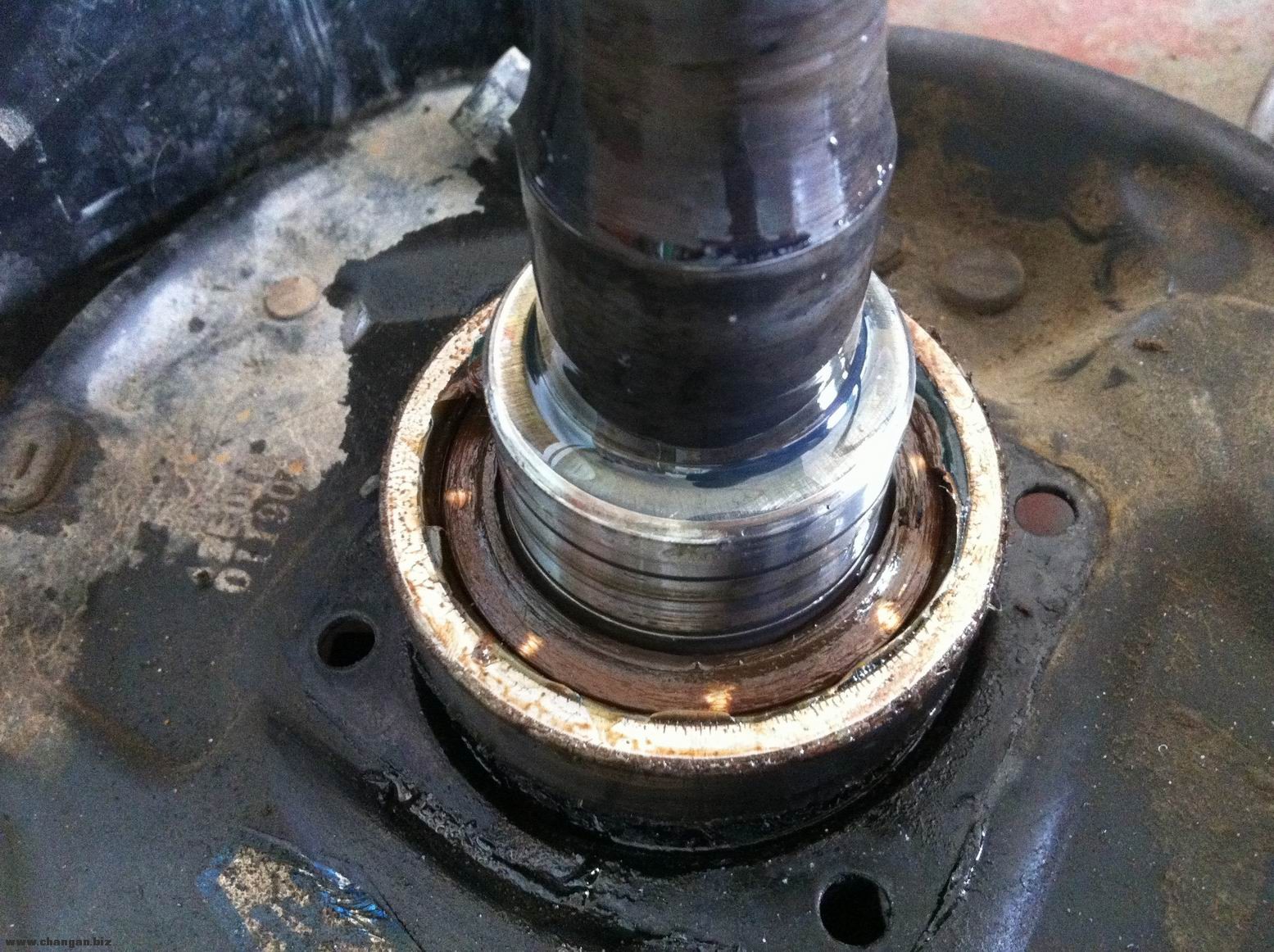

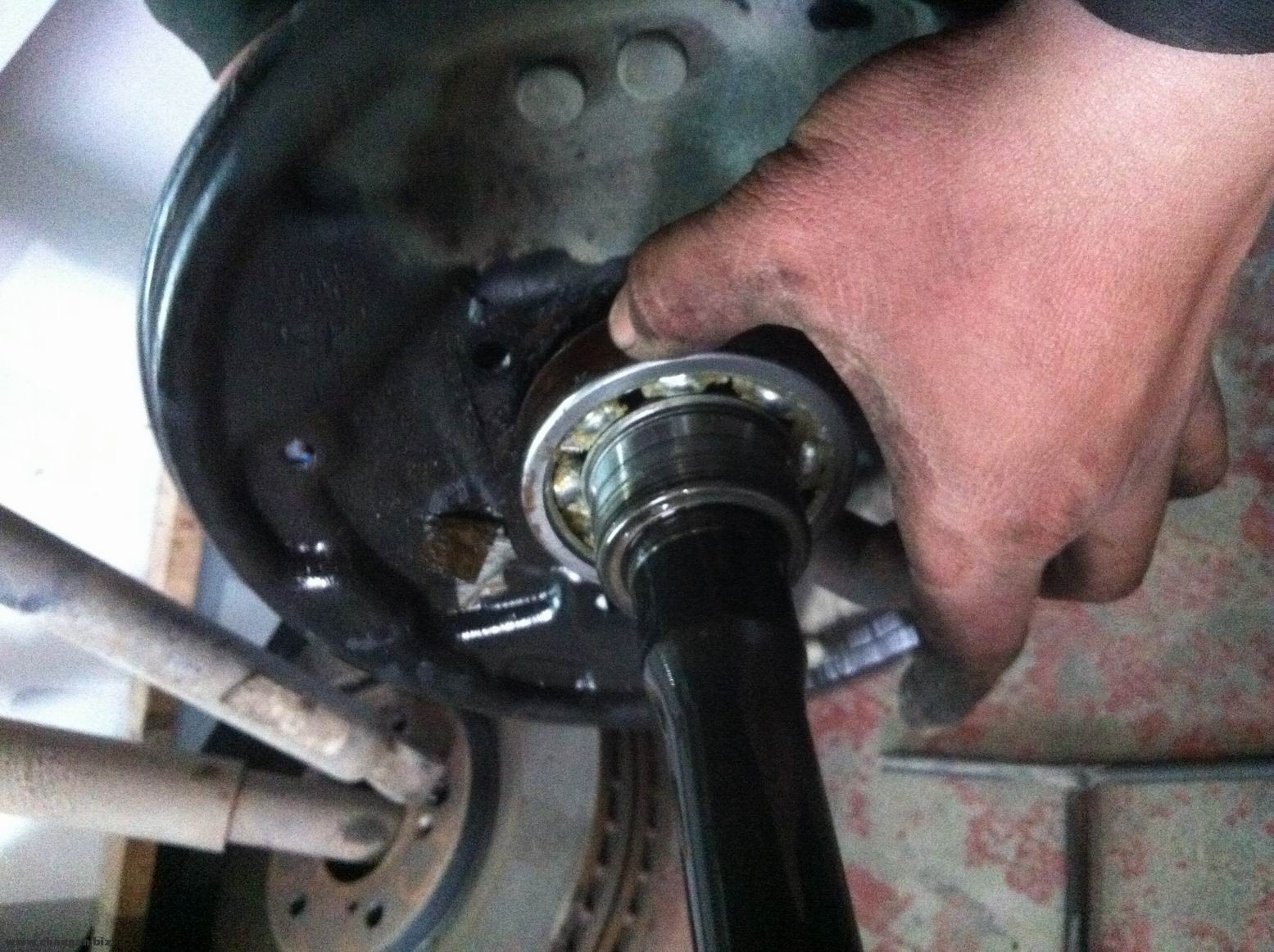

拆下半轴轴承,看一下使用了4万公里的轴承怎么样 ,转动感觉磨损正常,还可以继续使用,半轴油封的位置可以多加一个油封,下面会有介绍
调整大小 IMG_6028.jpg

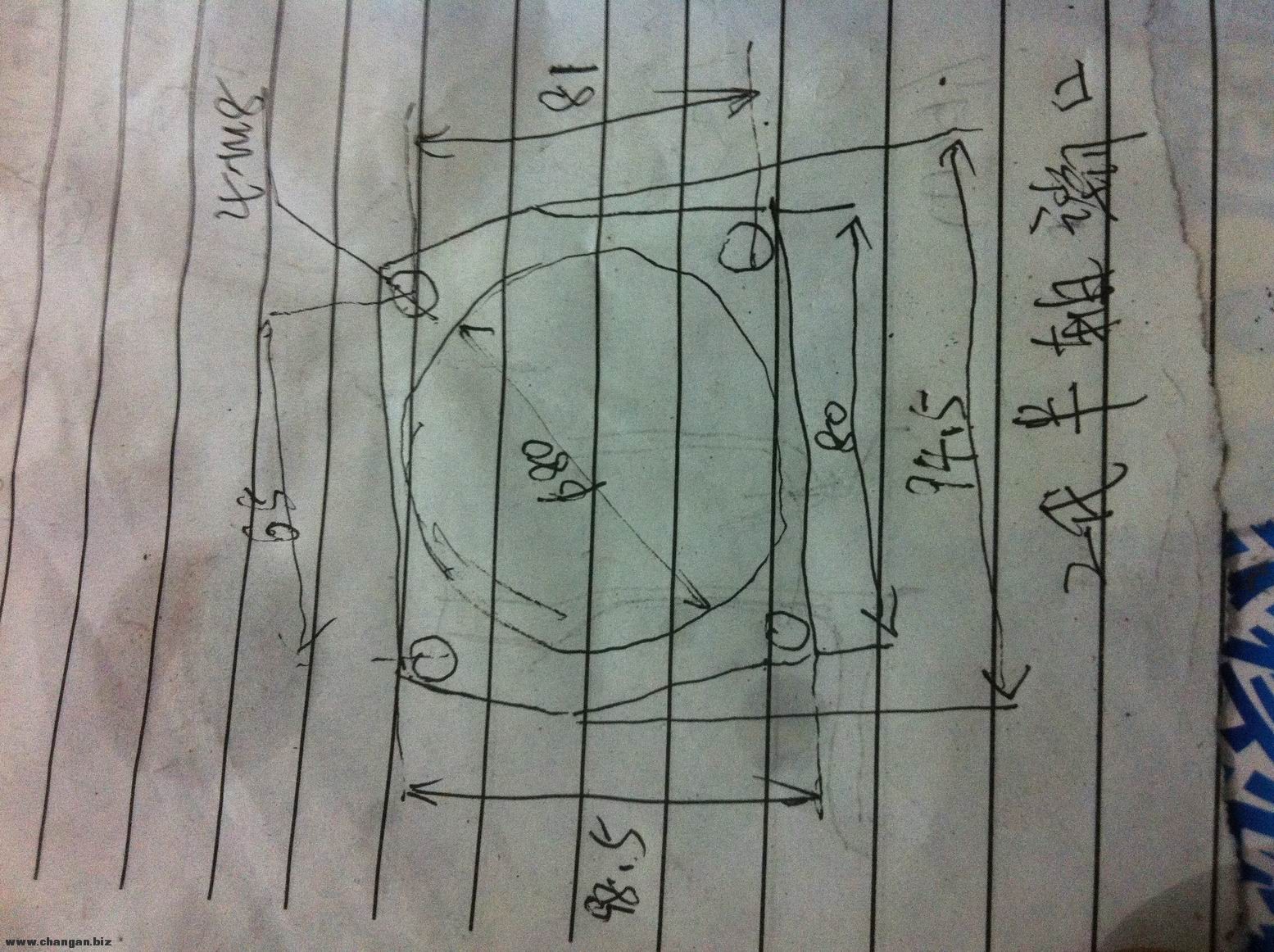

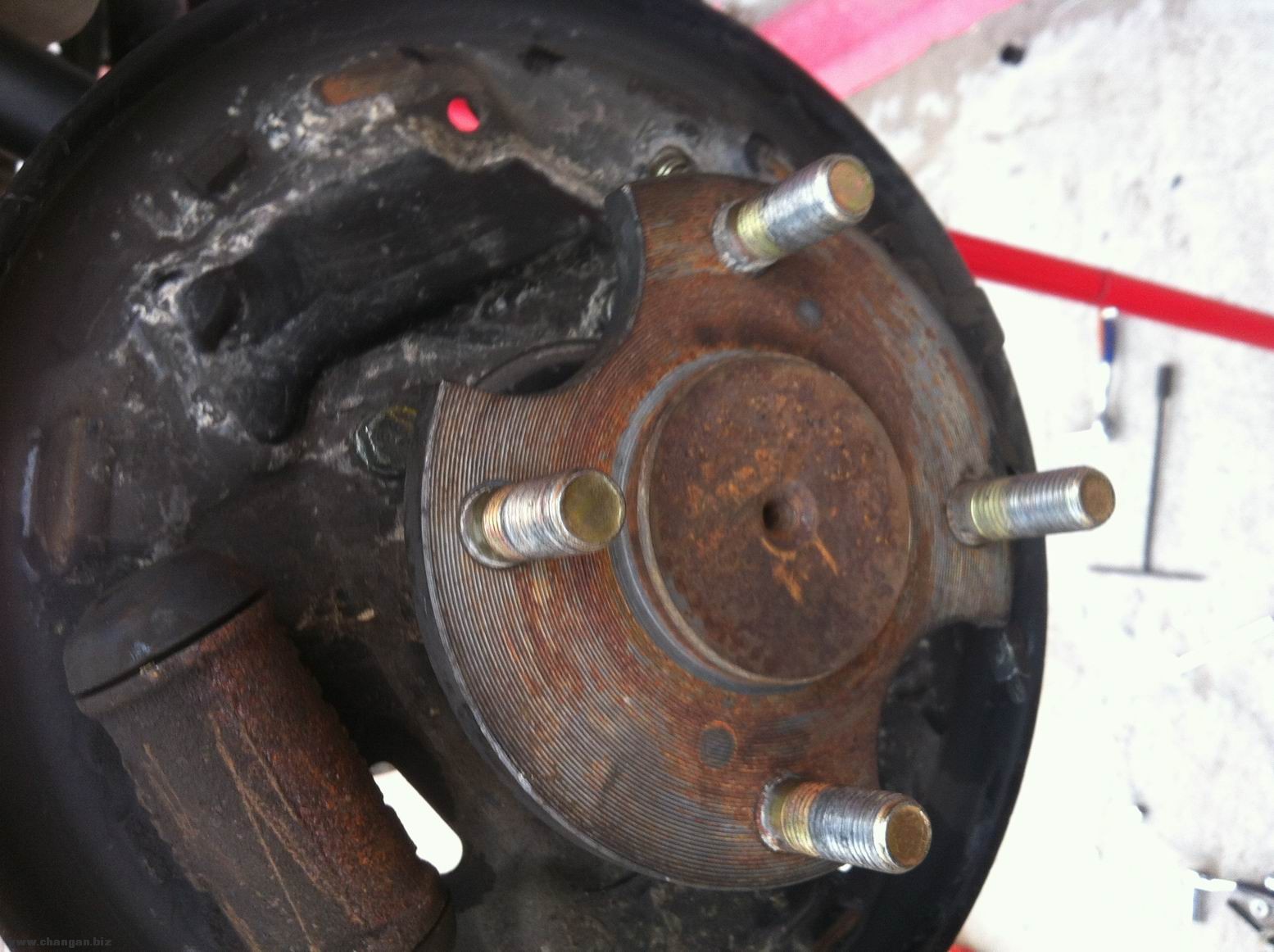

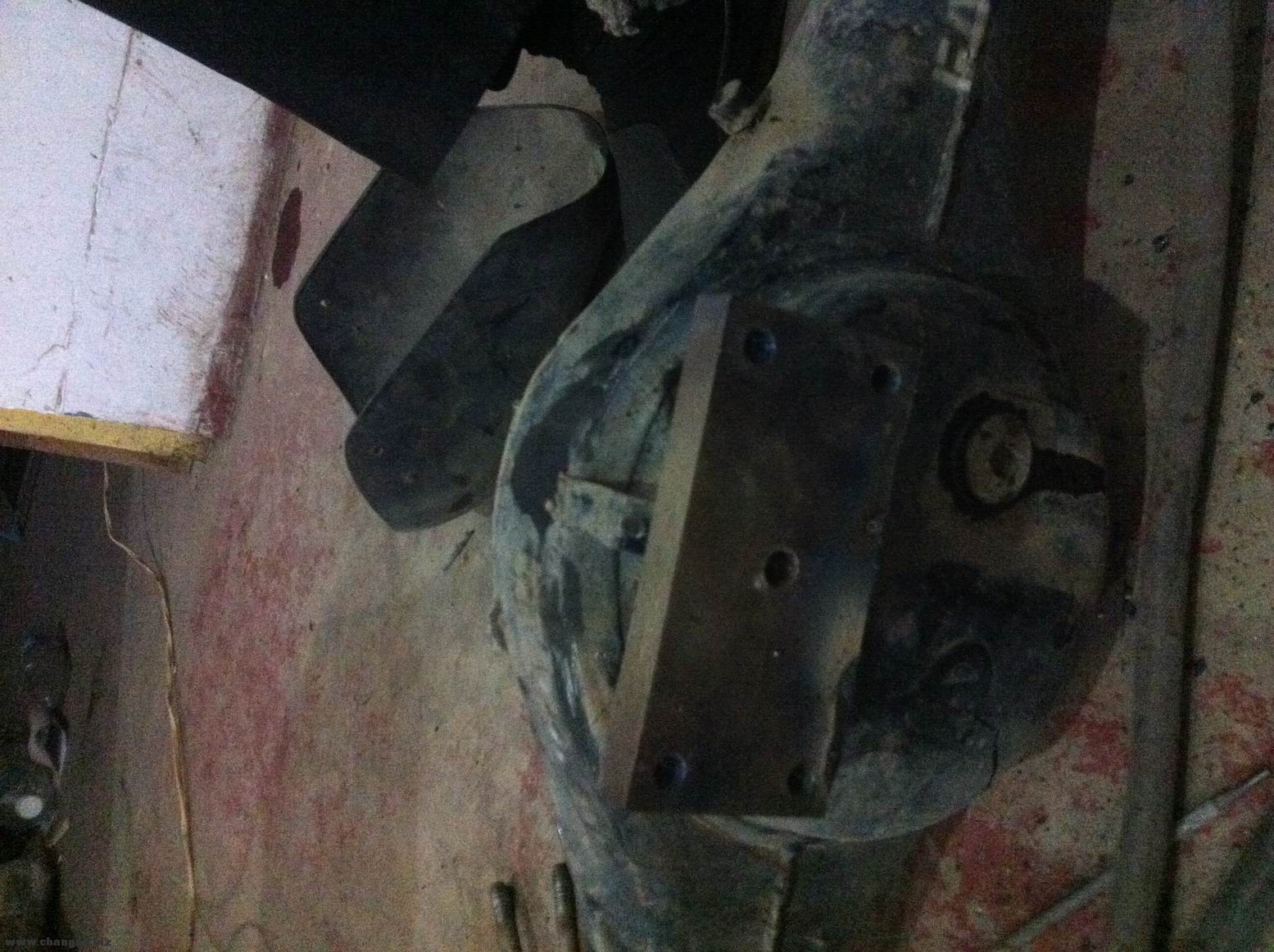

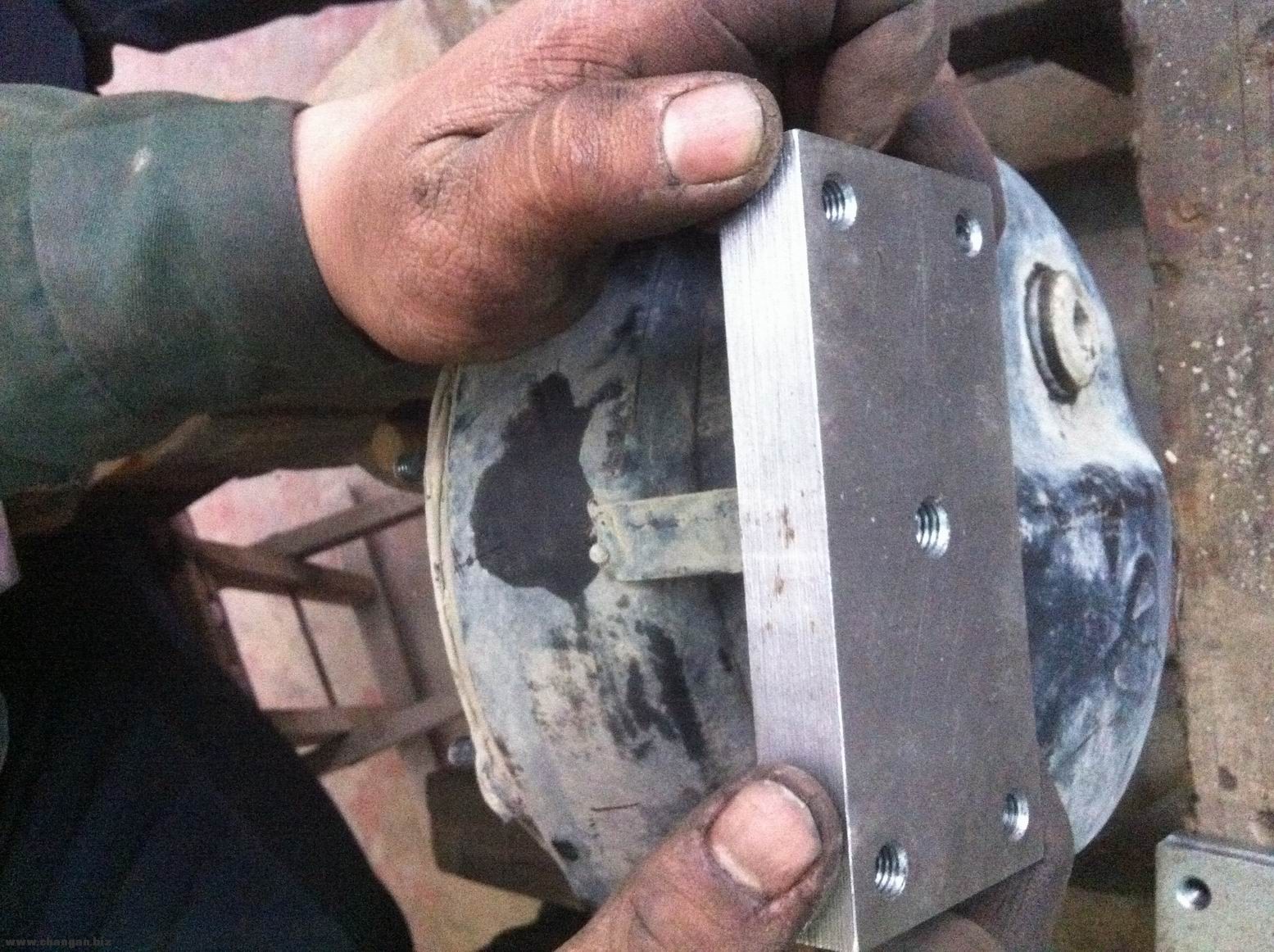

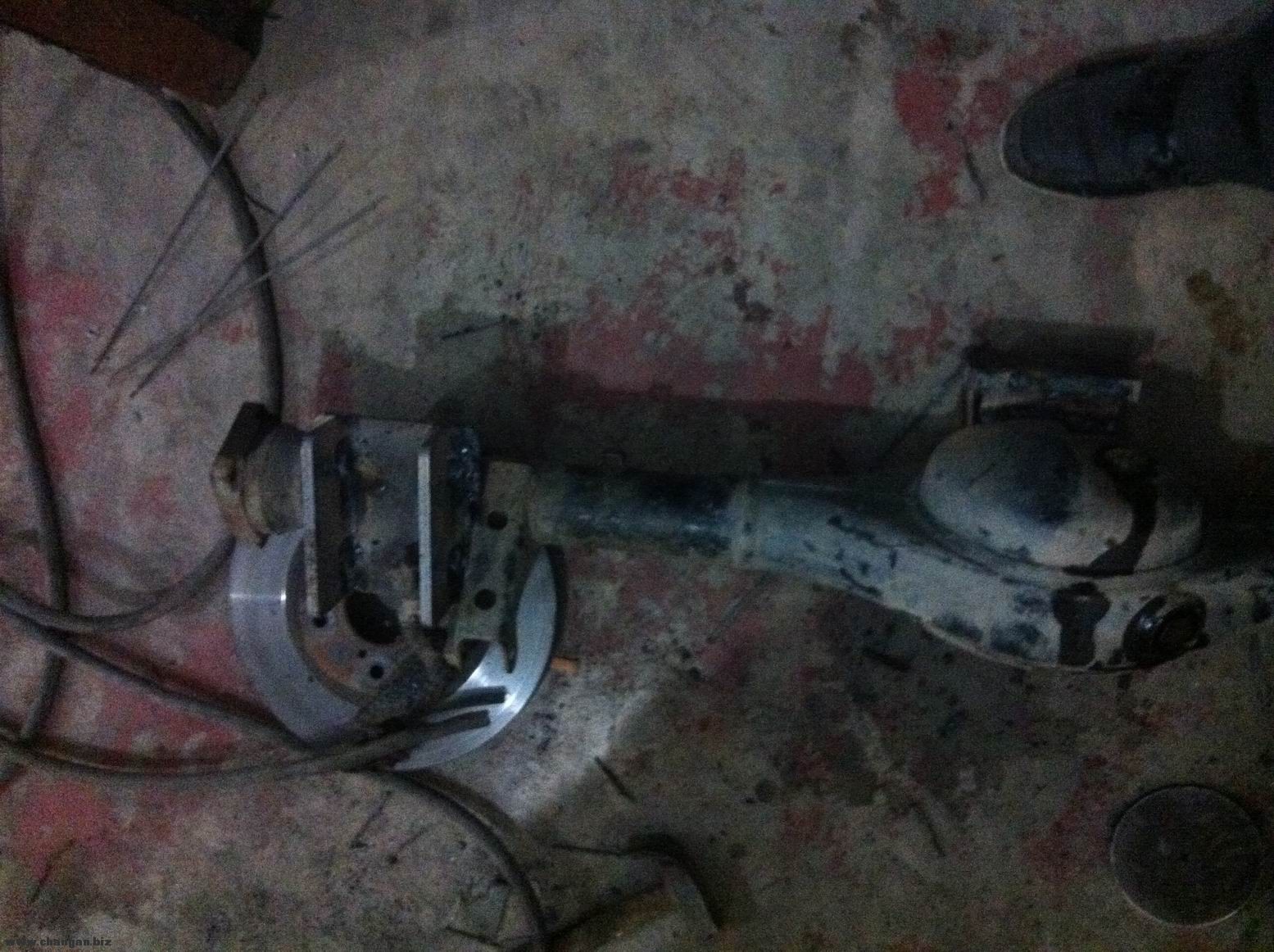

给大家一个好东西,自己顺手测绘的后桥壳体端面图,想改后碟刹的朋友会用的到,做连接桥使用(本人打算本周末改后轮碟刹)
调整大小 IMG_6030.jpg 调整大小 IMG_6034.jpg

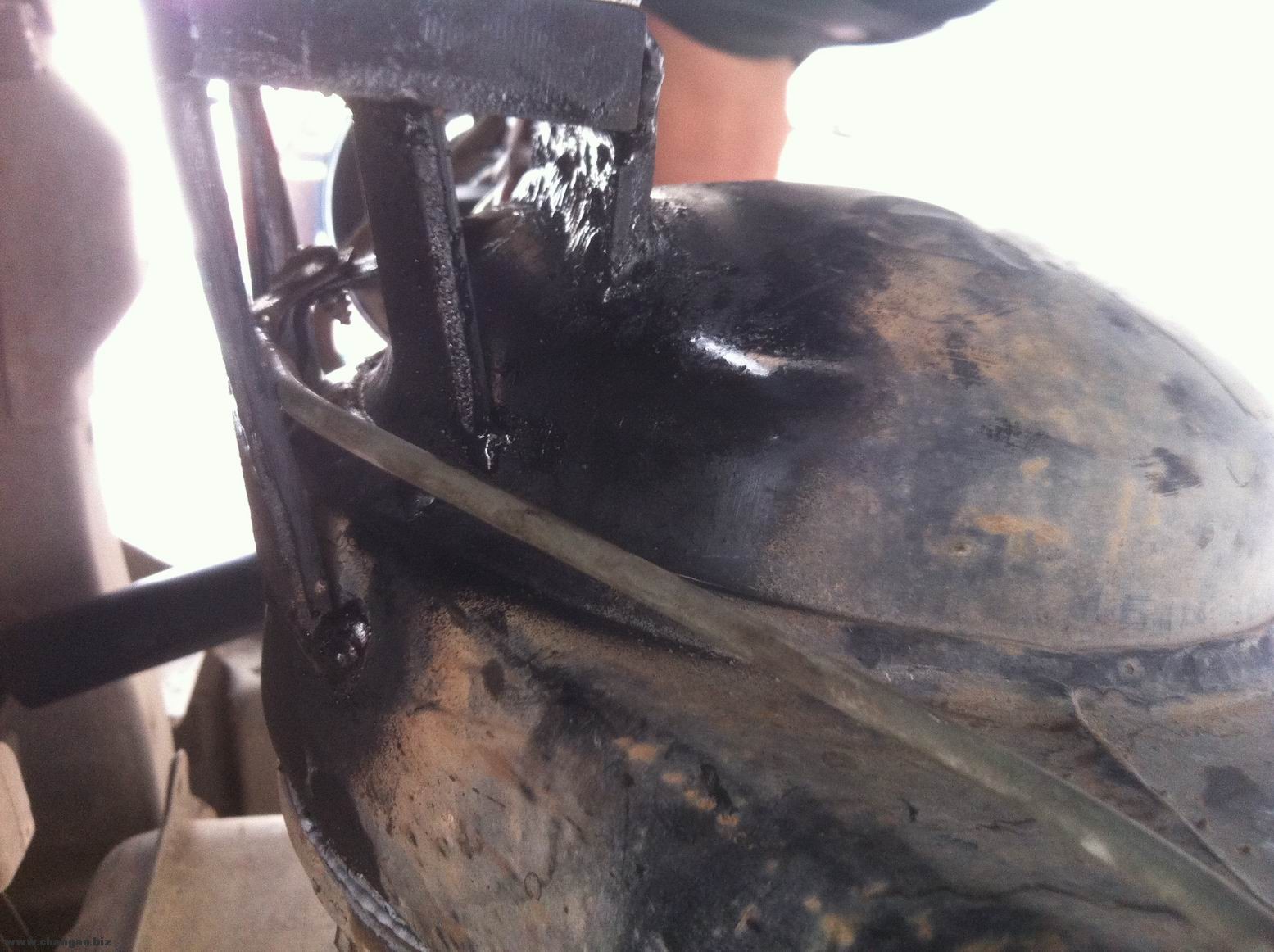

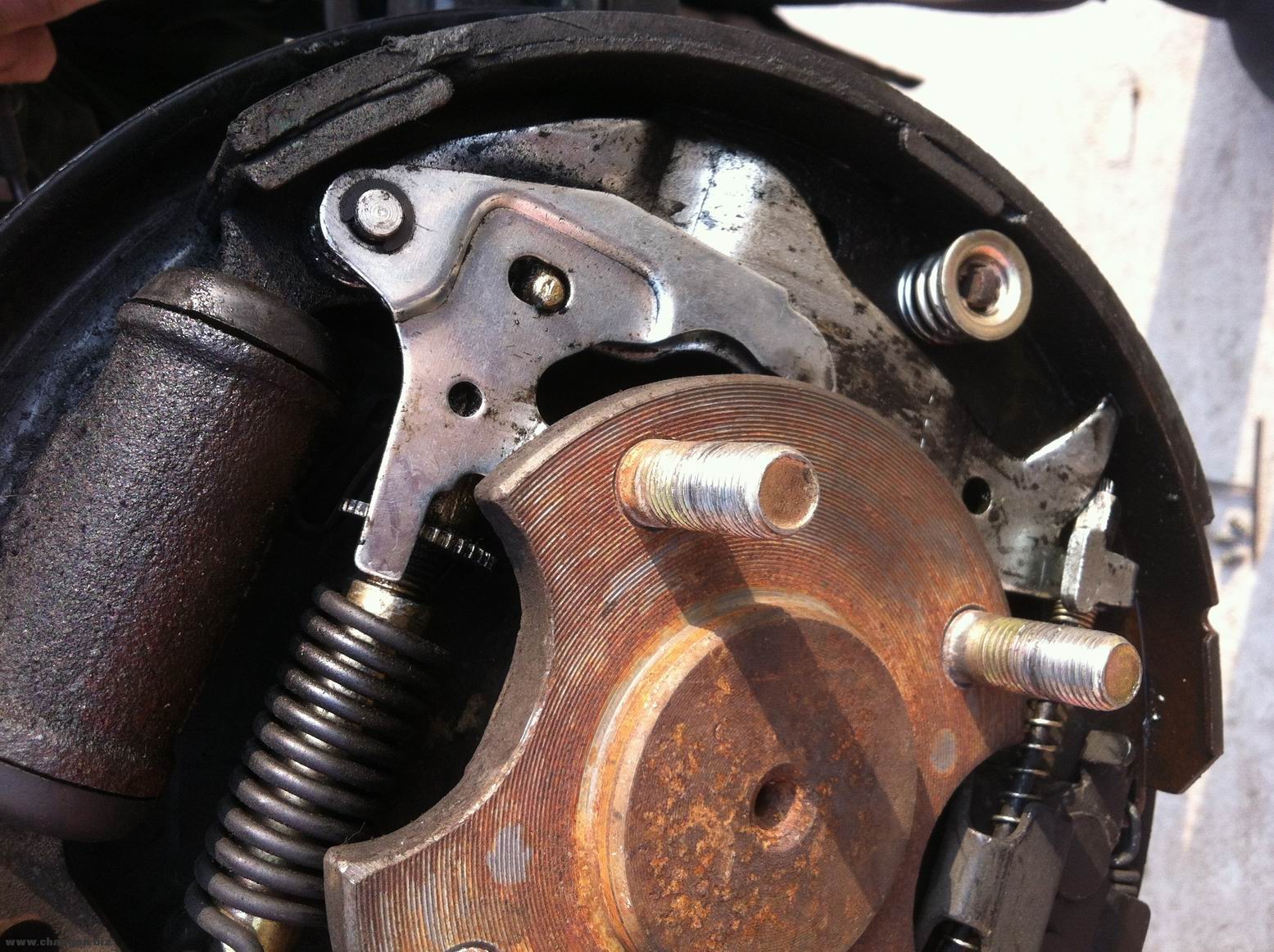

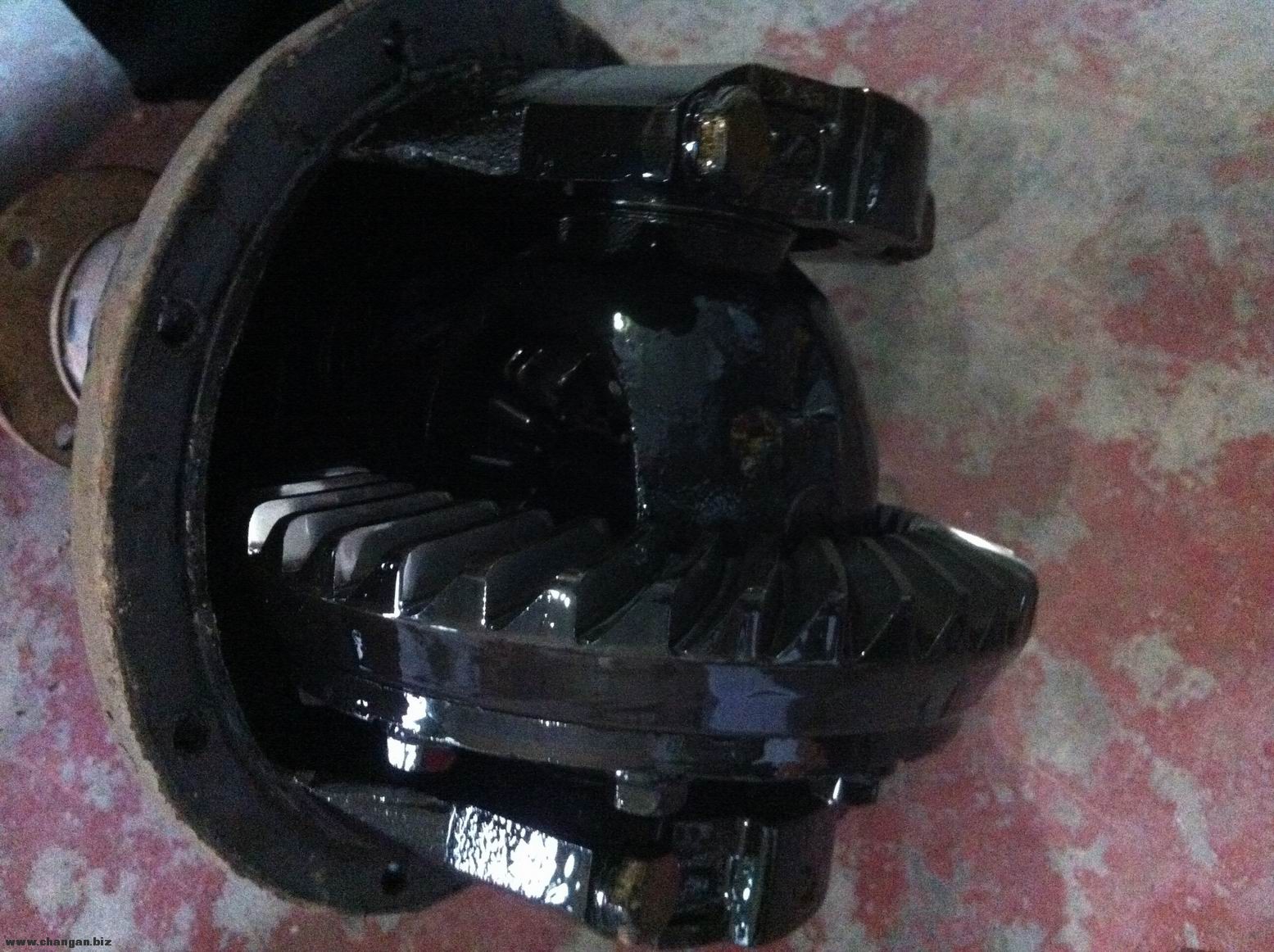

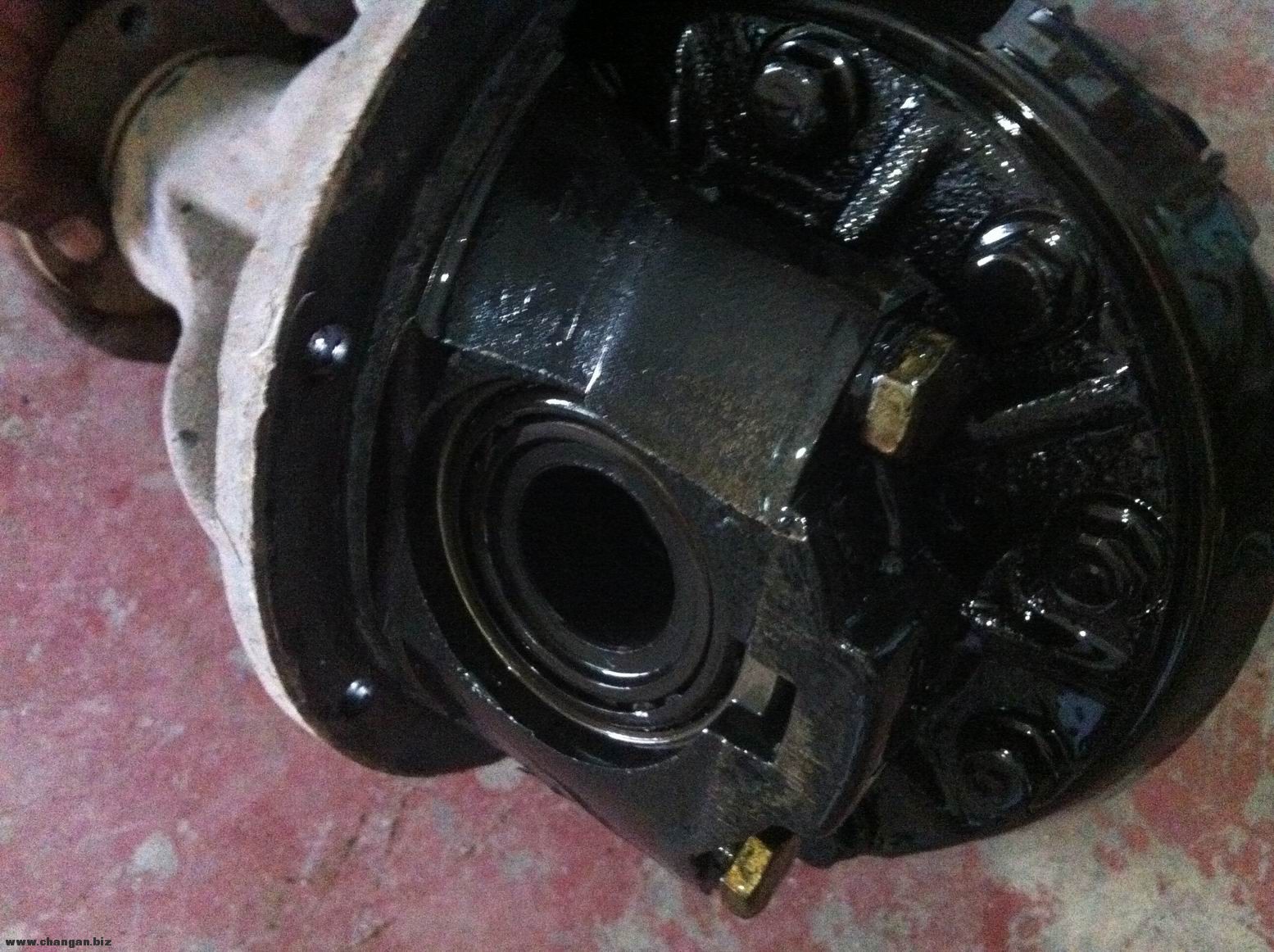

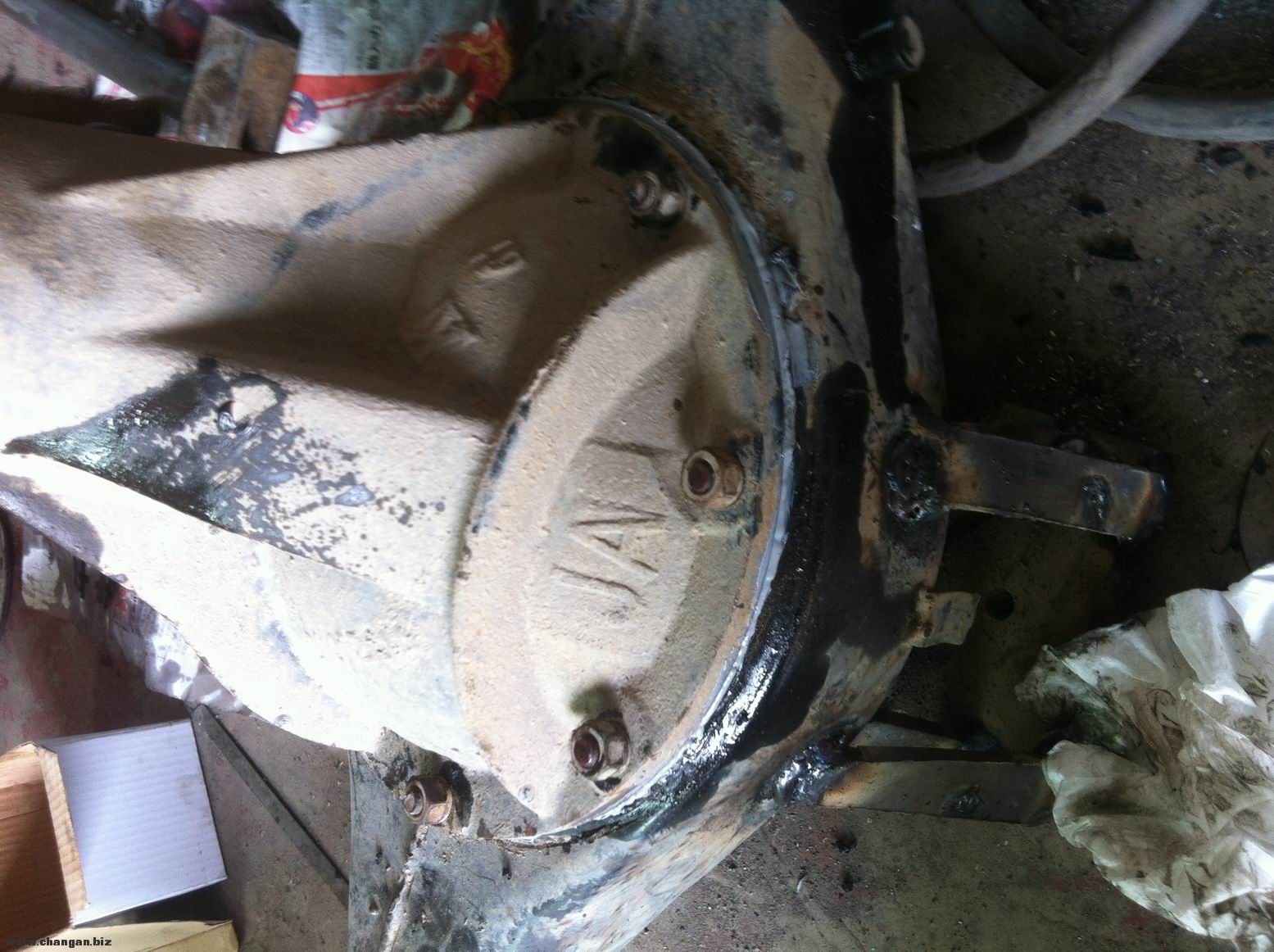

同样4万公里尾牙差速器盆齿的状态
调整大小 IMG_6036.jpg 调整大小 IMG_6037.jpg 调整大小 IMG_6045.jpg 调整大小 IMG_6049.jpg 调整大小 IMG_6050.jpg 调整大小 IMG_6052.jpg

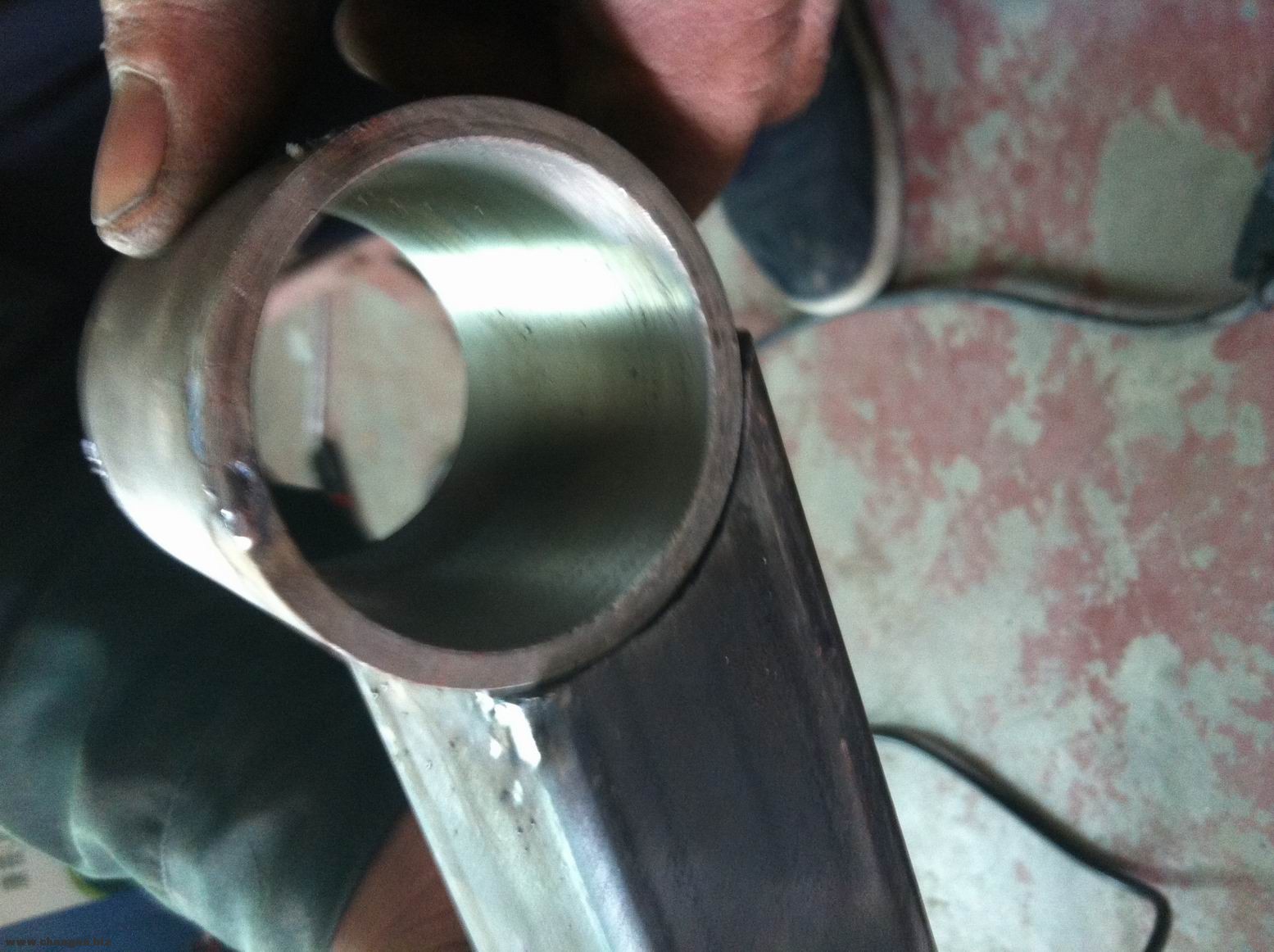

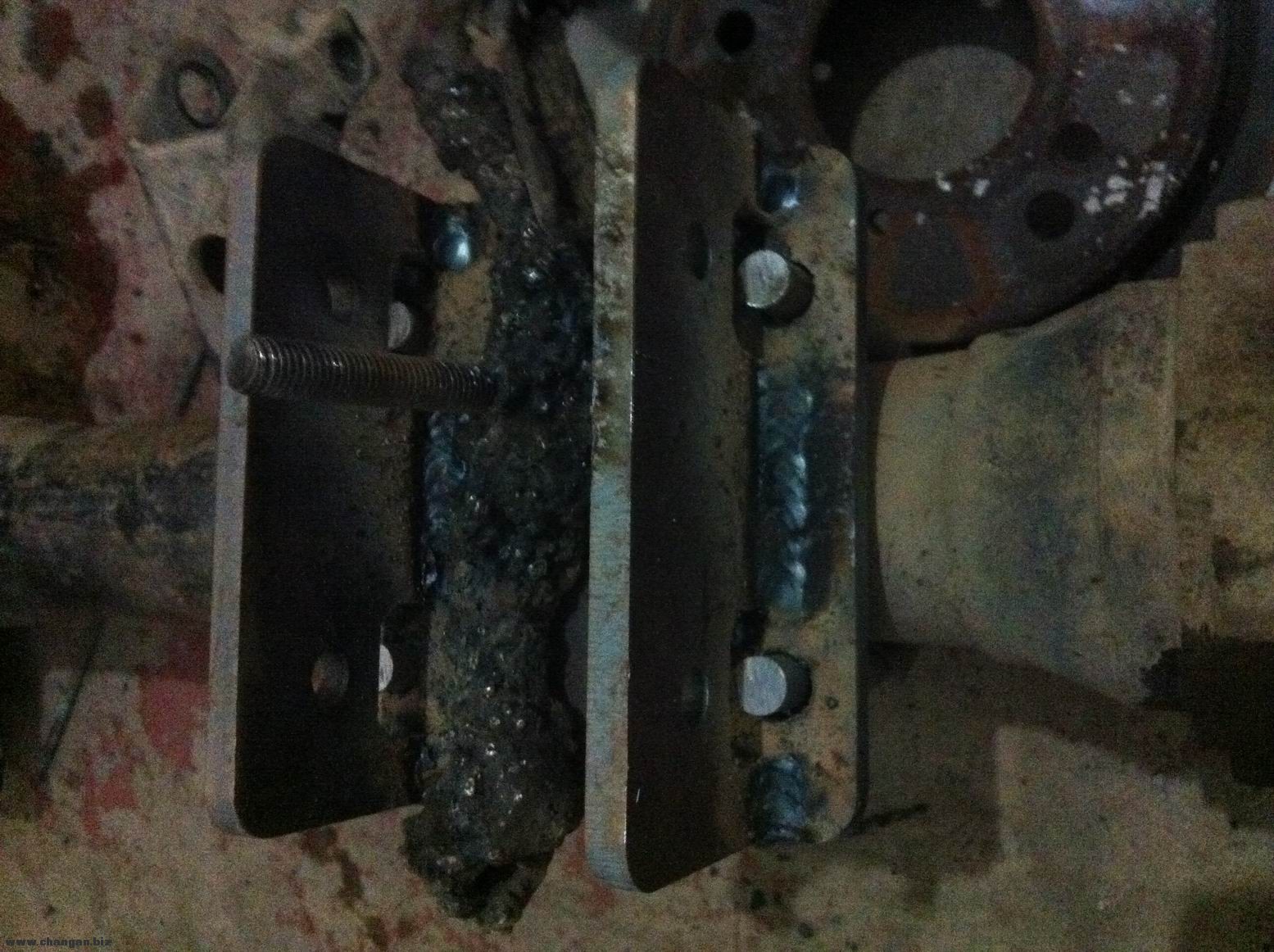

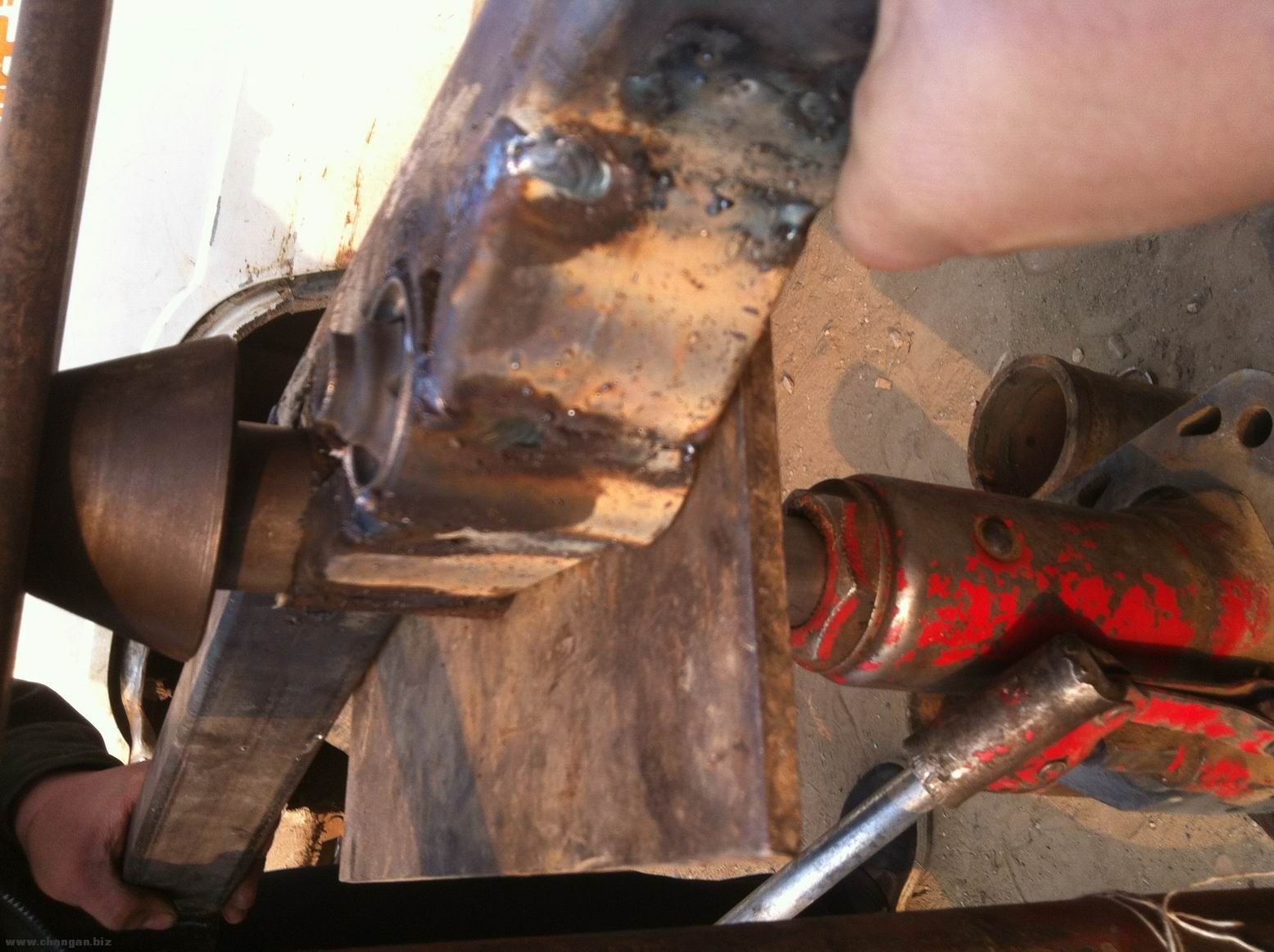

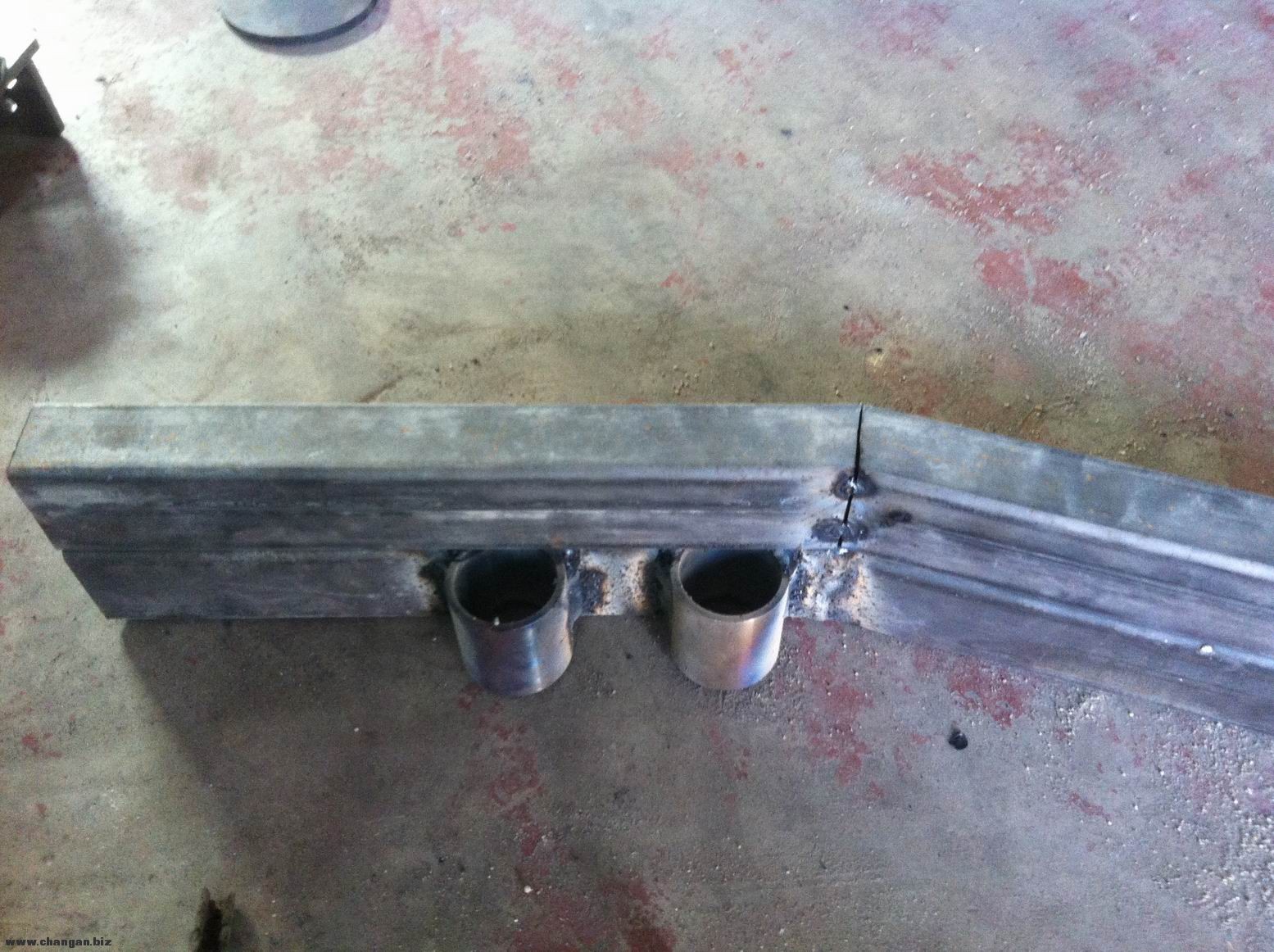

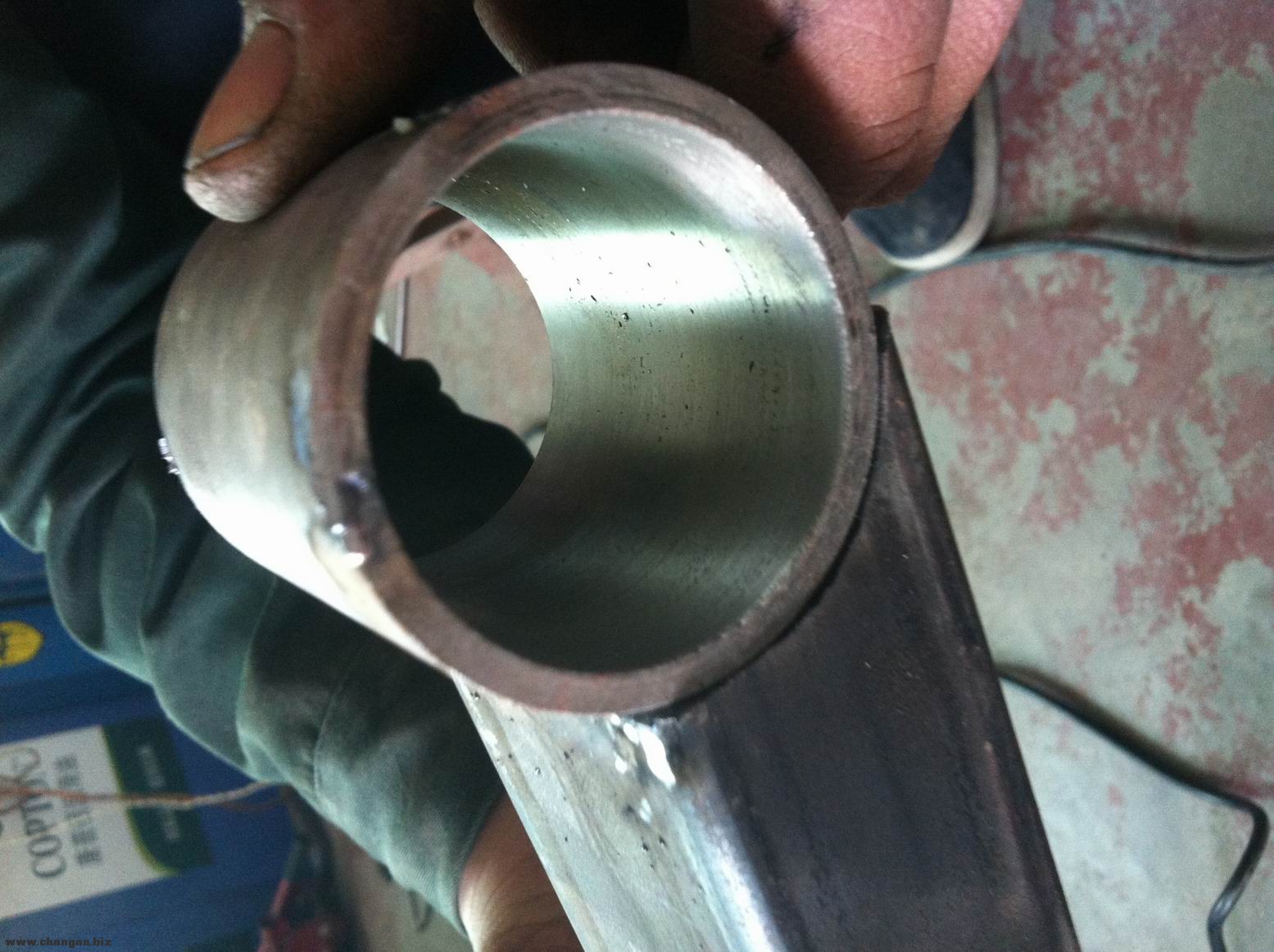

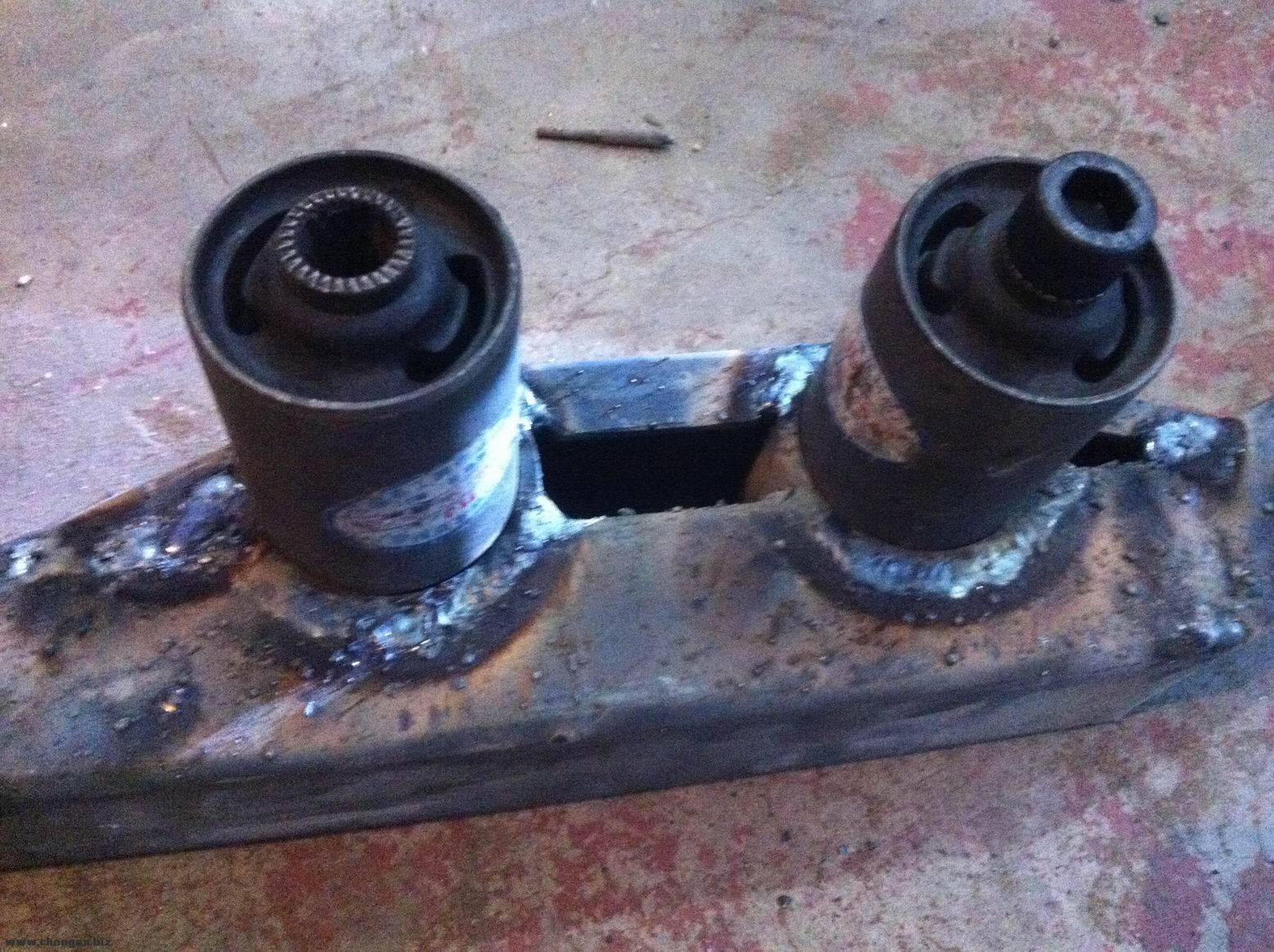

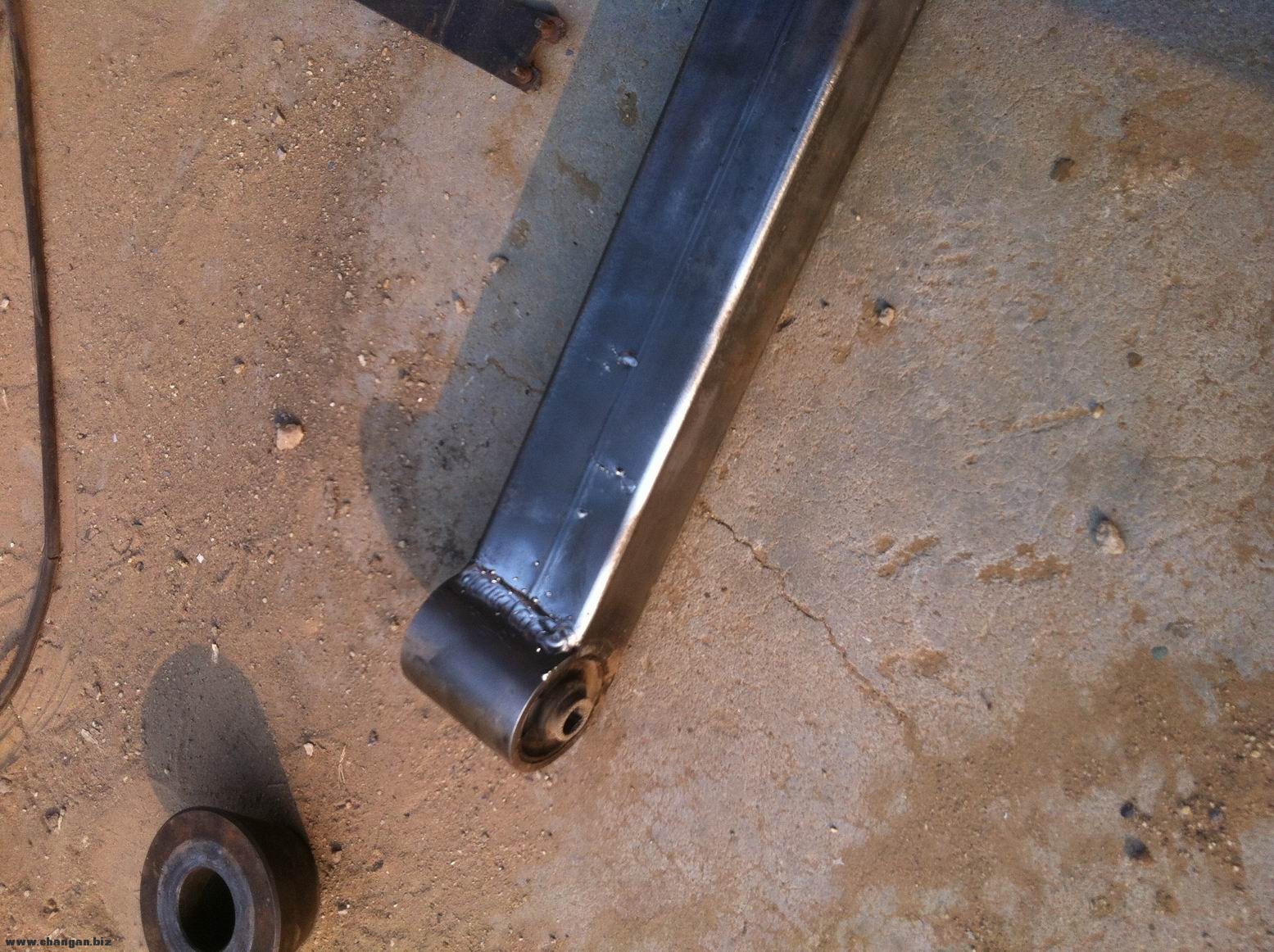

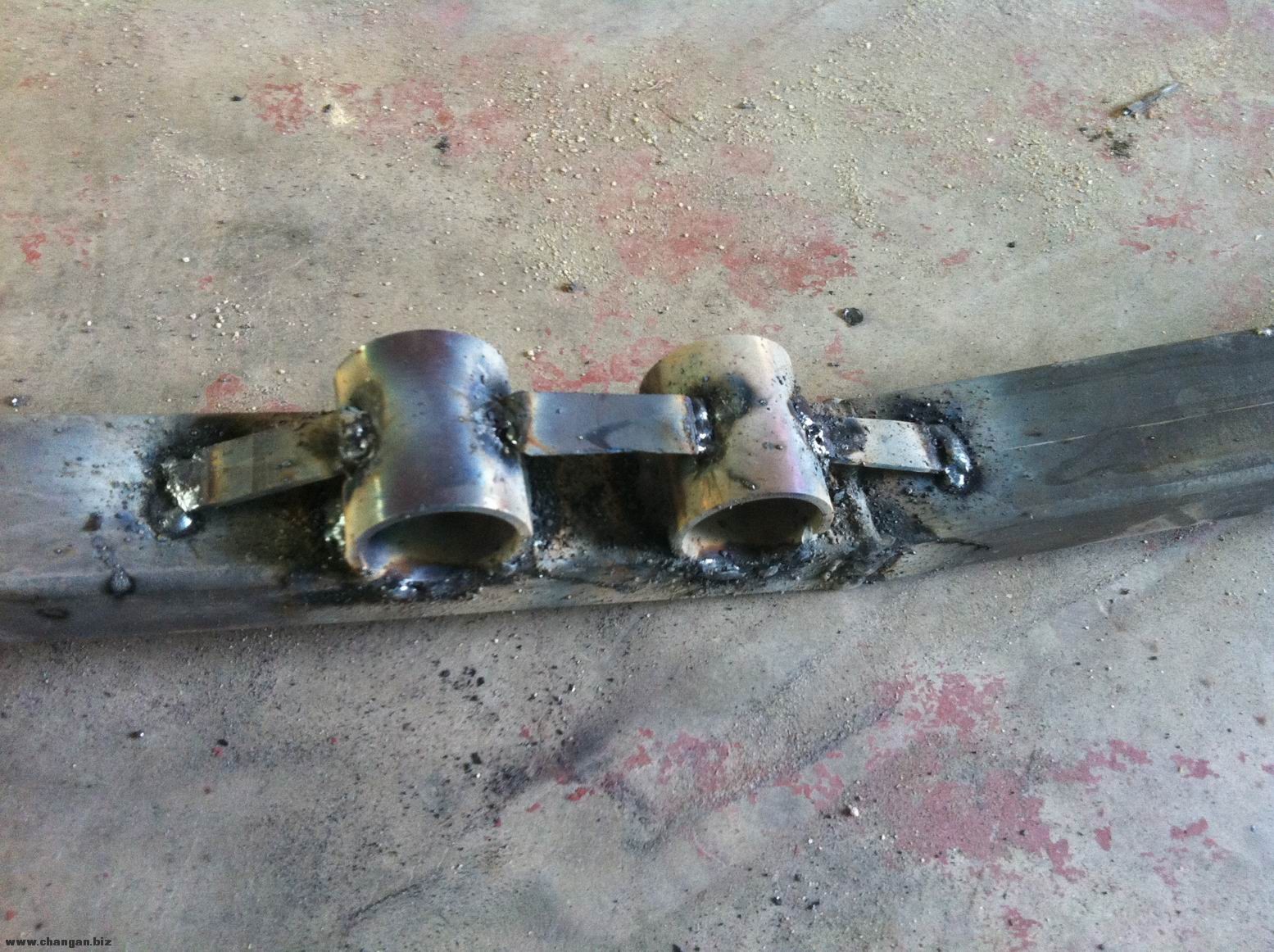

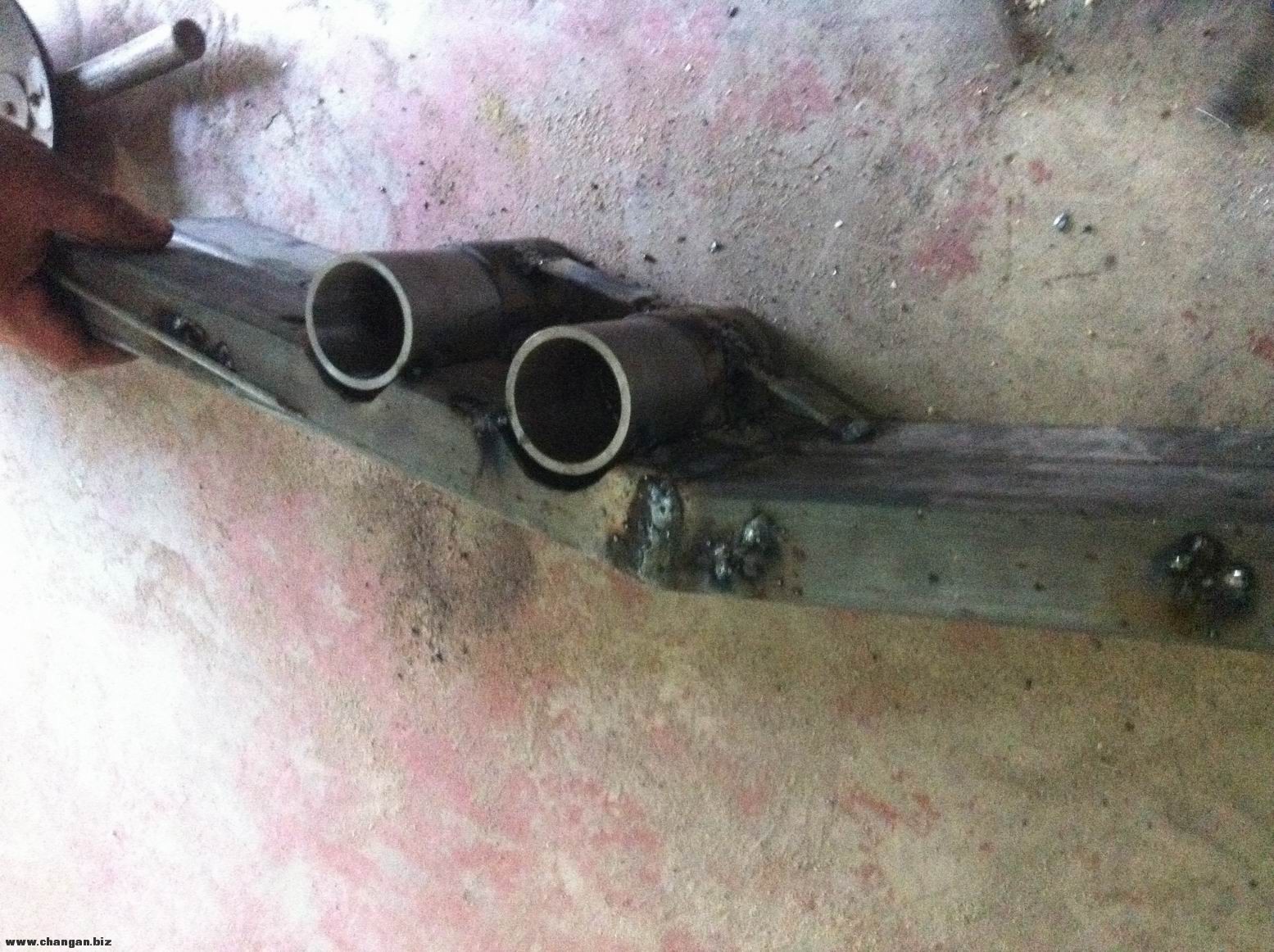

焊接定位轴套和后托臂
调整大小 IMG_6041.jpg 调整大小 IMG_6047.jpg

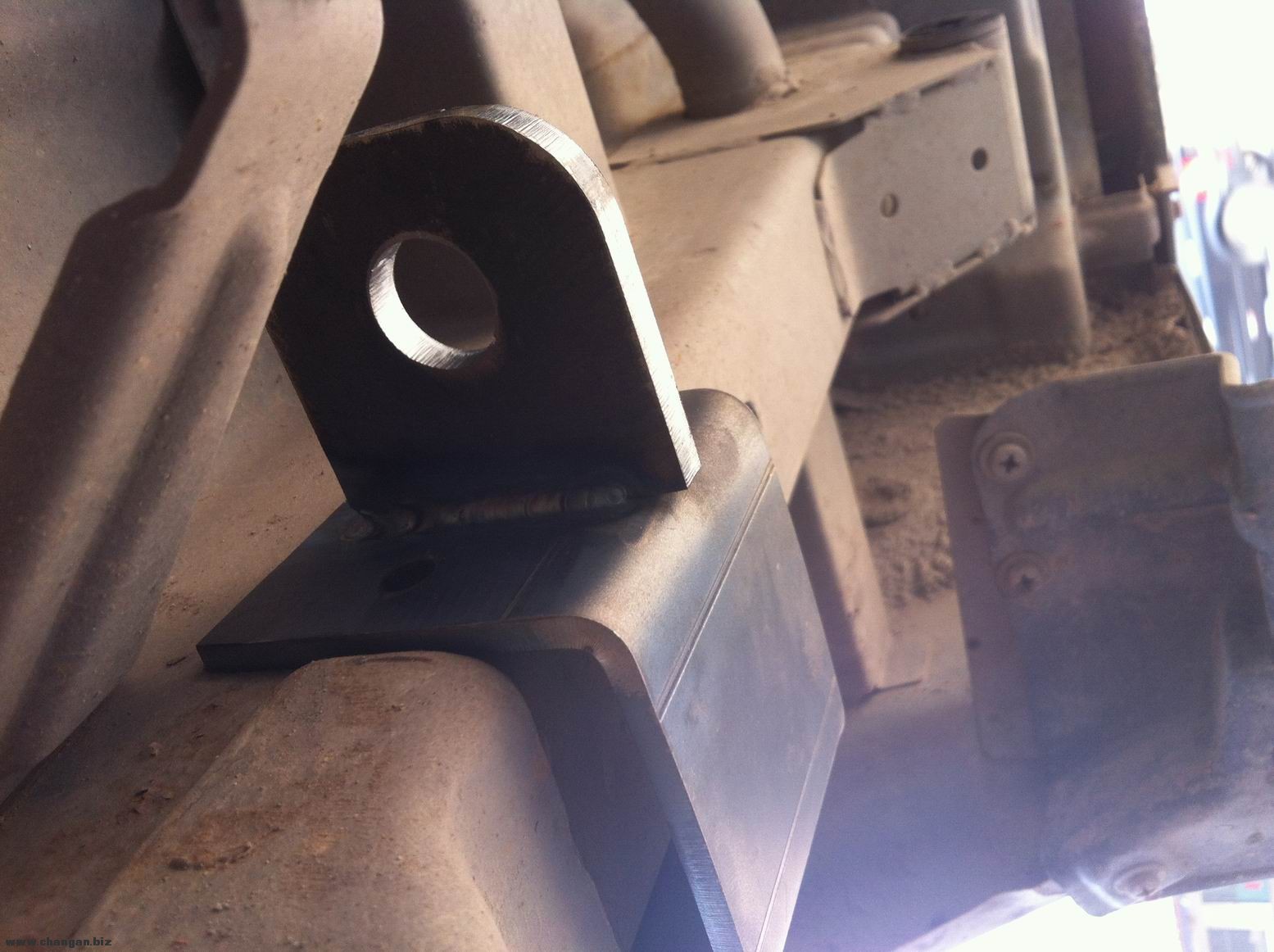

定位连杆中心支座的位置
调整大小 IMG_6053.jpg 调整大小 IMG_6054.jpg 调整大小 IMG_6056.jpg 调整大小 IMG_6068.jpg 调整大小 IMG_6069.jpg 调整大小 IMG_6070.jpg 调整大小 IMG_6071.jpg 调整大小 IMG_6072.jpg

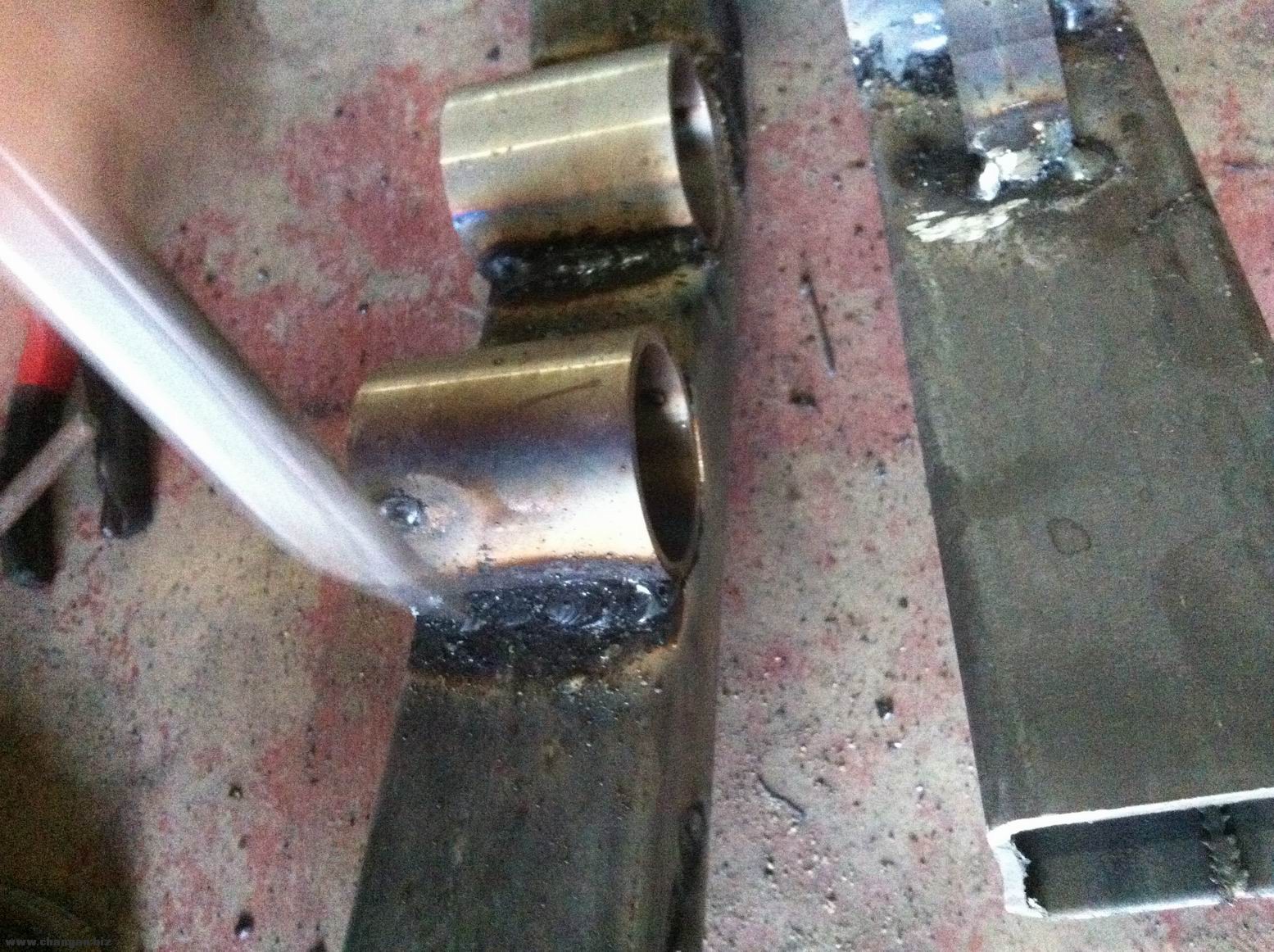

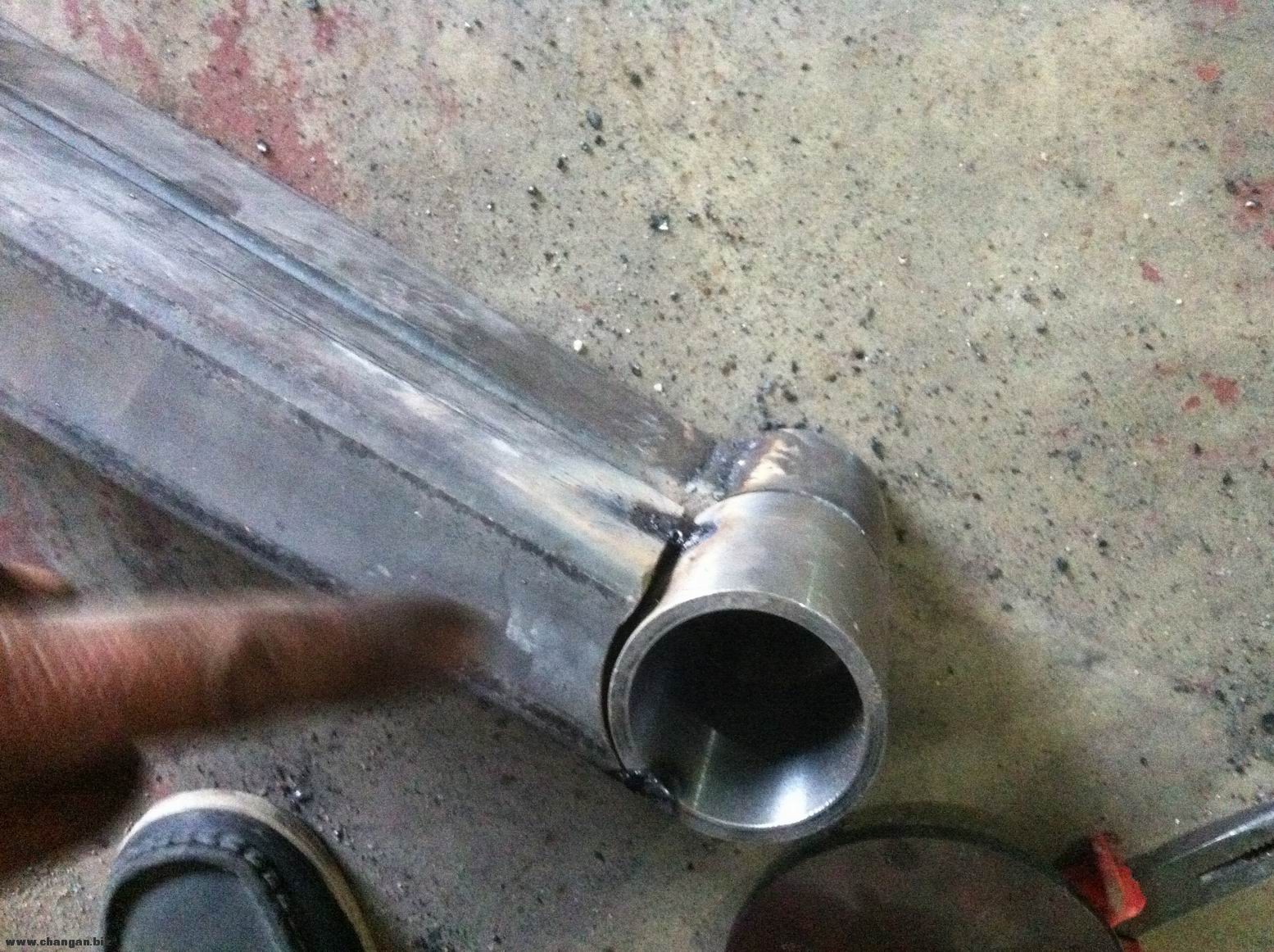

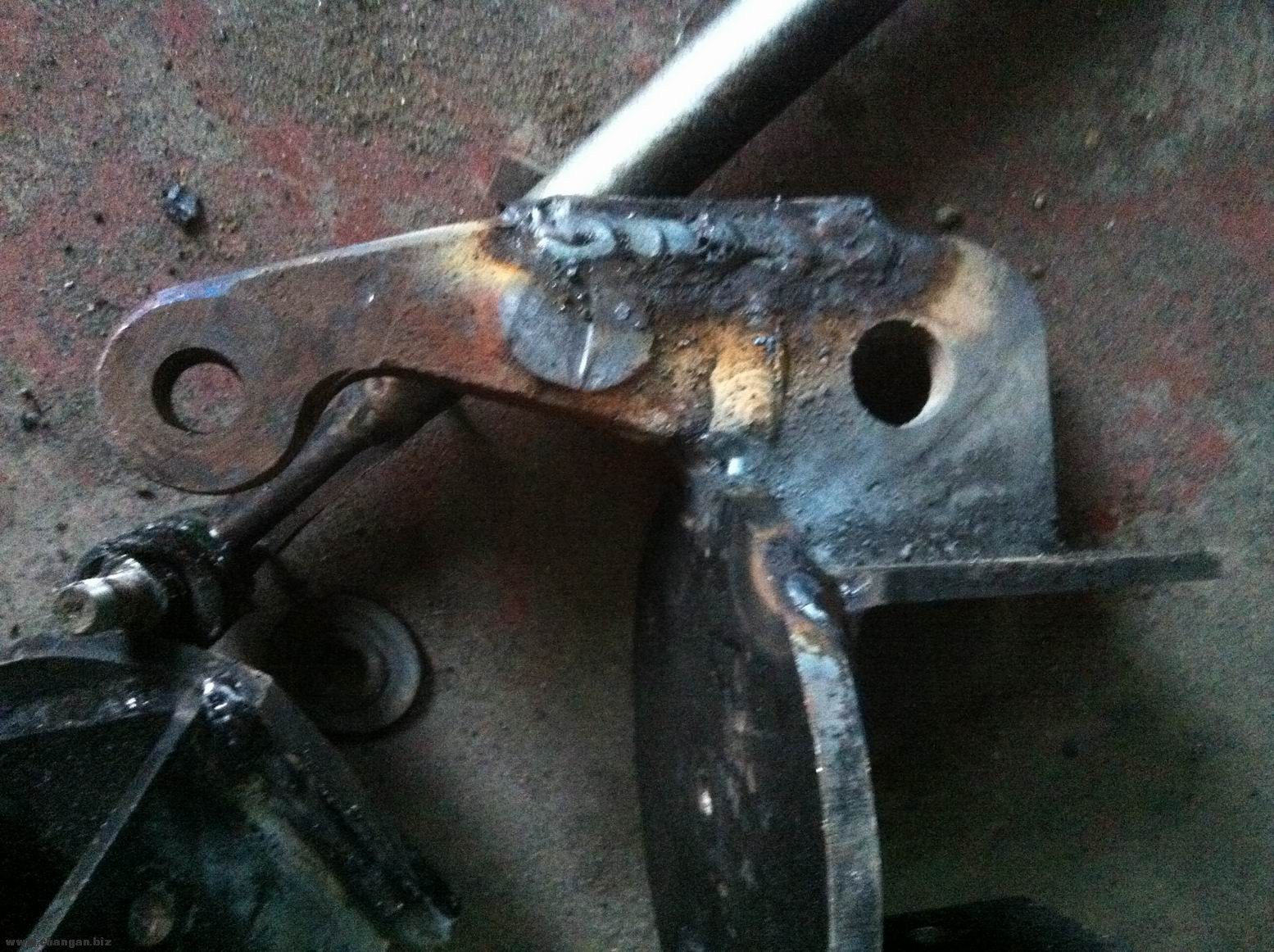

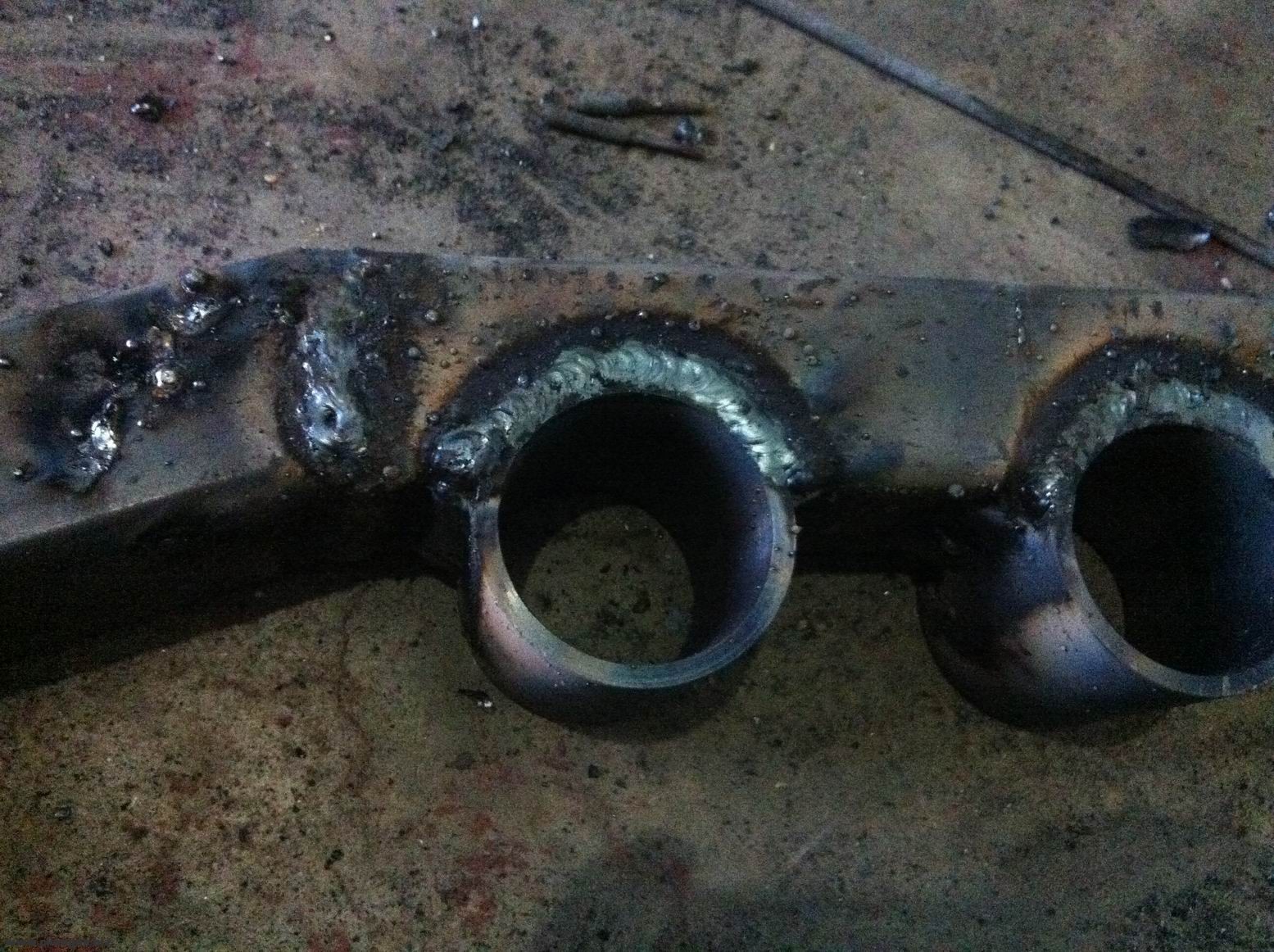

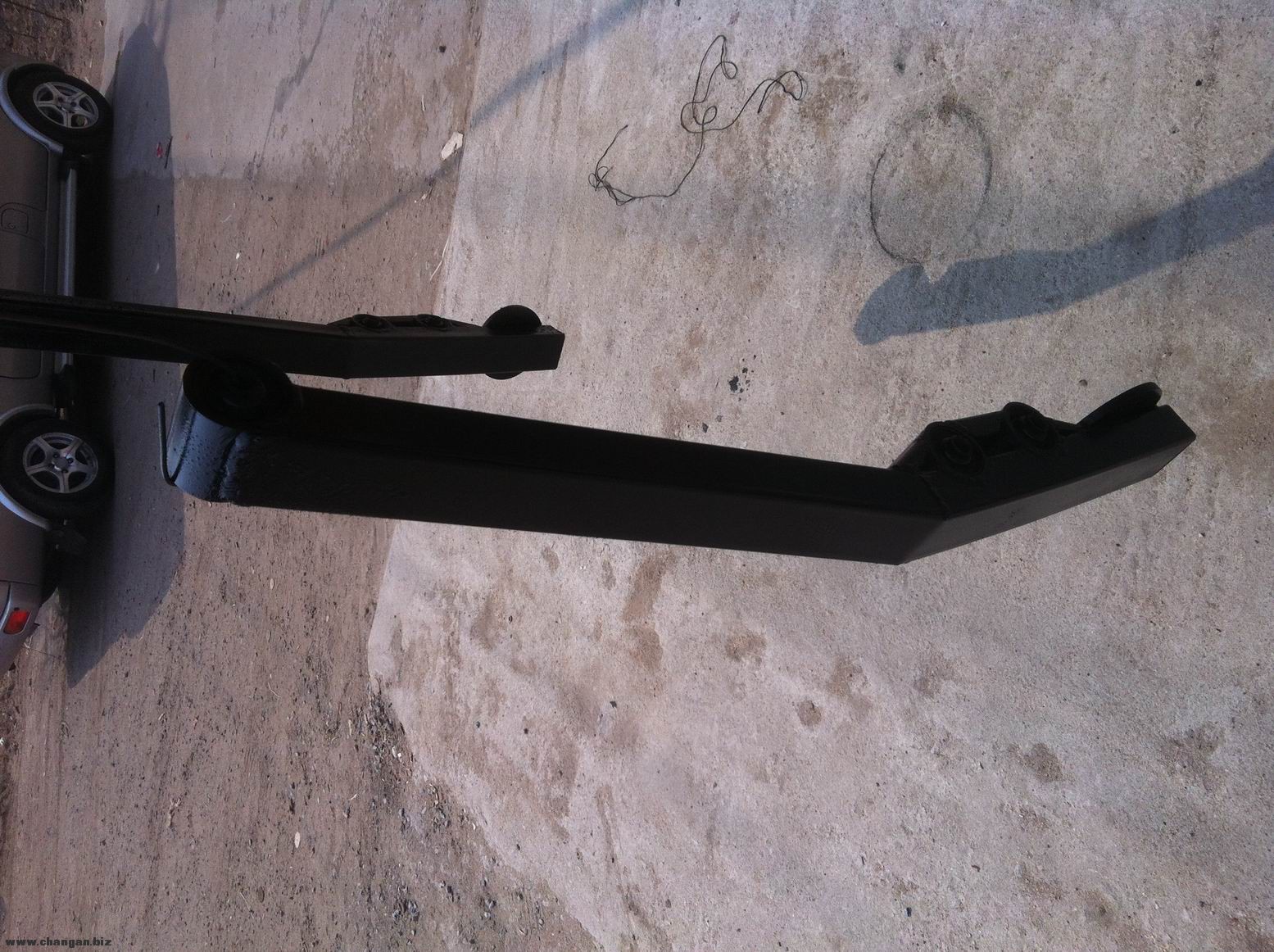

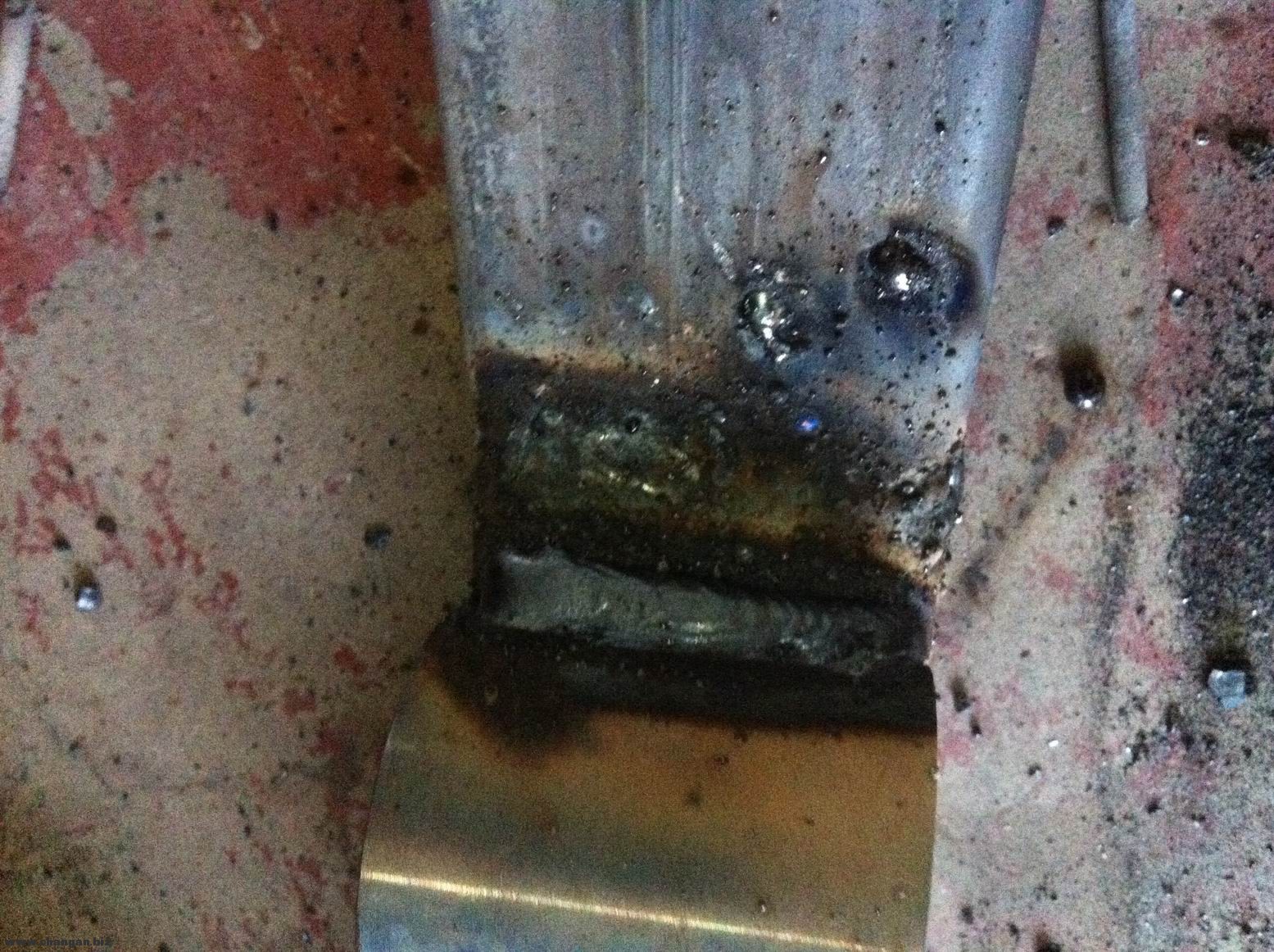

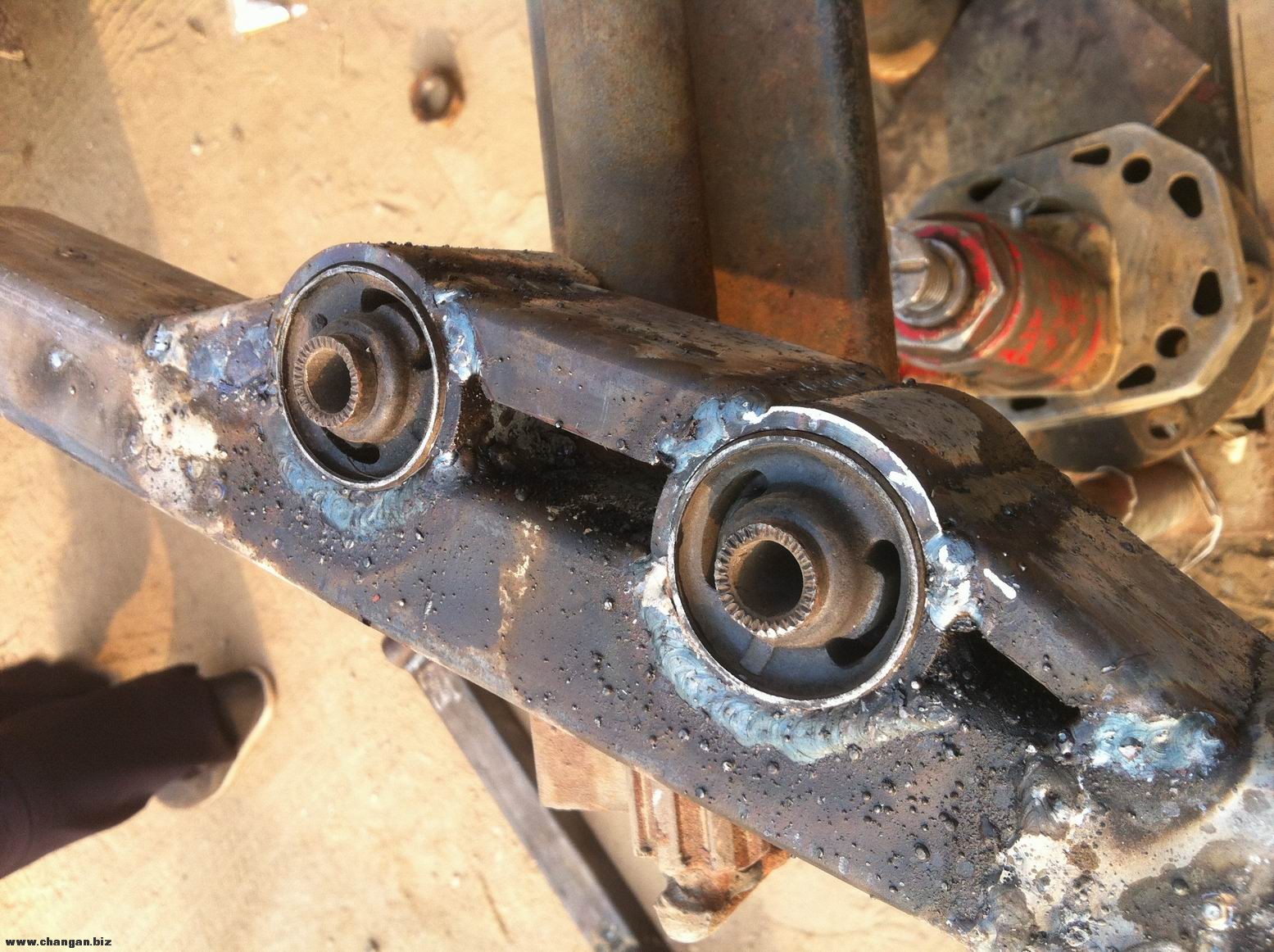

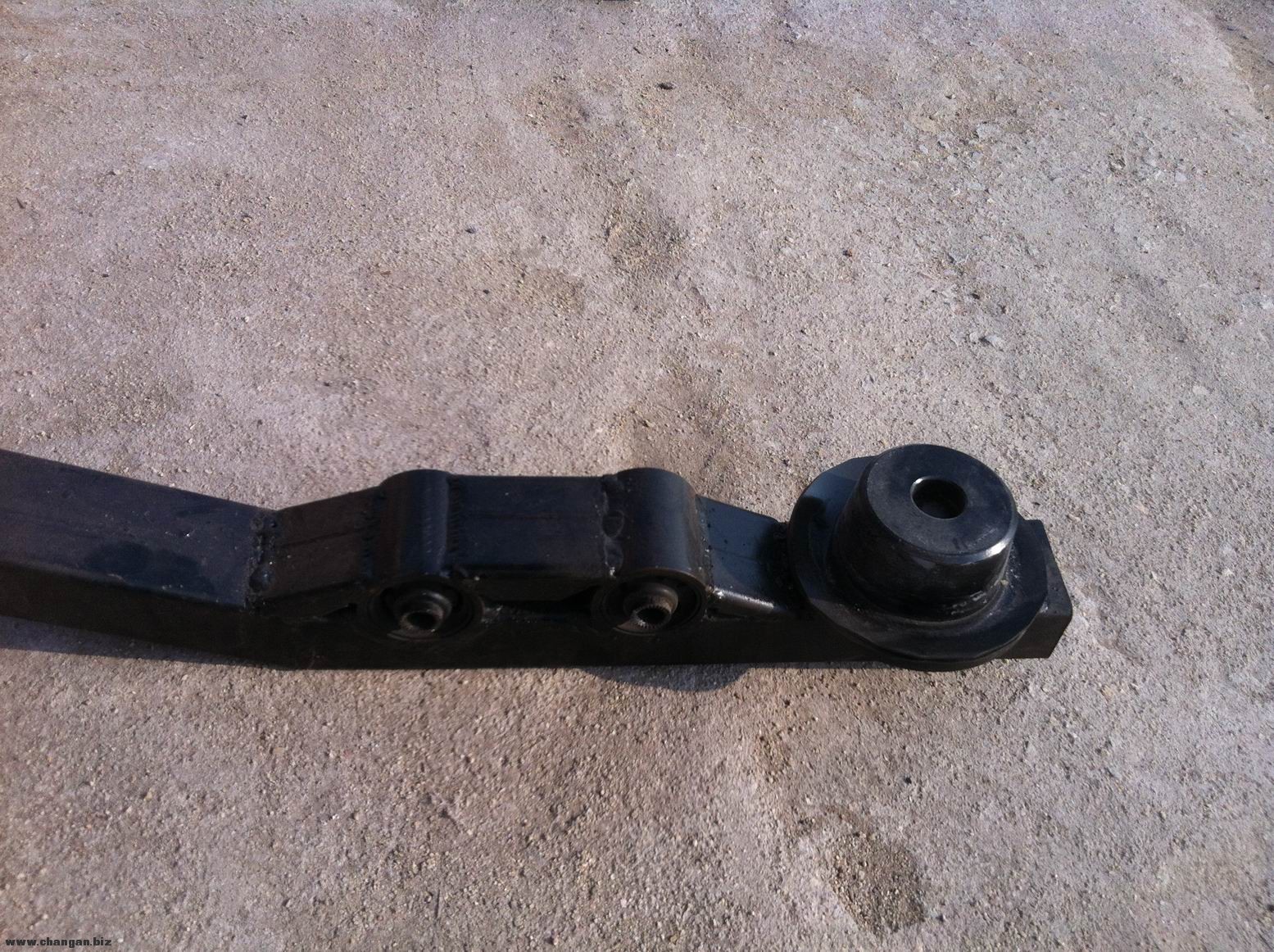

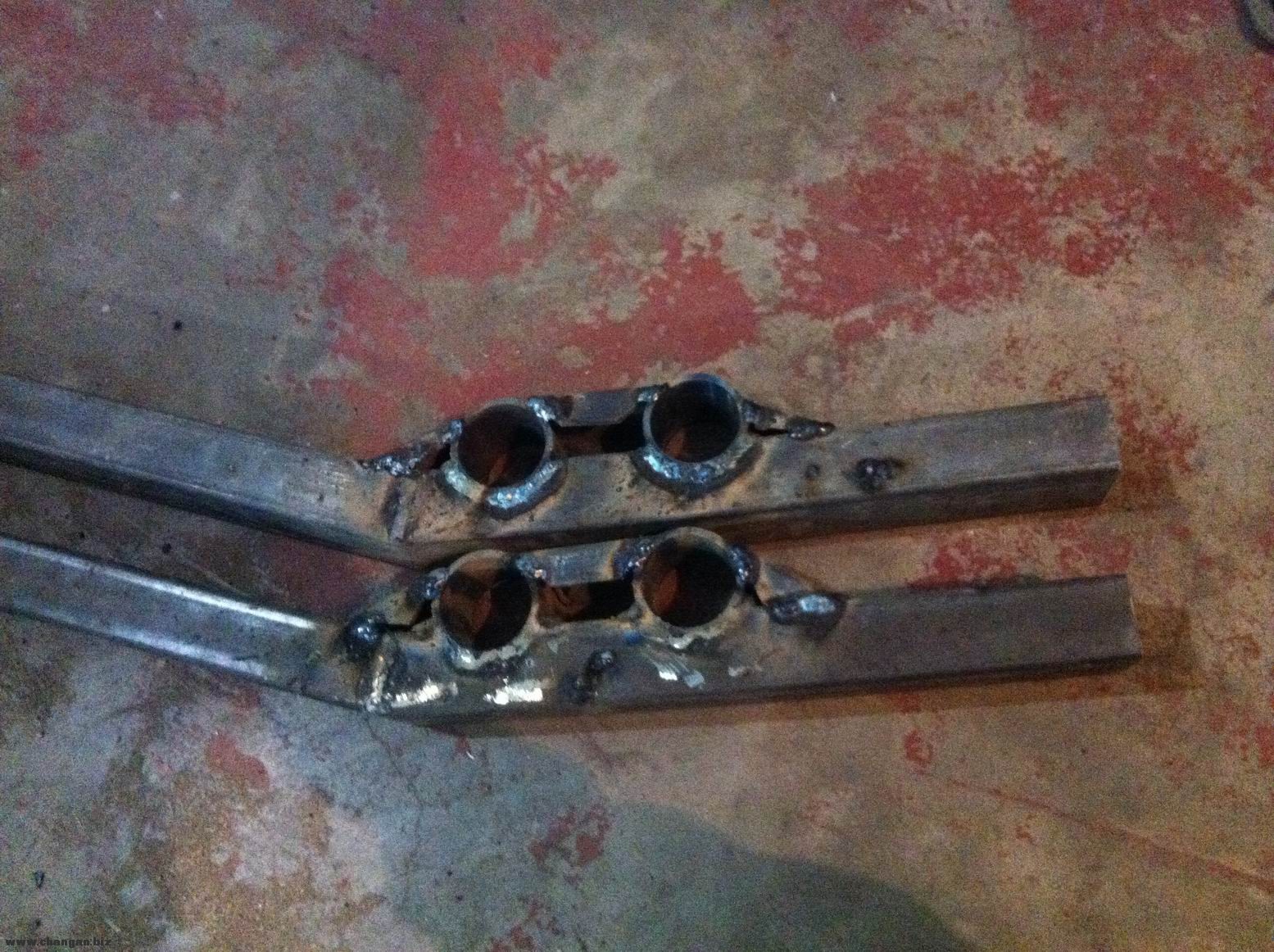

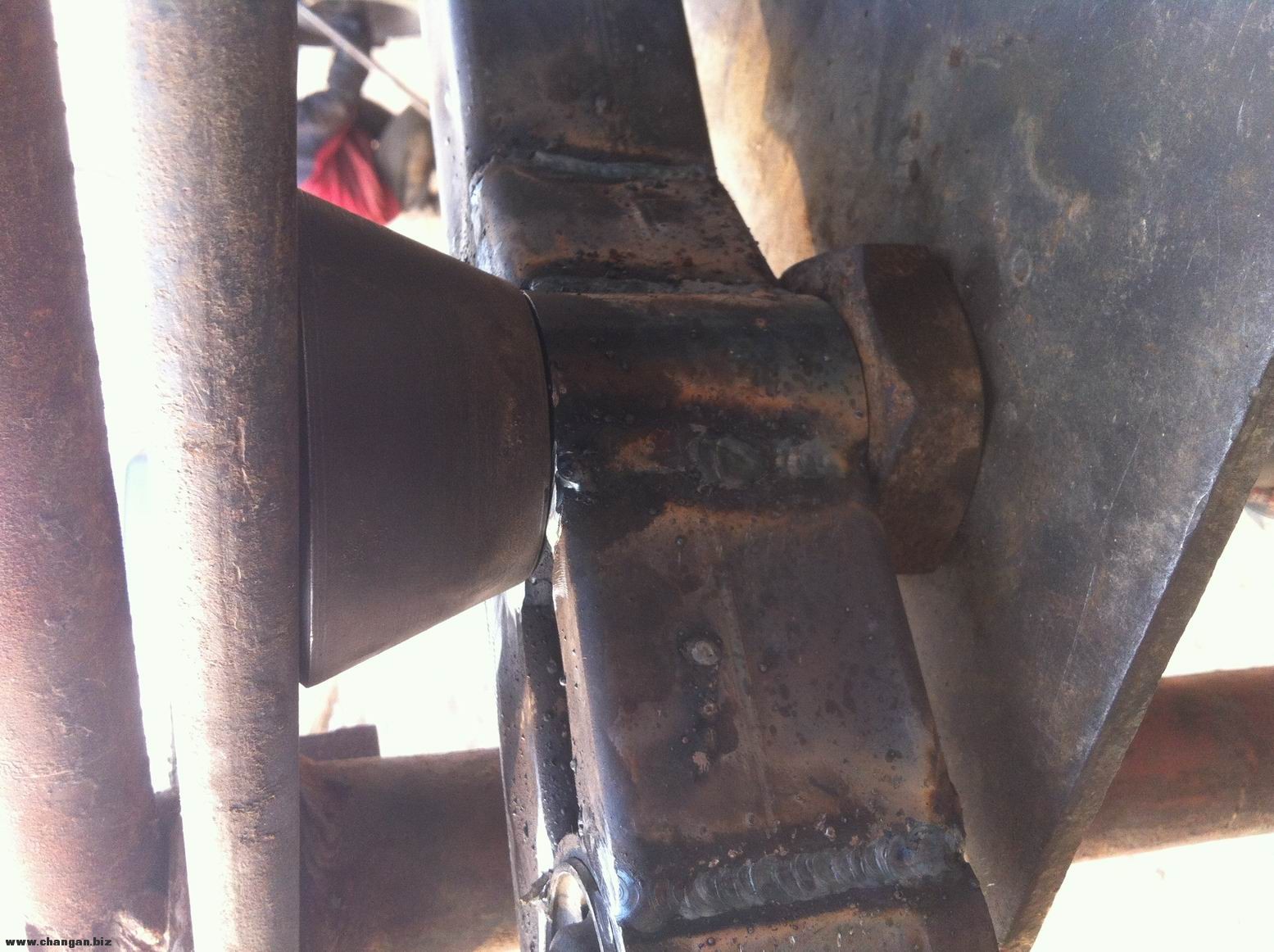

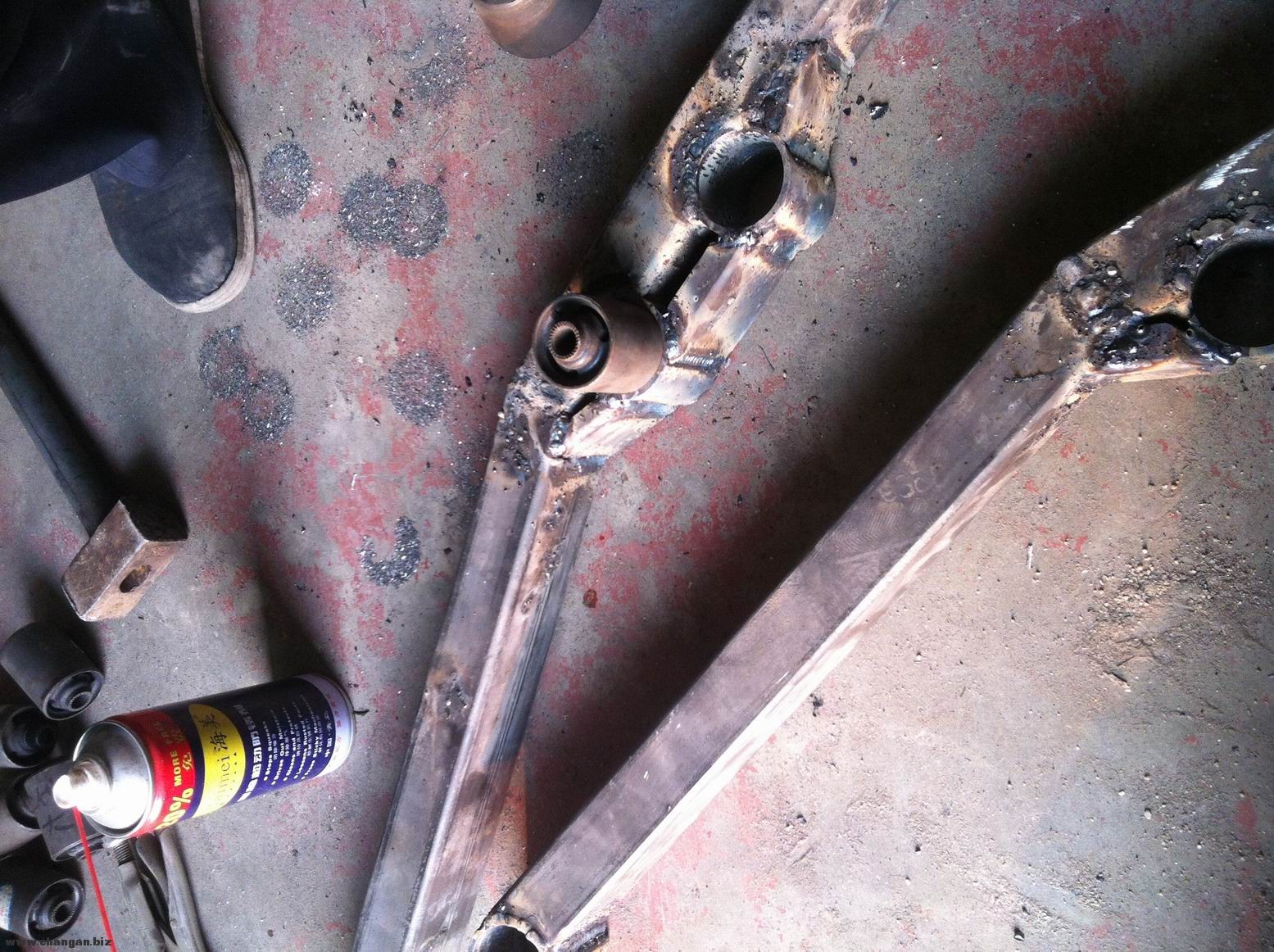

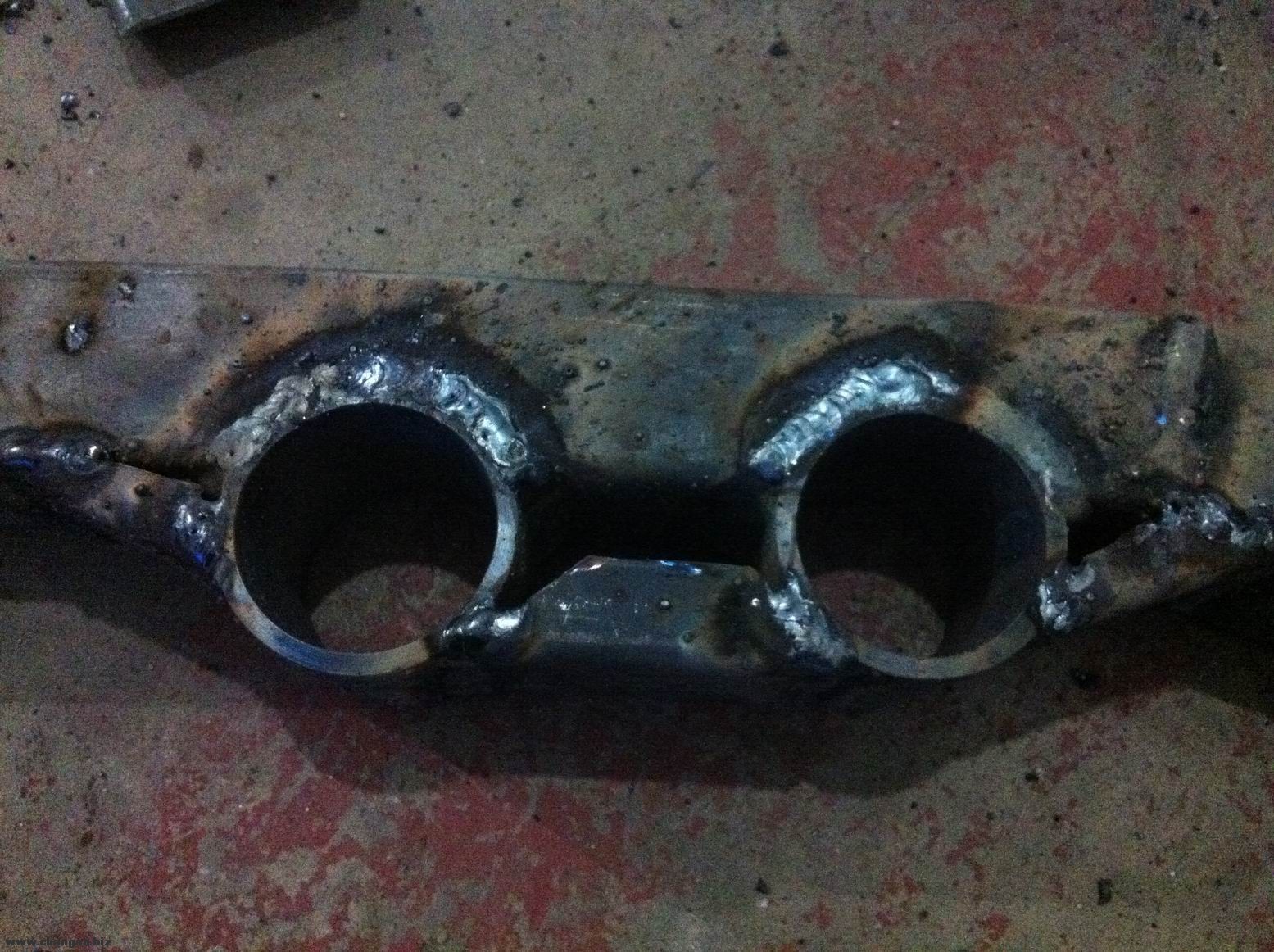

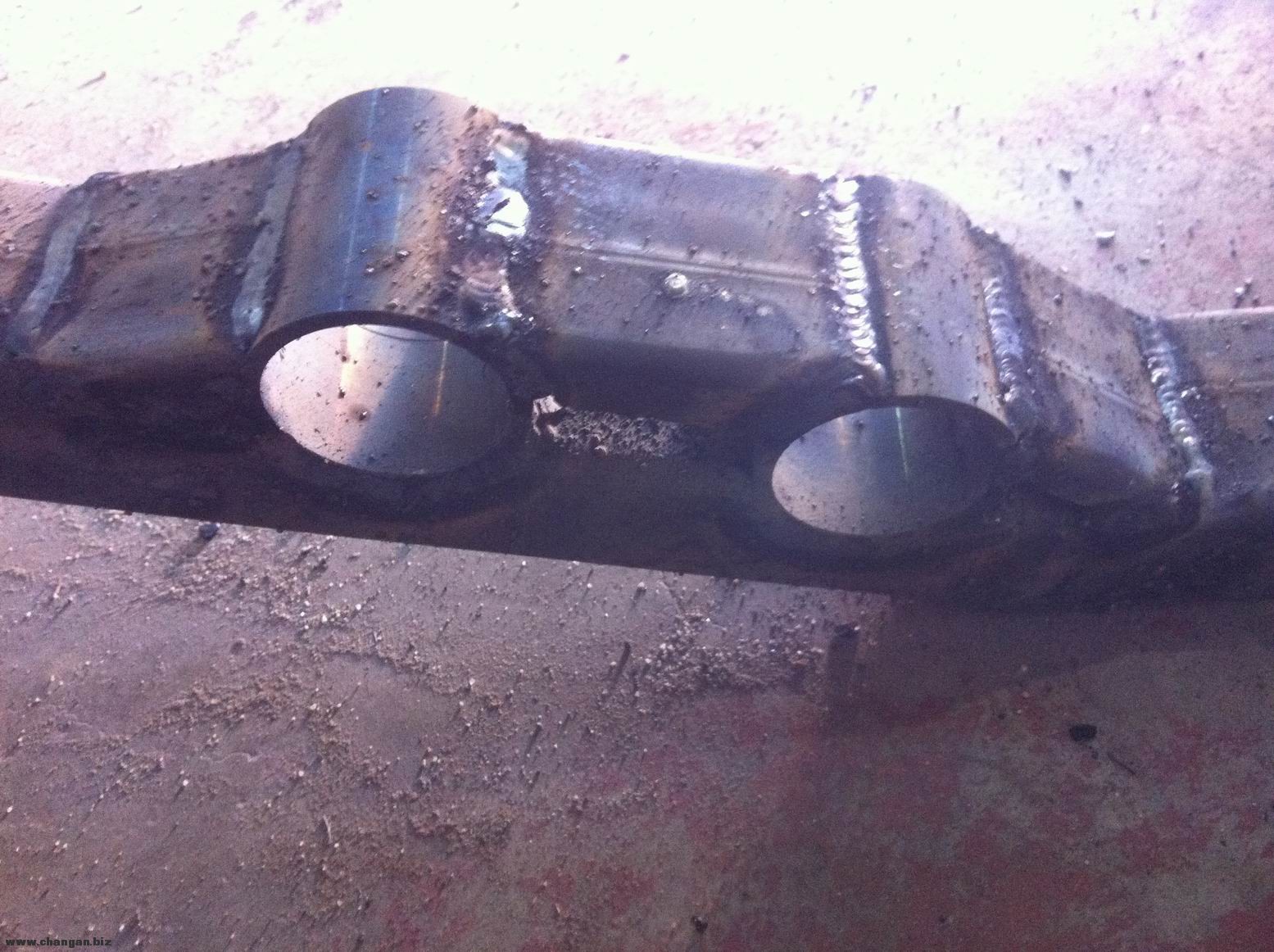

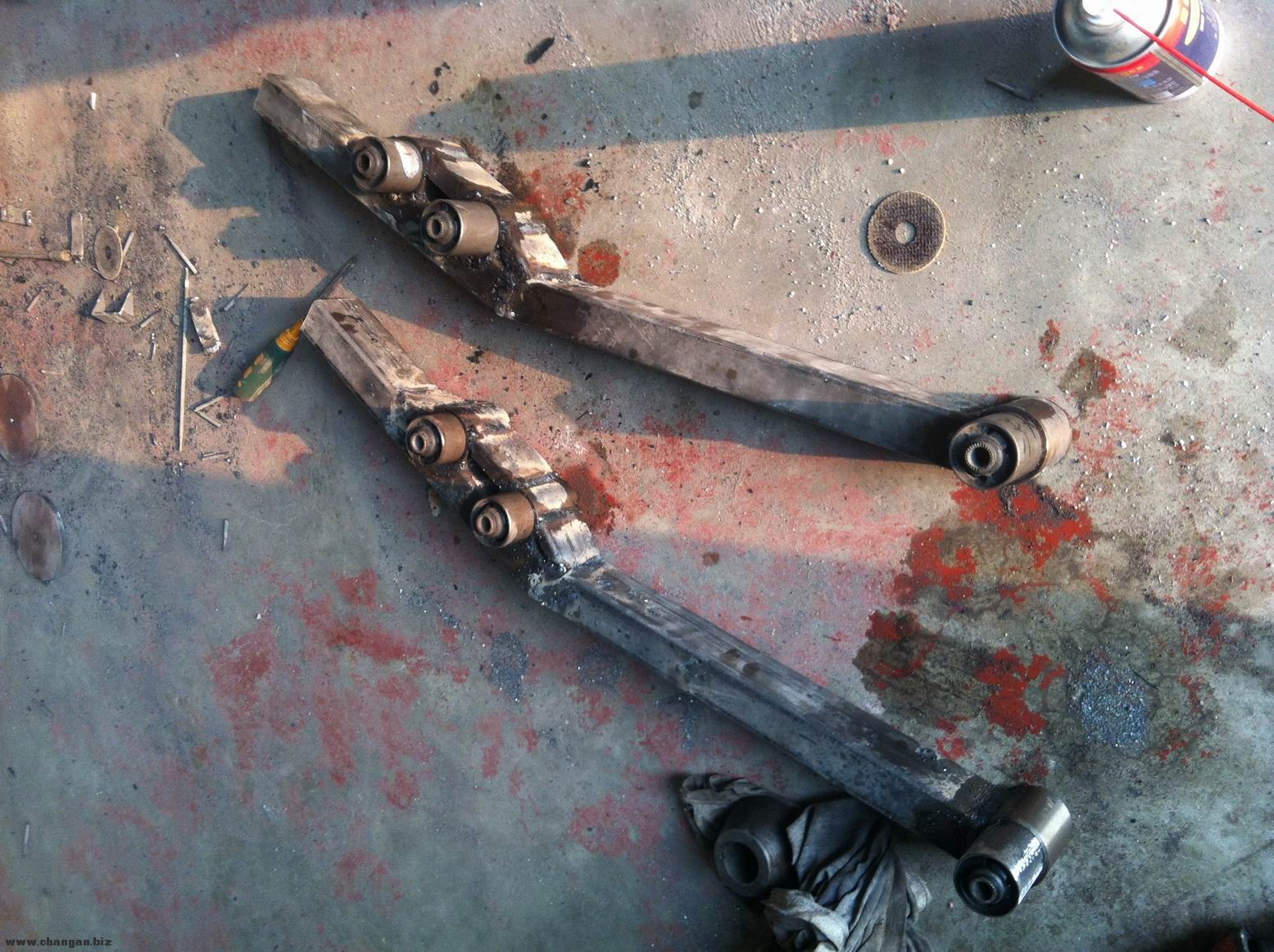

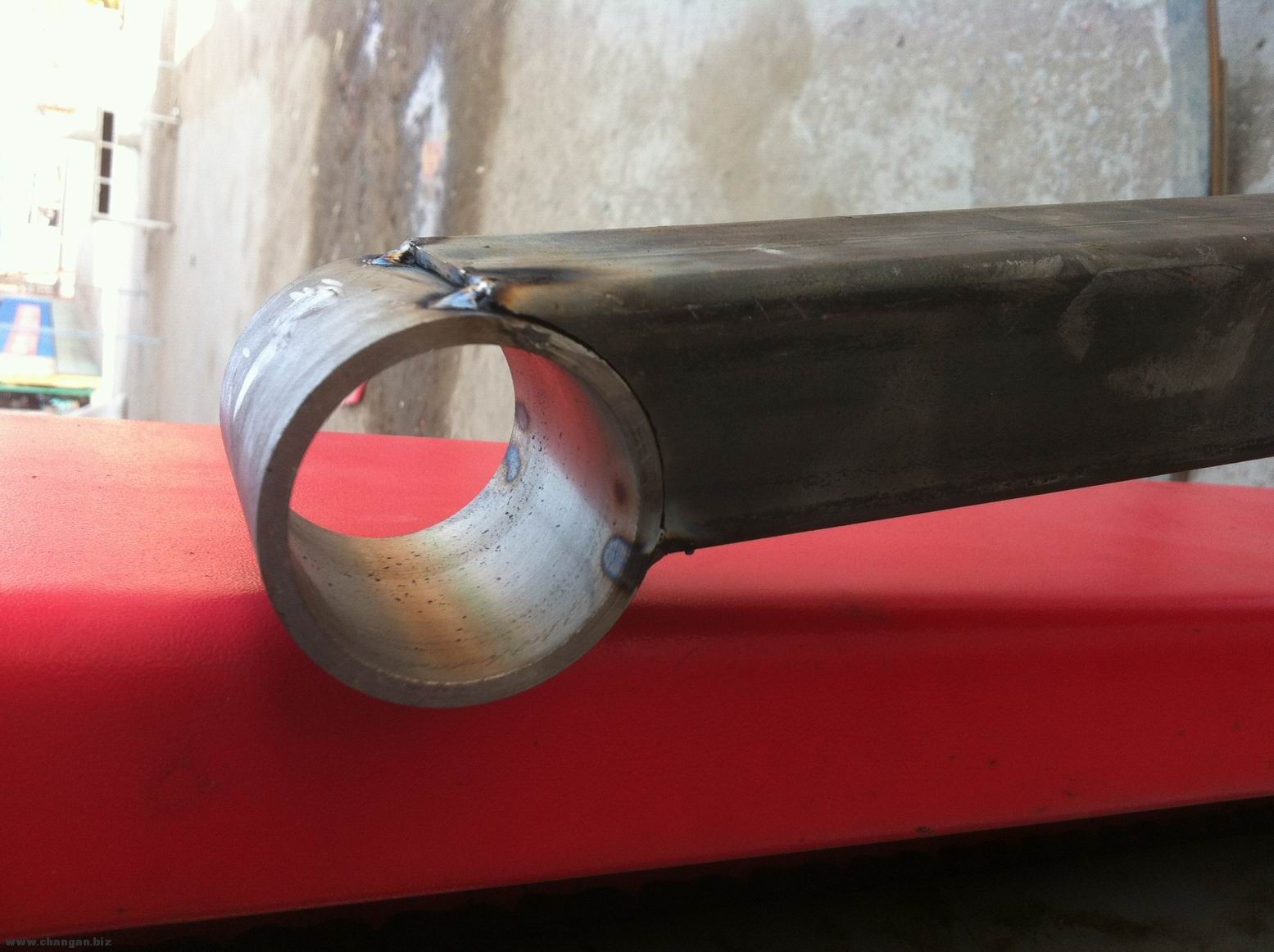

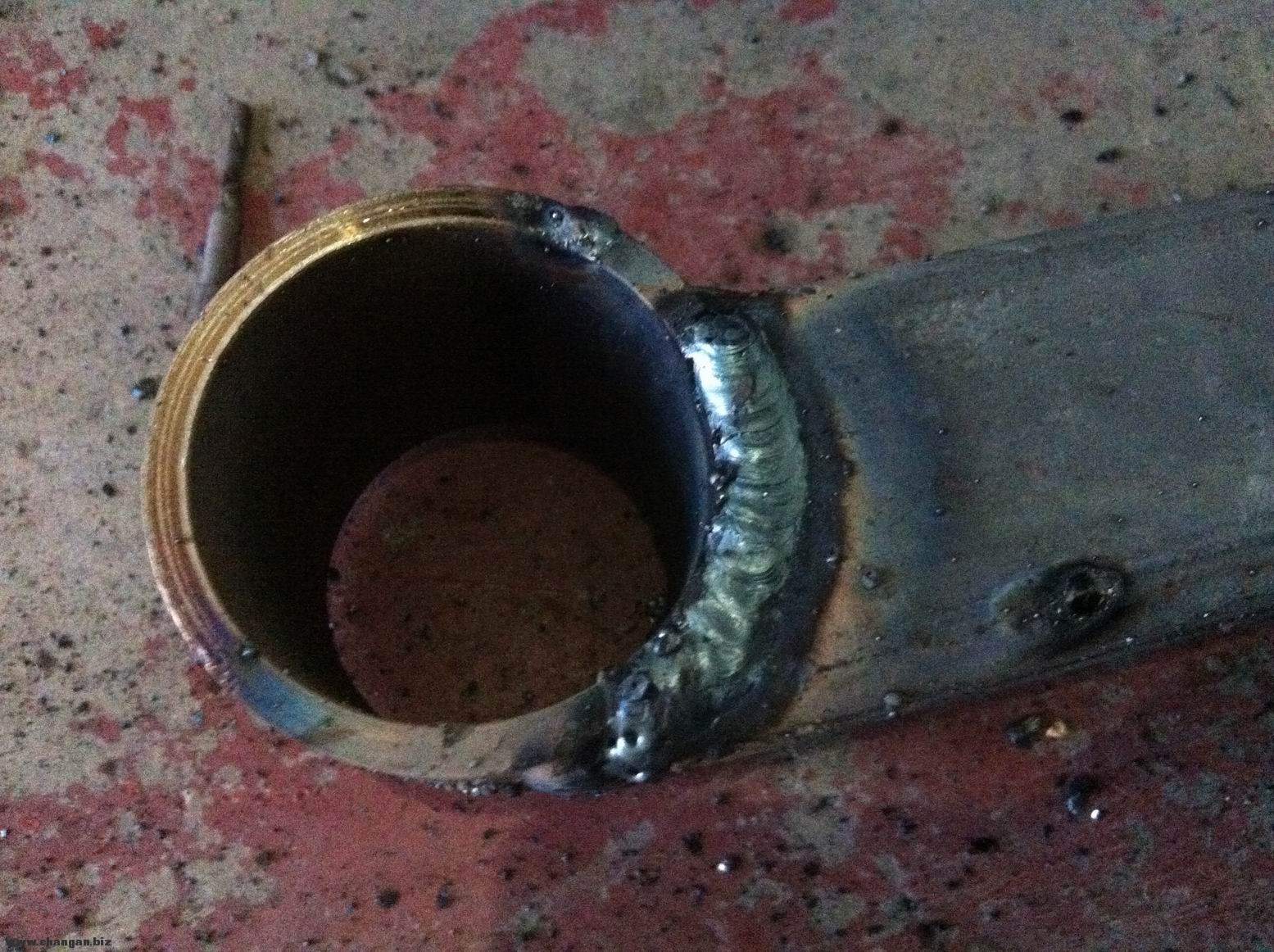

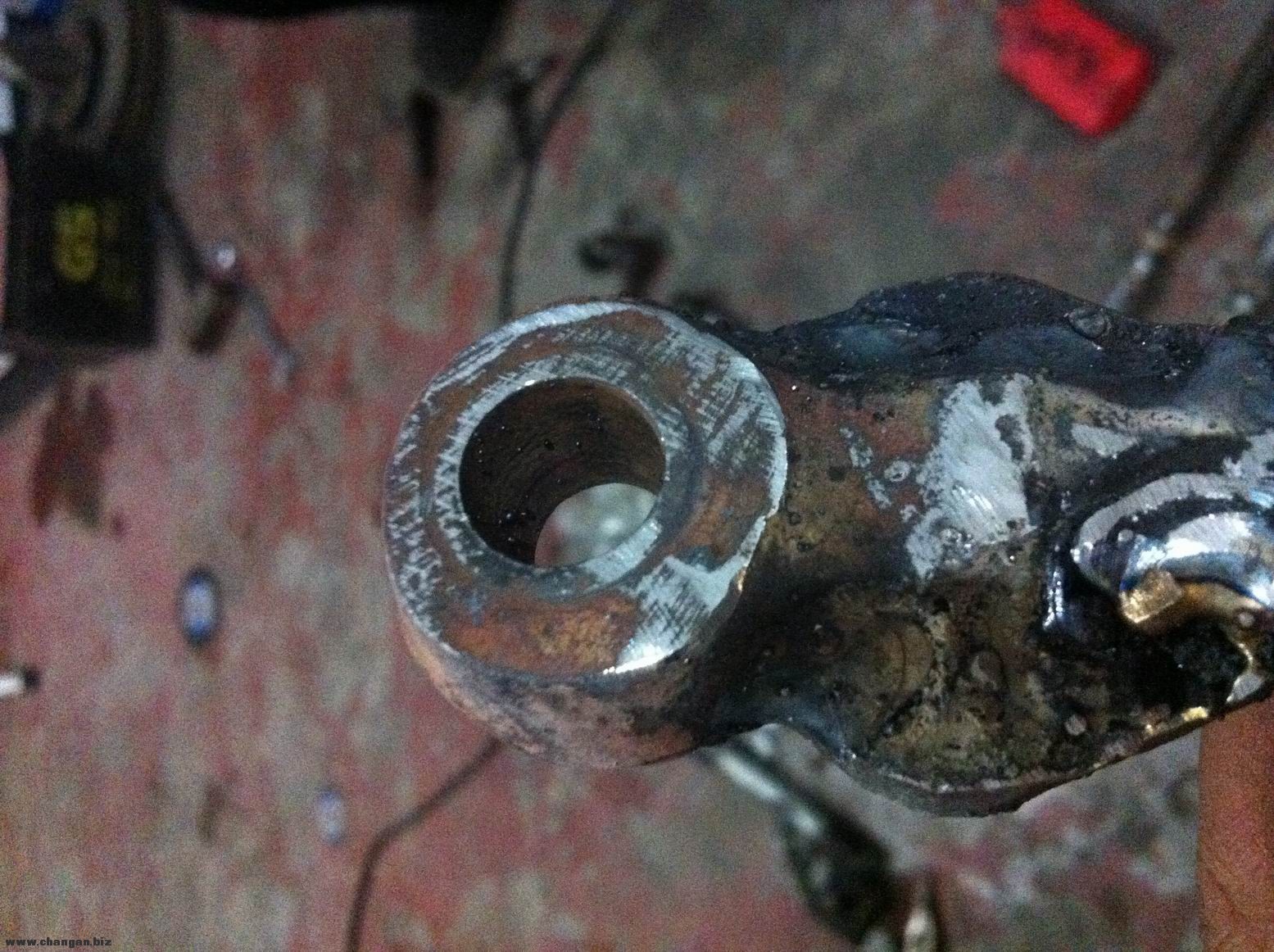

改进后的后托臂和轴套的焊接形式(再次看到这么好的焊接本人再次感谢好哥们和焊接高手)
调整大小 IMG_6057.jpg 调整大小 IMG_6065.jpg 调整大小 IMG_6066.jpg

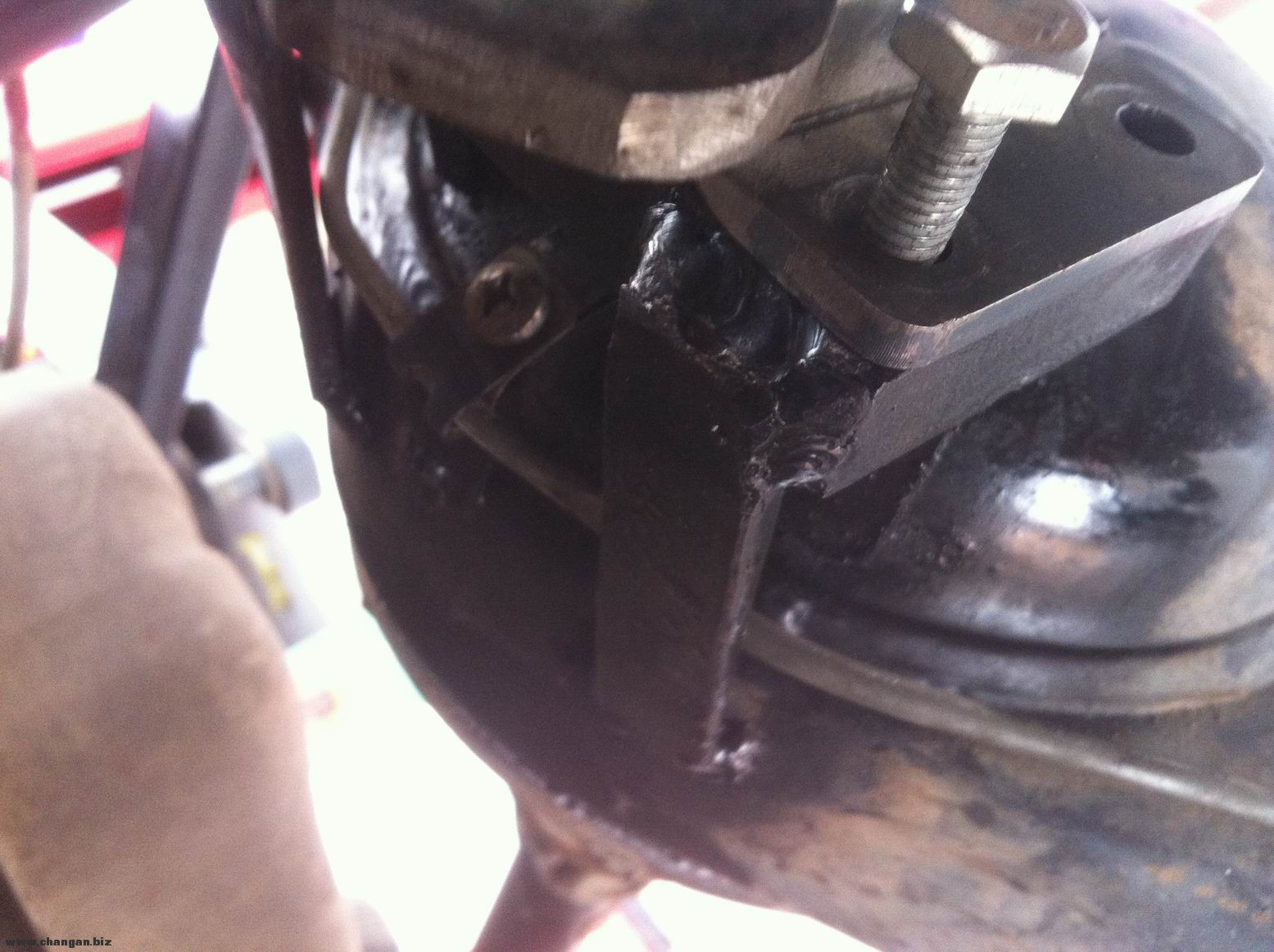

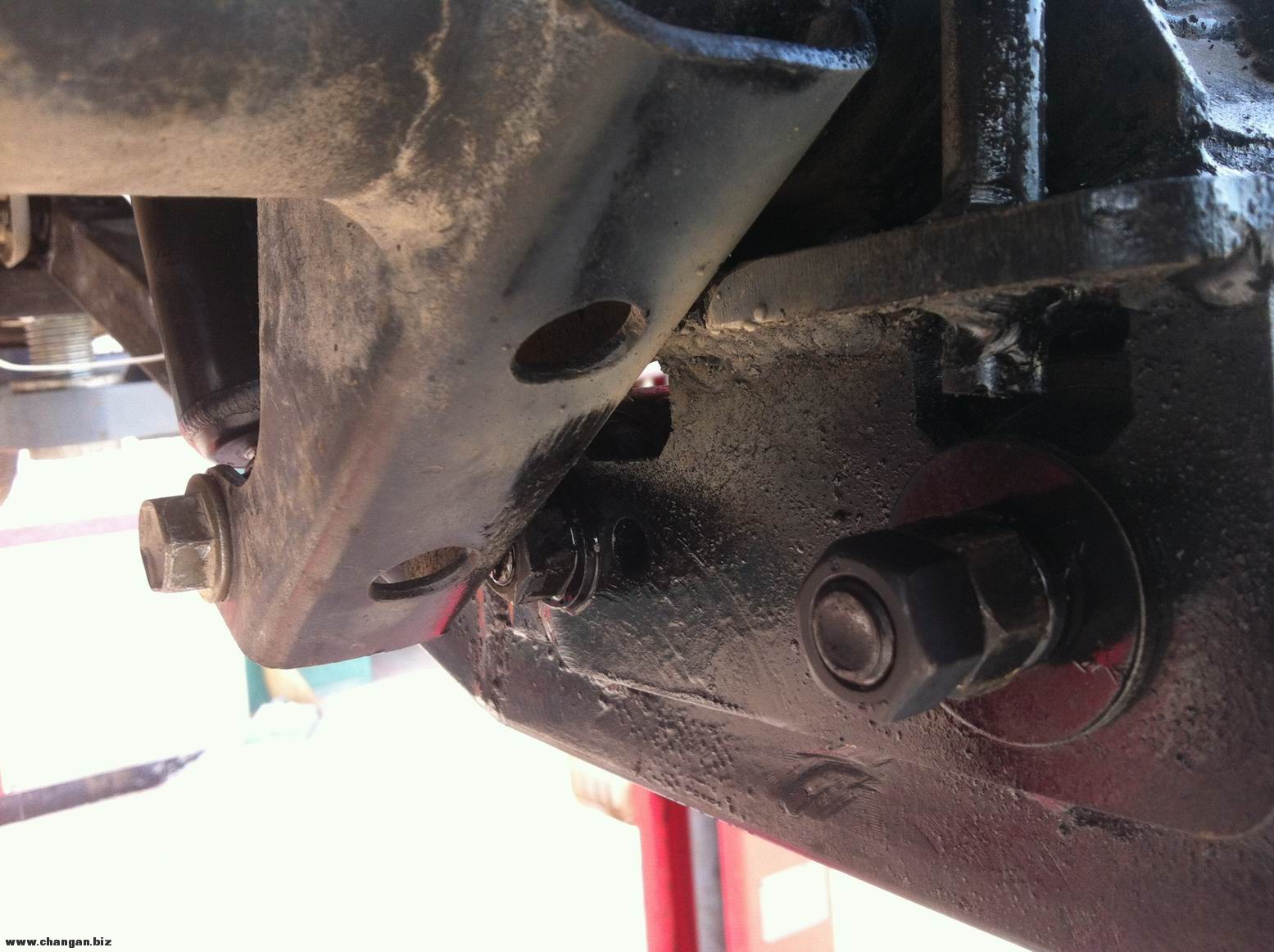

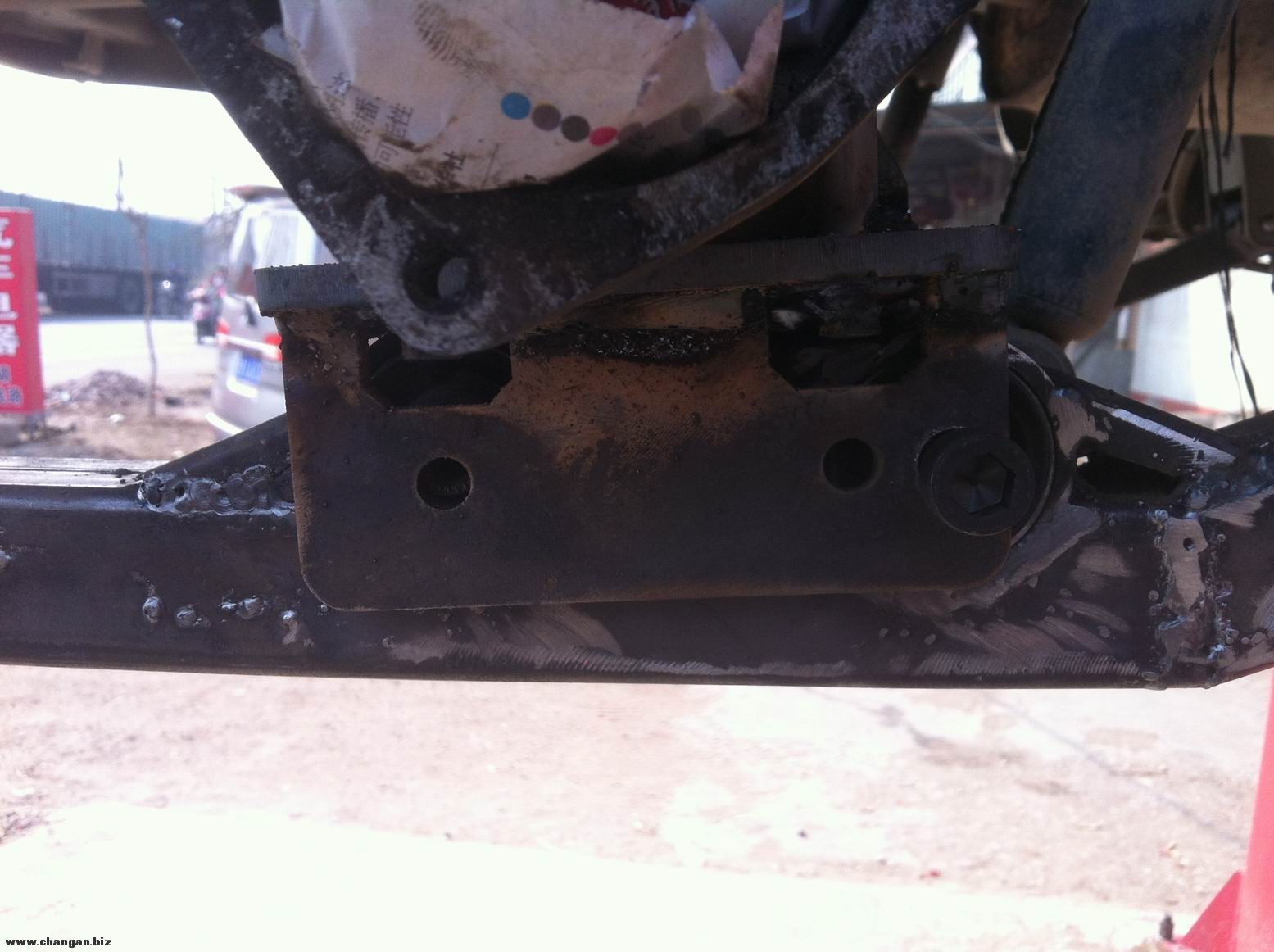

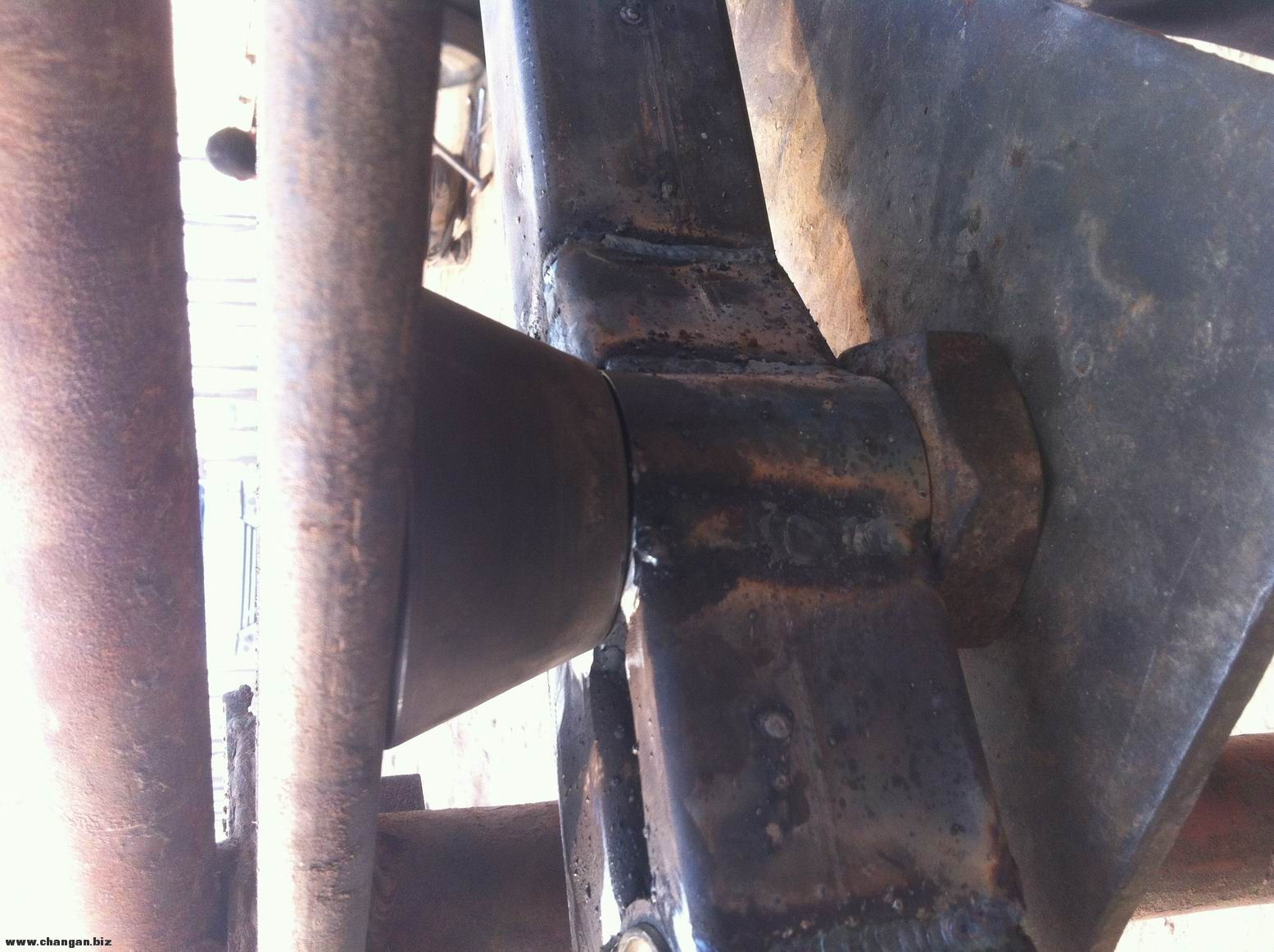

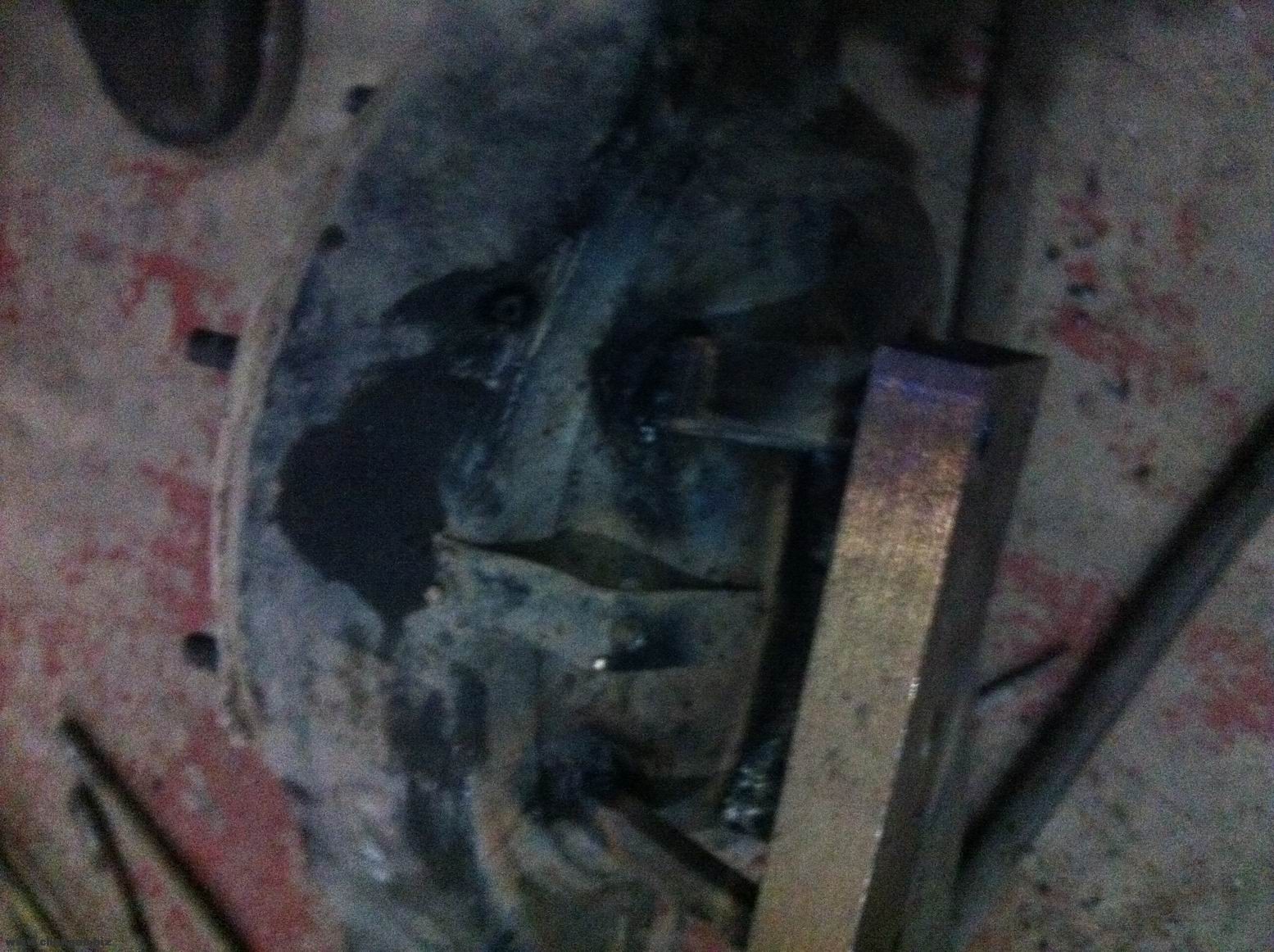

加固焊接后托臂后桥连接座
调整大小 IMG_6074.jpg
插播夜幕下的小星2
调整大小 IMG_6077.jpg 调整大小 IMG_6078.jpg 调整大小 IMG_6082.jpg 调整大小 IMG_6084.jpg 调整大小 IMG_6087.jpg 调整大小 IMG_6091.jpg 调整大小 IMG_6092.jpg 调整大小 IMG_6094.jpg 调整大小 IMG_6098.jpg 调整大小 IMG_6100.jpg 调整大小 IMG_6102.jpg

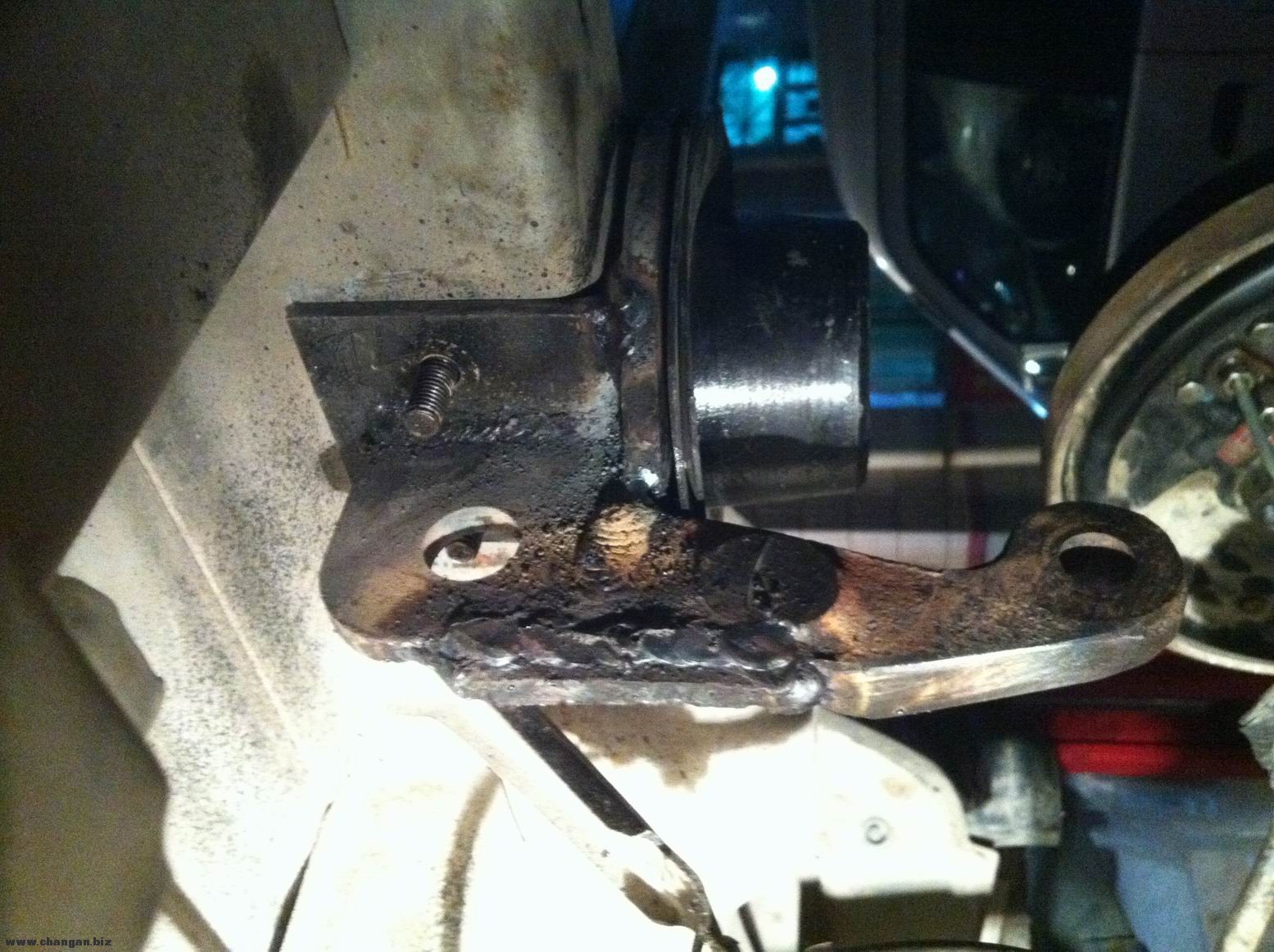

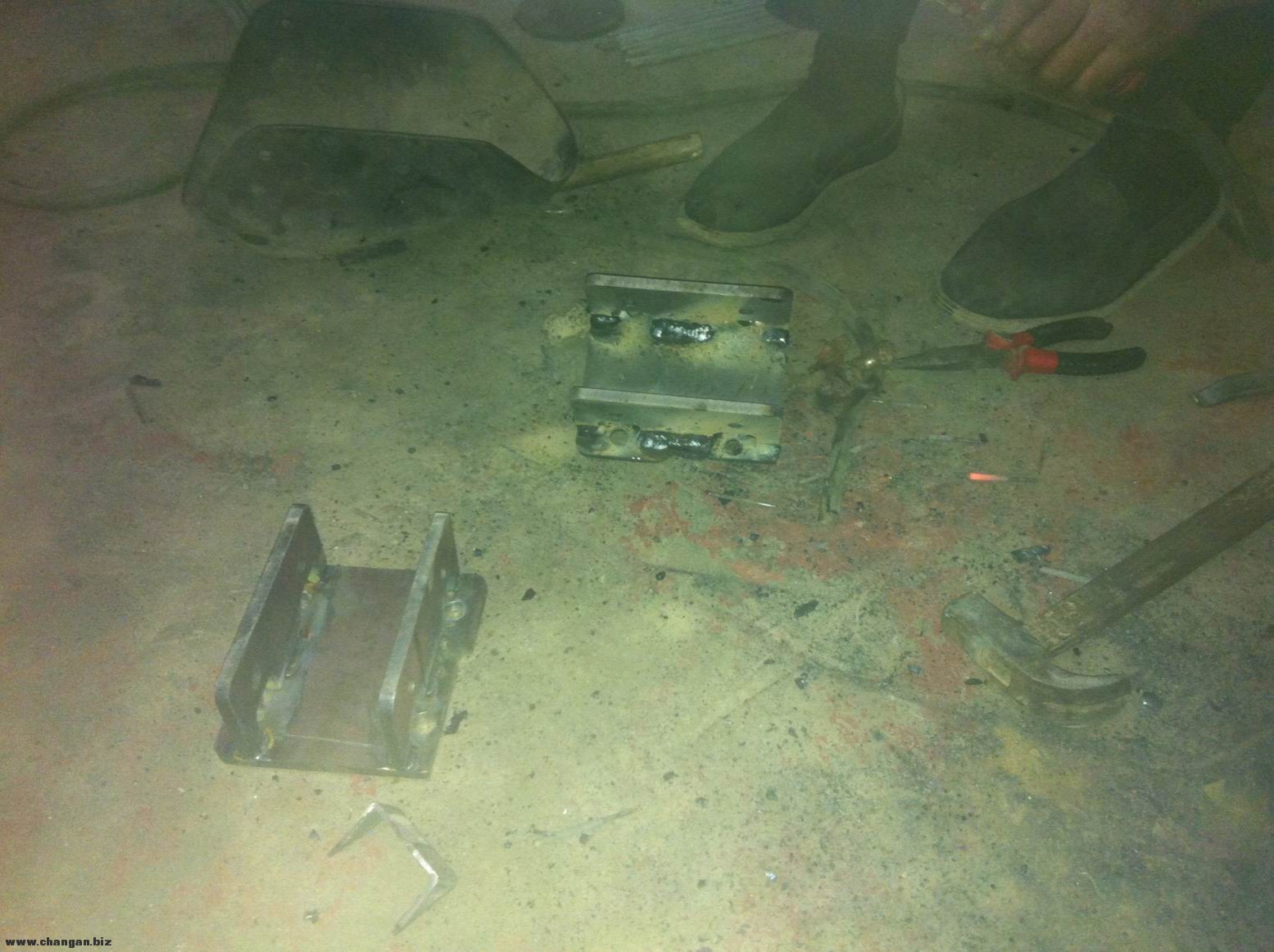

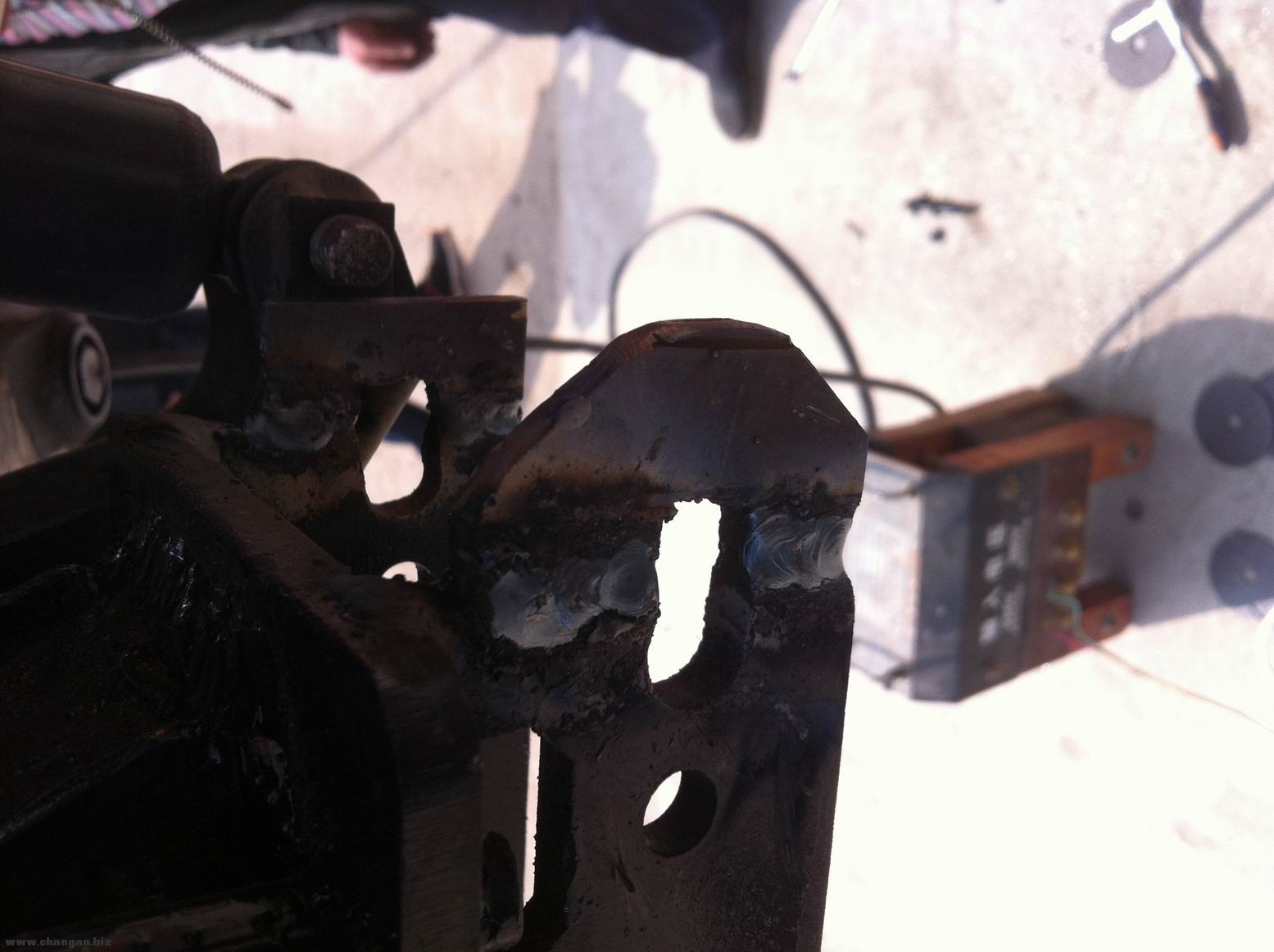

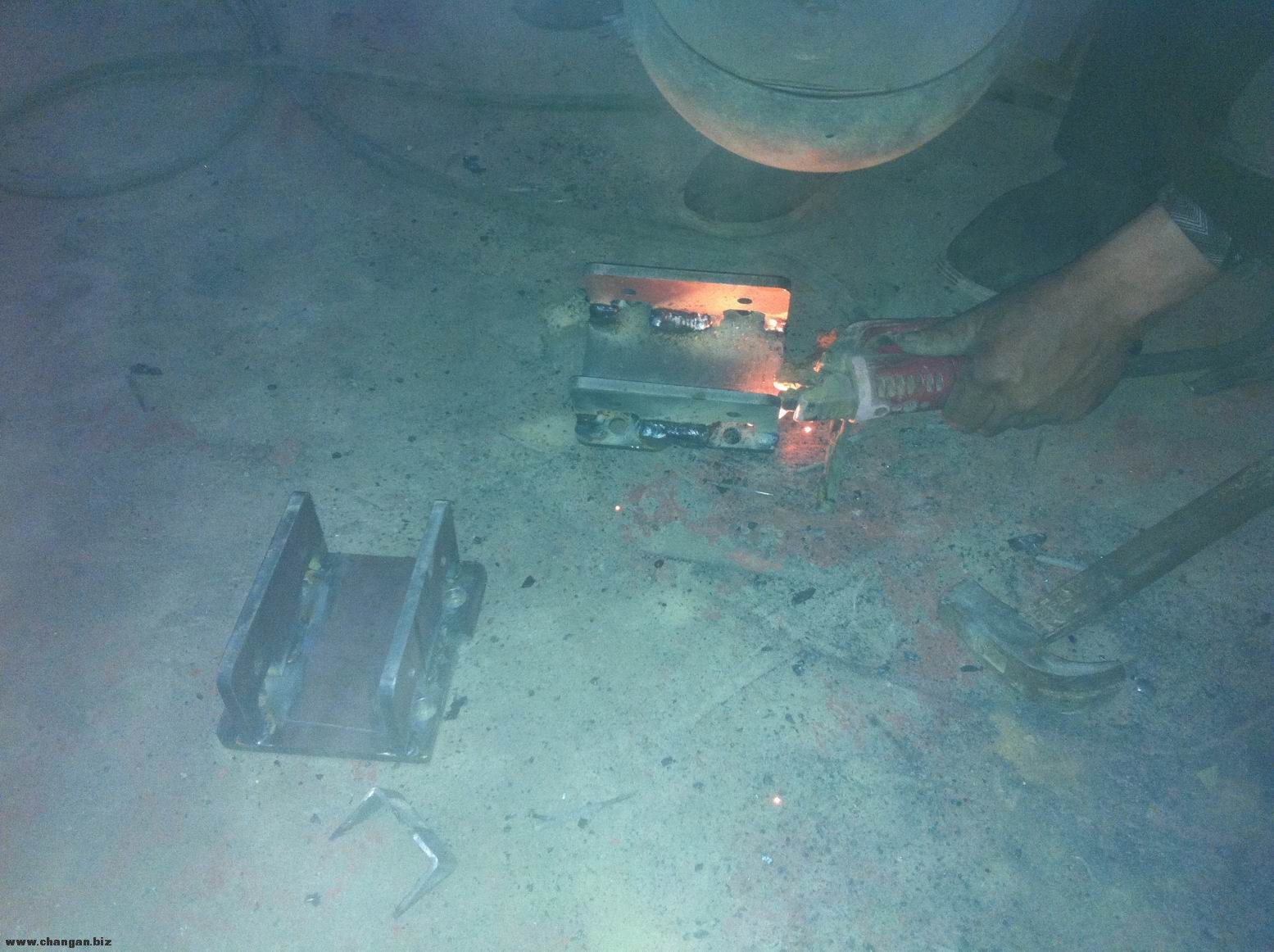

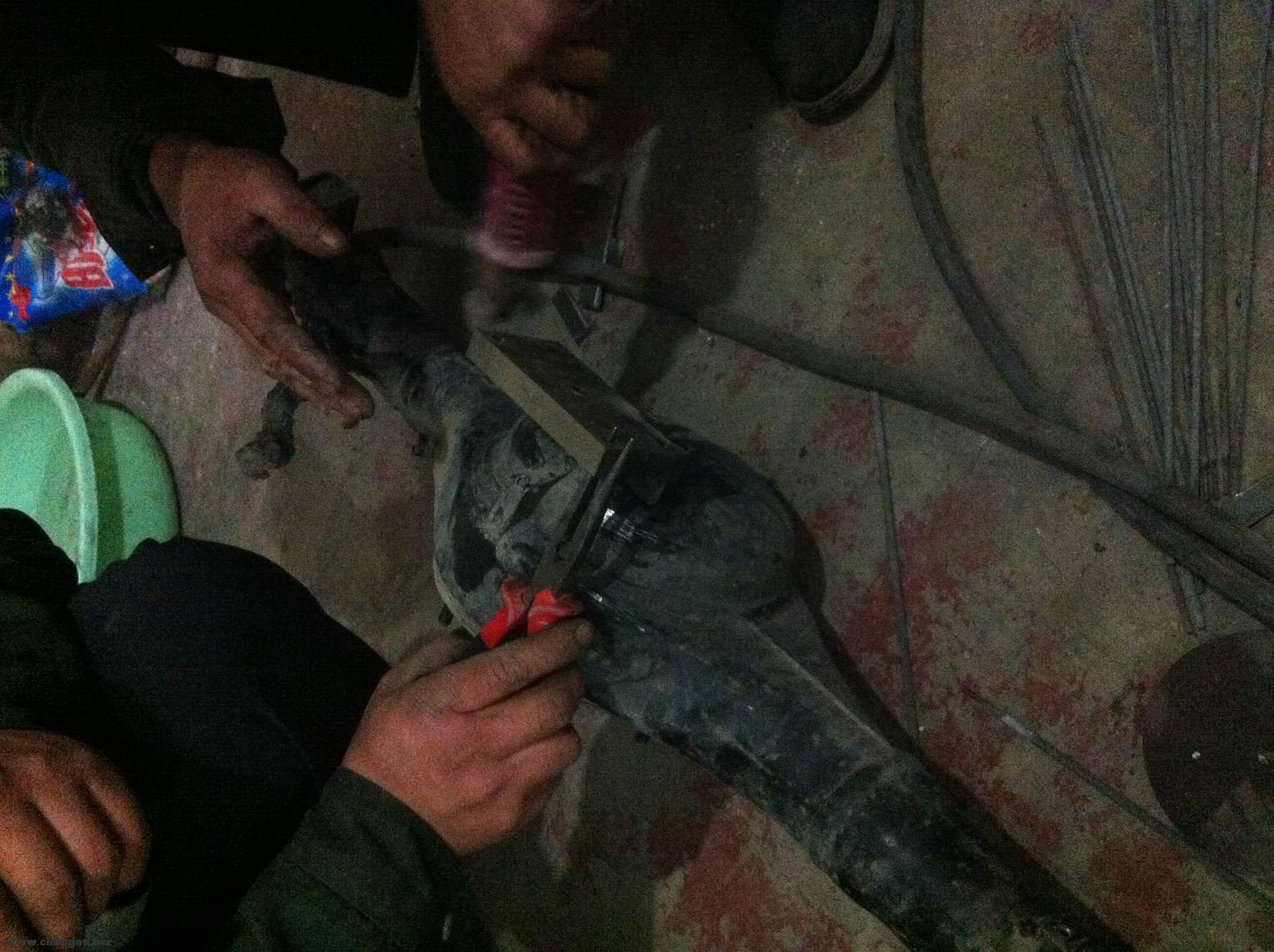

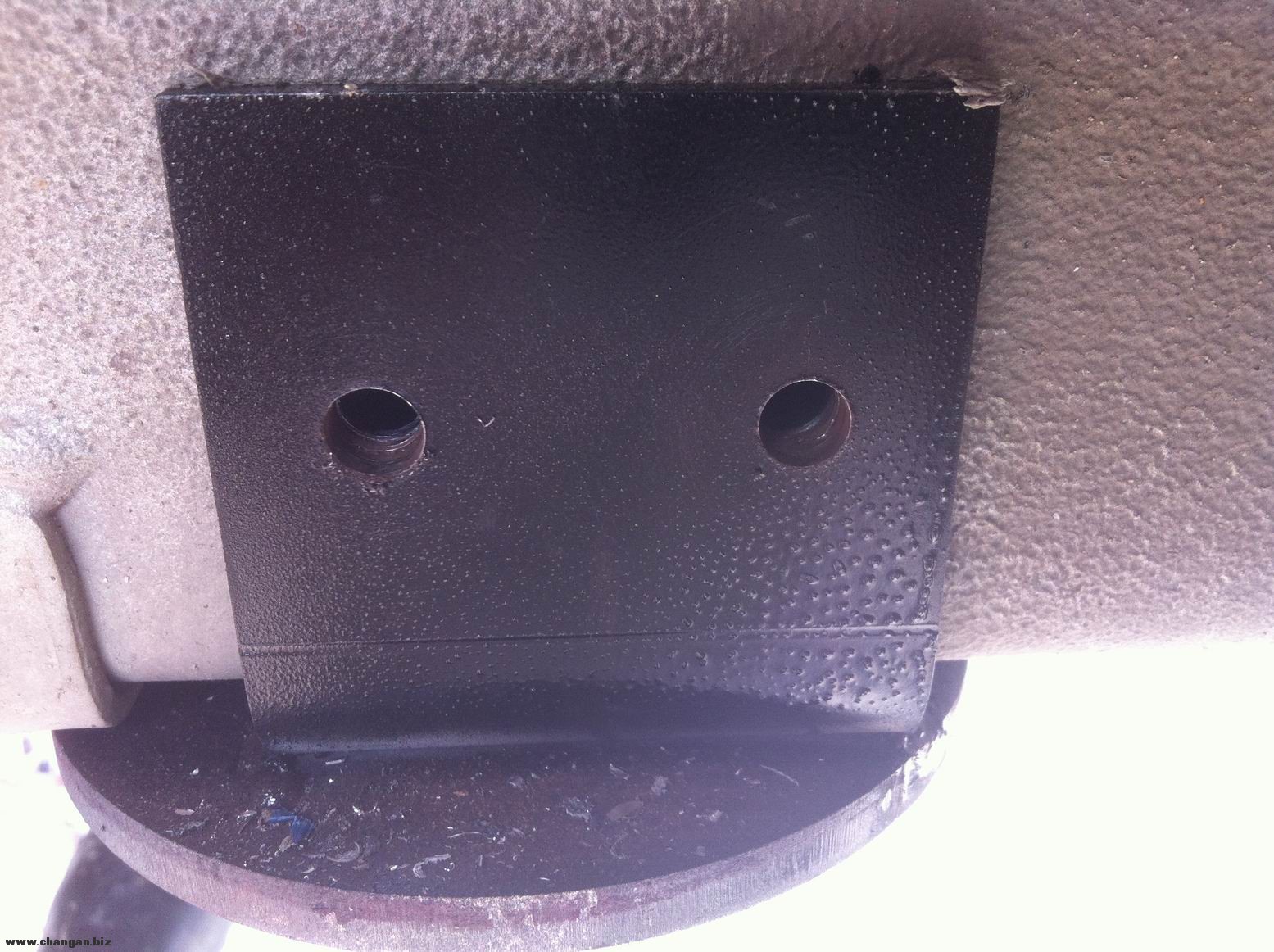

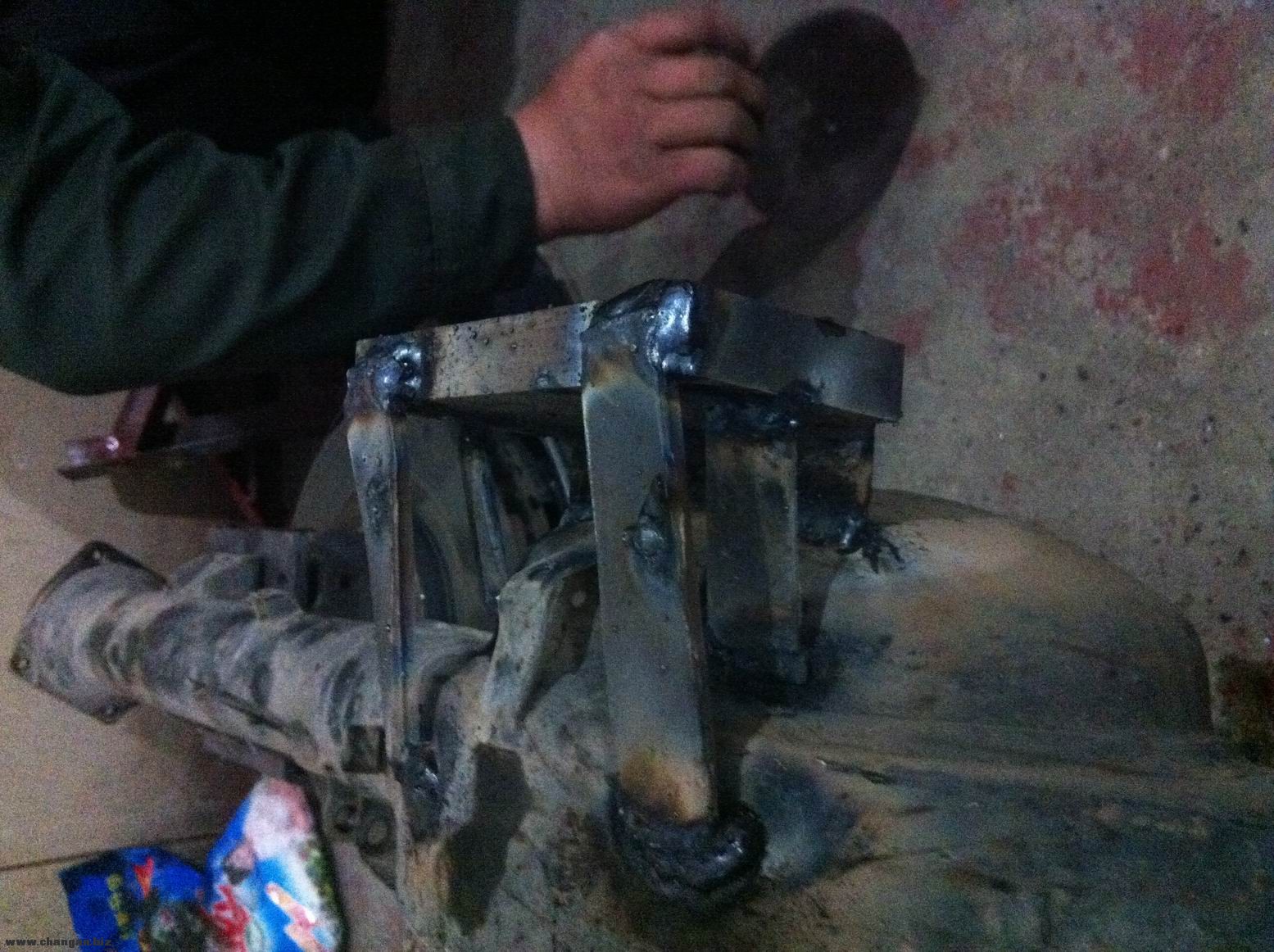

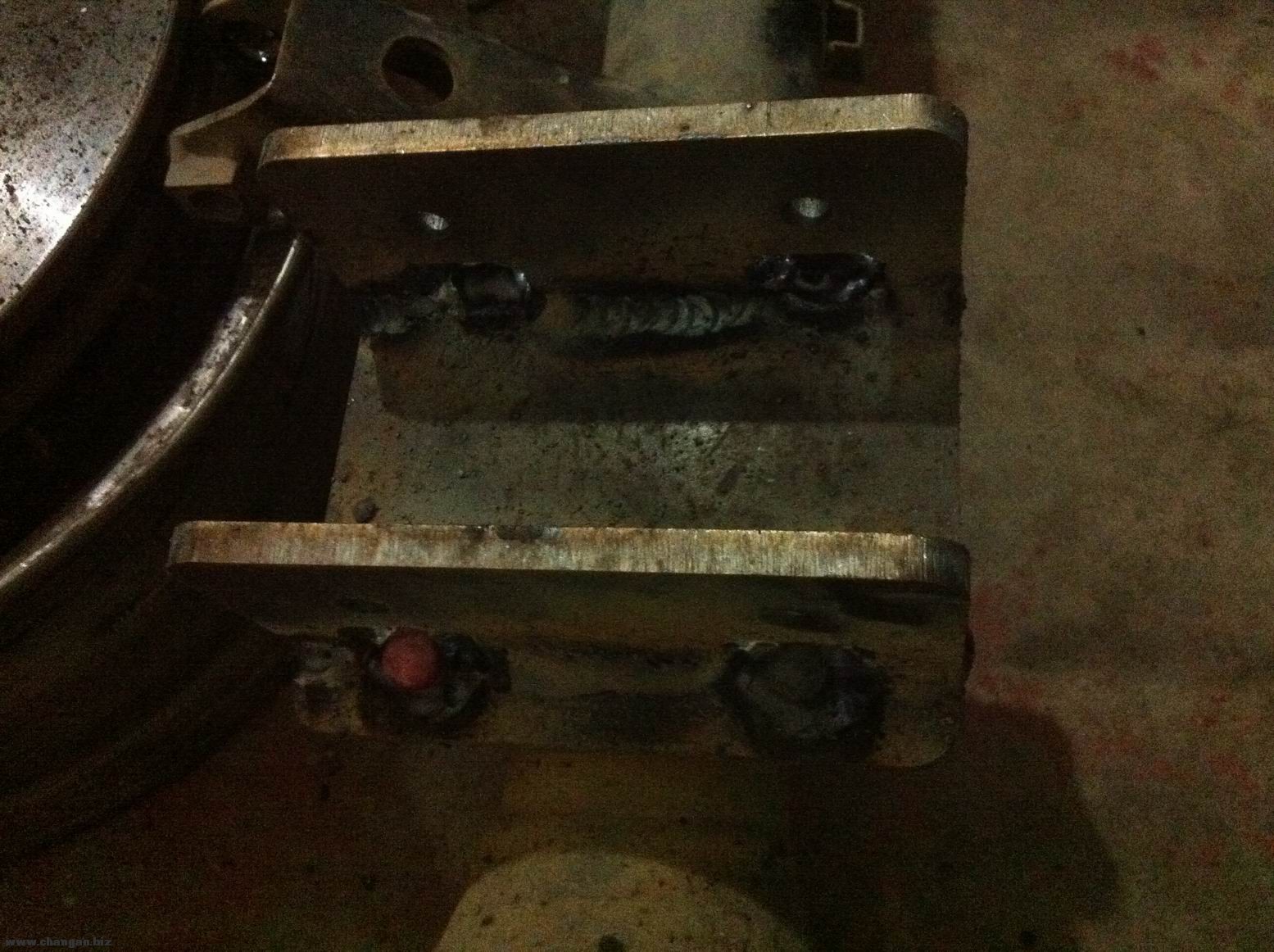

焊接定位后桥中心支座和后托臂座,后托臂座由于设计有失误只能采取焊接了,原设计是骑马螺栓连接。
调整大小 IMG_6089.jpg 调整大小 IMG_6104.jpg 调整大小 IMG_6105.jpg 调整大小 IMG_6107.jpg

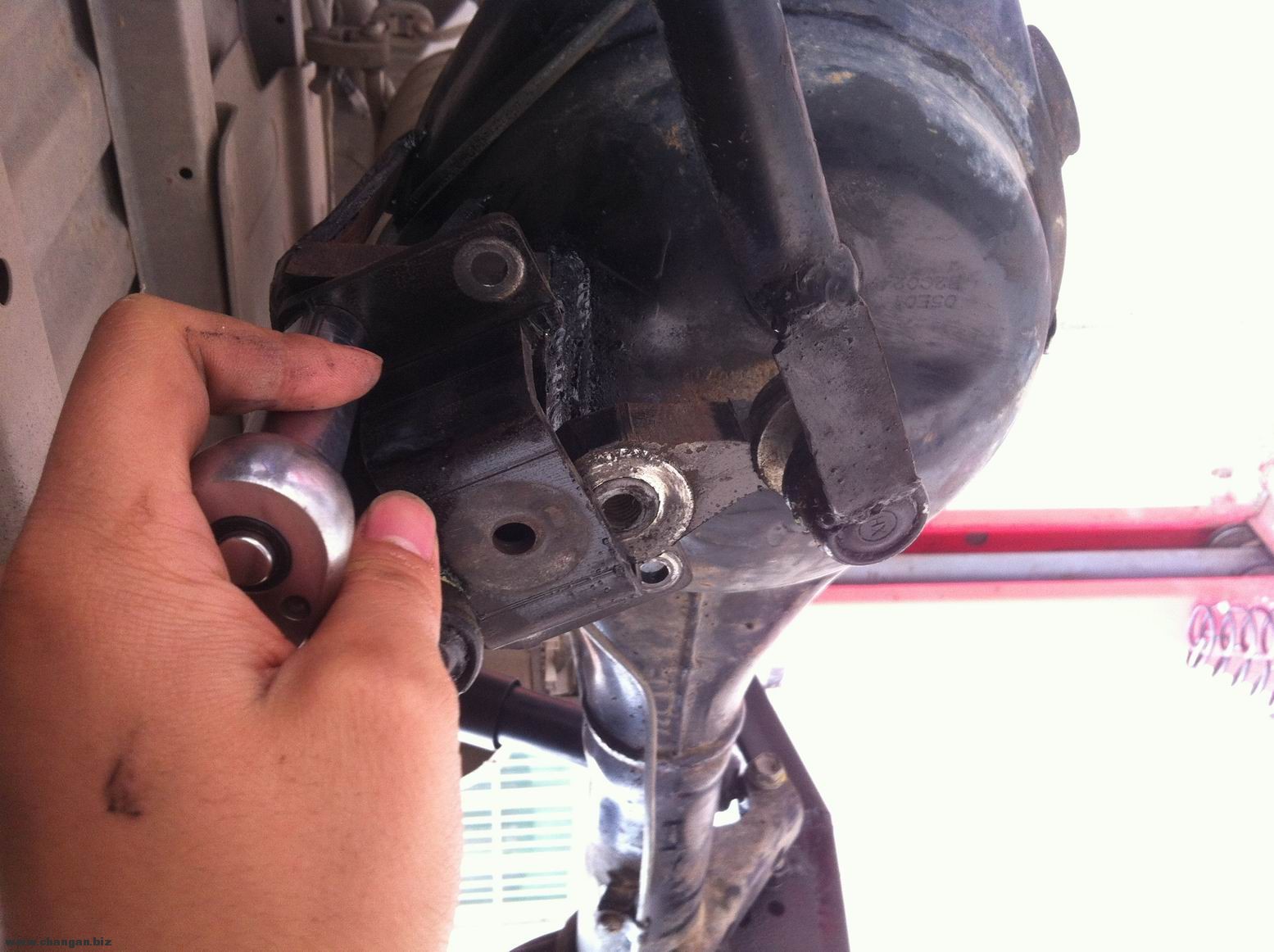

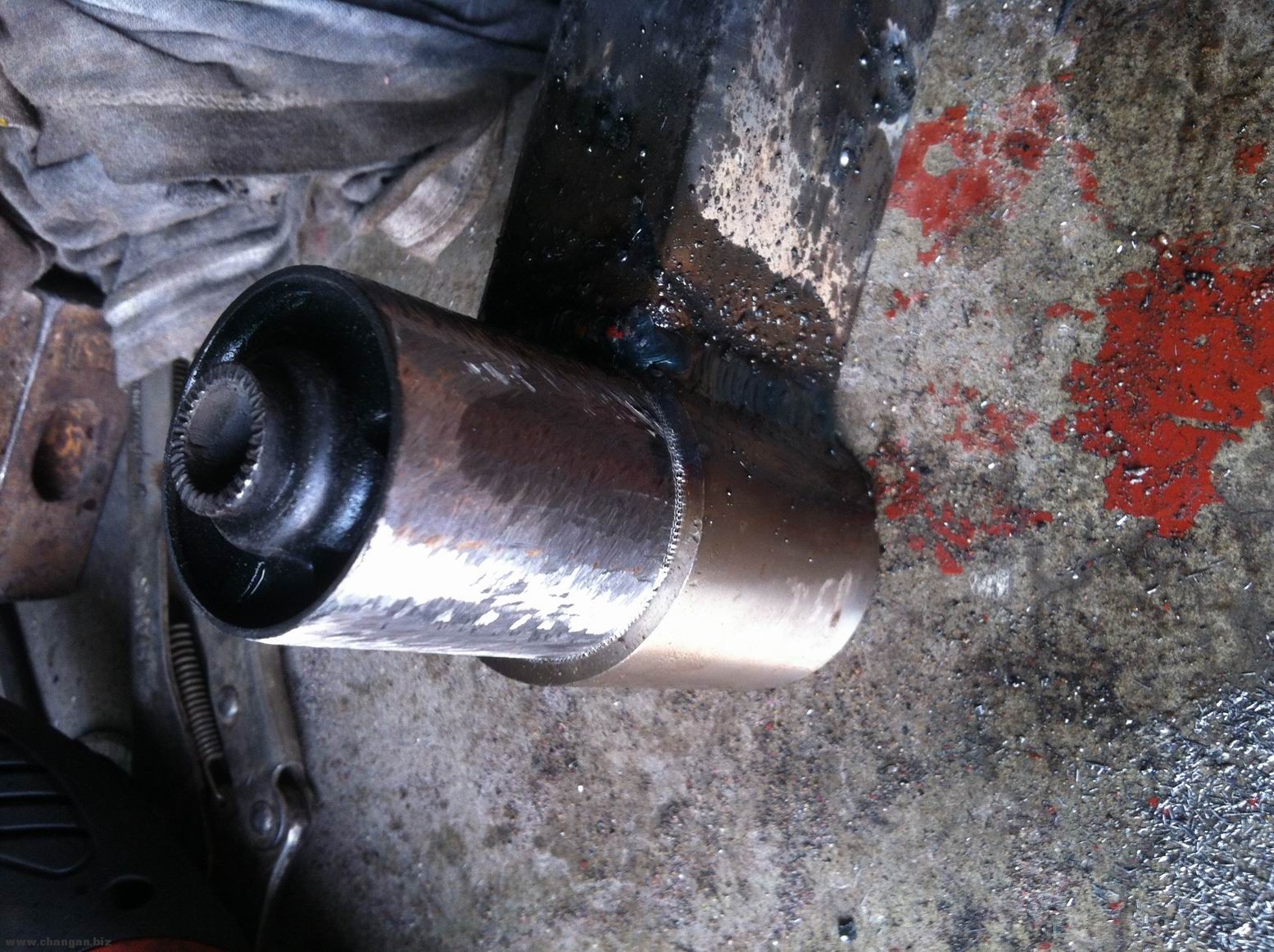

后悬挂用的橡胶衬套由于和轴套是过盈配合,使用锥子是装不的(轴套仔细测量过没有变形)
调整大小 IMG_6108.jpg 调整大小 IMG_6109.jpg 调整大小 IMG_6110.jpg 调整大小 IMG_6112.jpg 调整大小 IMG_6114.jpg 调整大小 IMG_6115.jpg 调整大小 IMG_6116.jpg 调整大小 IMG_6117.jpg

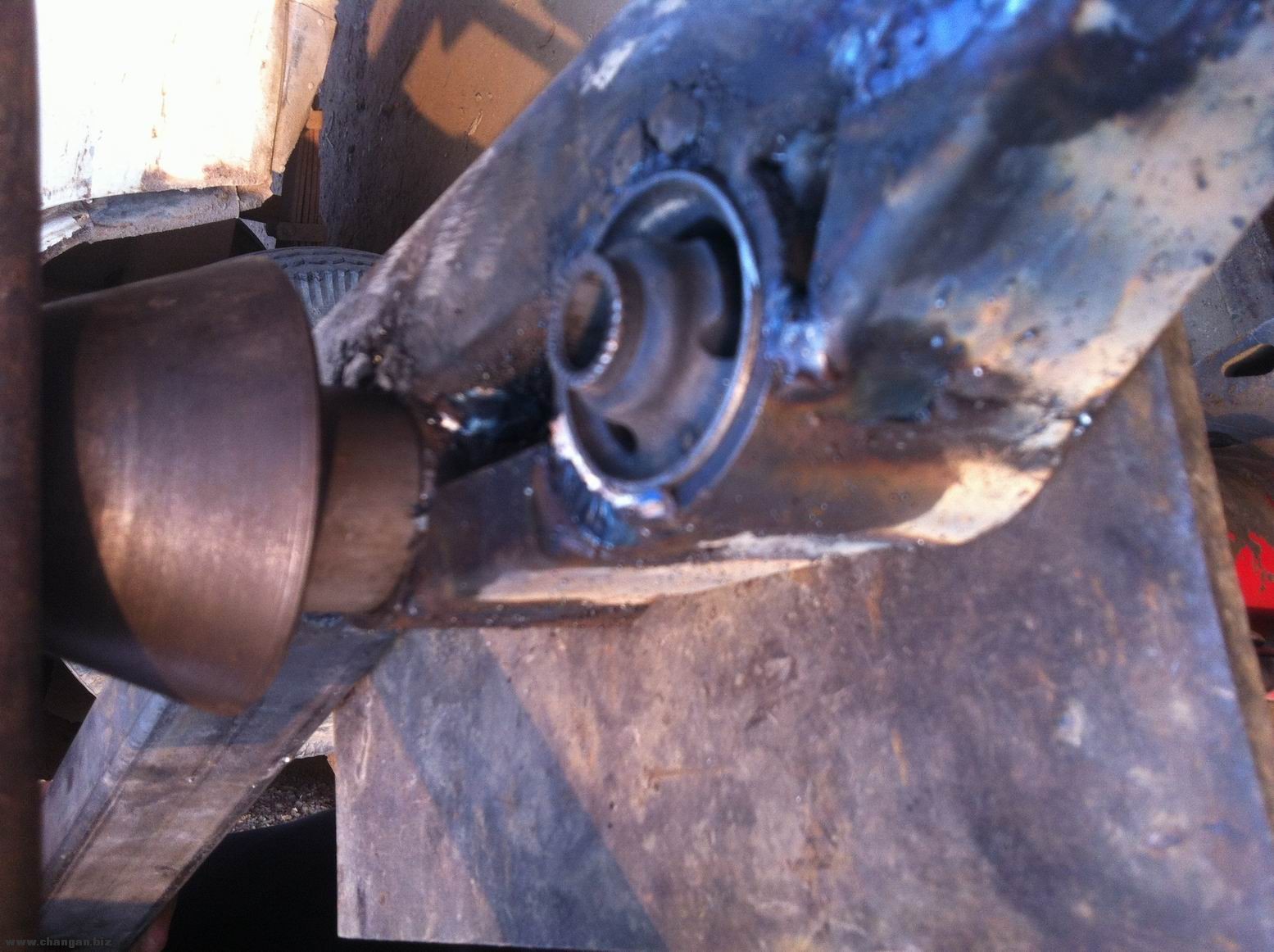

好哥们找了一个熟人的简易压力机,别看简易效果很好的几下就压进去了。非常满意滴
调整大小 IMG_6118.jpg 调整大小 IMG_6119.jpg

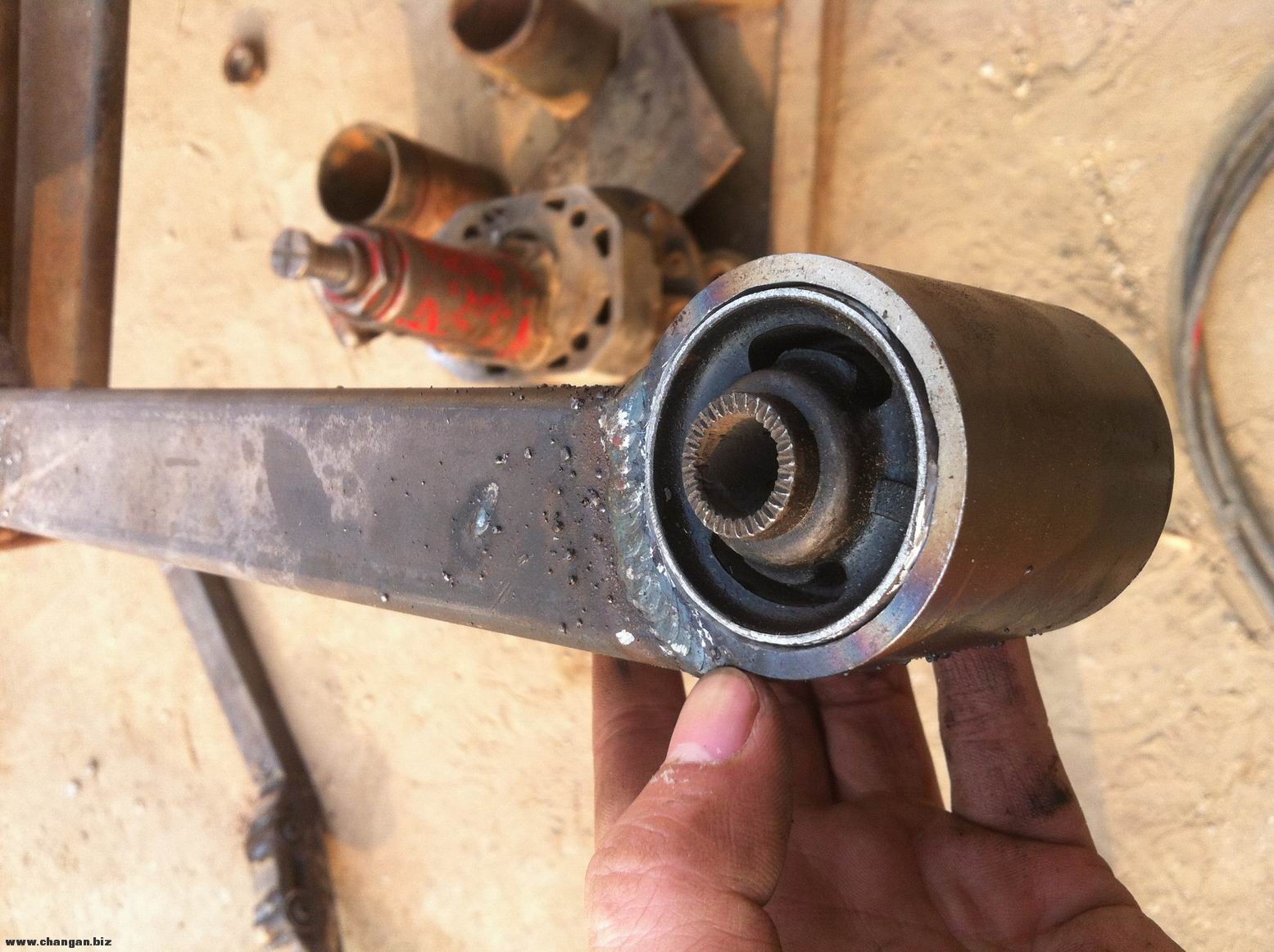

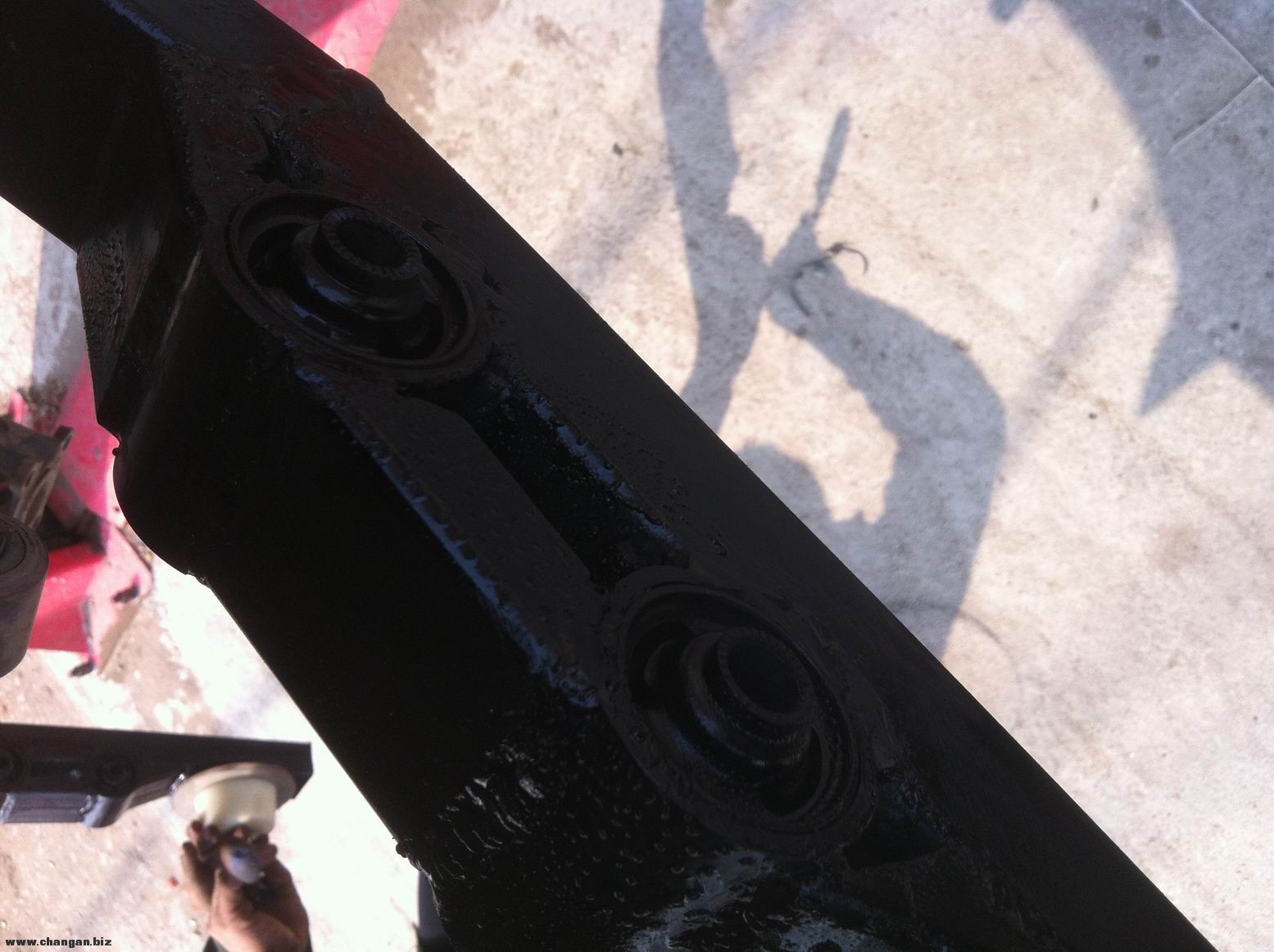

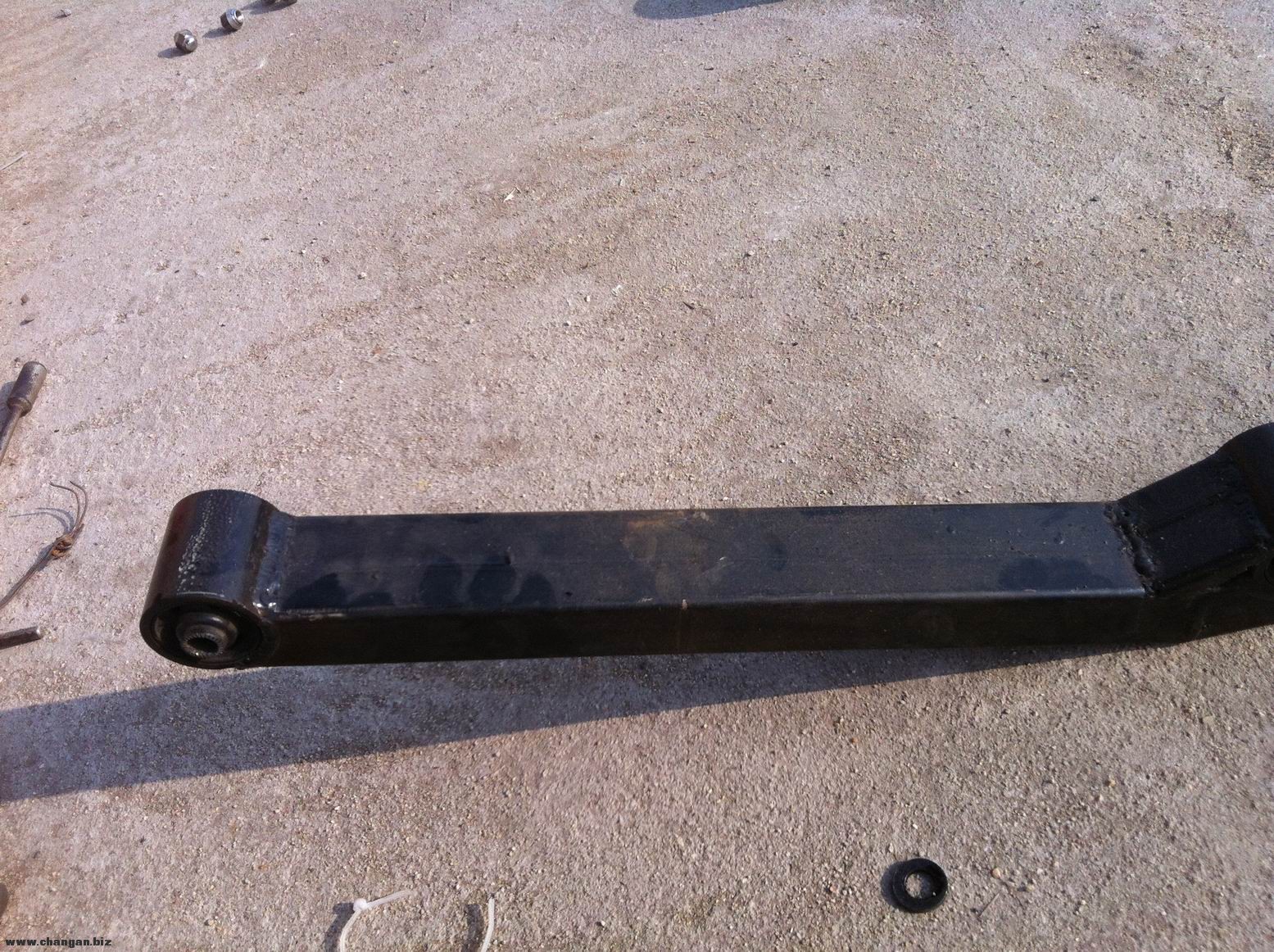

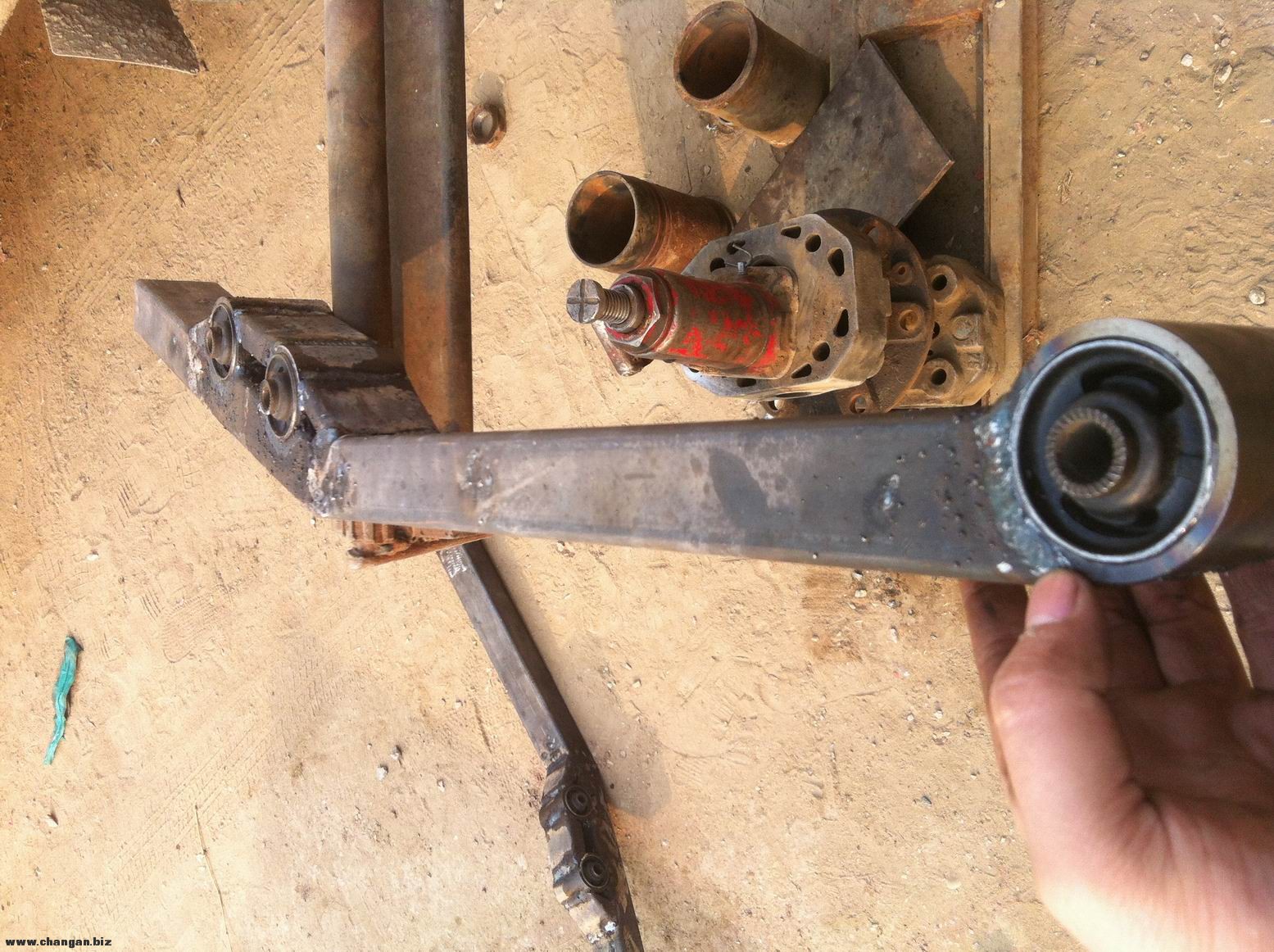

压完轴套后顺手用钢丝刷打磨一下,打磨完看着是不是很舒服,反正我看着是
调整大小 IMG_6120.jpg 调整大小 IMG_6121.jpg 调整大小 IMG_6122.jpg 调整大小 IMG_6123.jpg

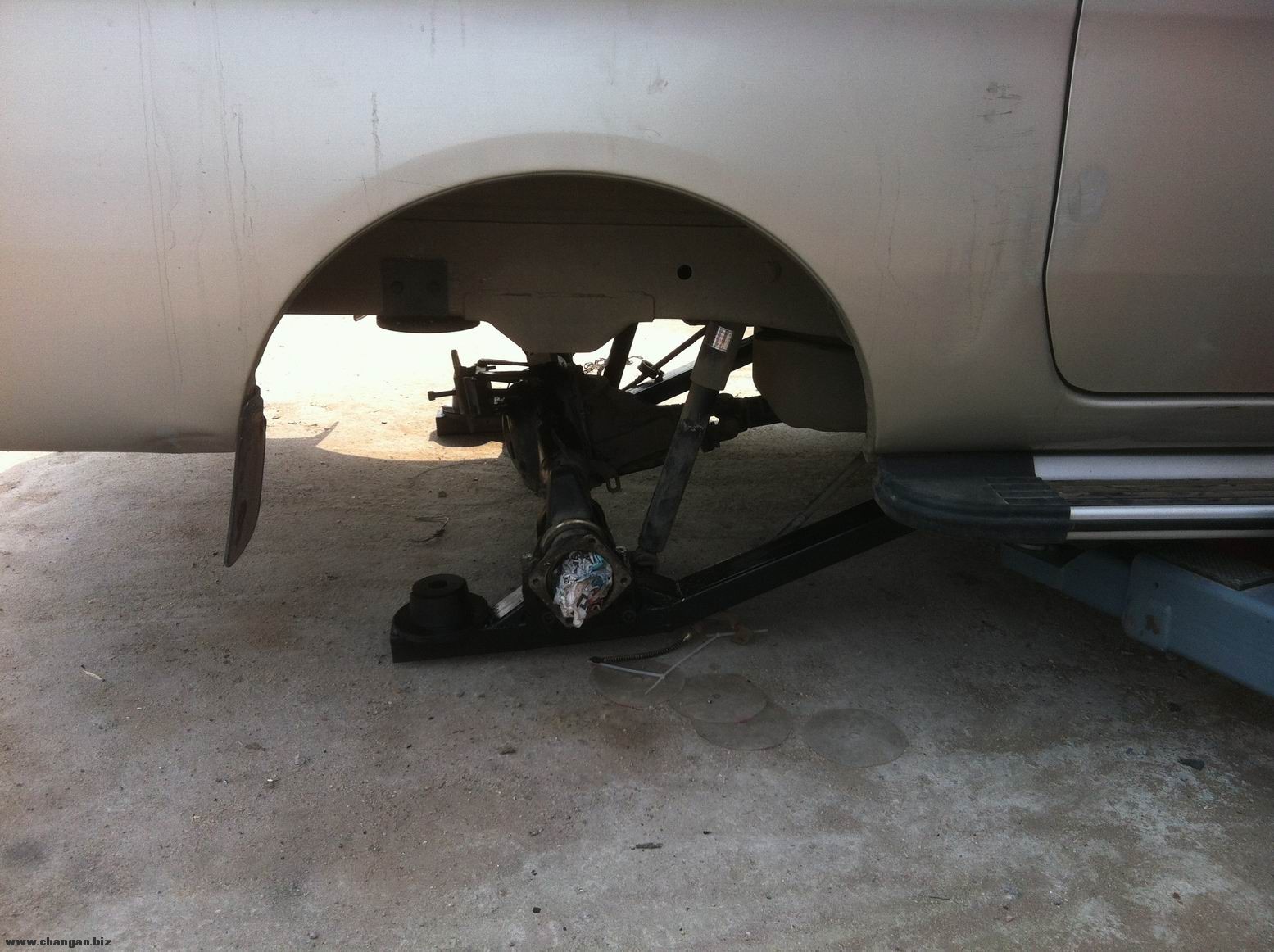

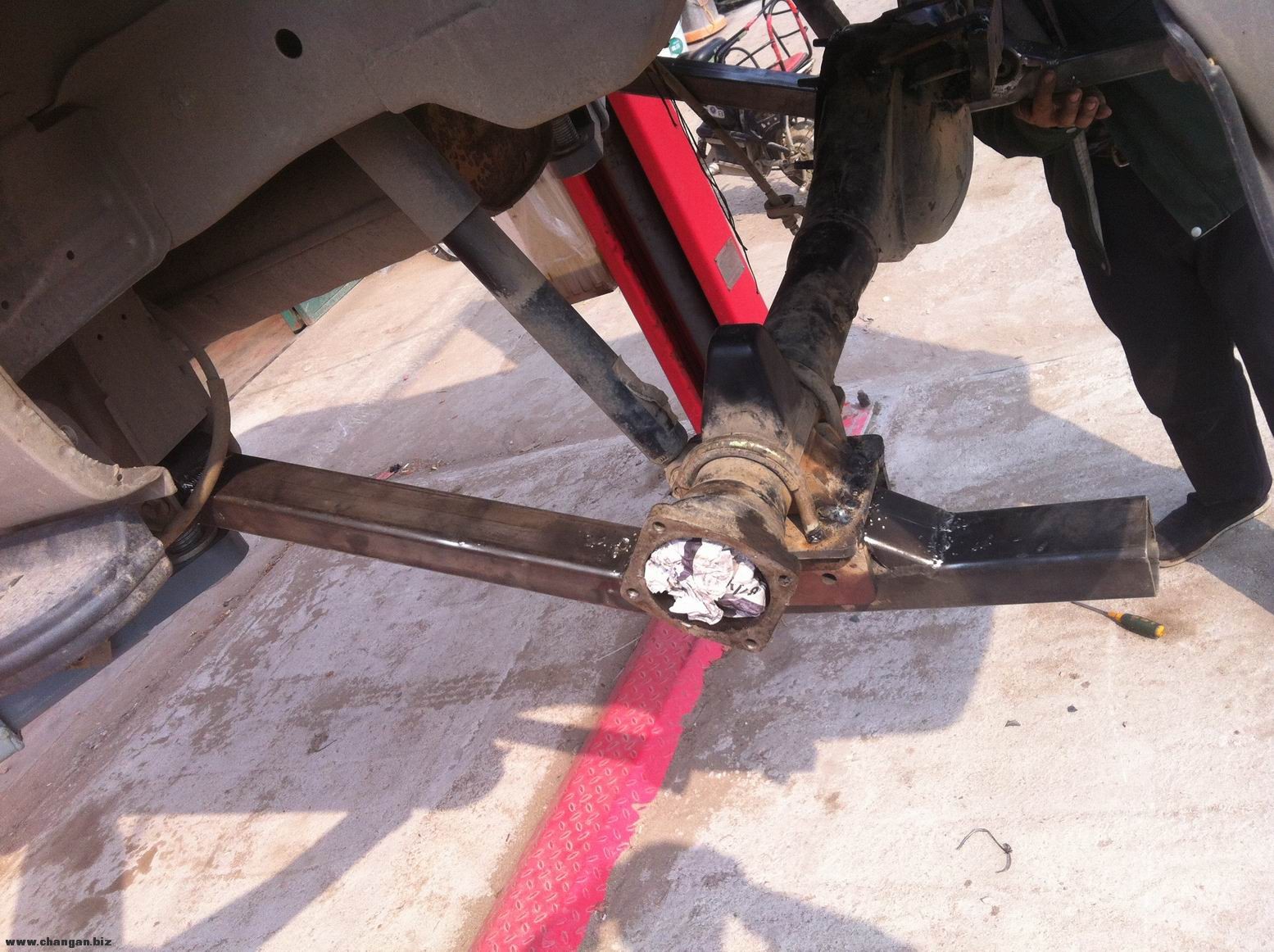

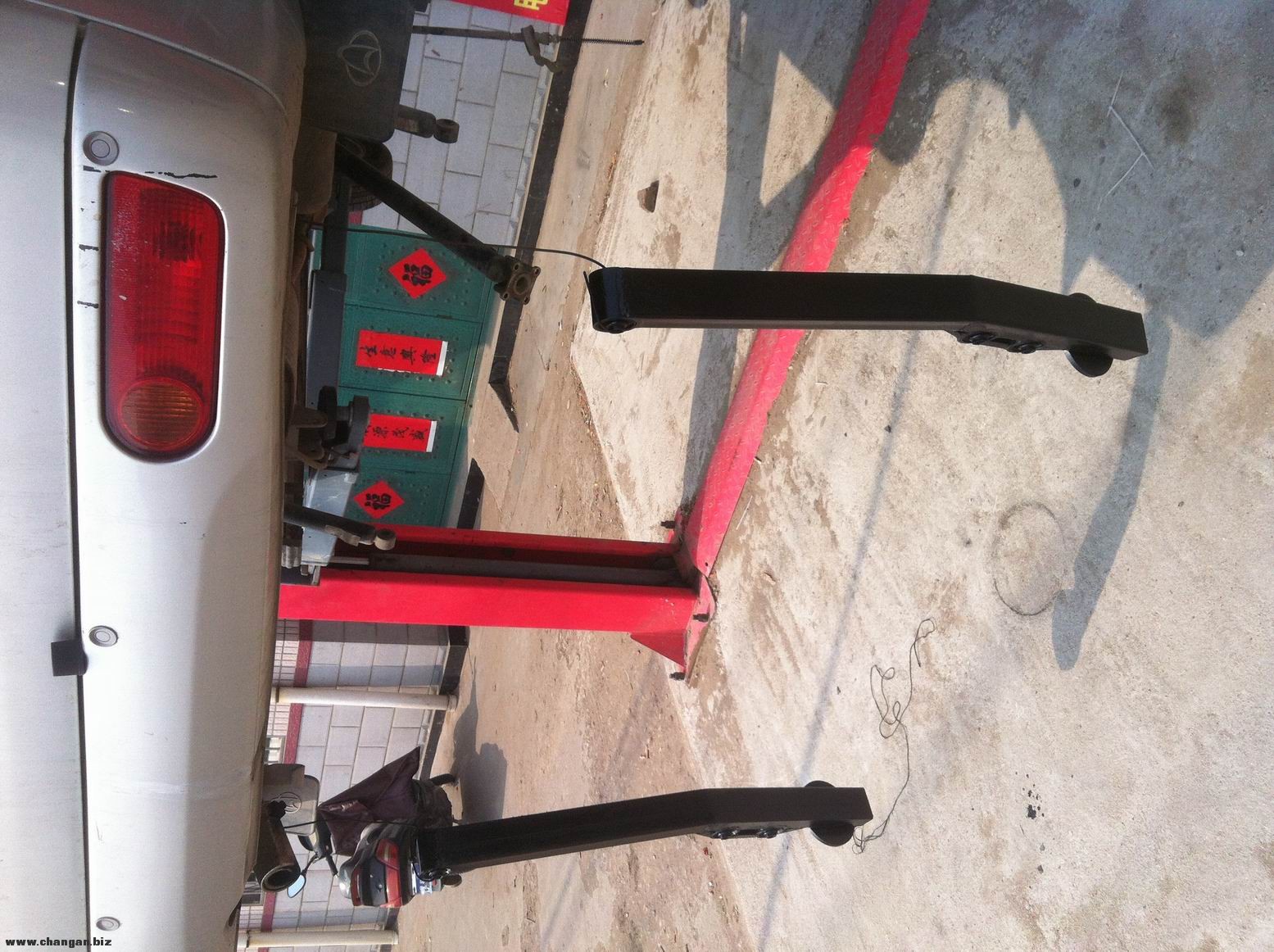

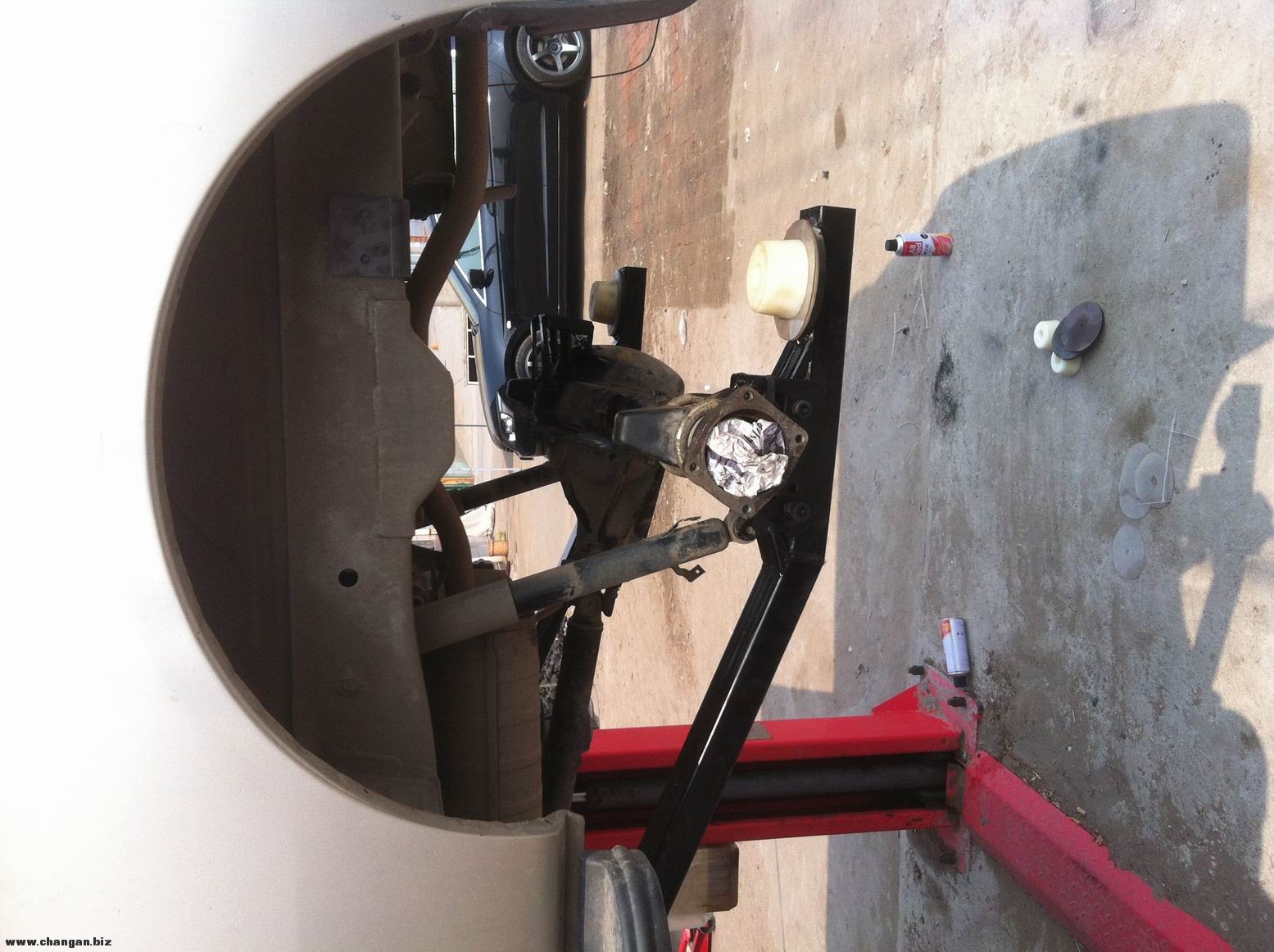

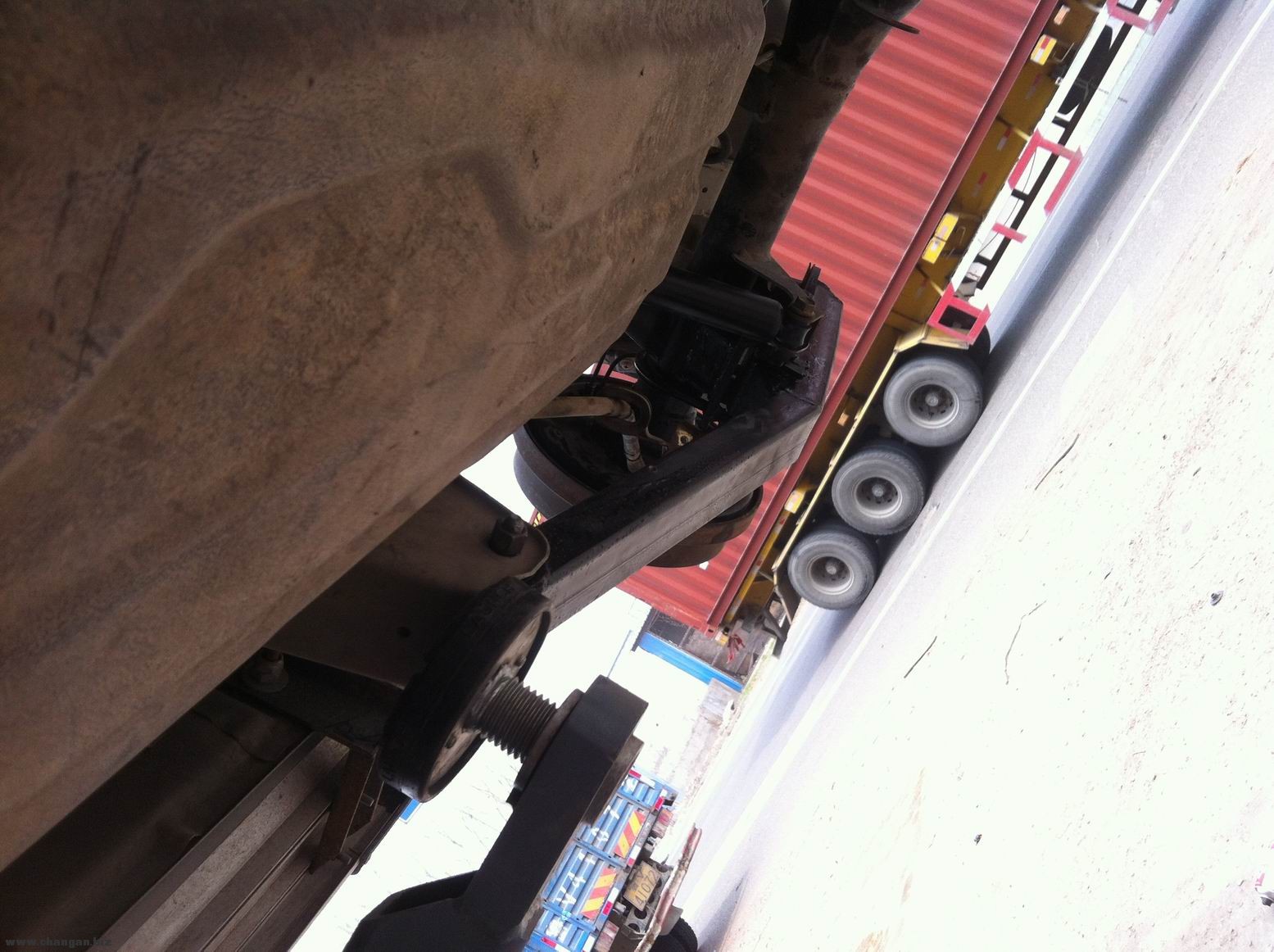

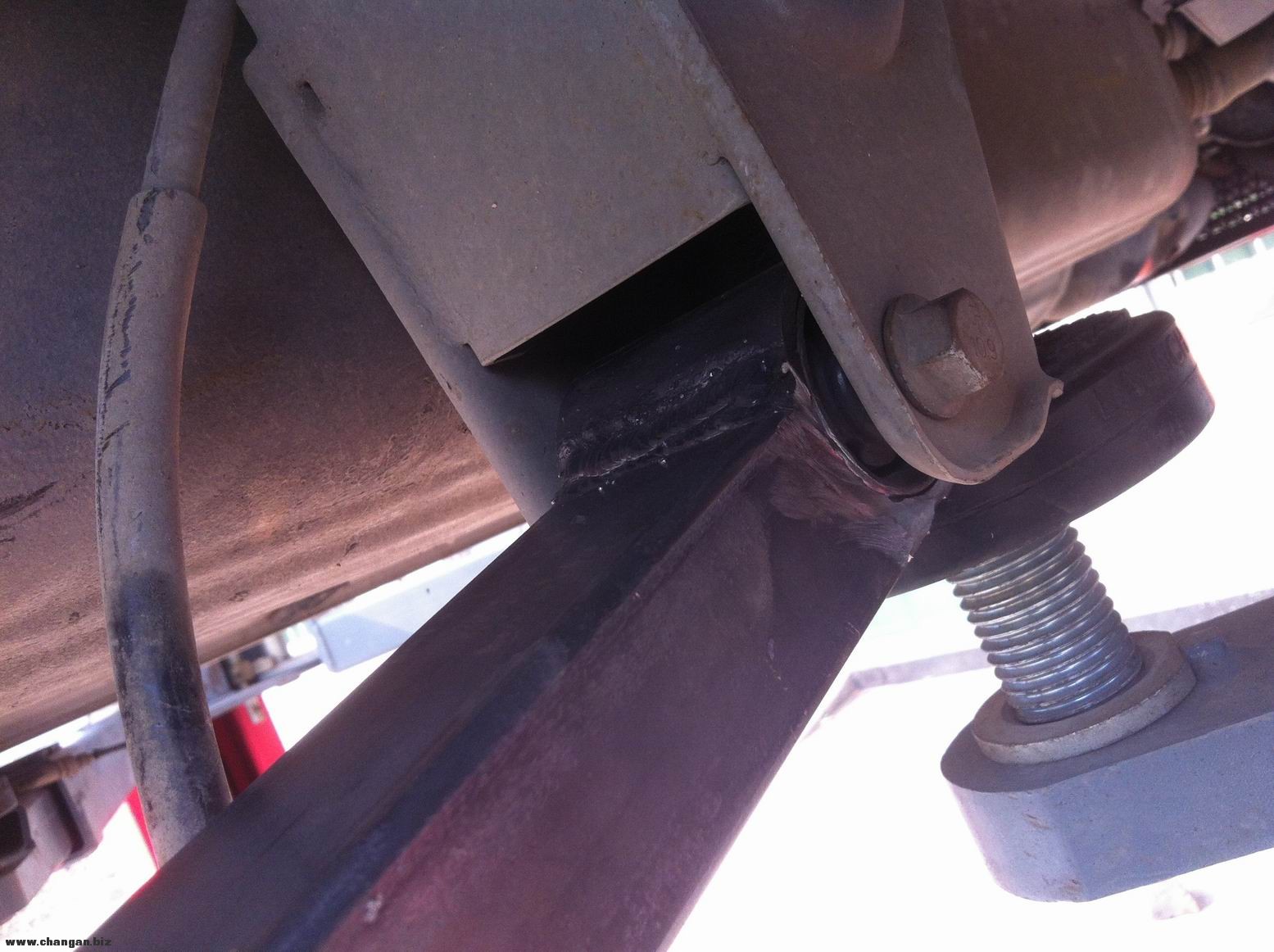

将托臂先装在车上和后桥上看看效果,看是不是有点意思了
调整大小 IMG_6125.jpg 调整大小 IMG_6127.jpg 调整大小 IMG_6128.jpg 调整大小 IMG_6131.jpg 调整大小 IMG_6132.jpg 调整大小 IMG_6134.jpg 调整大小 IMG_6135.jpg

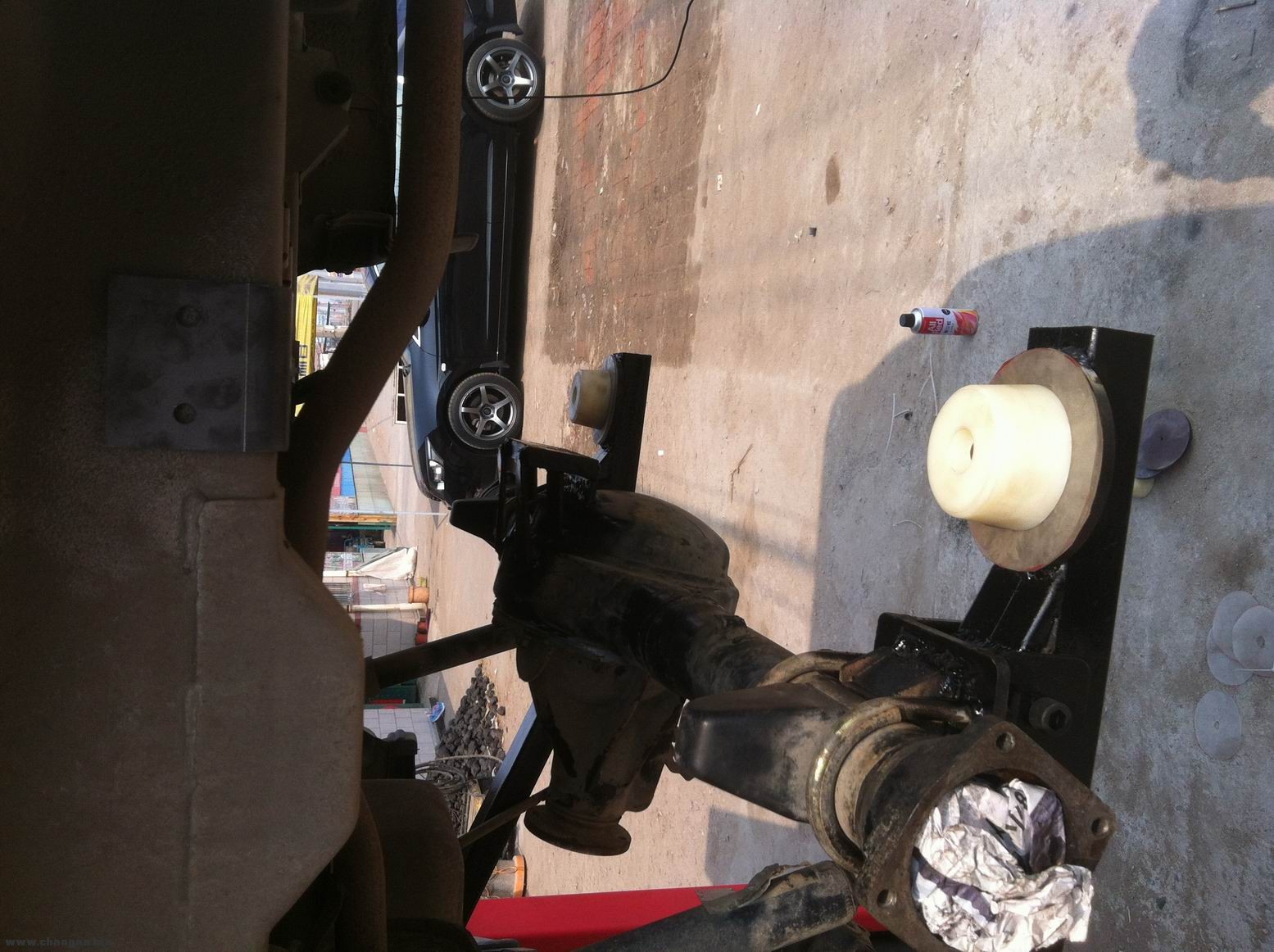

将后桥也连接在车上定位
调整大小 IMG_6139.jpg 调整大小 IMG_6141.jpg

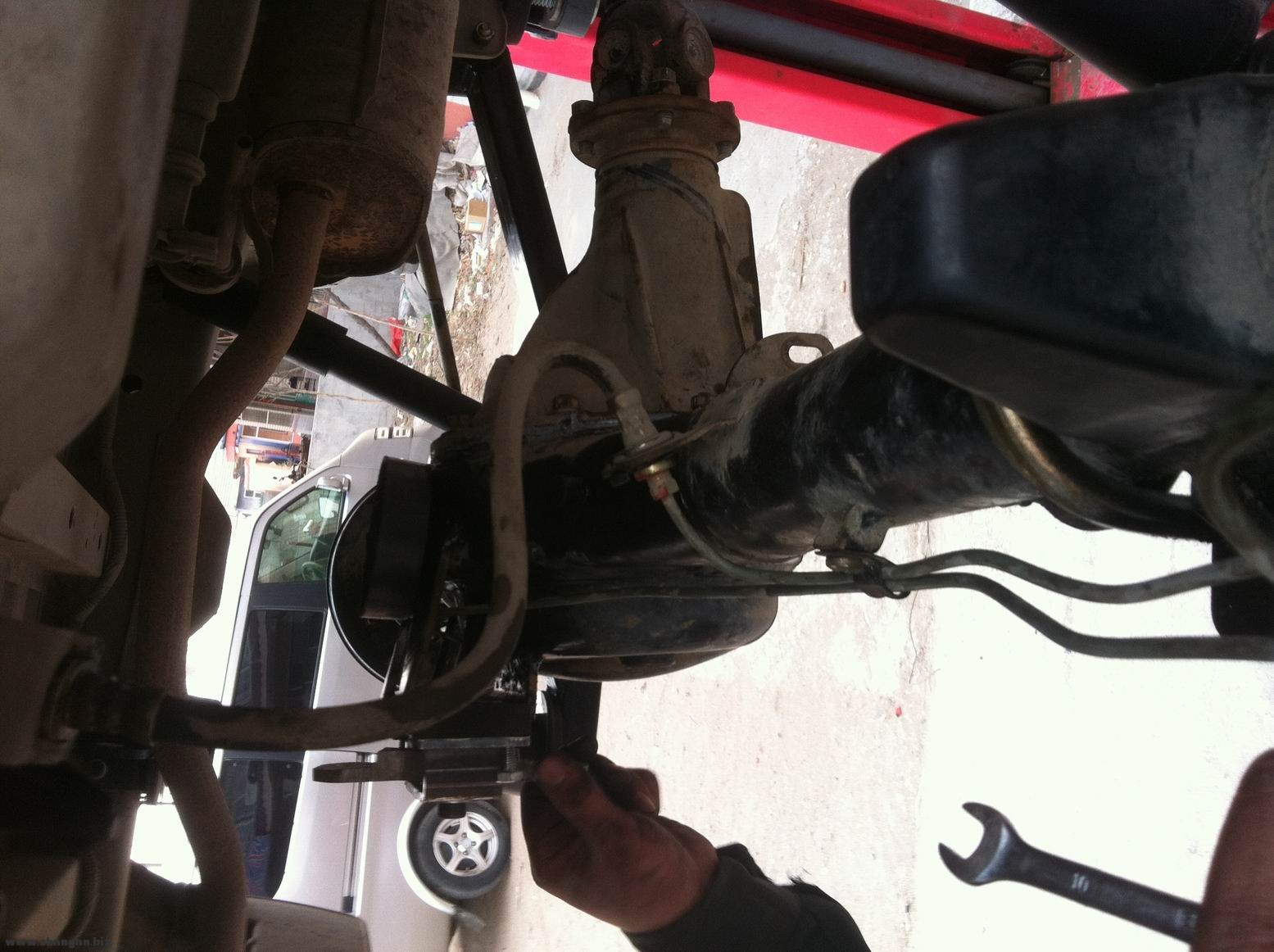

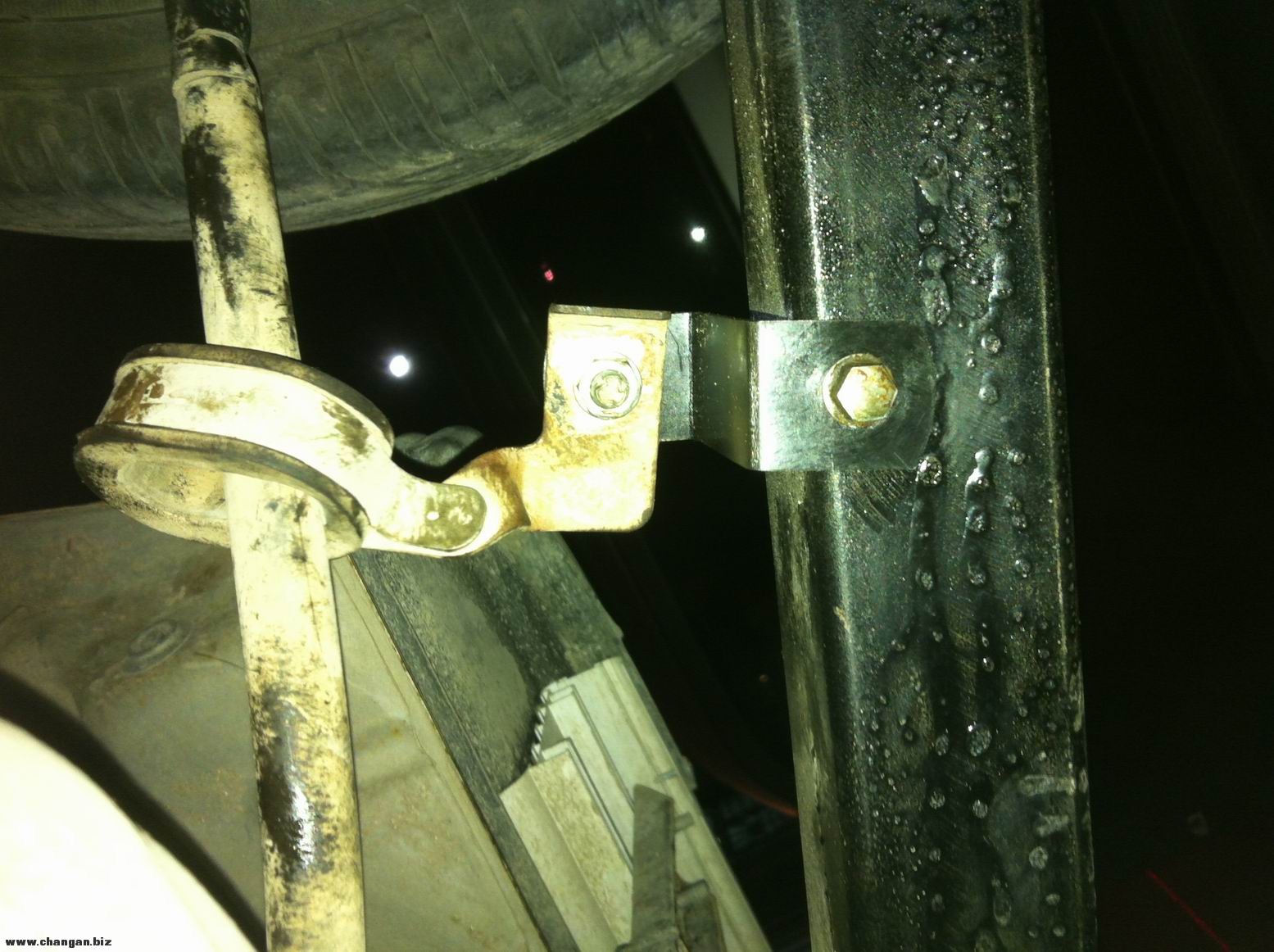

对了装后桥之前还得把上图的东西装上
调整大小 IMG_6136.jpg 调整大小 IMG_6142.jpg 调整大小 IMG_6144.jpg 调整大小 IMG_6145.jpg 调整大小 IMG_6151.jpg 调整大小 IMG_6152.jpg 调整大小 IMG_6154.jpg 调整大小 IMG_6156.jpg

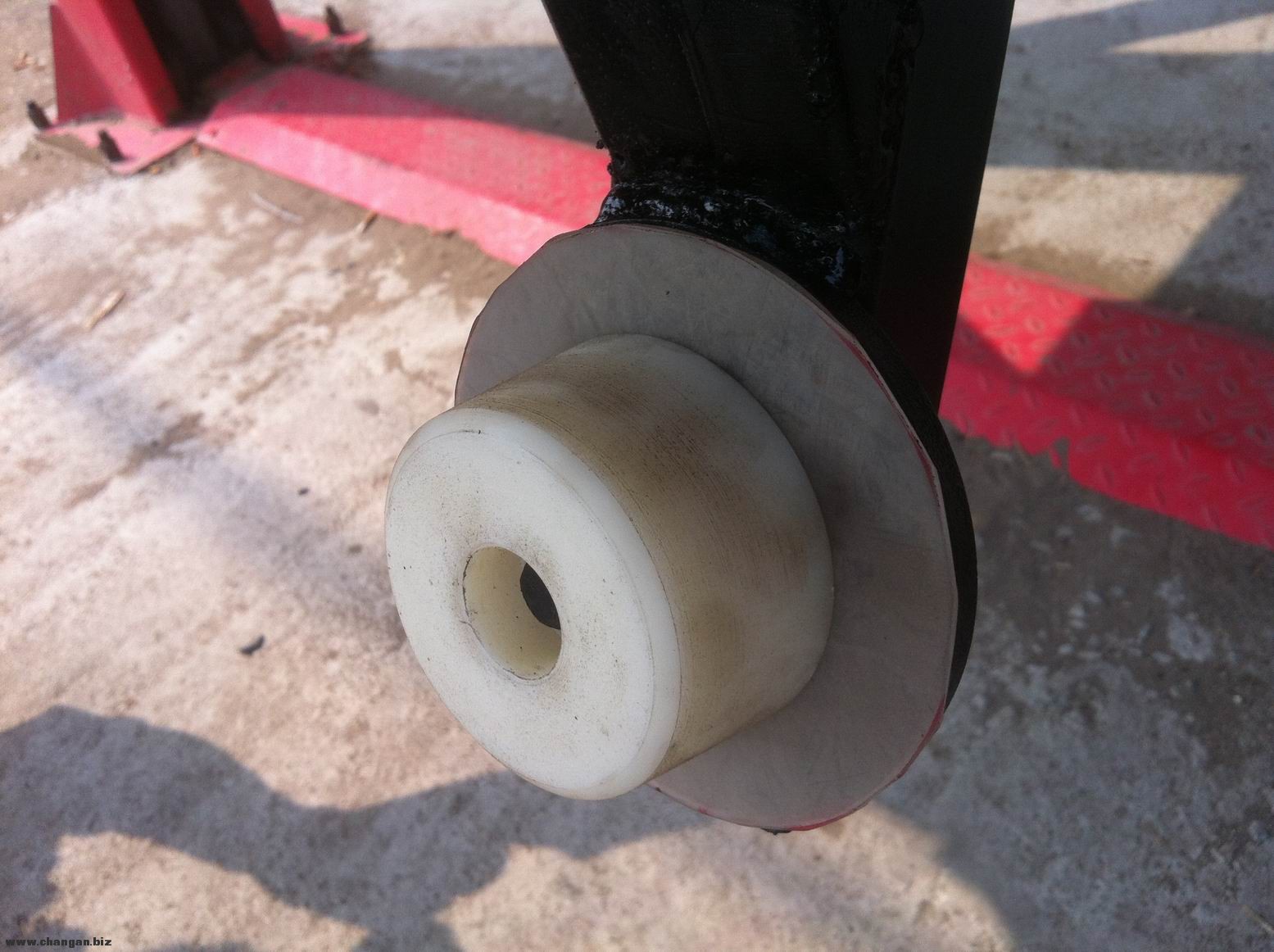

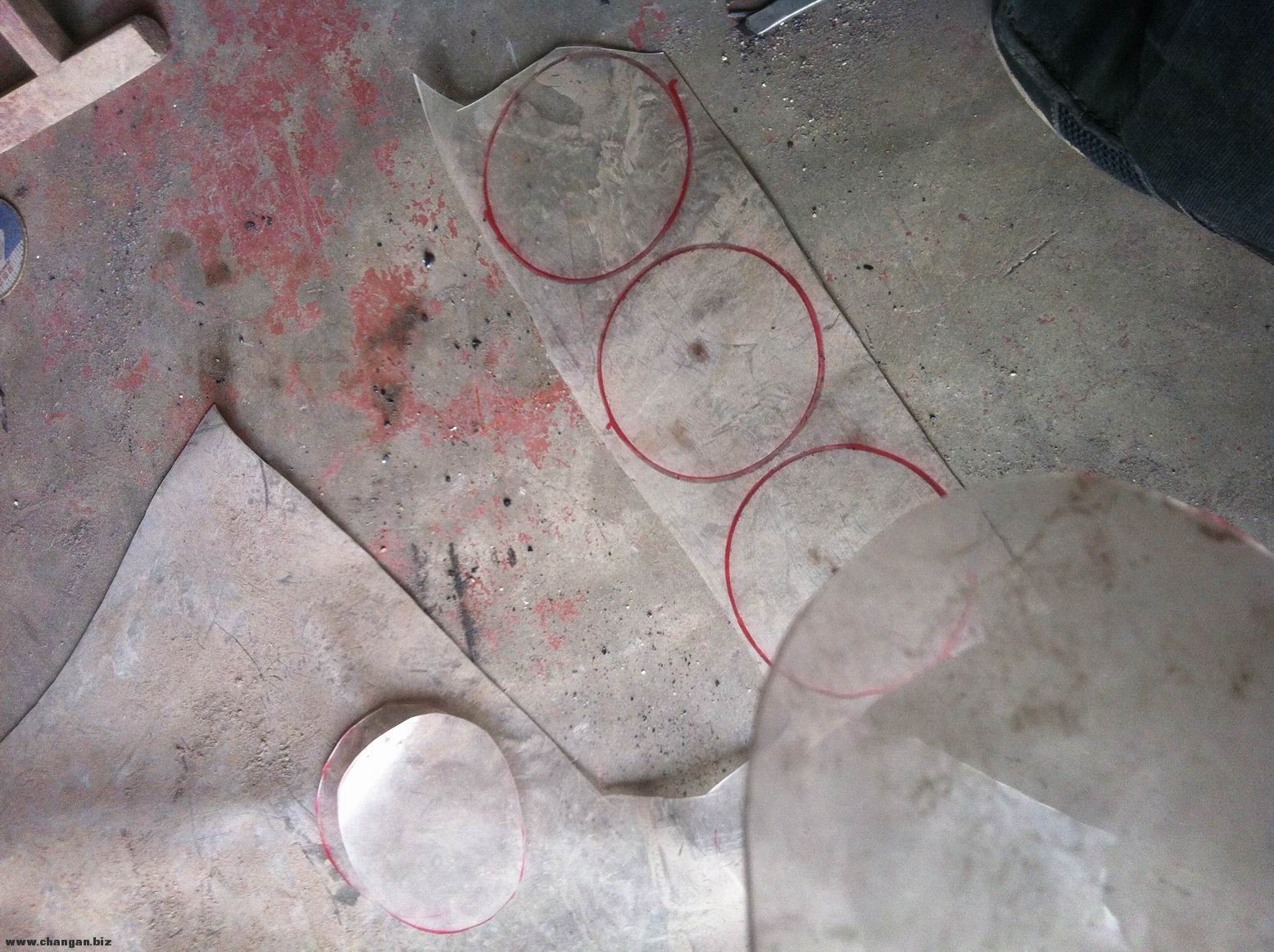

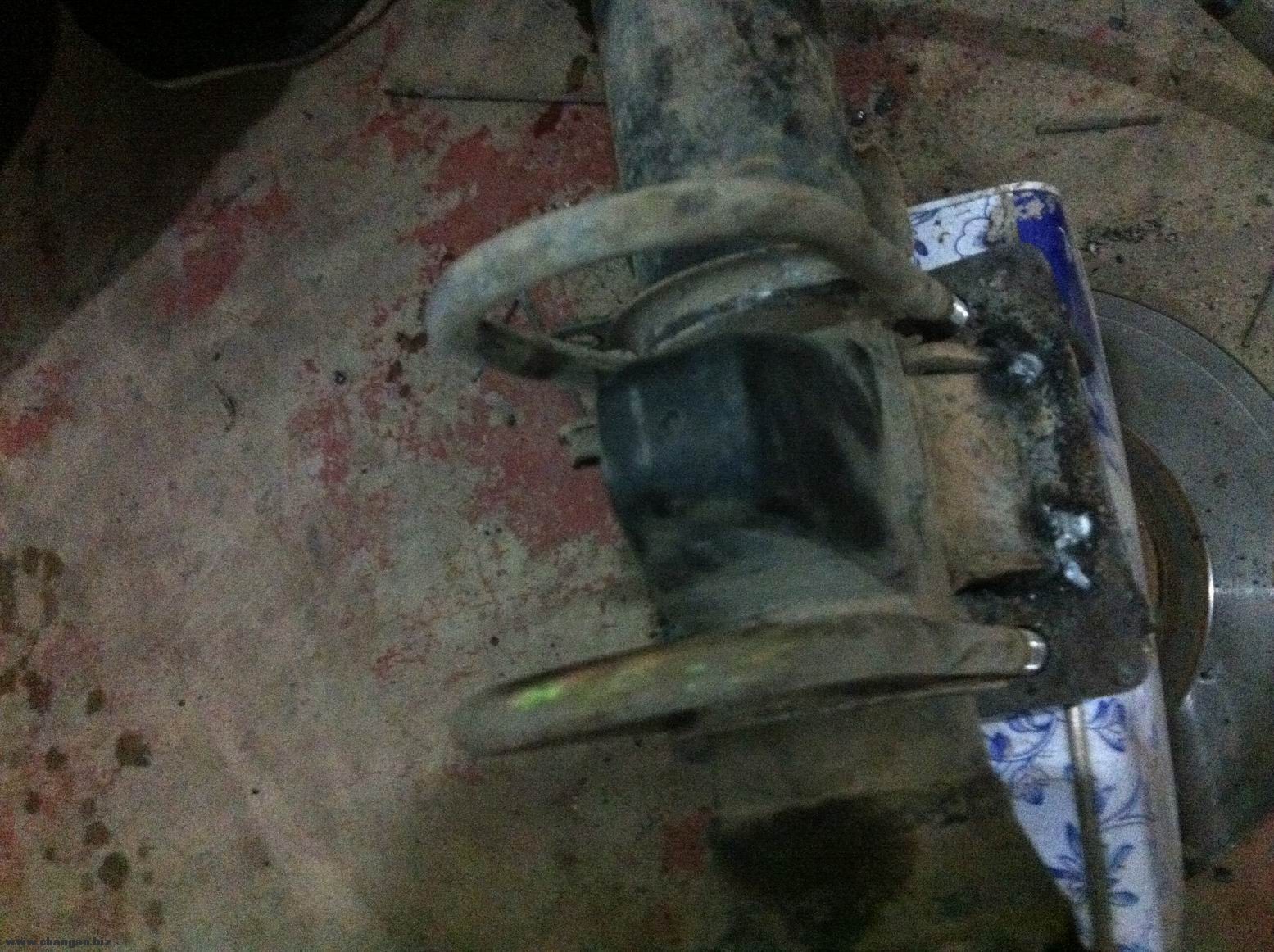

由于没有找到弹簧的橡胶缓冲垫片,自己使用透明的胶片自己做,做完之后装上弹簧托盘,然后后桥托臂喷漆处理,当然是自喷漆处理
调整大小 IMG_6157.jpg 调整大小 IMG_6158.jpg 调整大小 IMG_6160.jpg 调整大小 IMG_6161.jpg 调整大小 IMG_6163.jpg 调整大小 IMG_6164.jpg 调整大小 IMG_6166.jpg 调整大小 IMG_6167.jpg

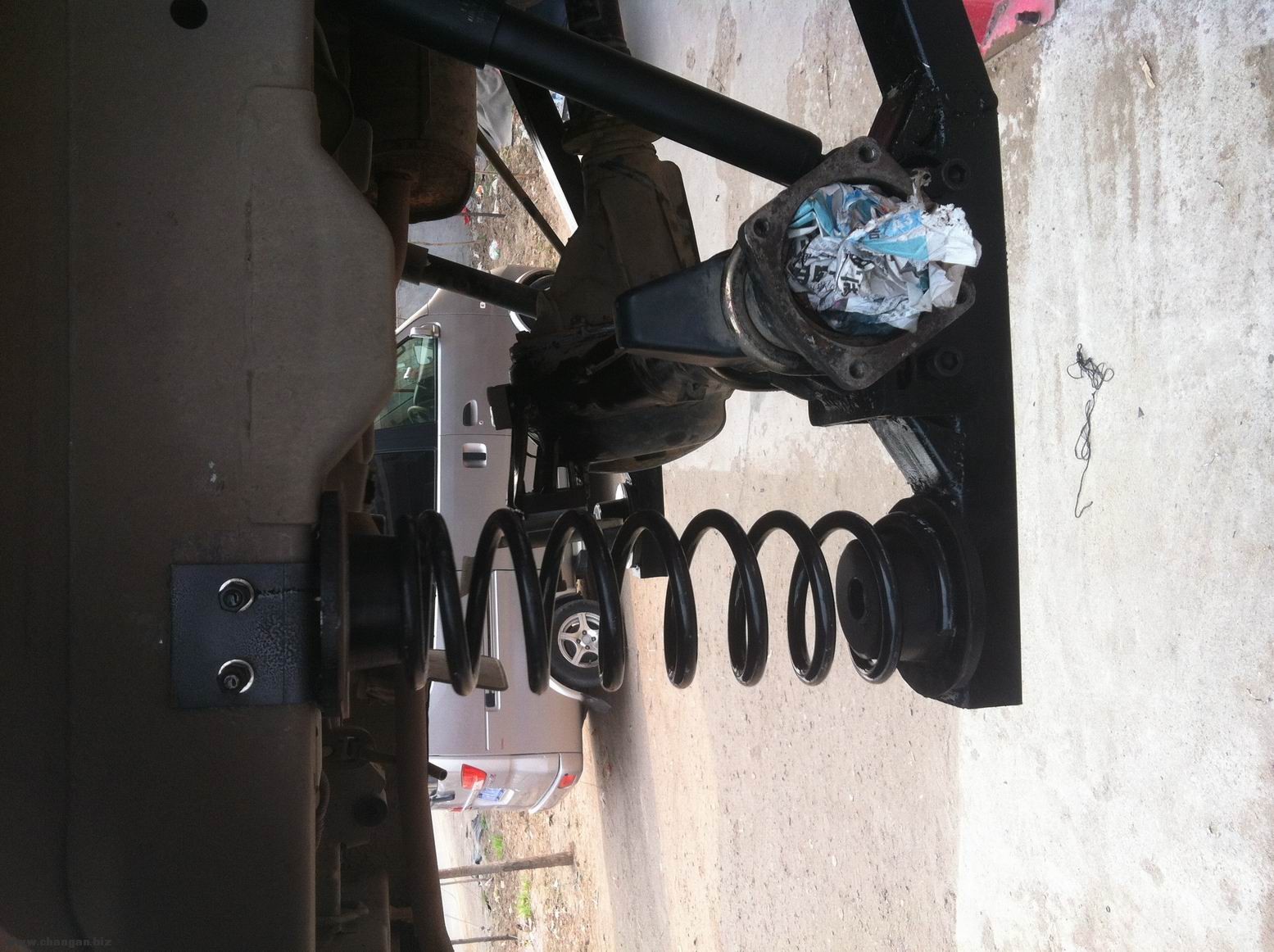

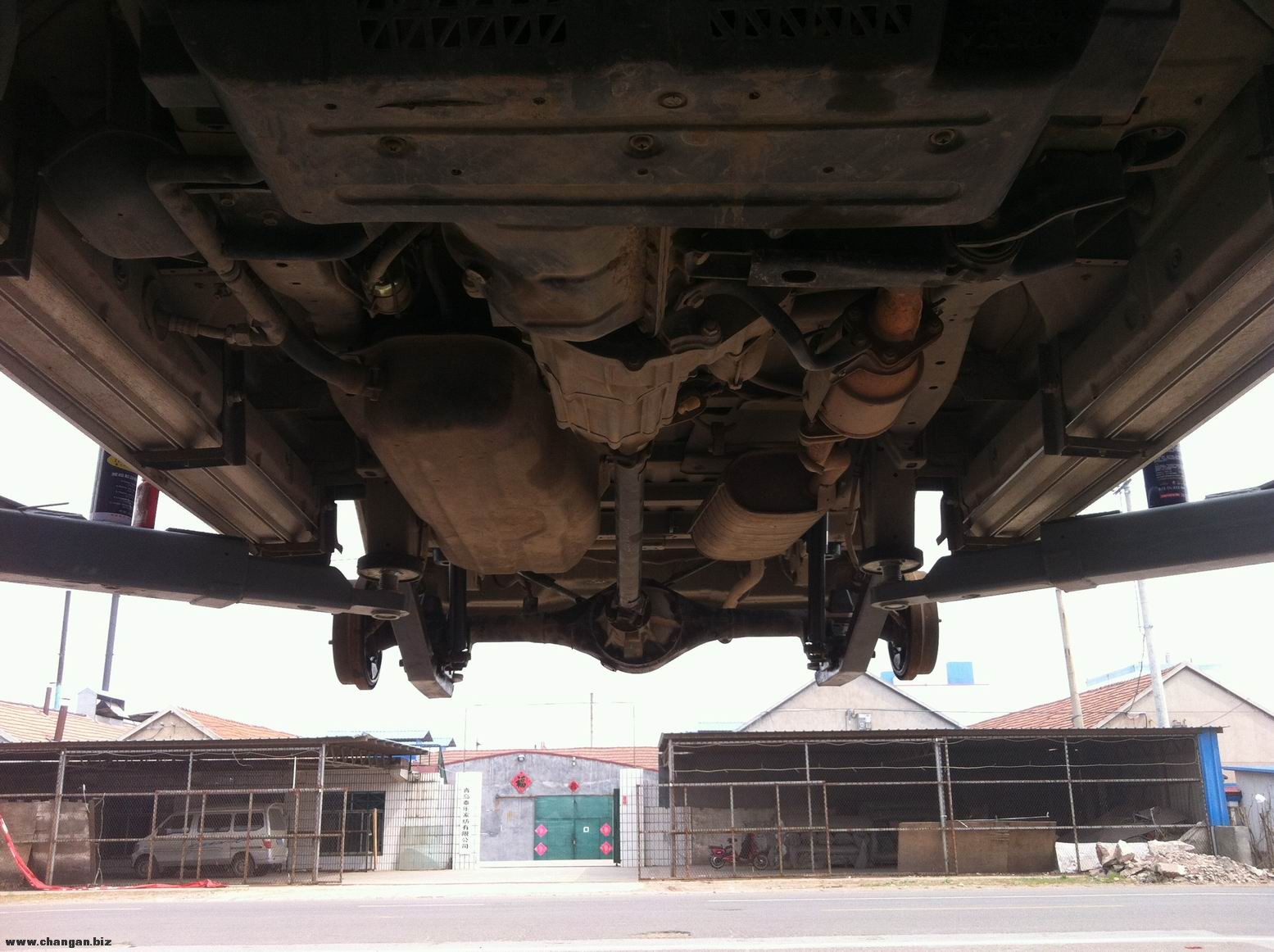

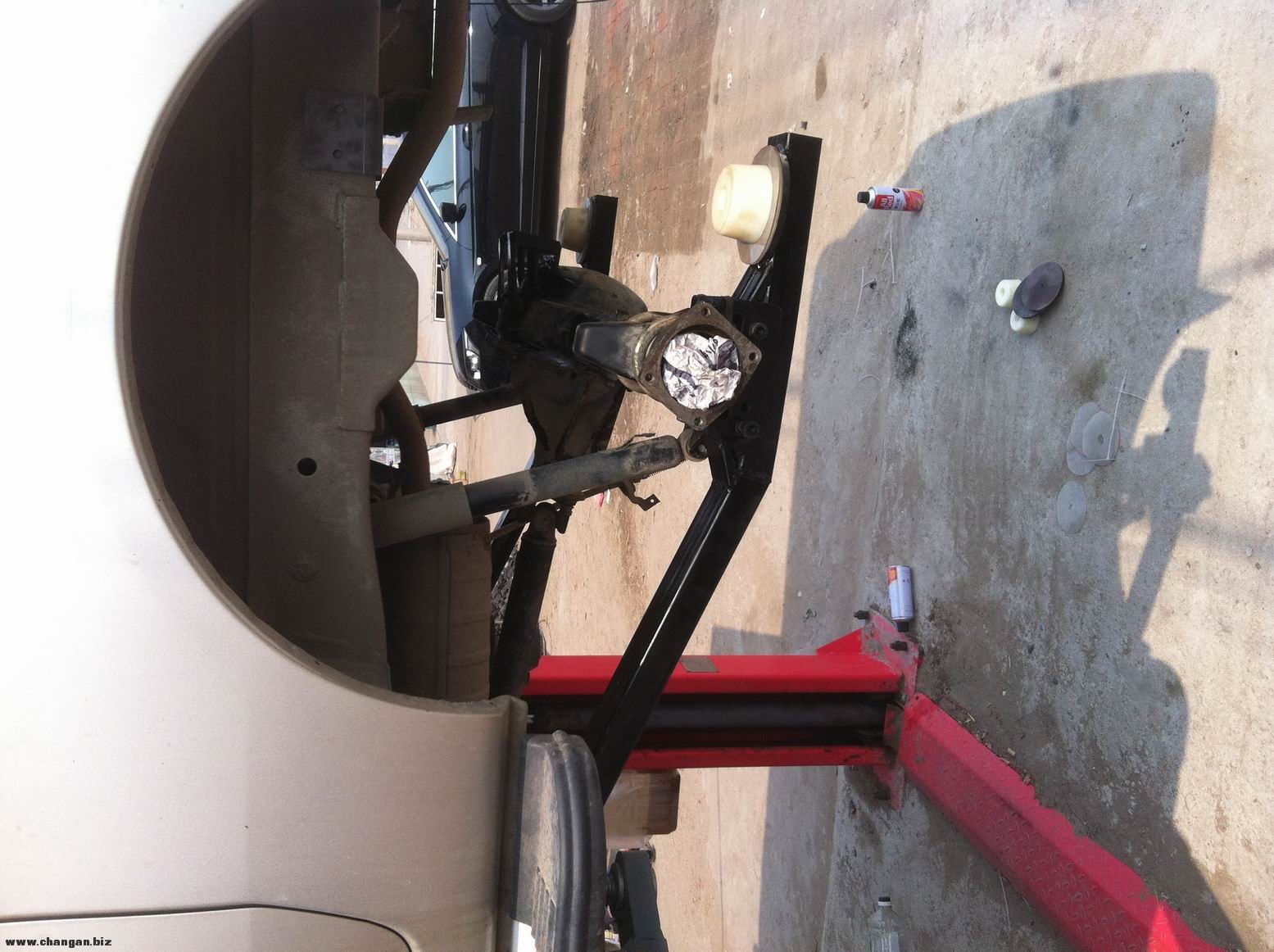

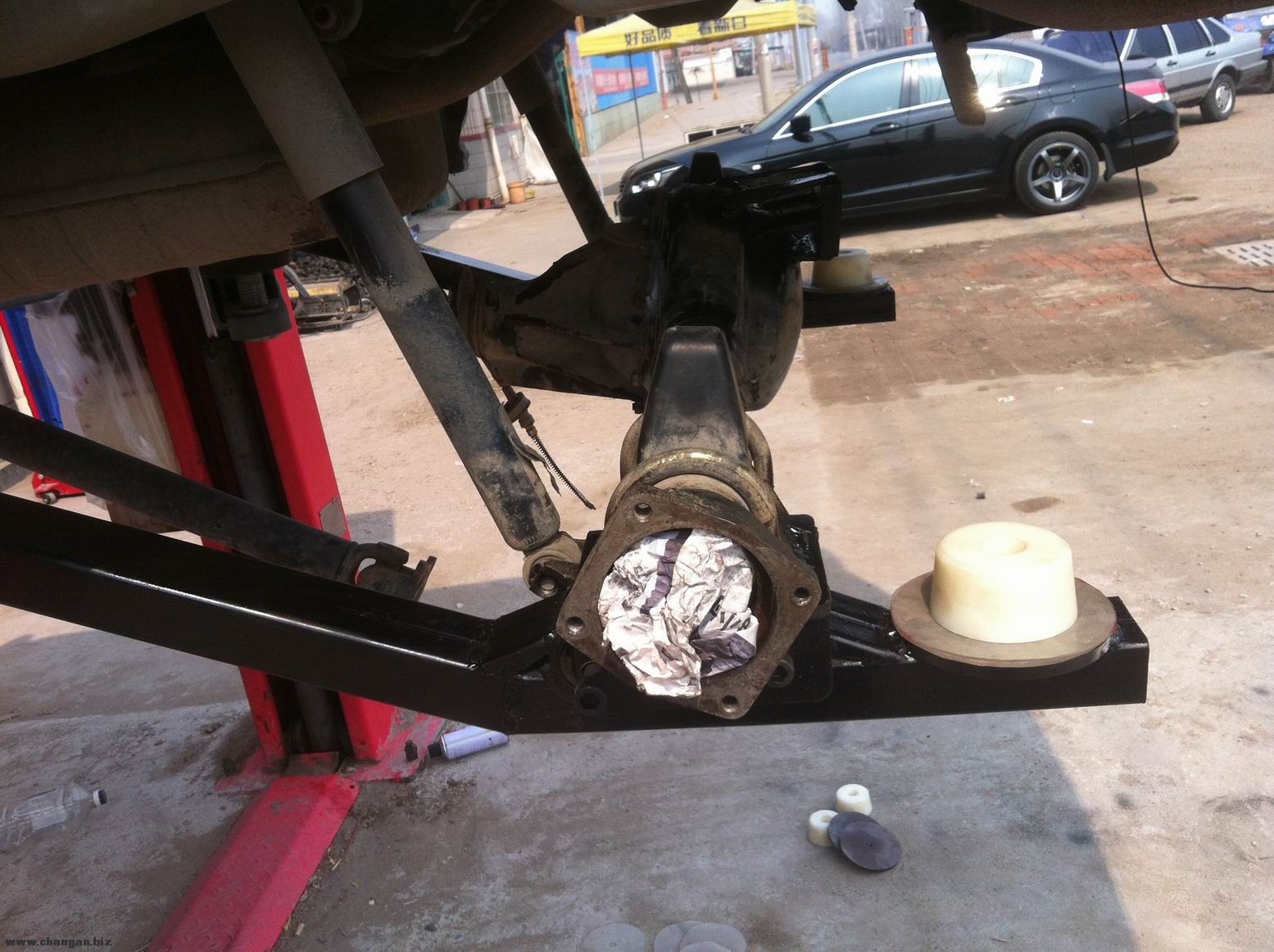

装上后桥和后托臂的初步效果
调整大小 IMG_6168.jpg 调整大小 IMG_6171.jpg 调整大小 IMG_6173.jpg

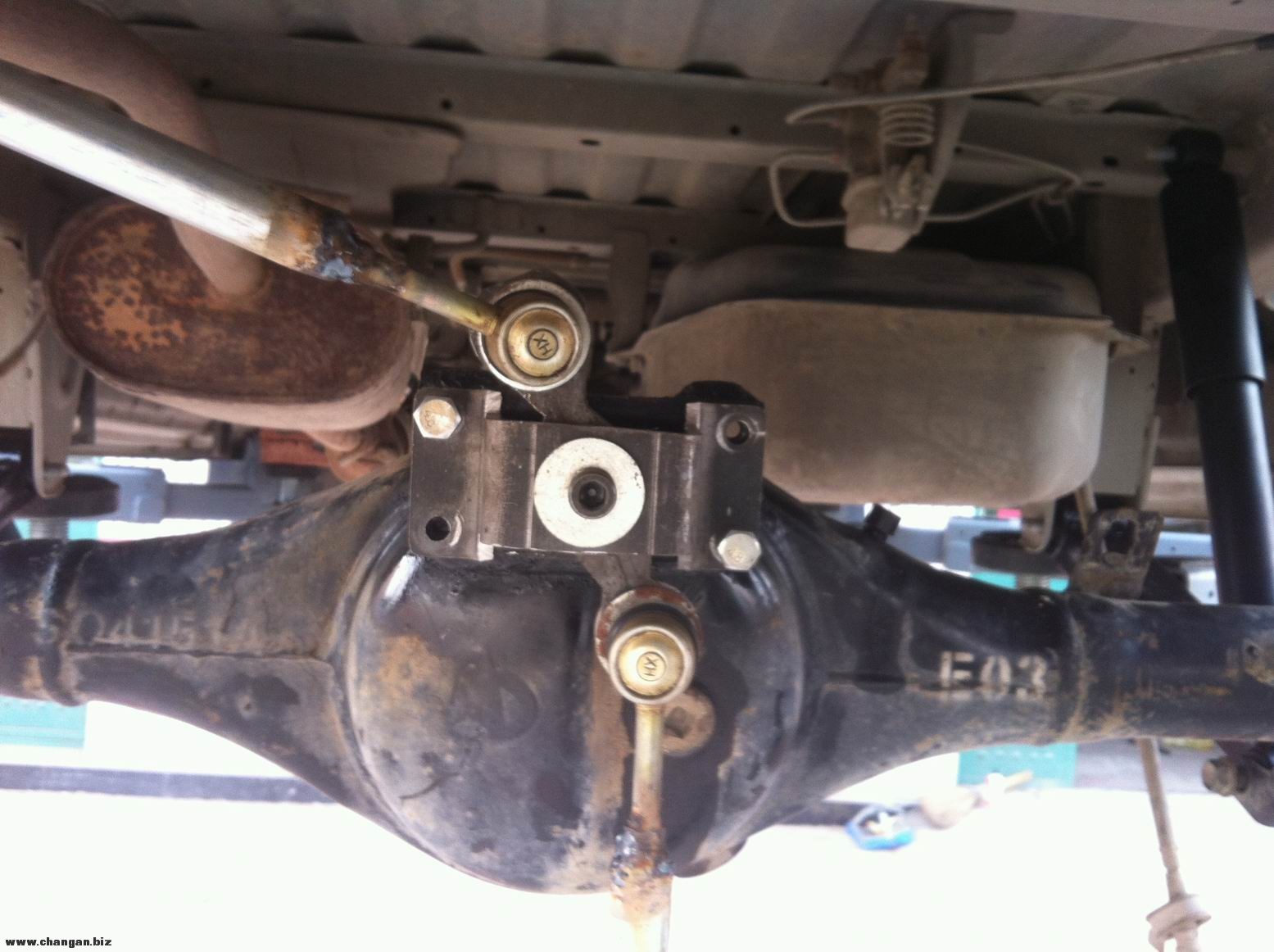

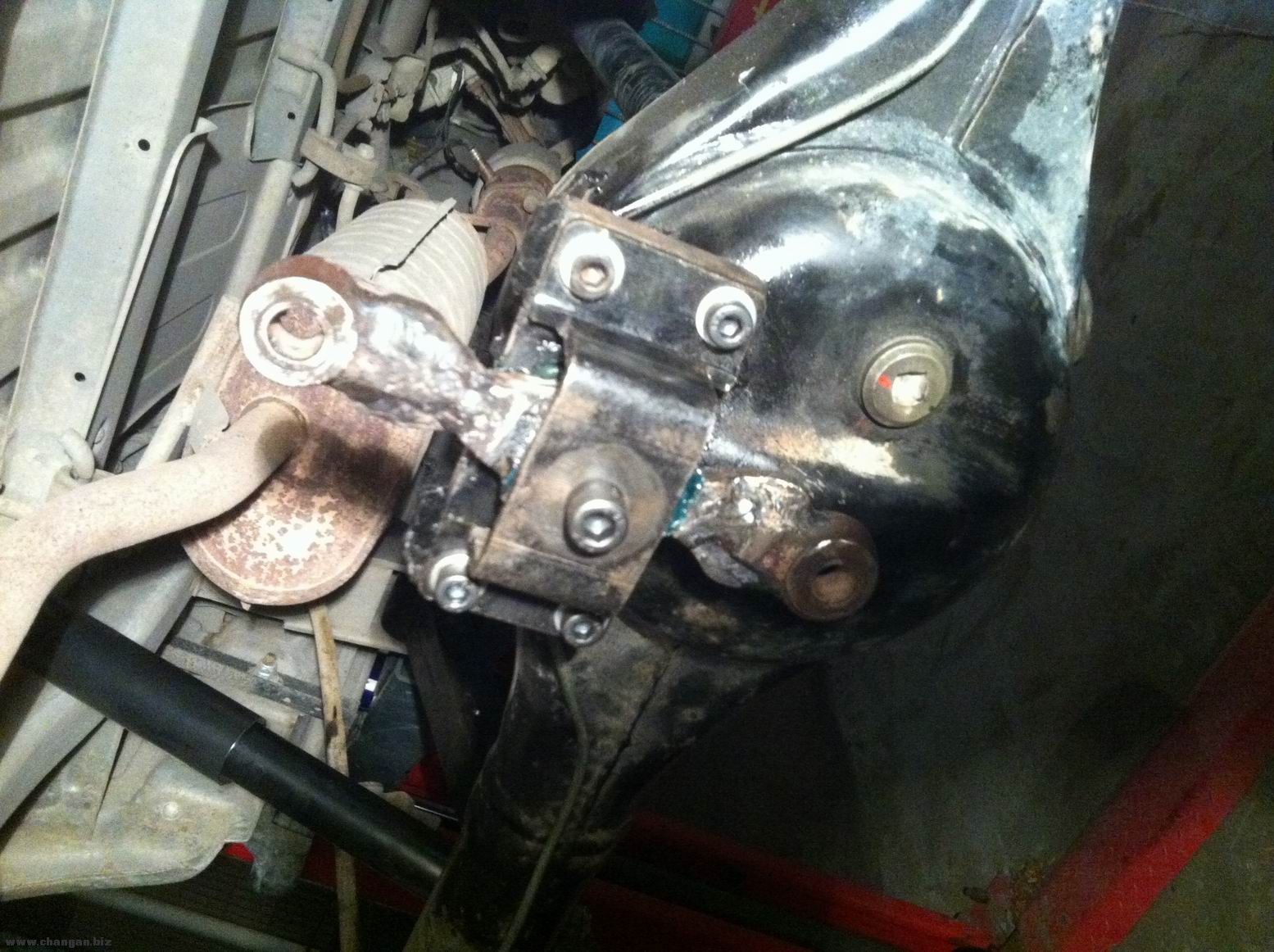

装上连杆中心支座
调整大小 IMG_6177.jpg 调整大小 IMG_6178.jpg 调整大小 IMG_6179.jpg 调整大小 IMG_6183.jpg 调整大小 IMG_6191.jpg

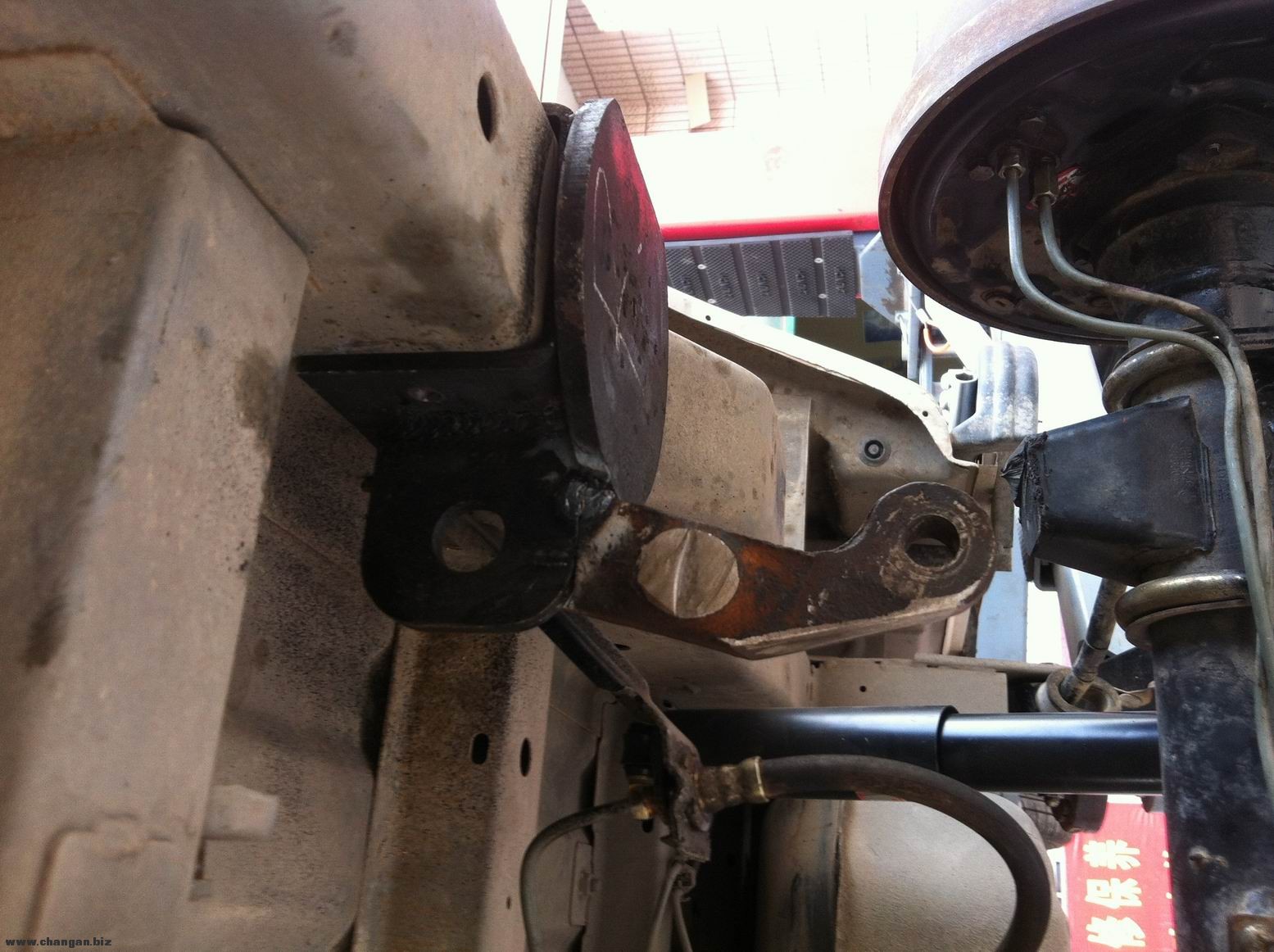

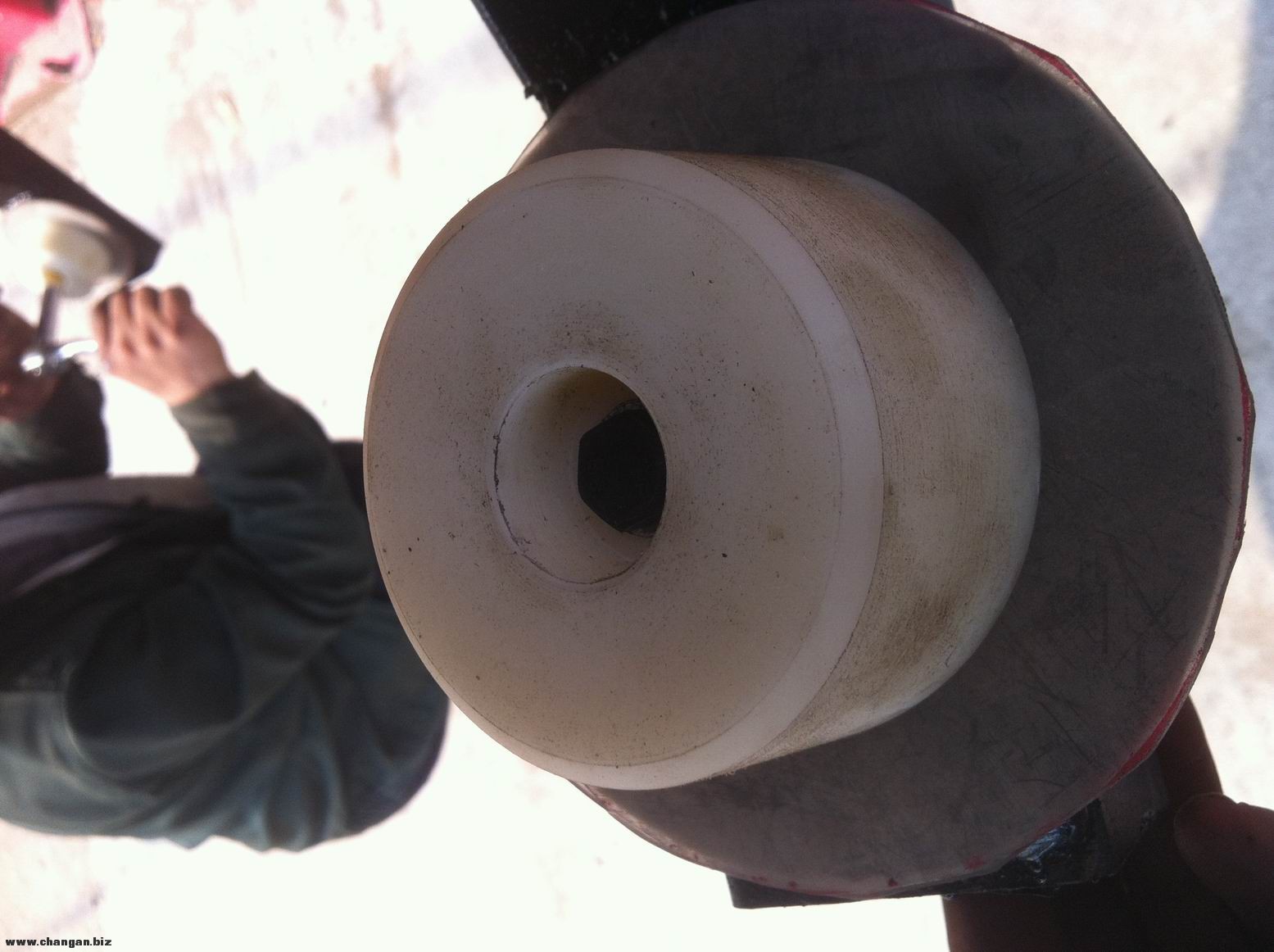

装上弹簧上部托盘及连杆的端连接
调整大小 IMG_6184.jpg 调整大小 IMG_6187.jpg

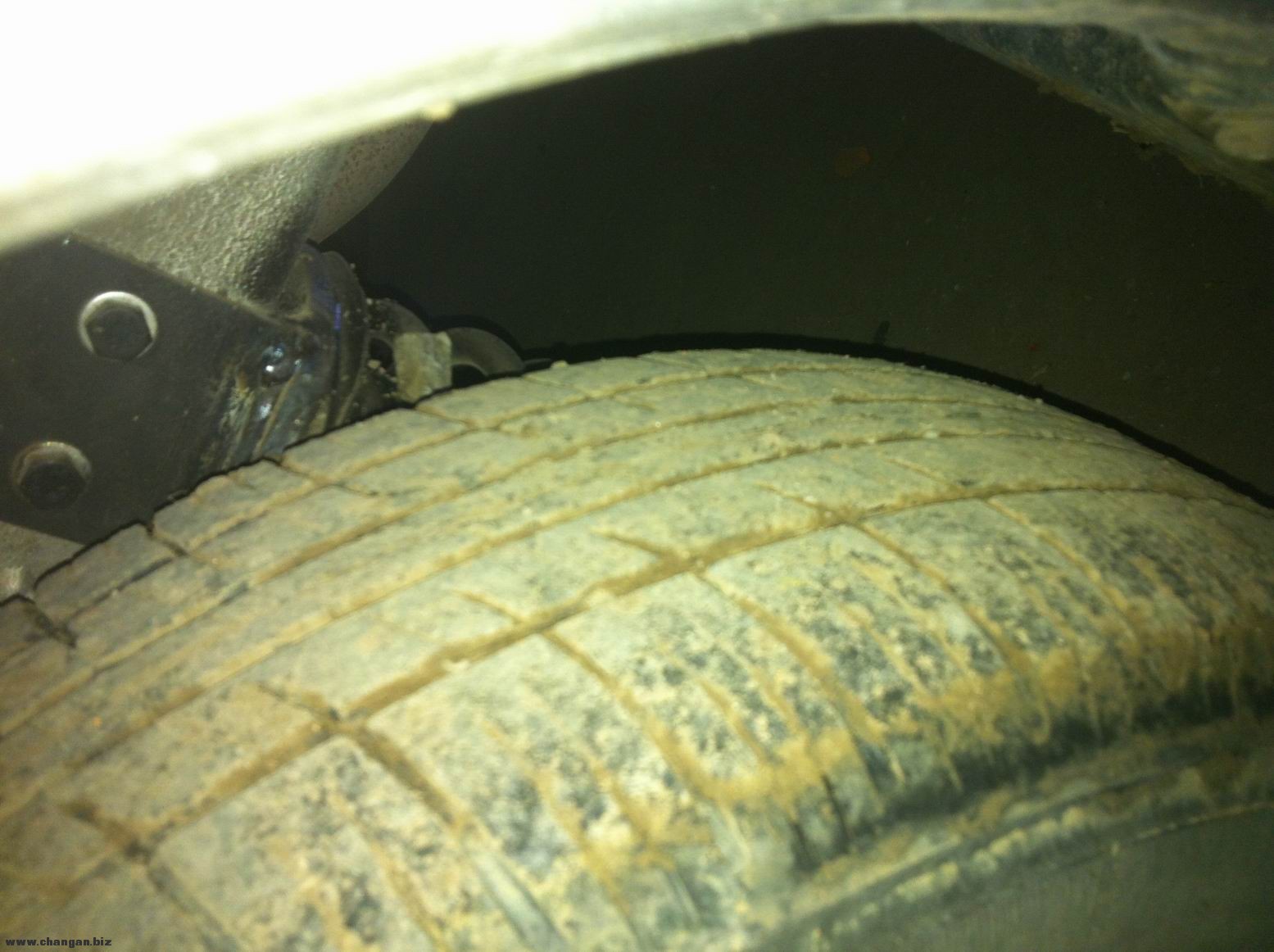

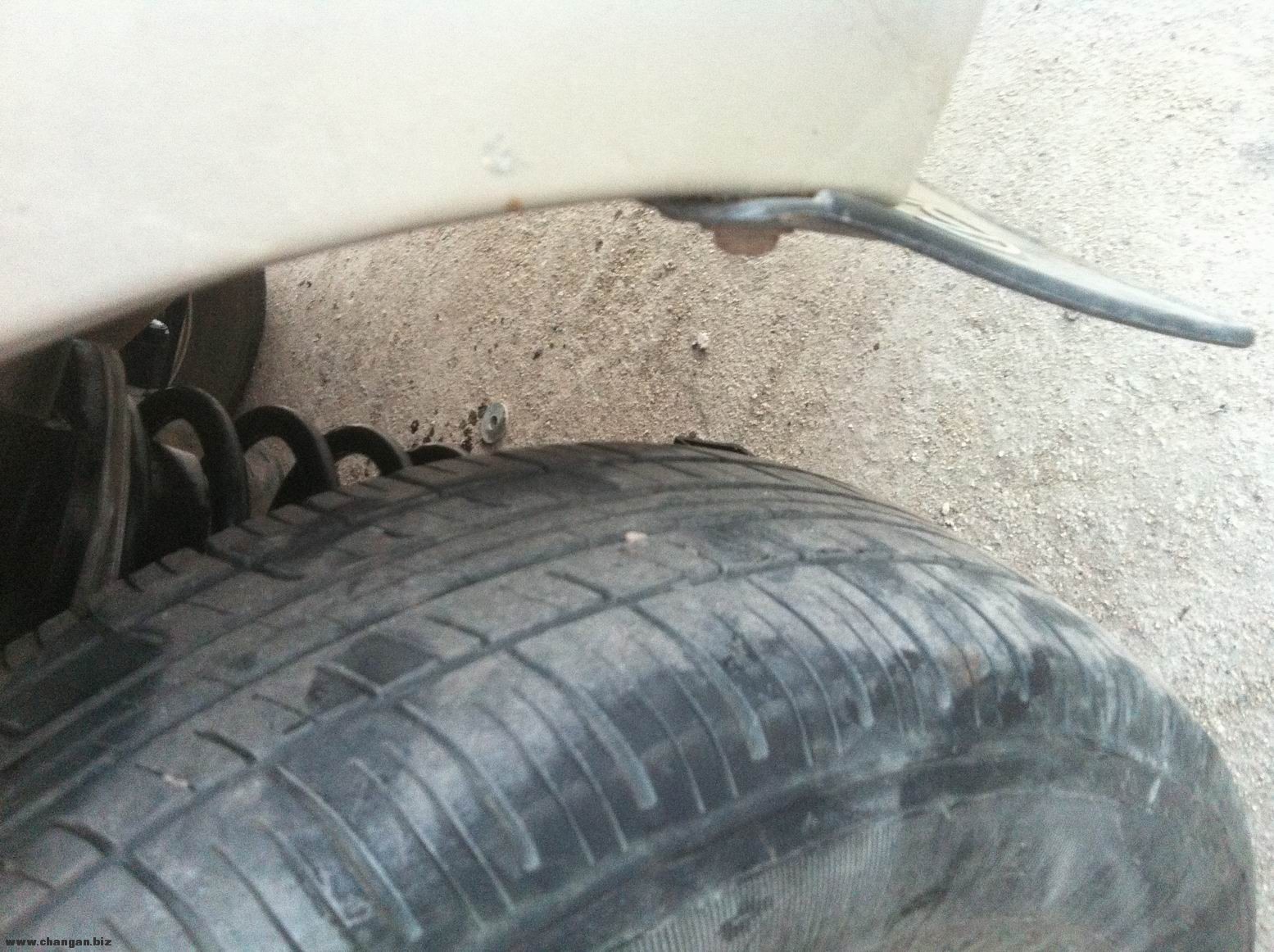

将车放低看下效果
调整大小 IMG_6194.jpg 调整大小 IMG_6195.jpg 调整大小 IMG_6199.jpg 调整大小 IMG_6201.jpg

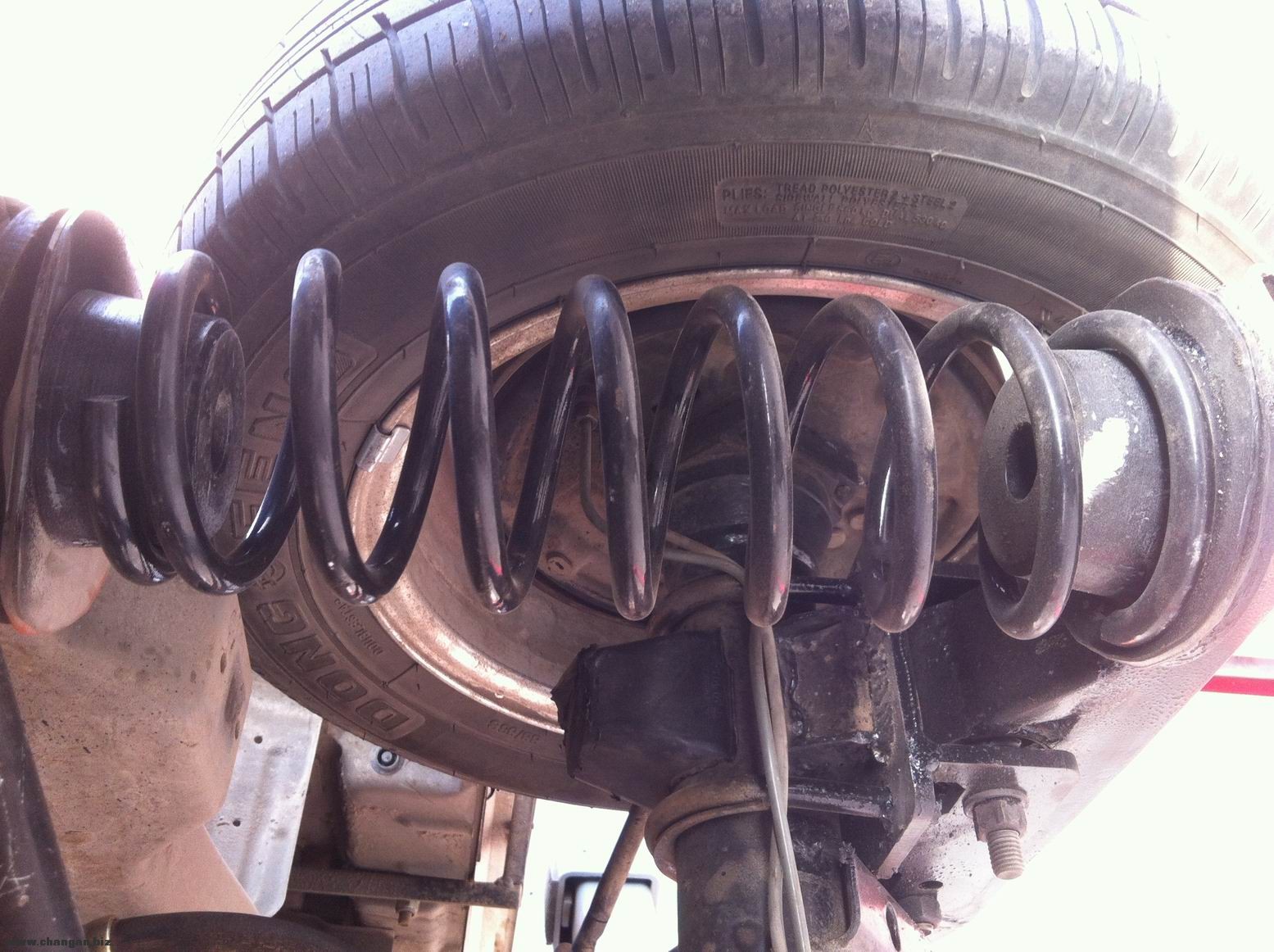

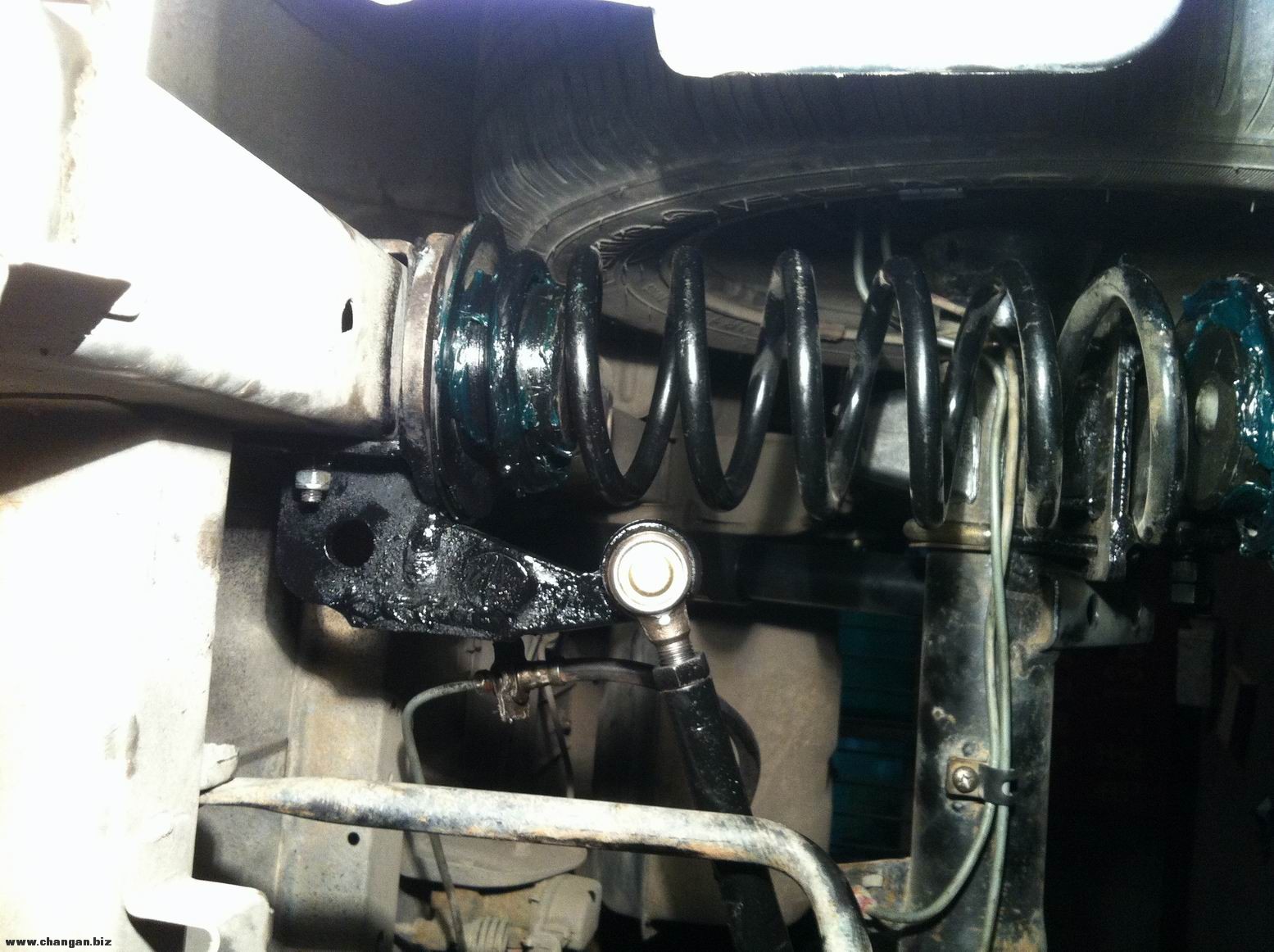

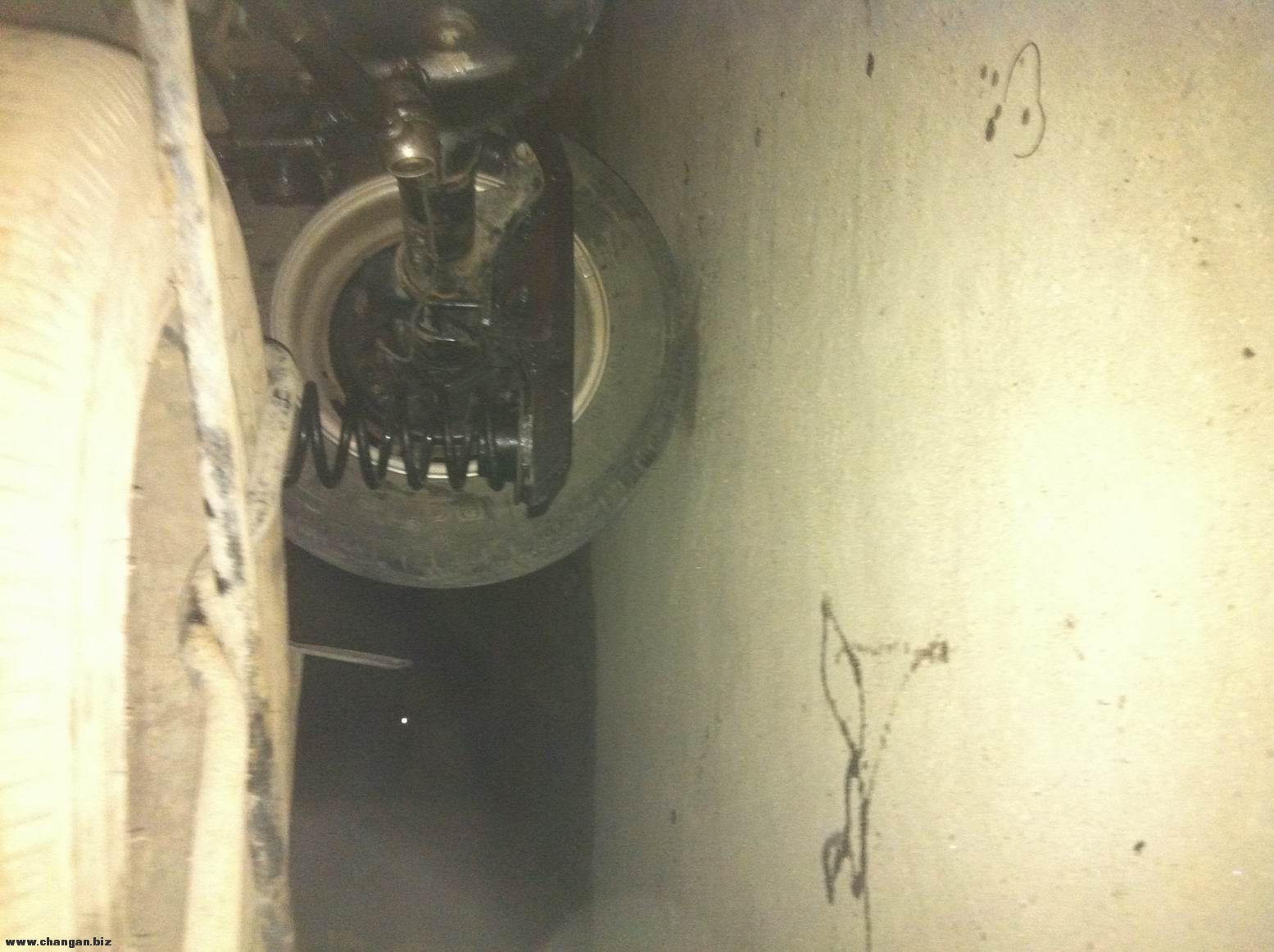

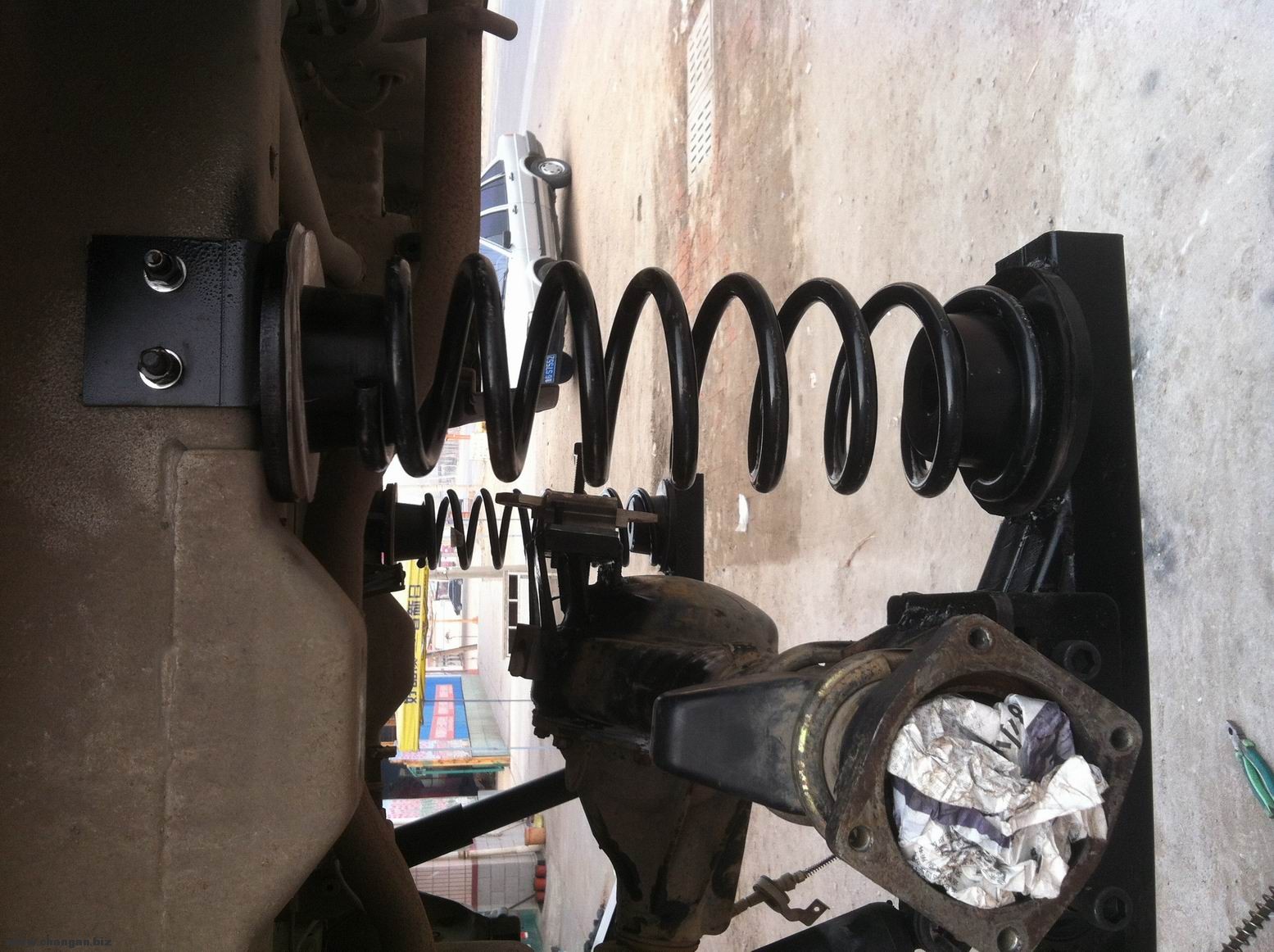

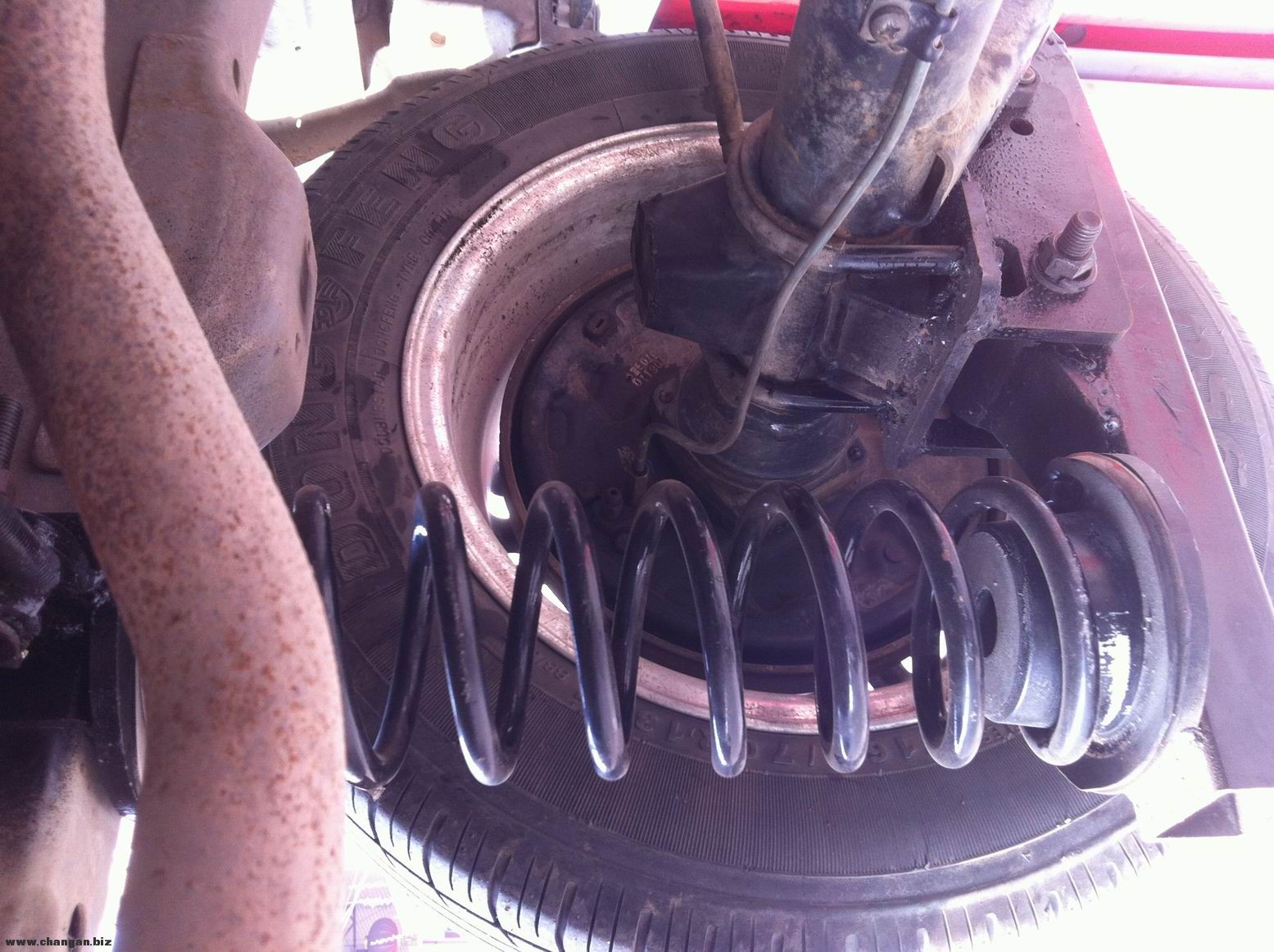

装上;螺旋弹簧,原车的减震器很好还是双向的,可就是行程太长担心弹簧脱出,换成了行程短的五菱之光专用的
调整大小 IMG_6202.jpg 调整大小 IMG_6204.jpg 调整大小 IMG_6205.jpg 调整大小 IMG_6207.jpg 调整大小 IMG_6209.jpg 调整大小 IMG_6211.jpg 调整大小 IMG_6213.jpg

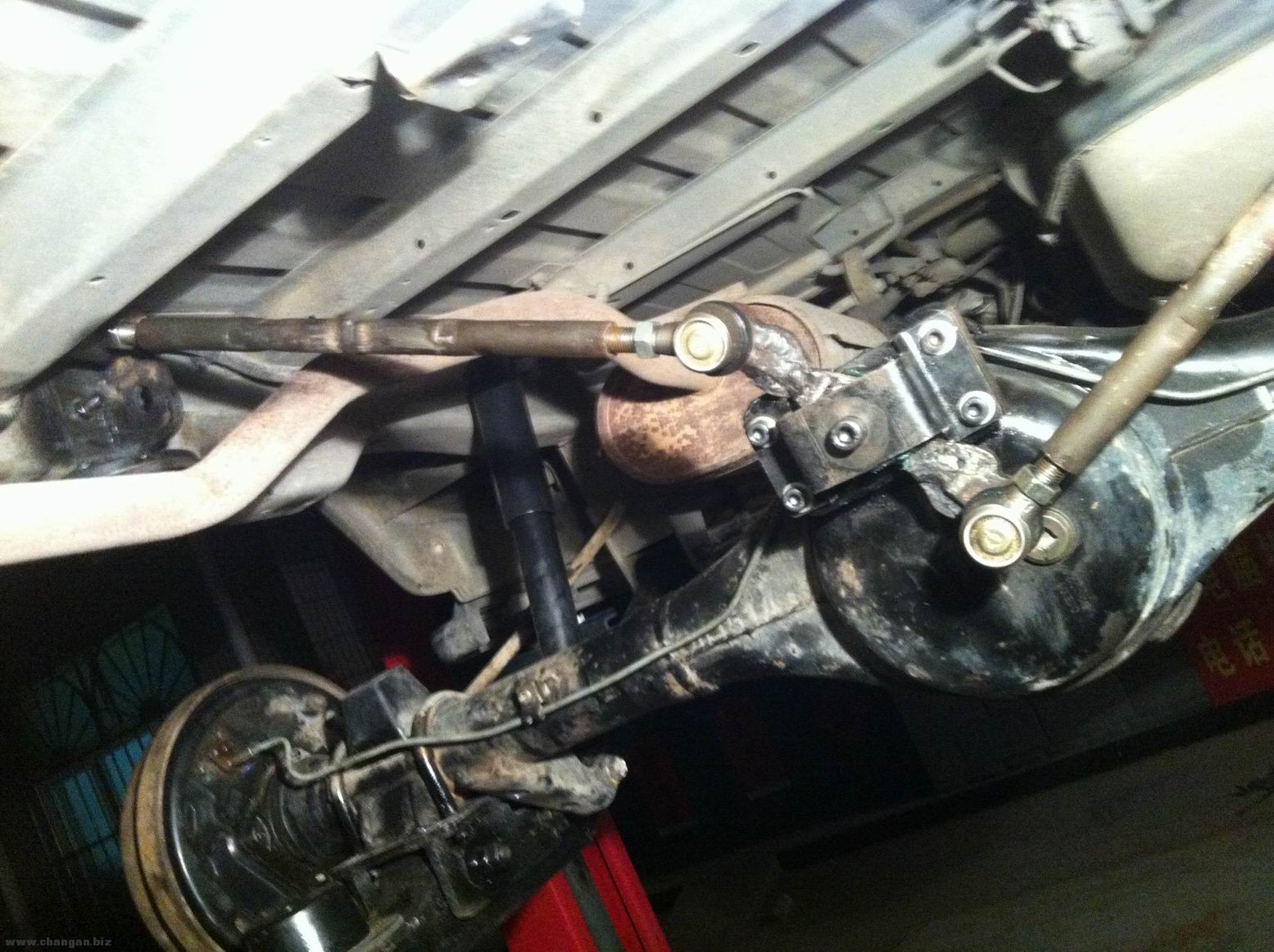

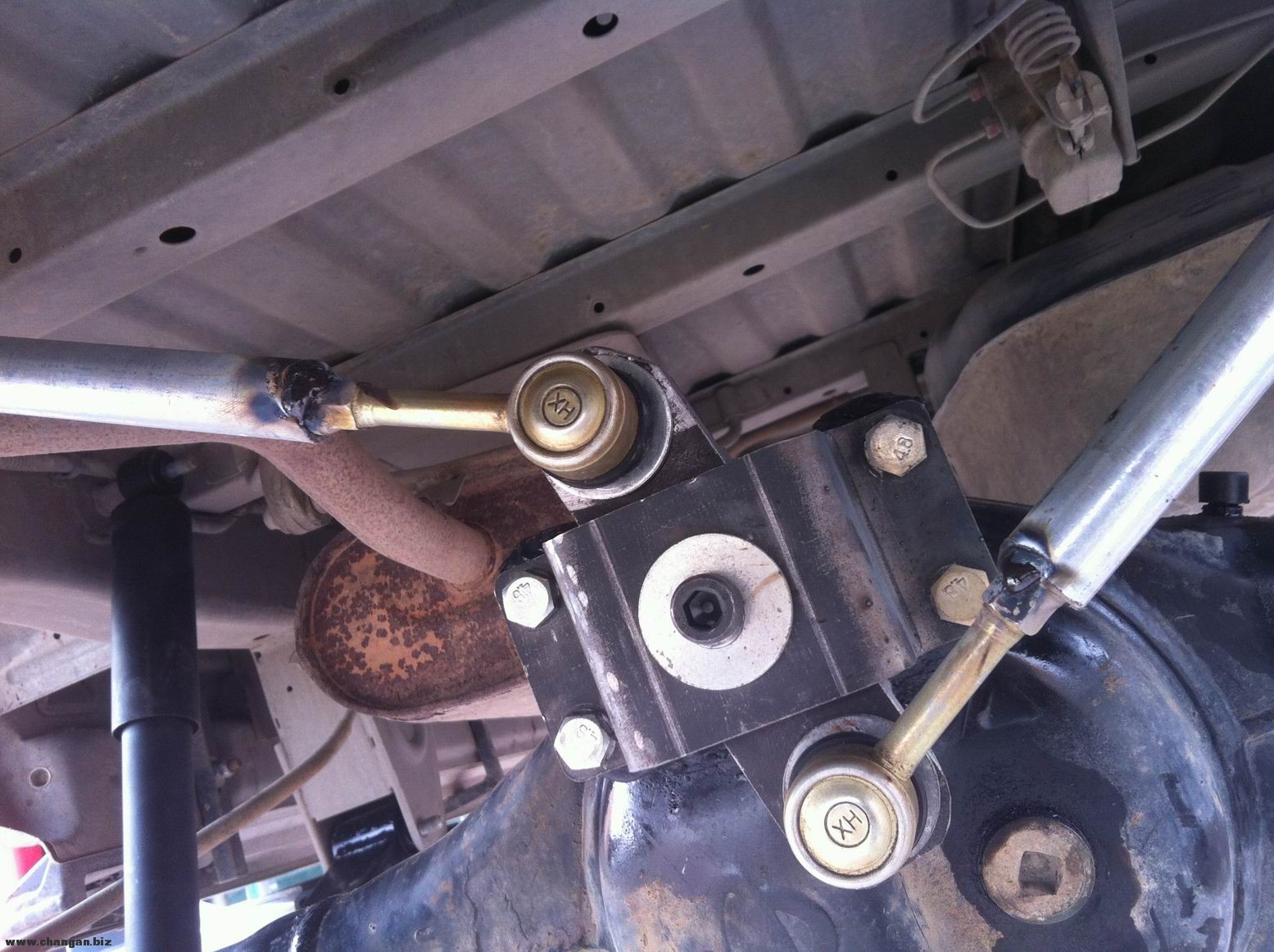

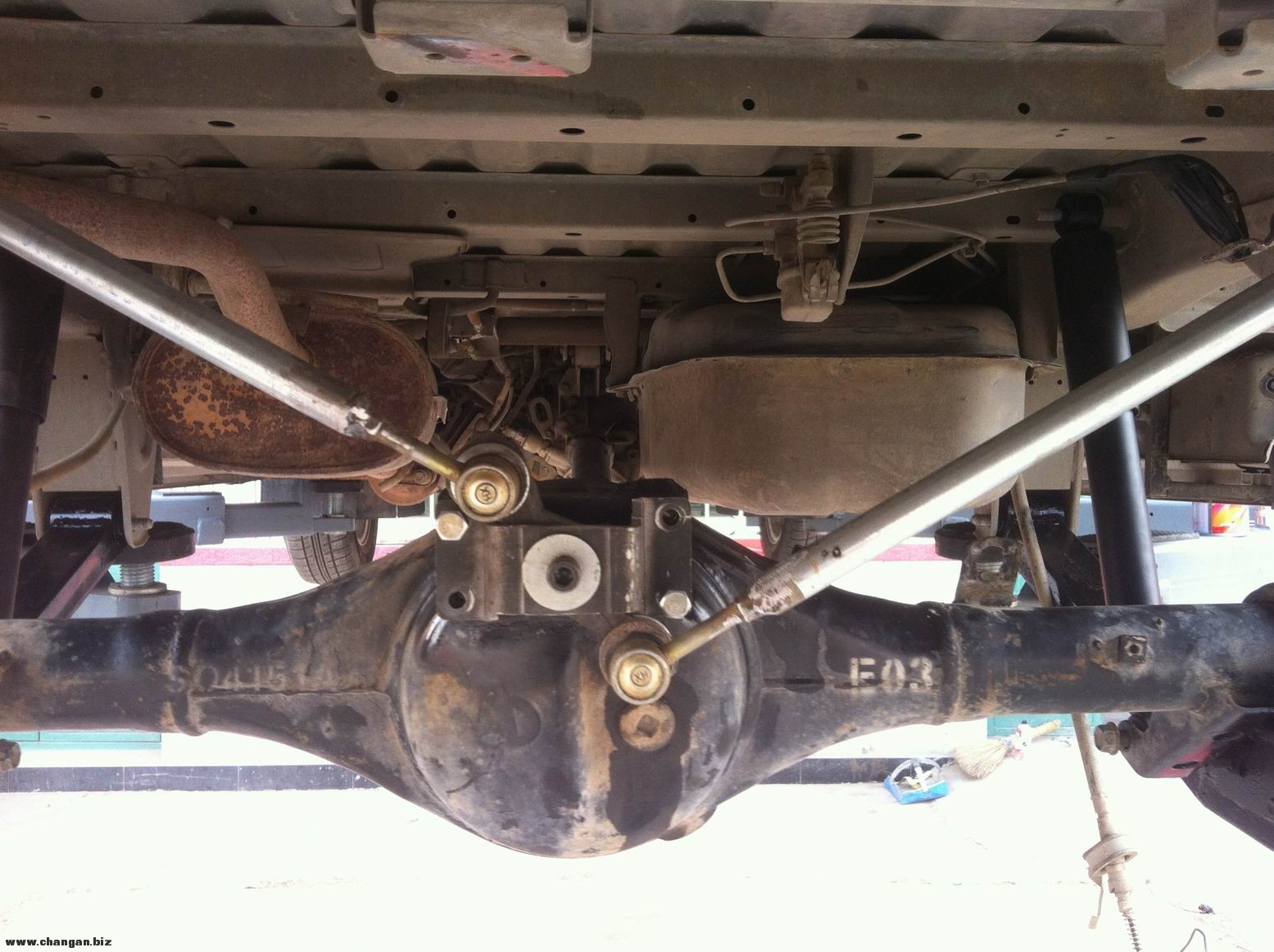

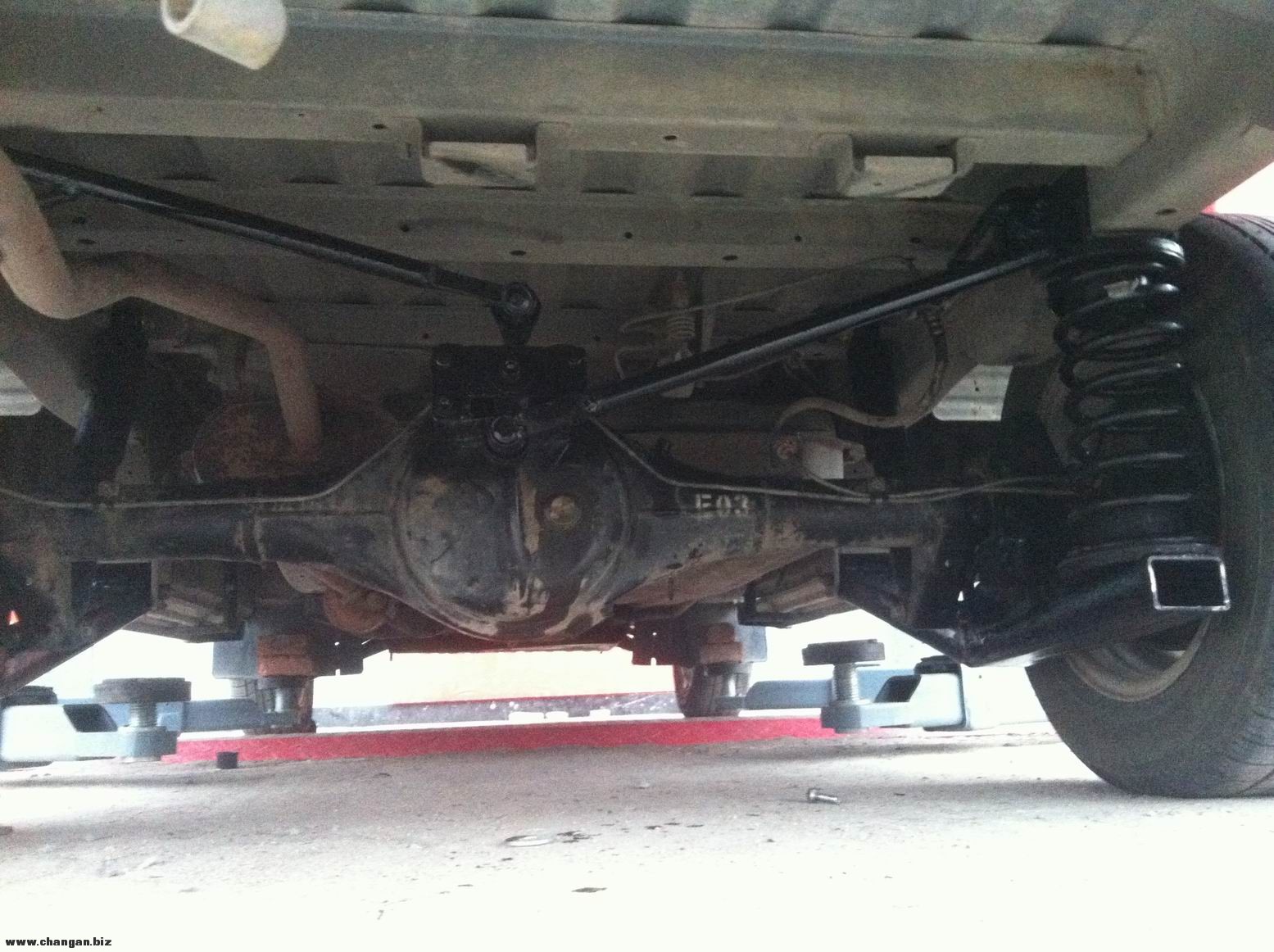

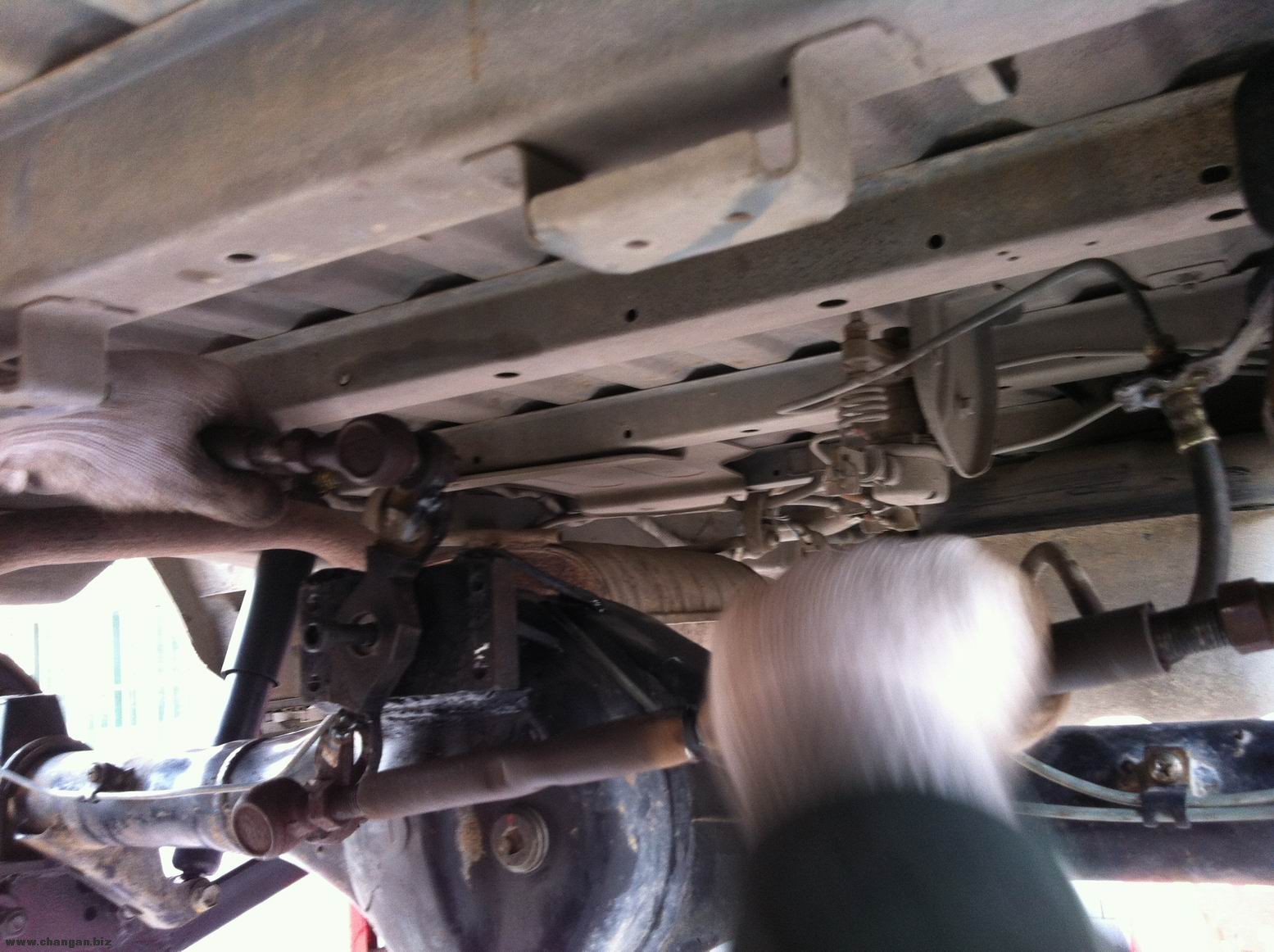

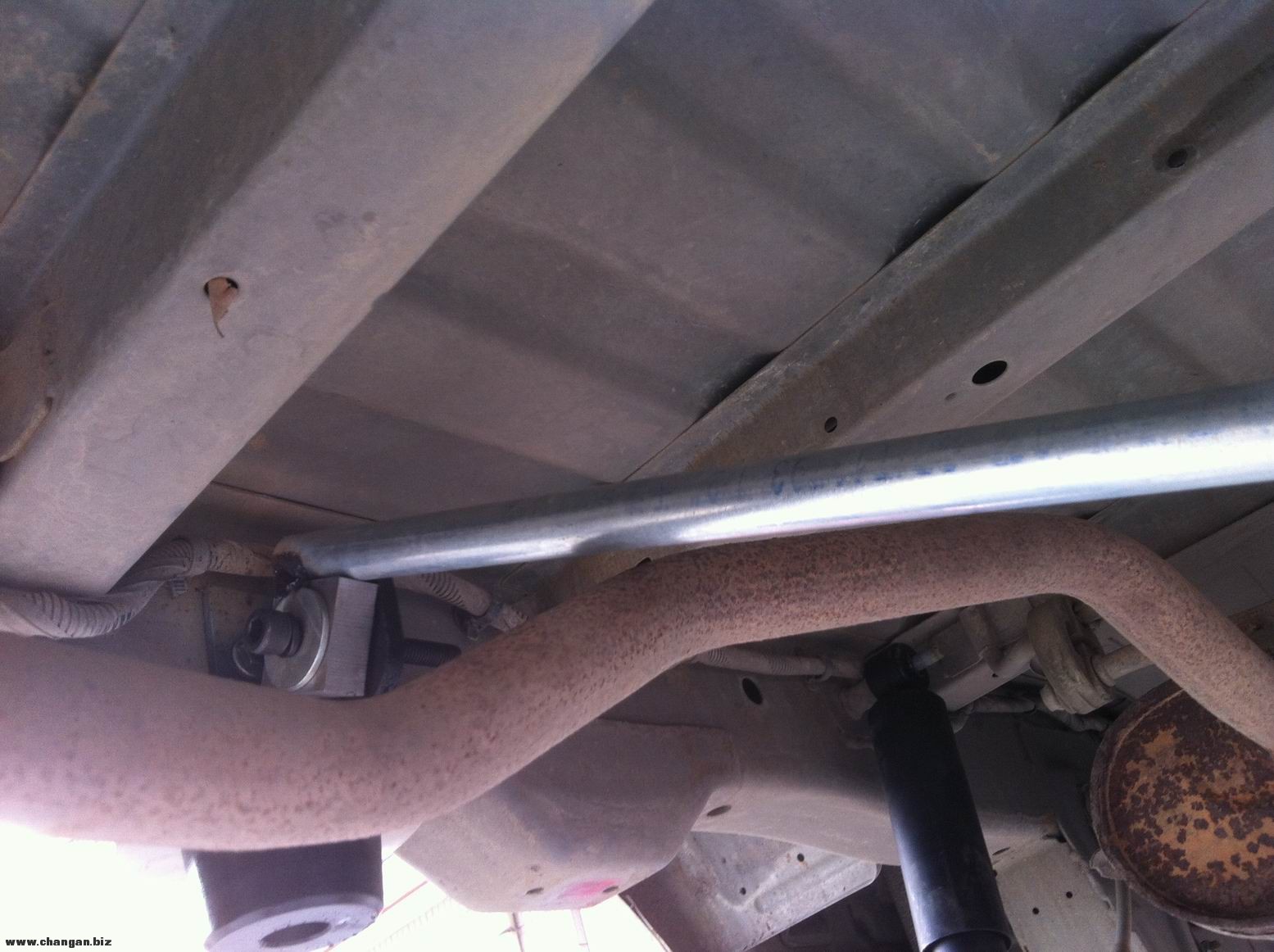

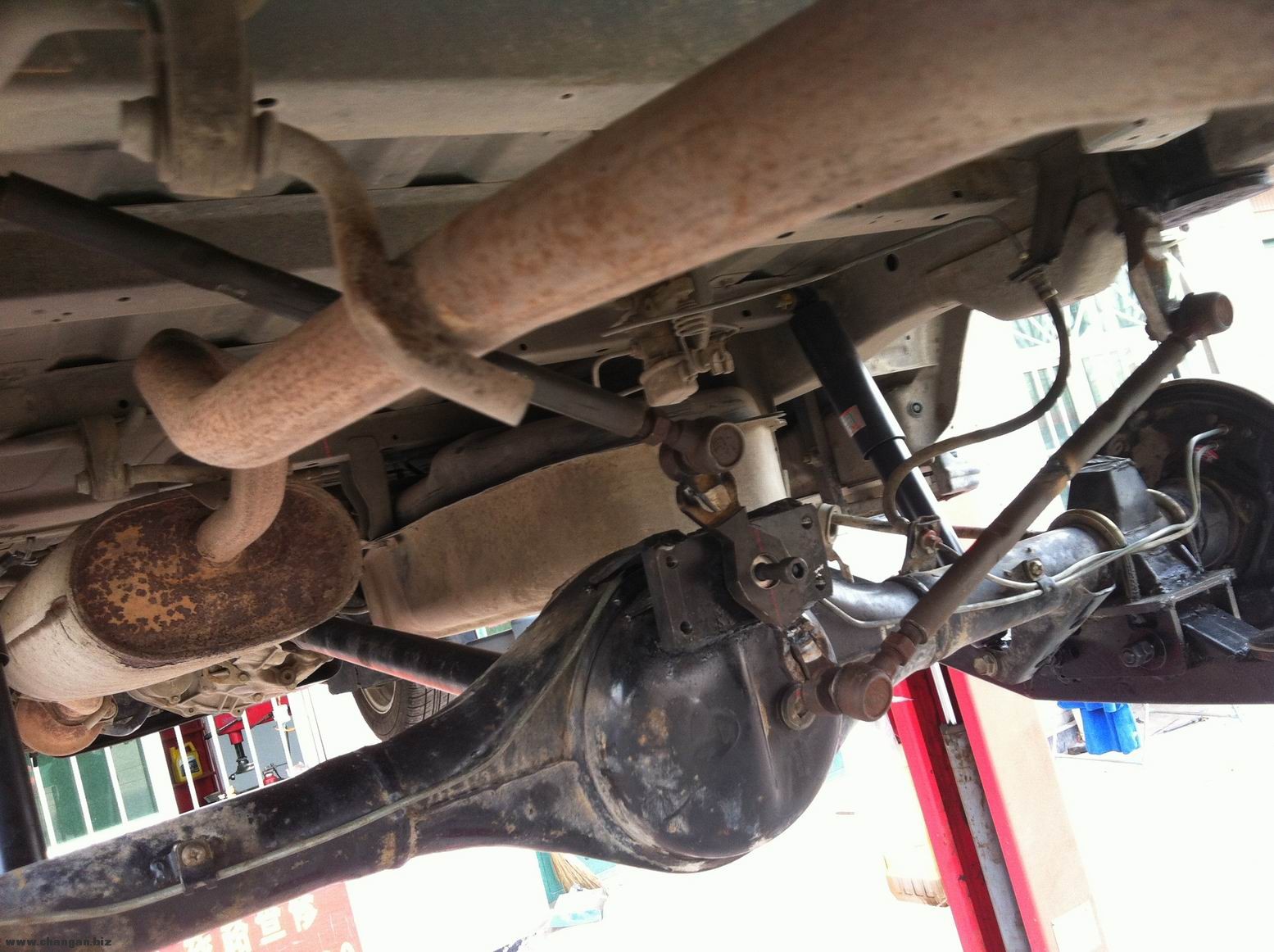

装上连杆,这个连杆装车使用了1个星期100多公里,使用效果还行,不过我已经换成了专用的转向球头可调节拉杆额在明天的更新中会有详细介绍
调整大小 IMG_6214.jpg 调整大小 IMG_6215.jpg 调整大小 IMG_6217.jpg 调整大小 IMG_6218.jpg 调整大小 IMG_6219.jpg 调整大小 IMG_6221.jpg 调整大小 IMG_6222.jpg 调整大小 IMG_6223.jpg 调整大小 IMG_6225.jpg
连杆的一些改动,为了配合后桥的上下行程
调整大小 IMG_6227.jpg

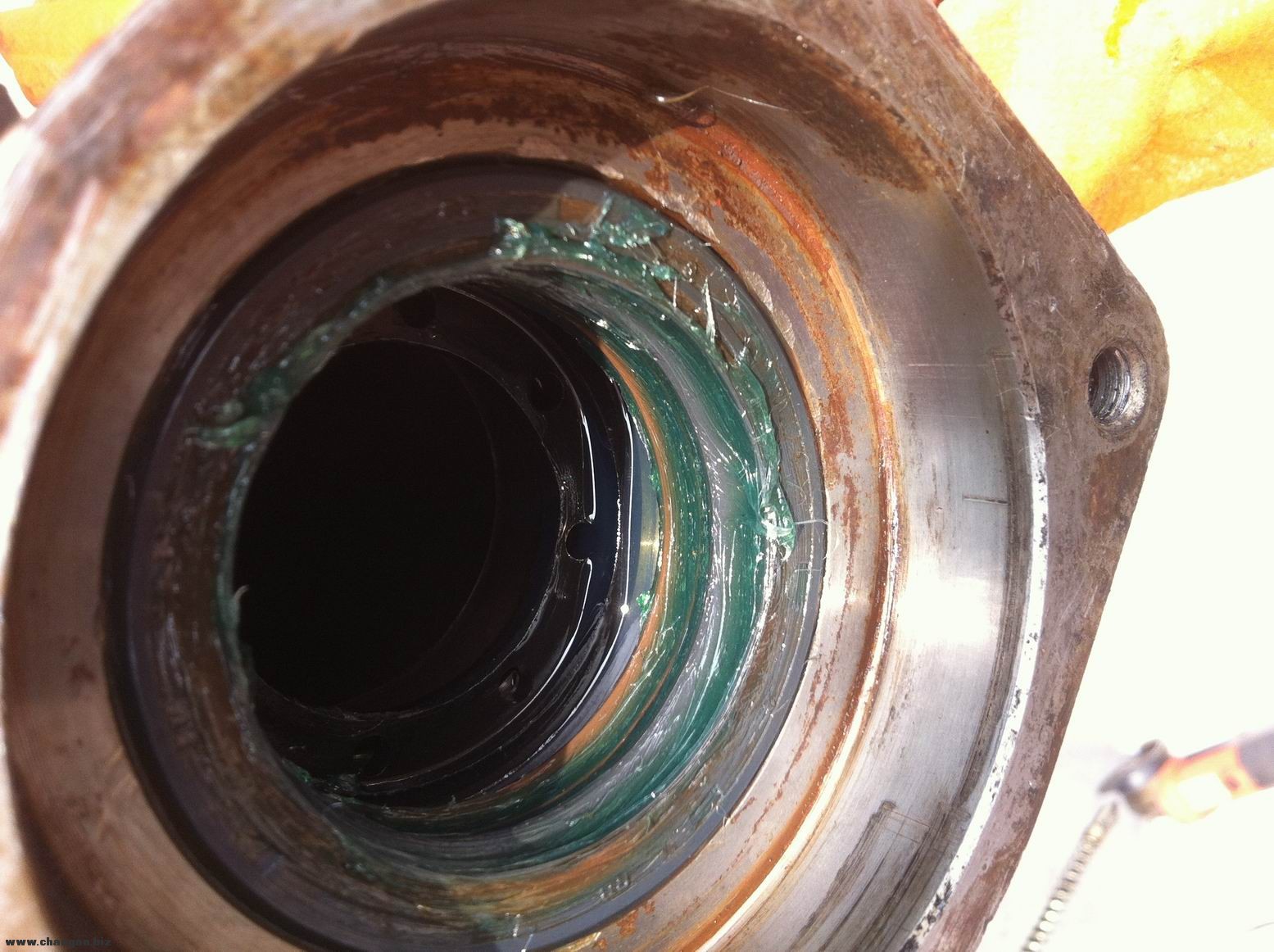

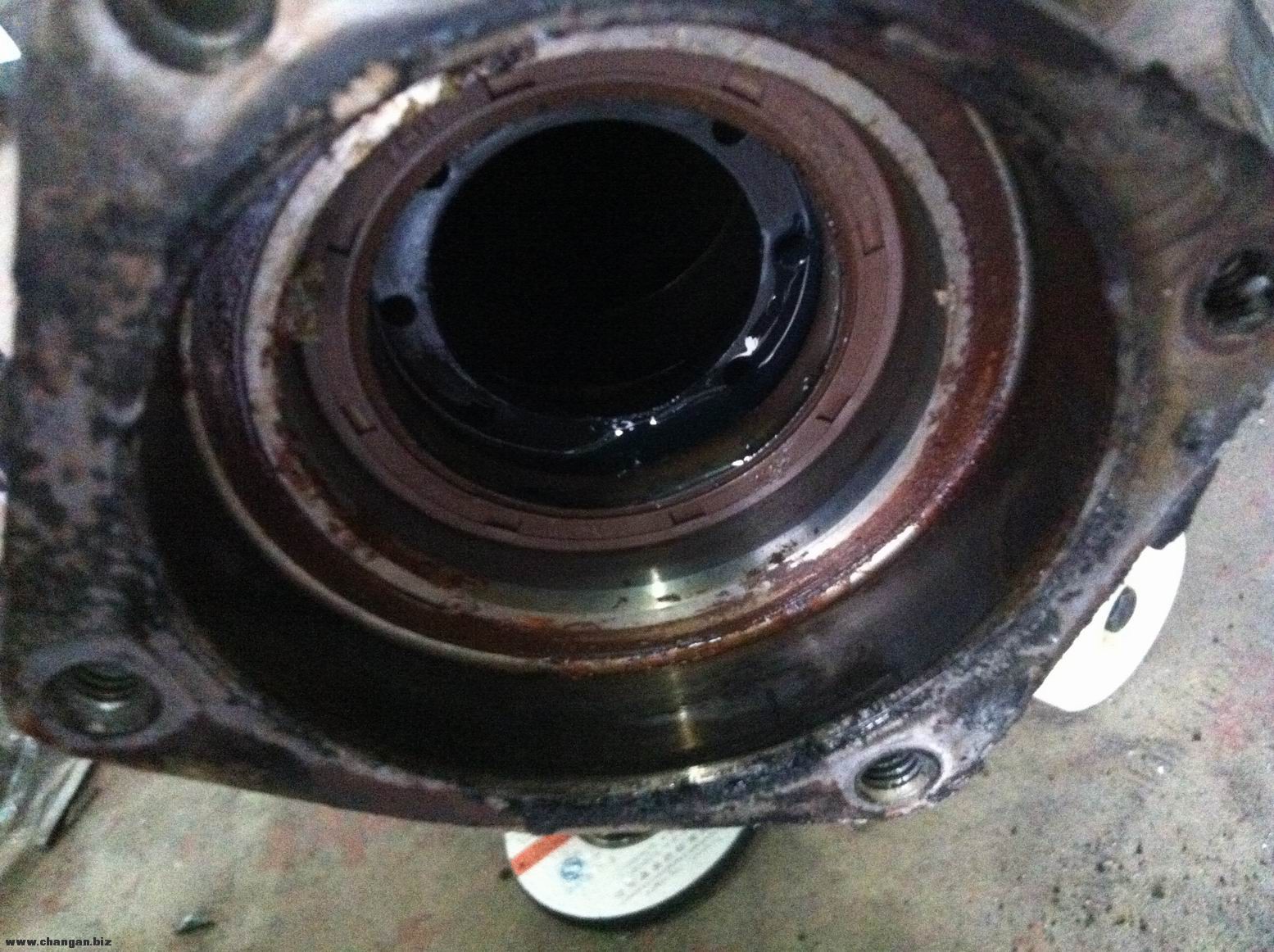

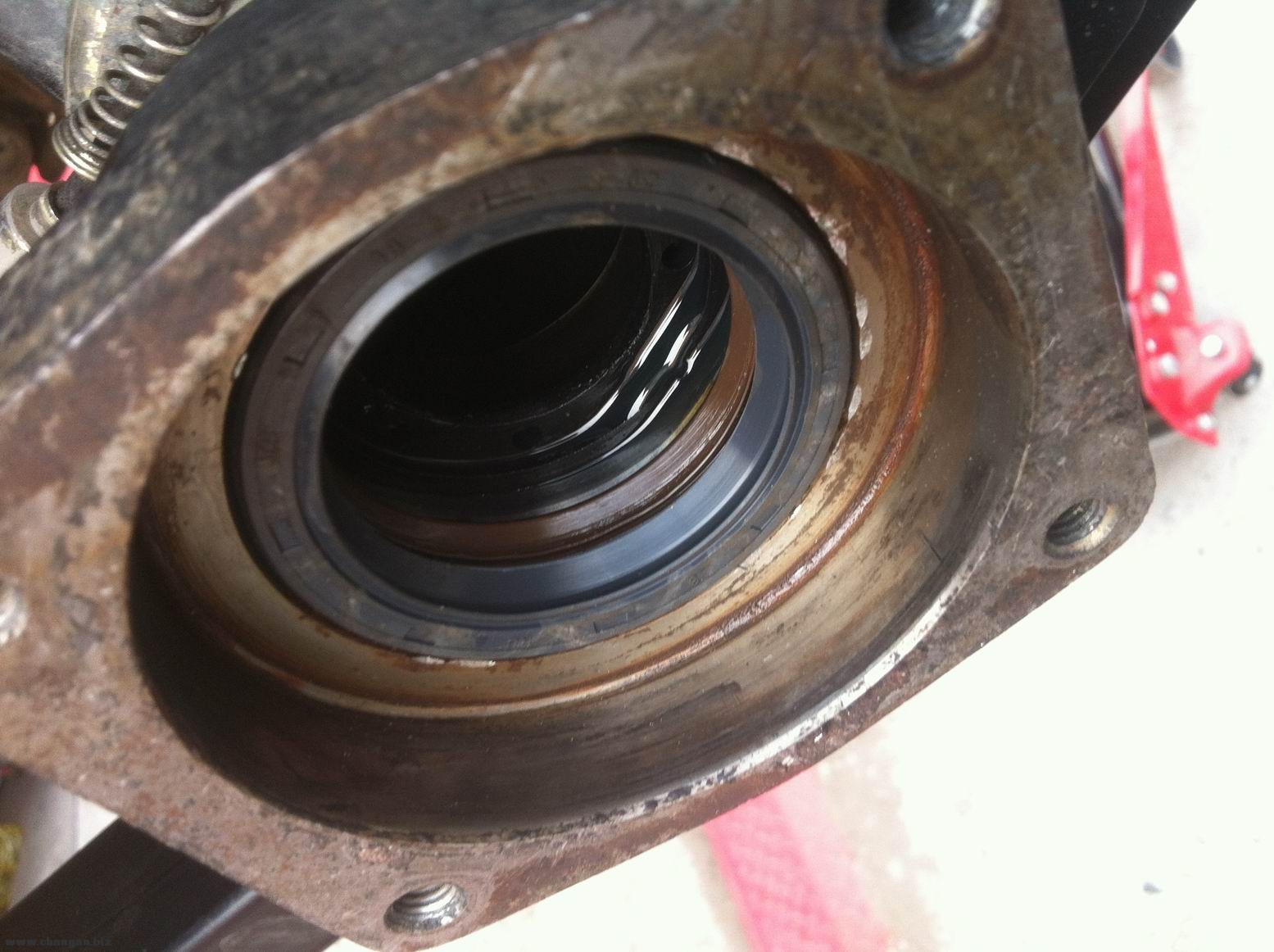

装上了半轴双油封
调整大小 IMG_6229.jpg 调整大小 IMG_6230.jpg 调整大小 IMG_6231.jpg 调整大小 IMG_6232.jpg
调整大小 IMG_6233.jpg 调整大小 IMG_6236.jpg
装上半轴、刹车等最后几个部件
调整大小 IMG_6240.jpg 调整大小 IMG_6242.jpg 调整大小 IMG_6243.jpg 调整大小 IMG_6244.jpg 调整大小 IMG_6246.jpg 调整大小 IMG_6247.jpg 调整大小 IMG_6248.jpg 调整大小 IMG_6249.jpg

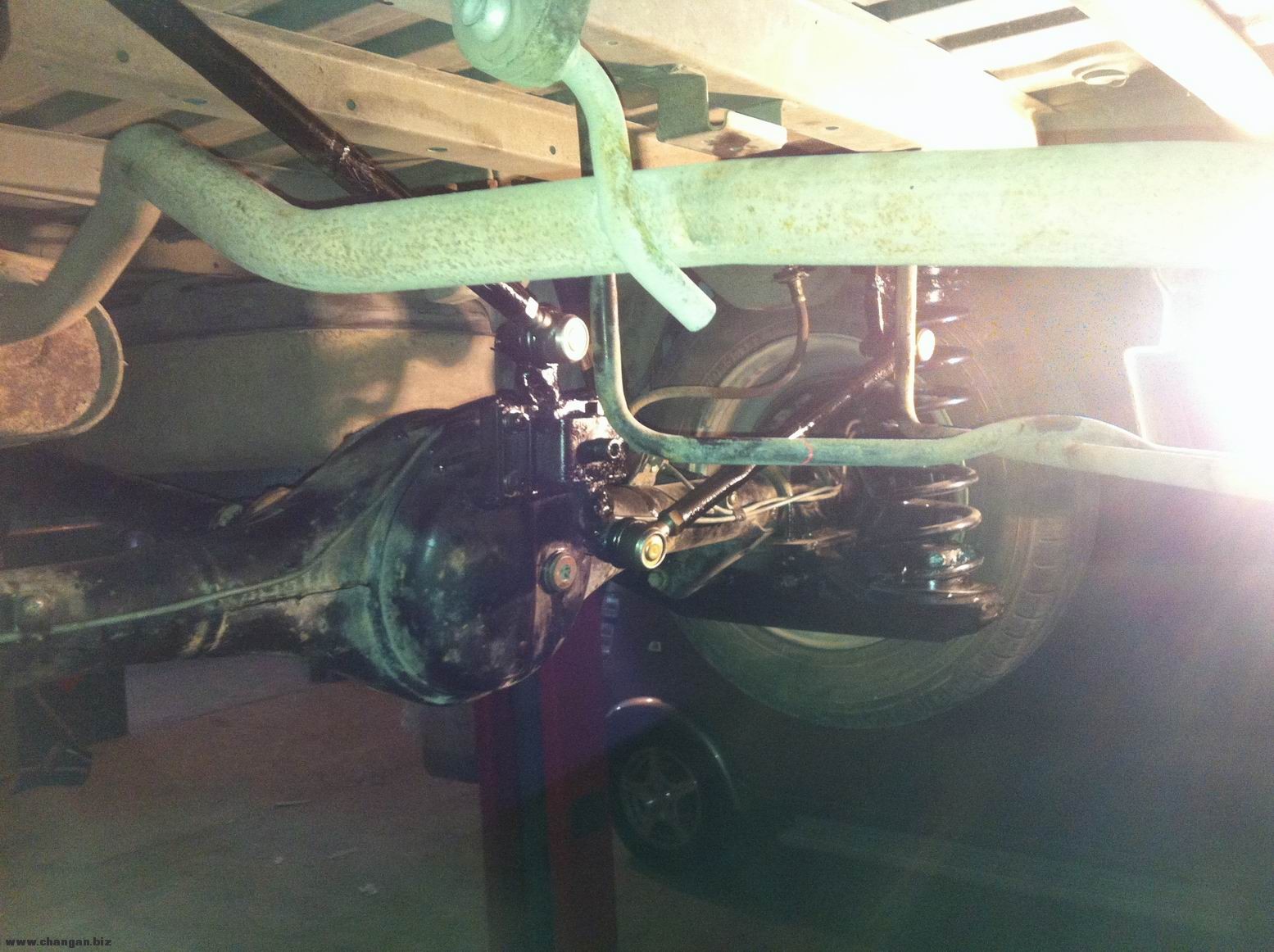

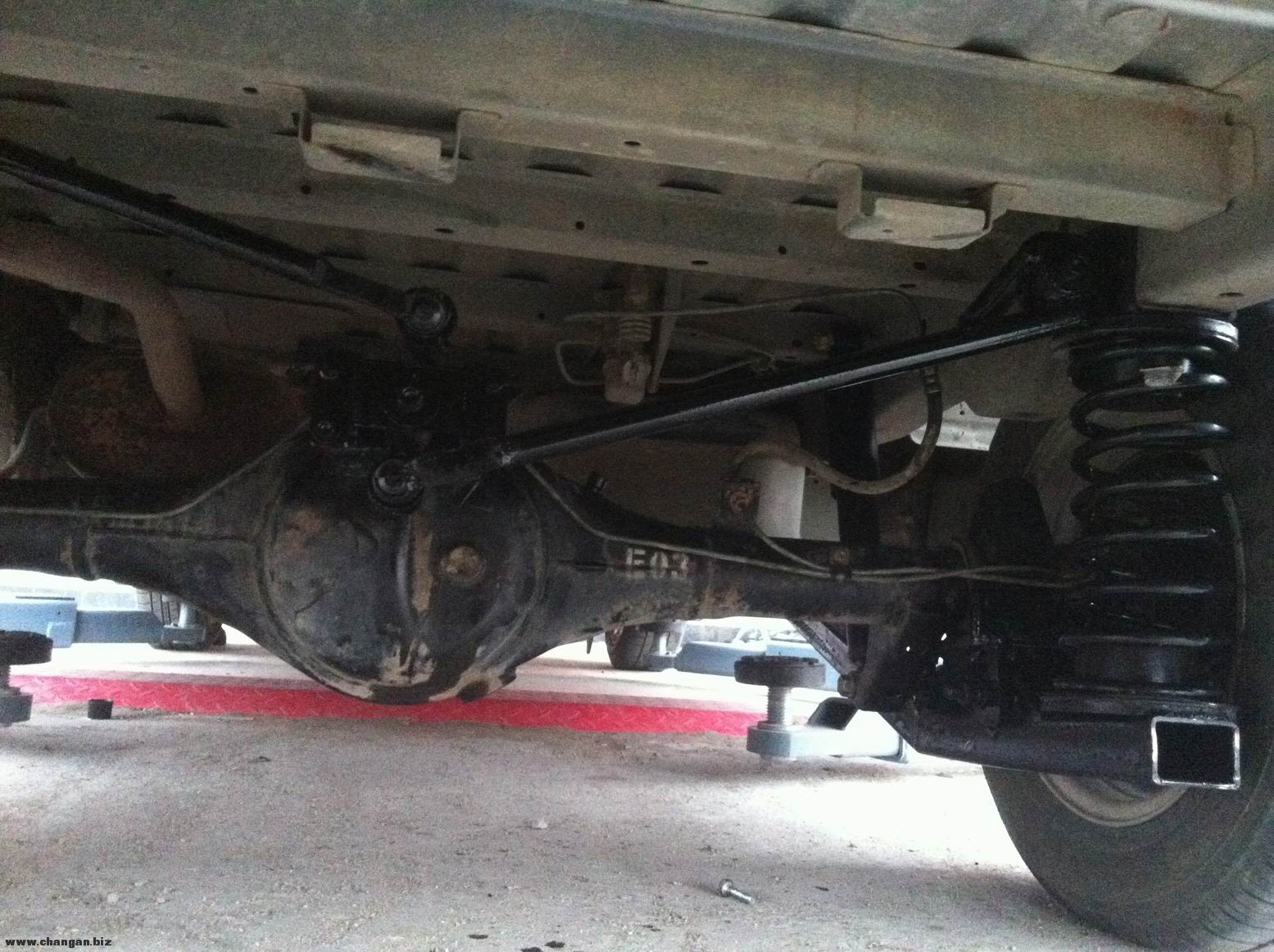

落地了,终于落地了,第一次开上了螺旋弹簧悬挂的星2,效果比钢板的好太多,由于时间关系具体的使用效果、行车控制、装载效果、越野能力和其他改善等将于明天更新,还请各位多提建议。(下图为明天更改内容的部分图片)
调整大小 IMG_6754.jpg 调整大小 IMG_6796.jpg 调整大小 IMG_6817.jpg
今天继续第三次更新,感谢各位一直关注。
调整大小 IMG_6578.jpg

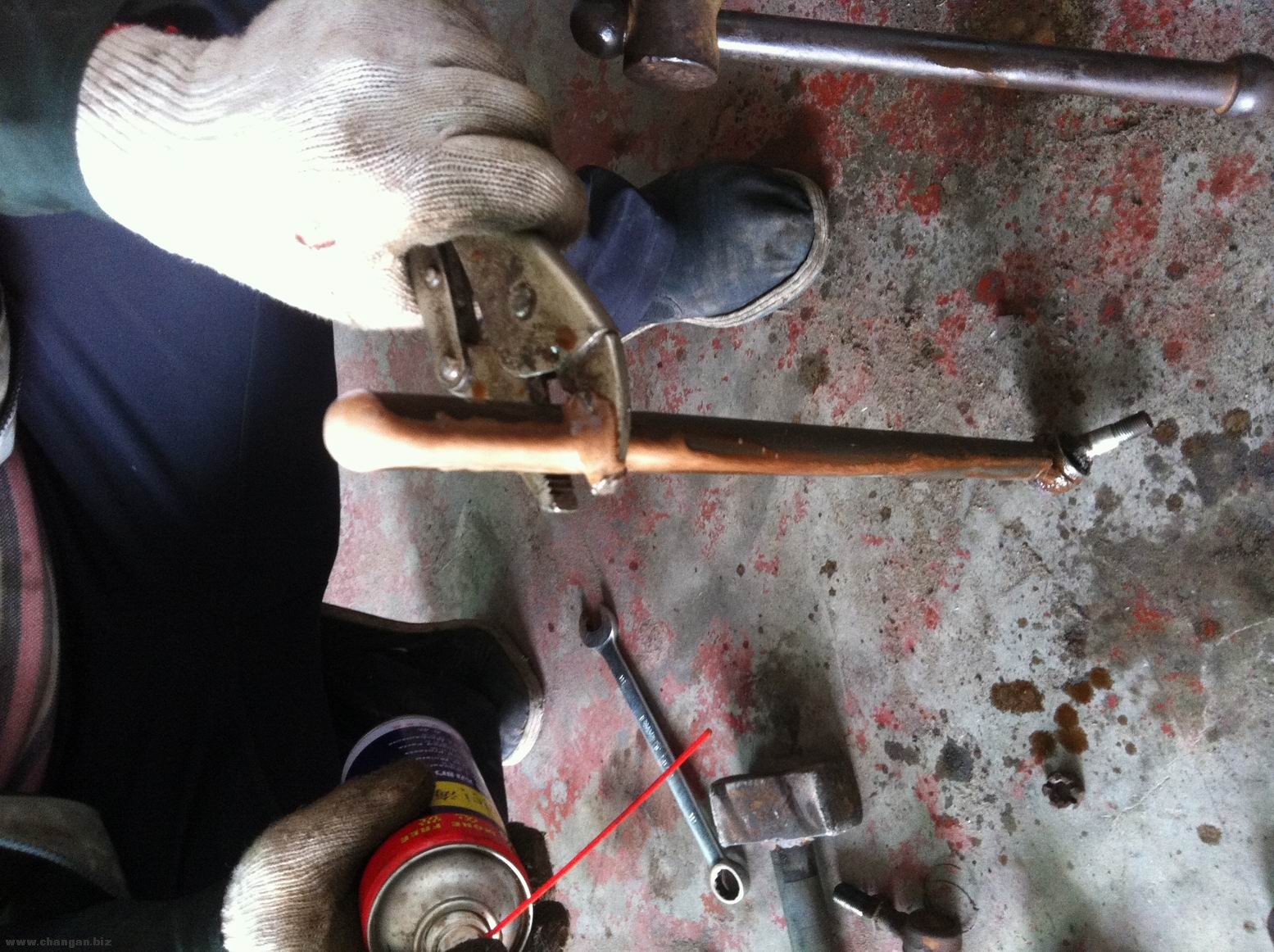

找到一根转向拉杆 今天就把他换上去,使后桥左右可调,另外还要把后桥变成前后可调。

调整大小 IMG_6582.jpg 调整大小 IMG_6583.jpg 调整大小 IMG_6584.jpg 调整大小 IMG_6585.jpg 调整大小 IMG_6586.jpg 调整大小 IMG_6588.jpg 调整大小 IMG_6589.jpg
再次开拆
调整大小 IMG_6590.jpg 调整大小 IMG_6591.jpg 调整大小 IMG_6593.jpg 调整大小 IMG_6596.jpg 调整大小 IMG_6598.jpg 调整大小 IMG_6601.jpg

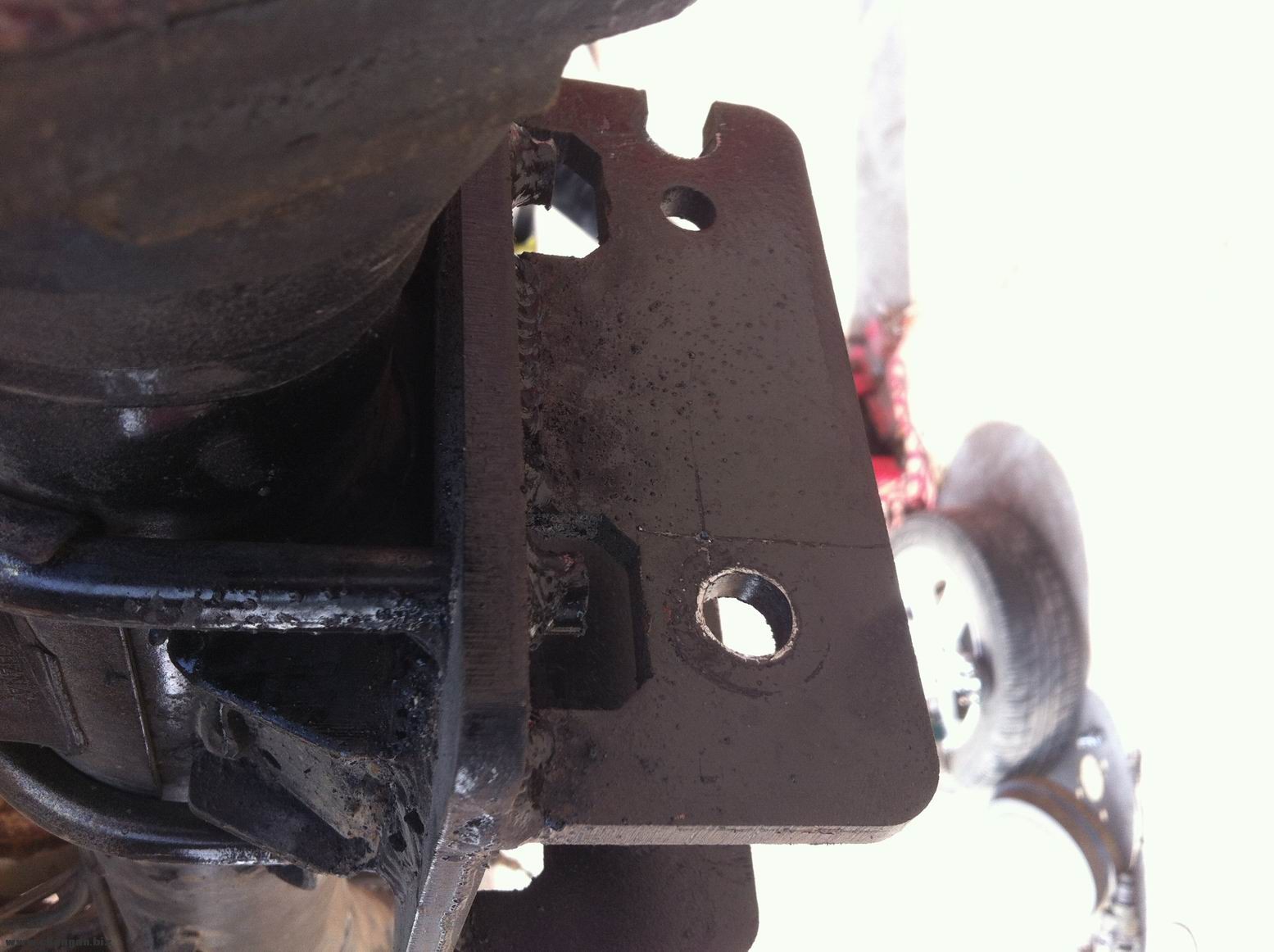

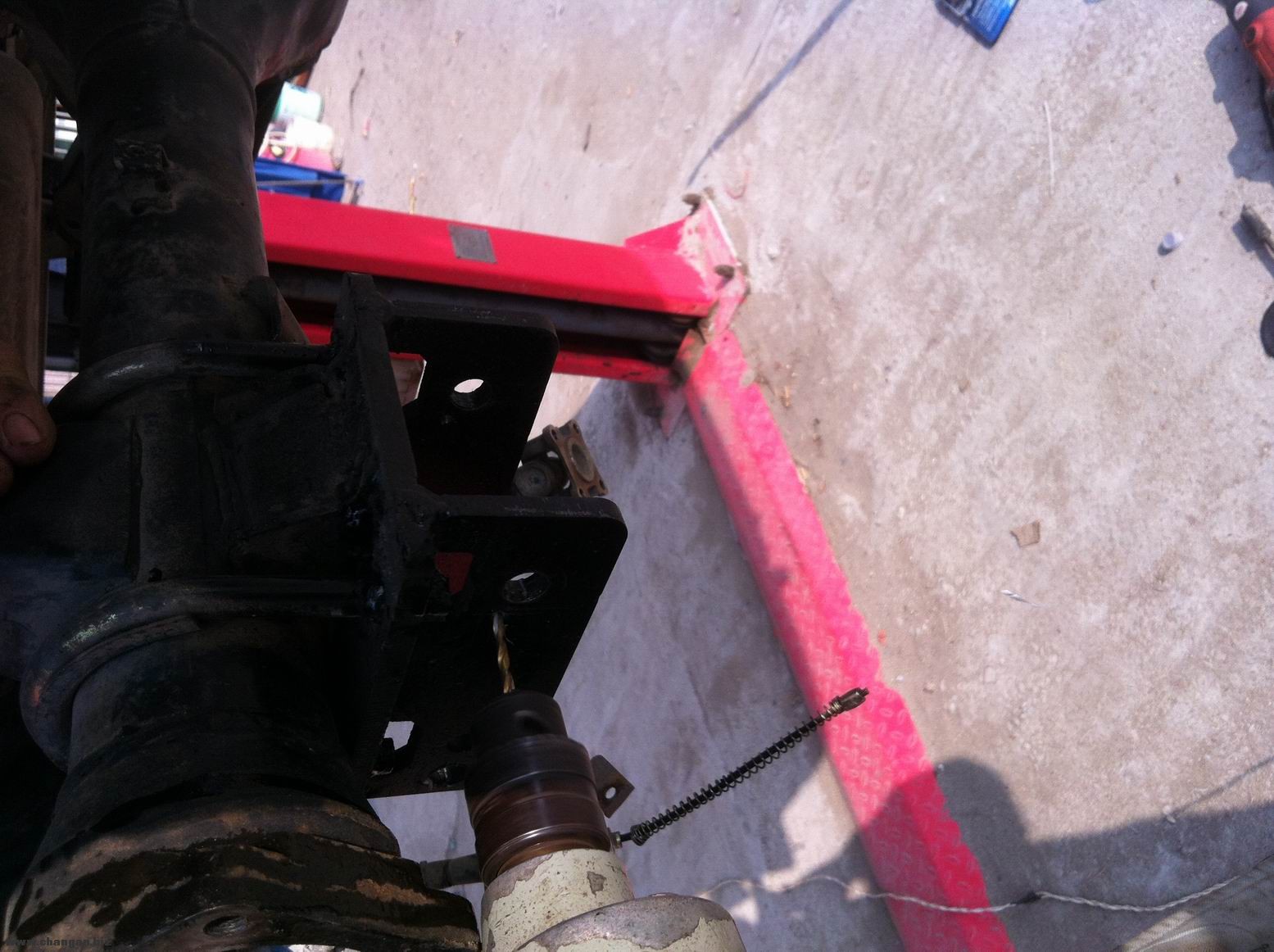

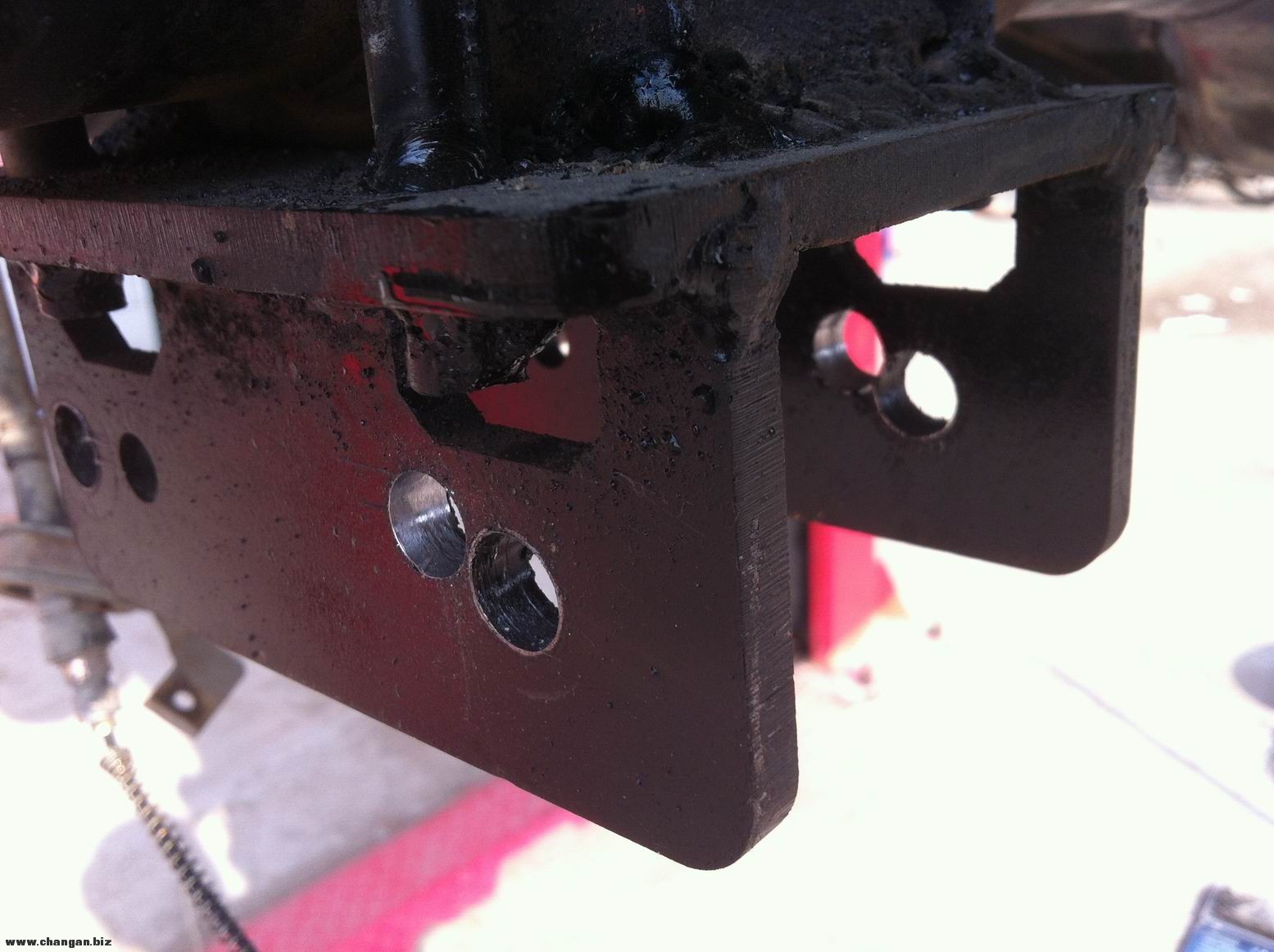

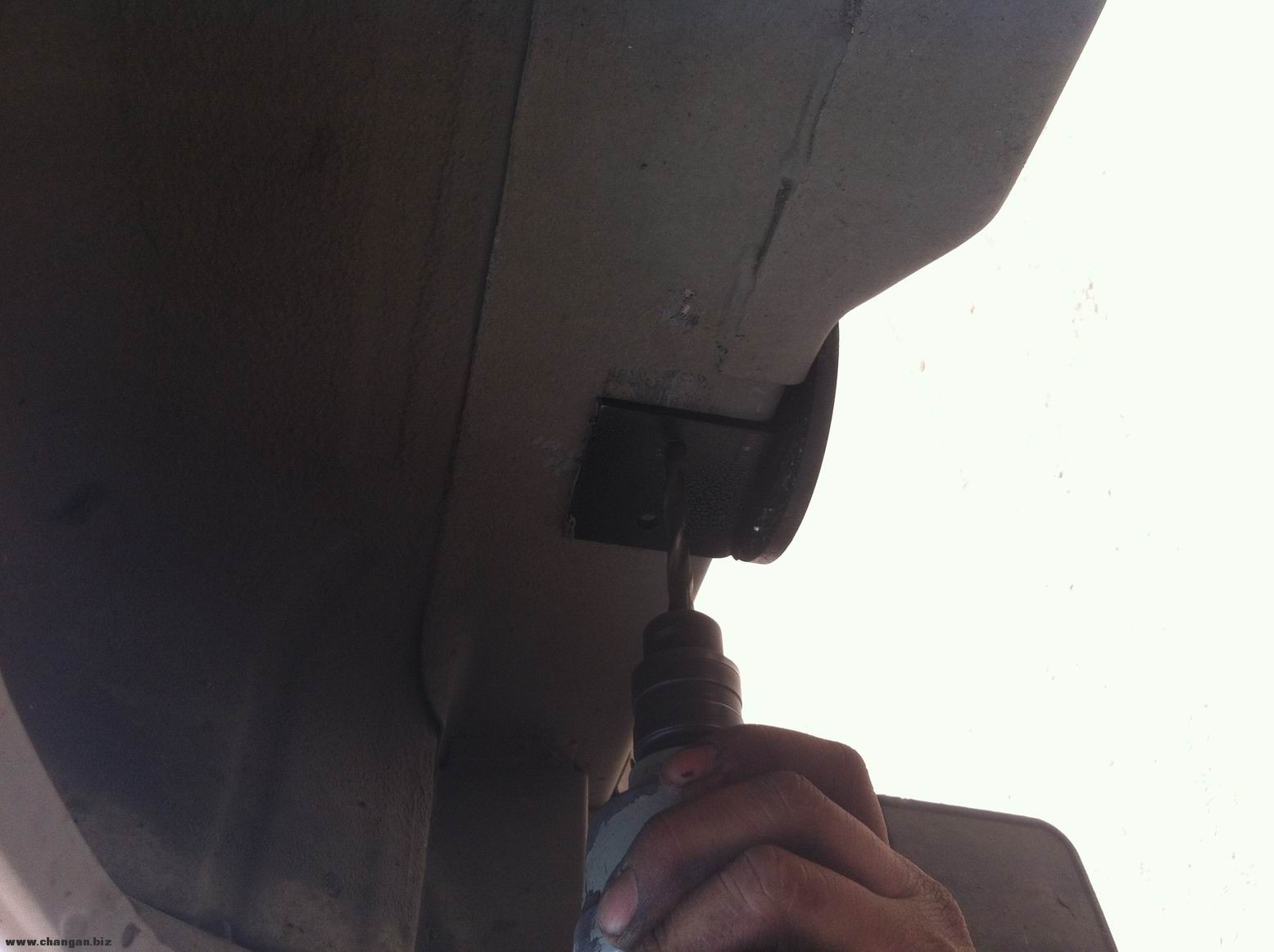

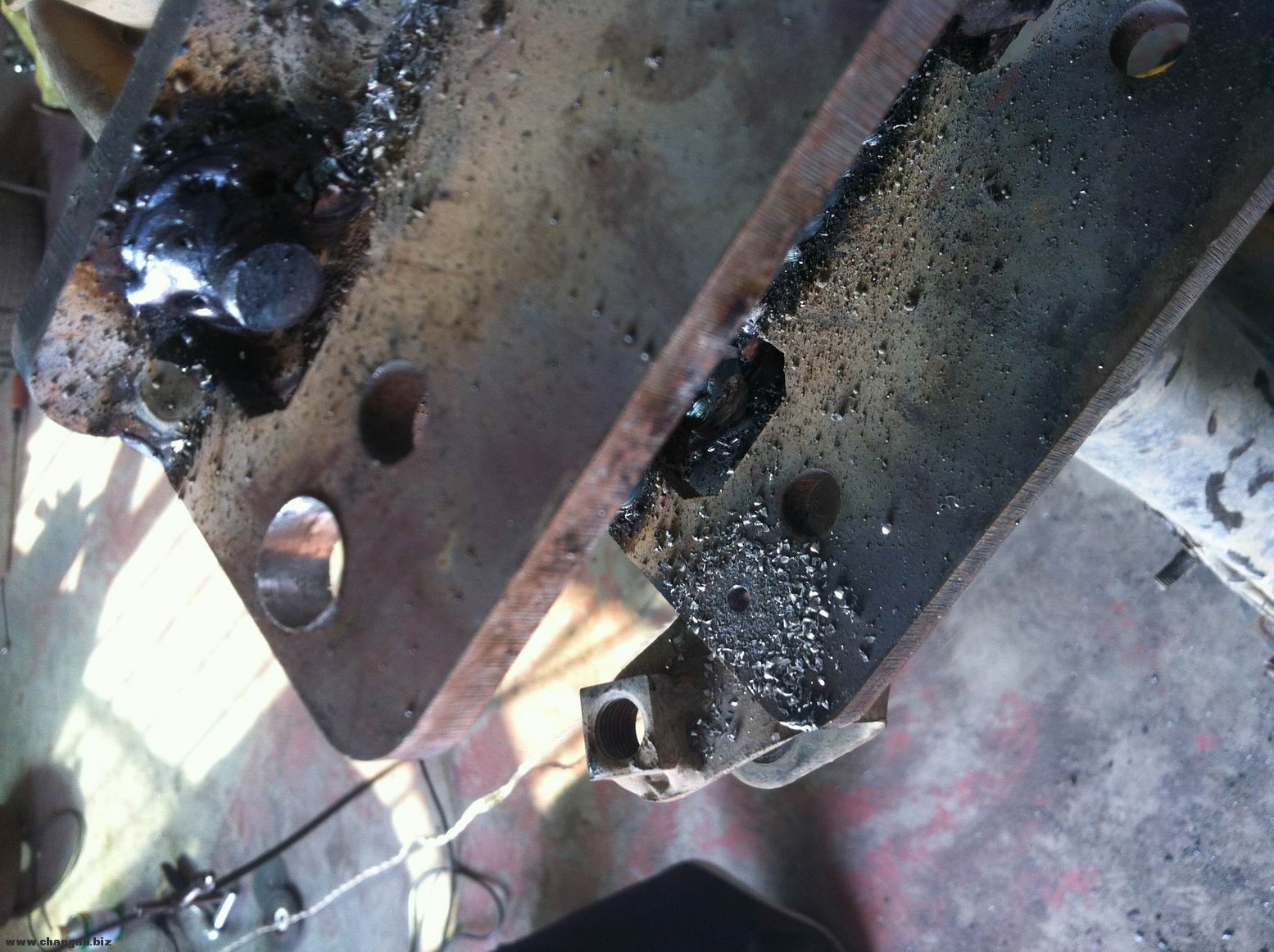

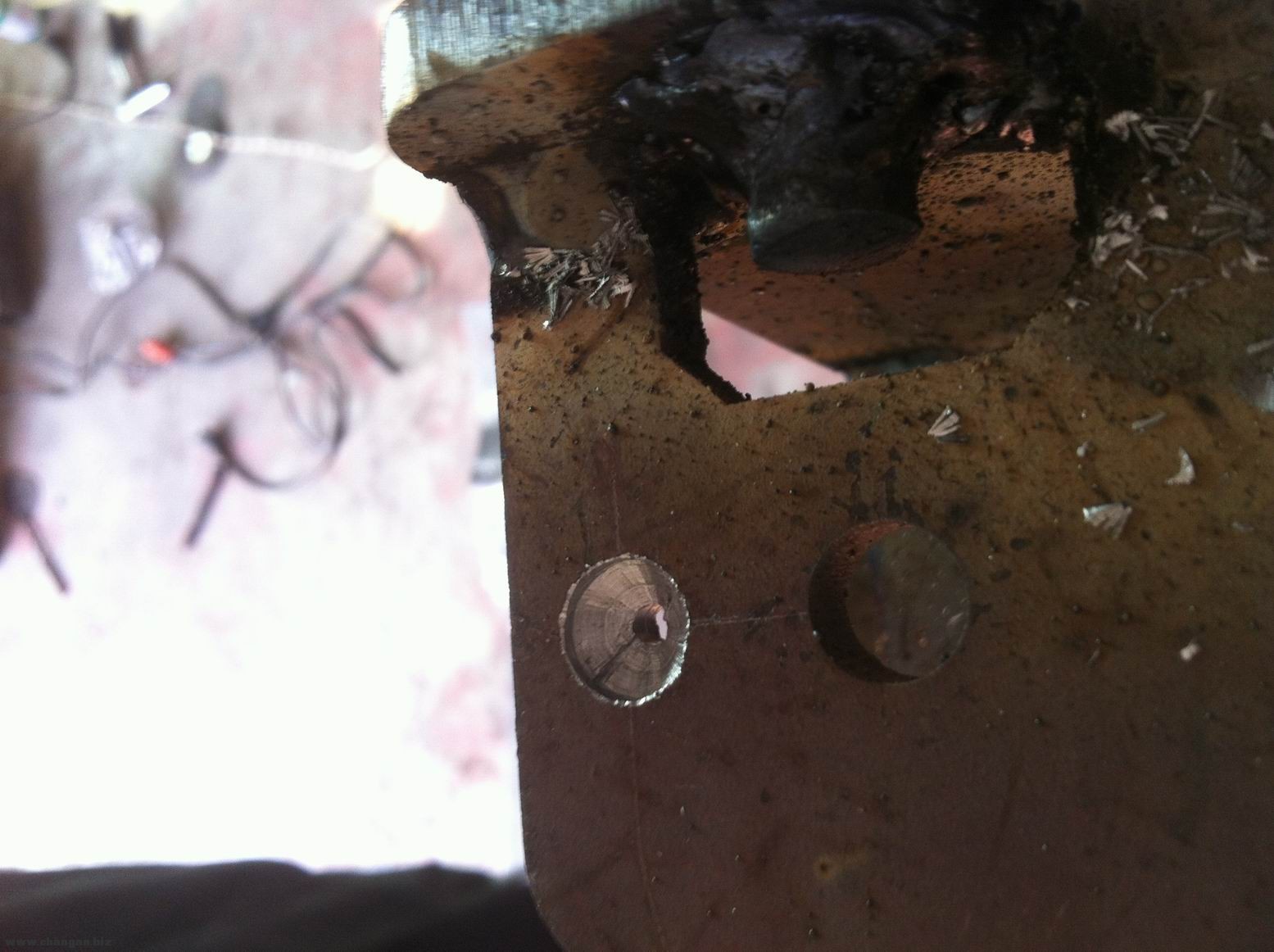

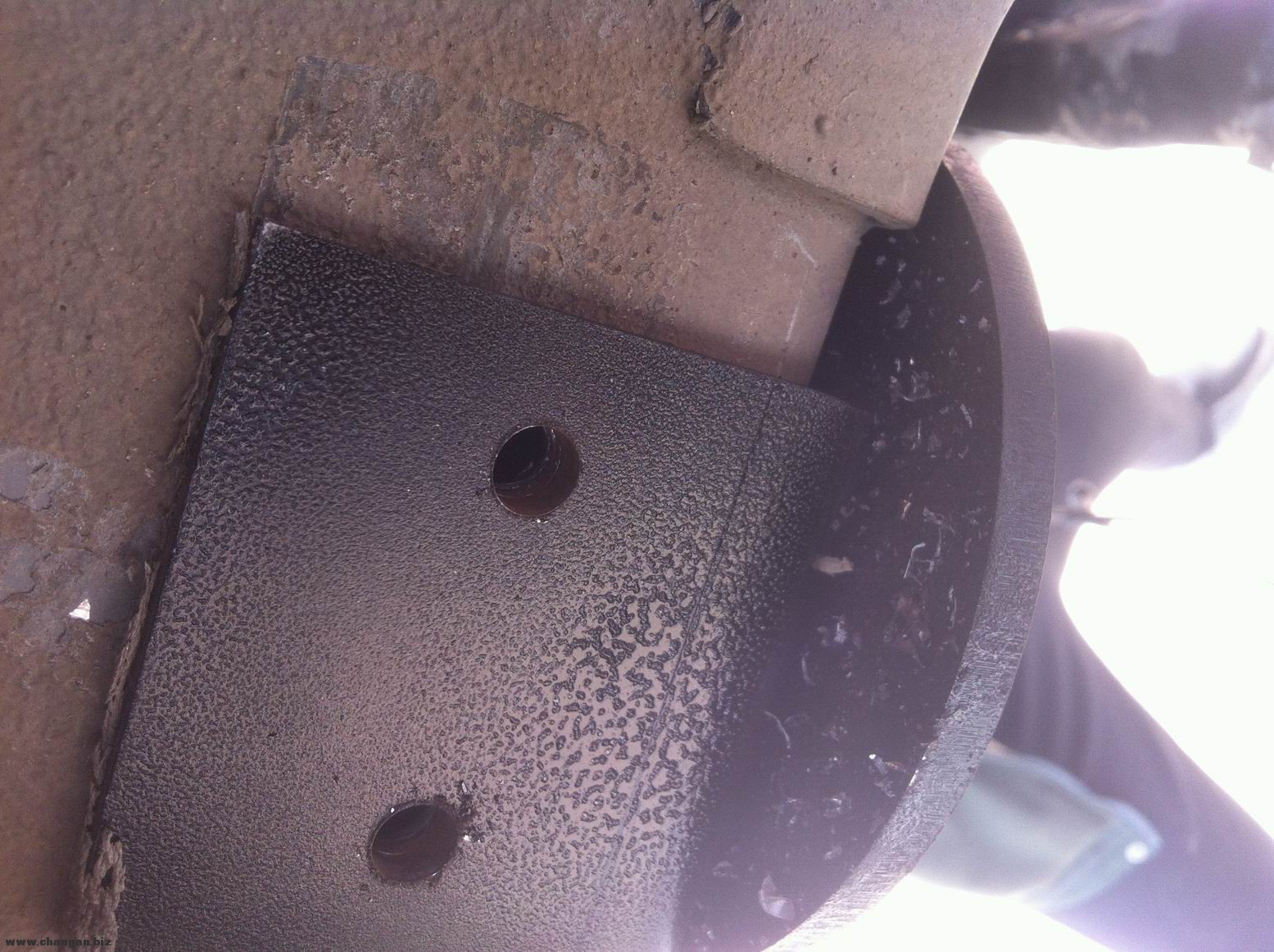

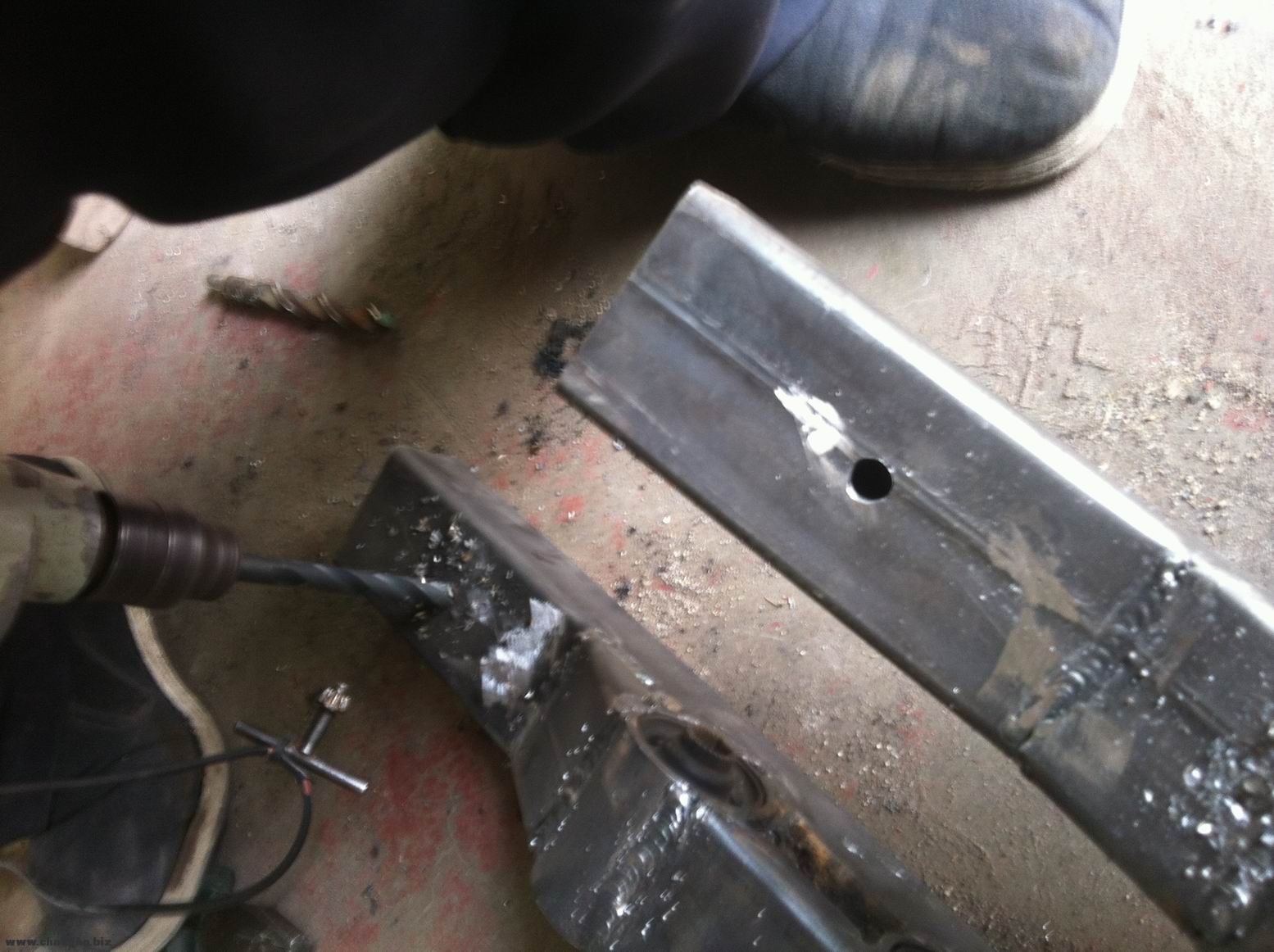

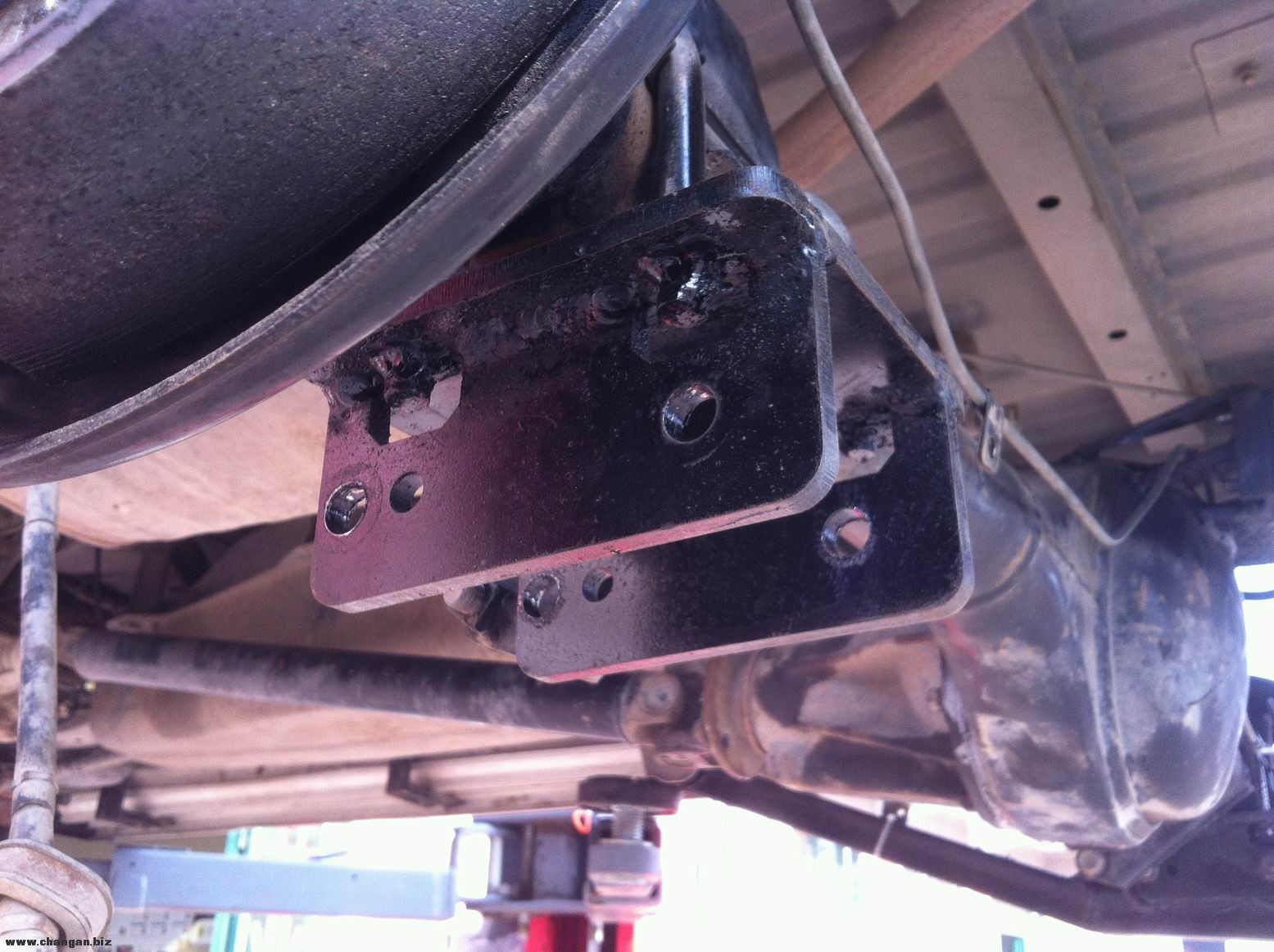

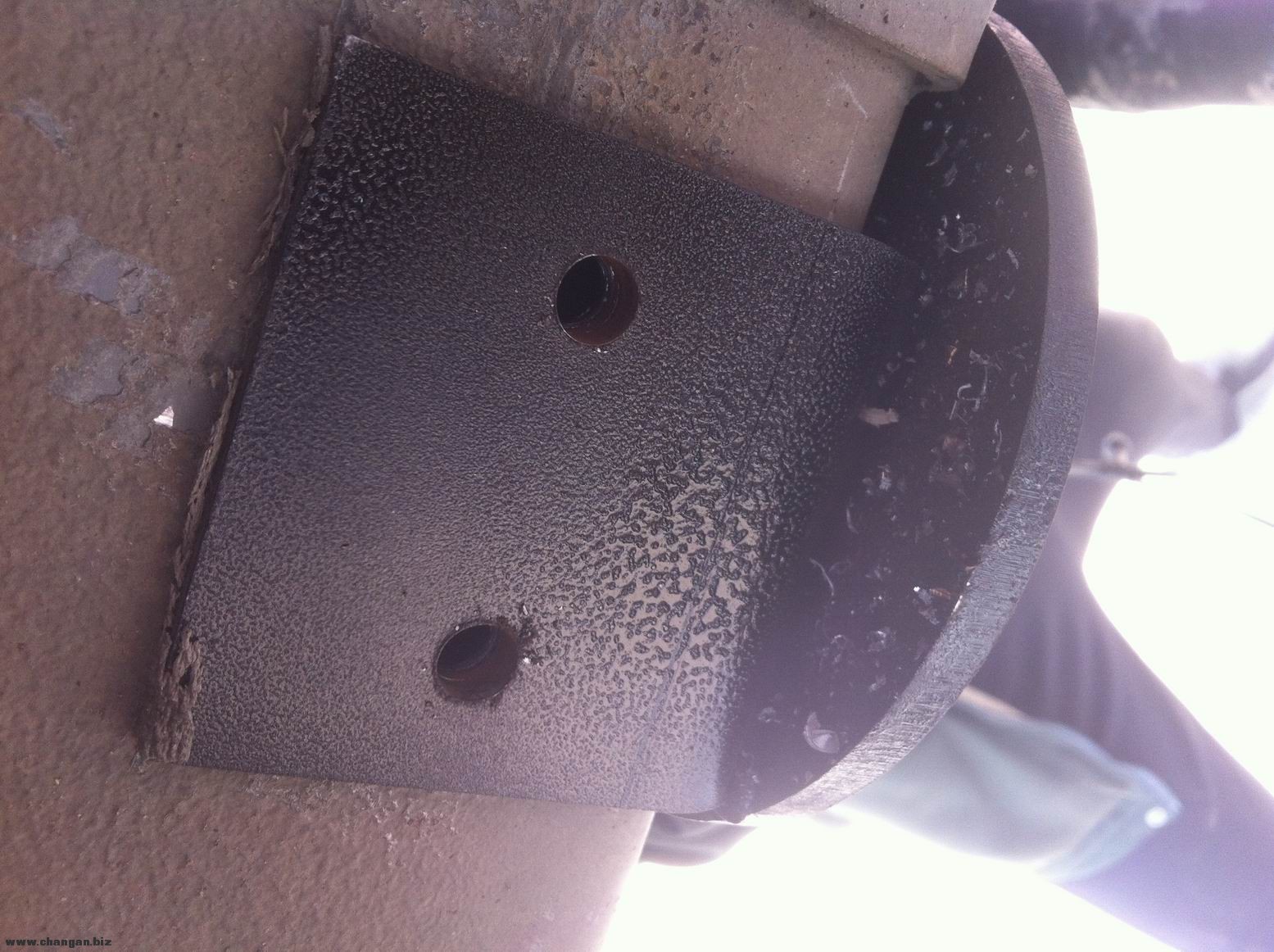

拆掉后托臂,将后托臂支座上面的孔重新定位打孔
调整大小 IMG_6605.jpg 调整大小 IMG_6608.jpg 调整大小 IMG_6611.jpg

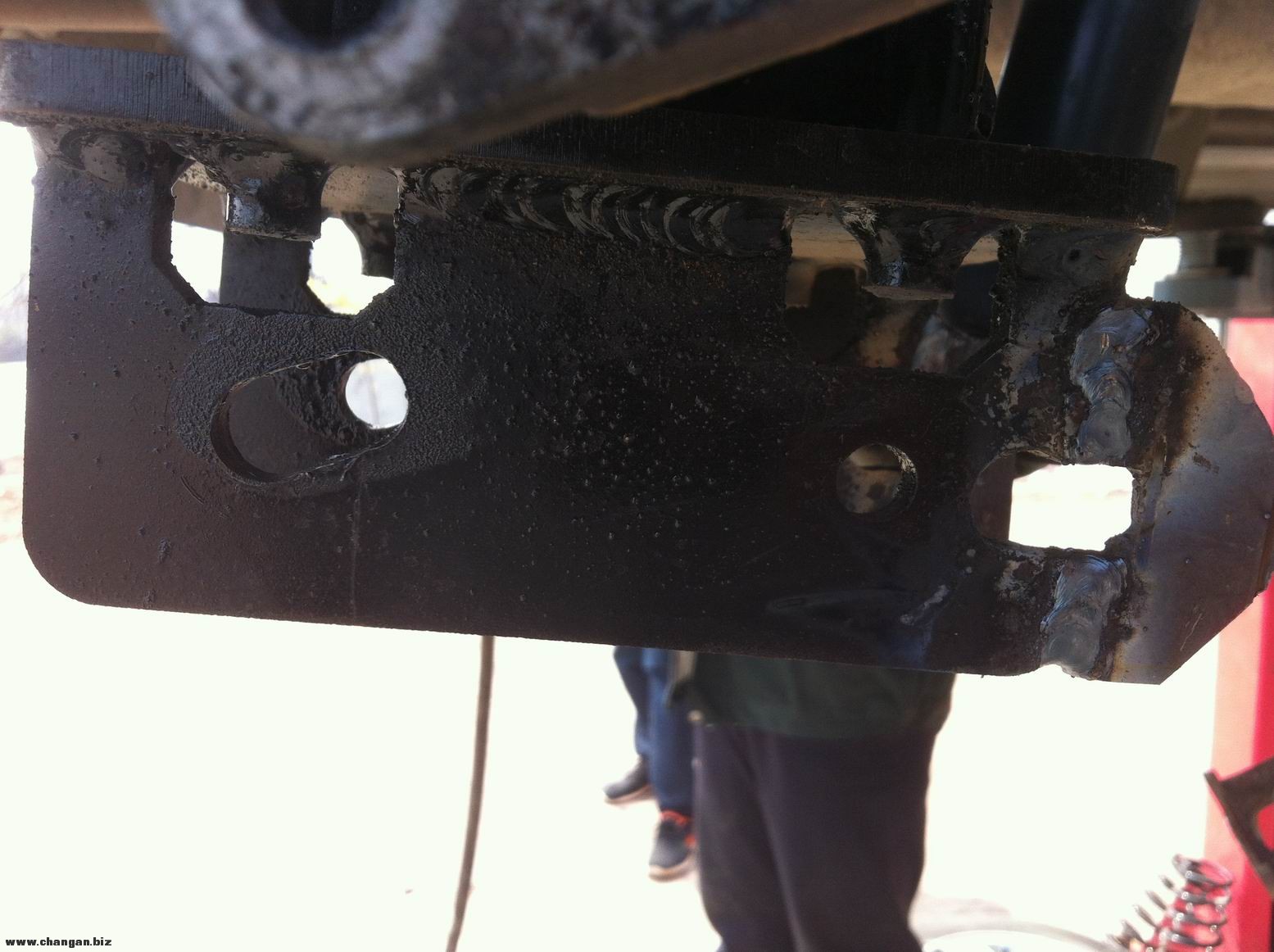

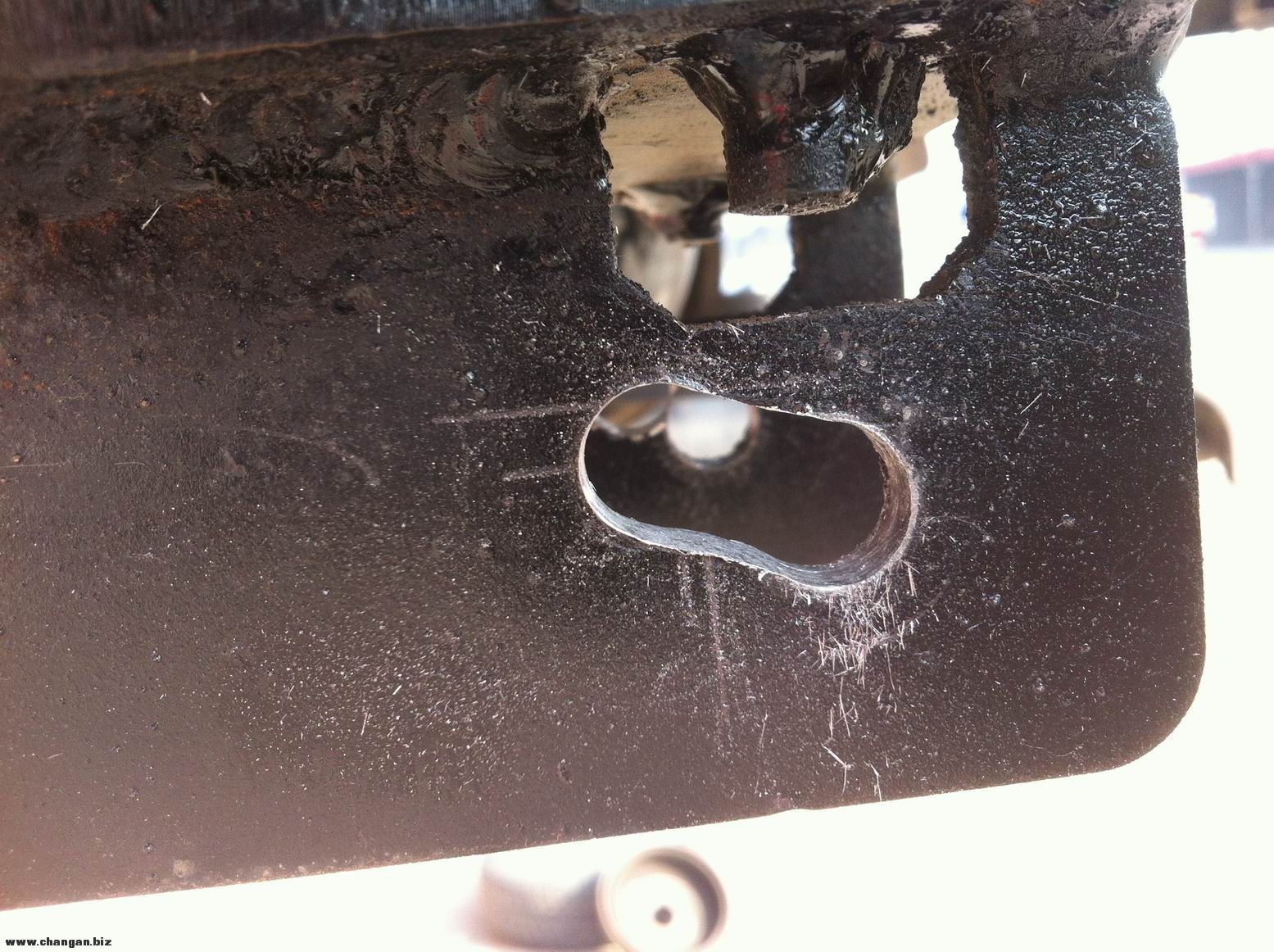

将孔扩成长孔
调整大小 IMG_6612.jpg 调整大小 IMG_6614.jpg 调整大小 IMG_6617.jpg

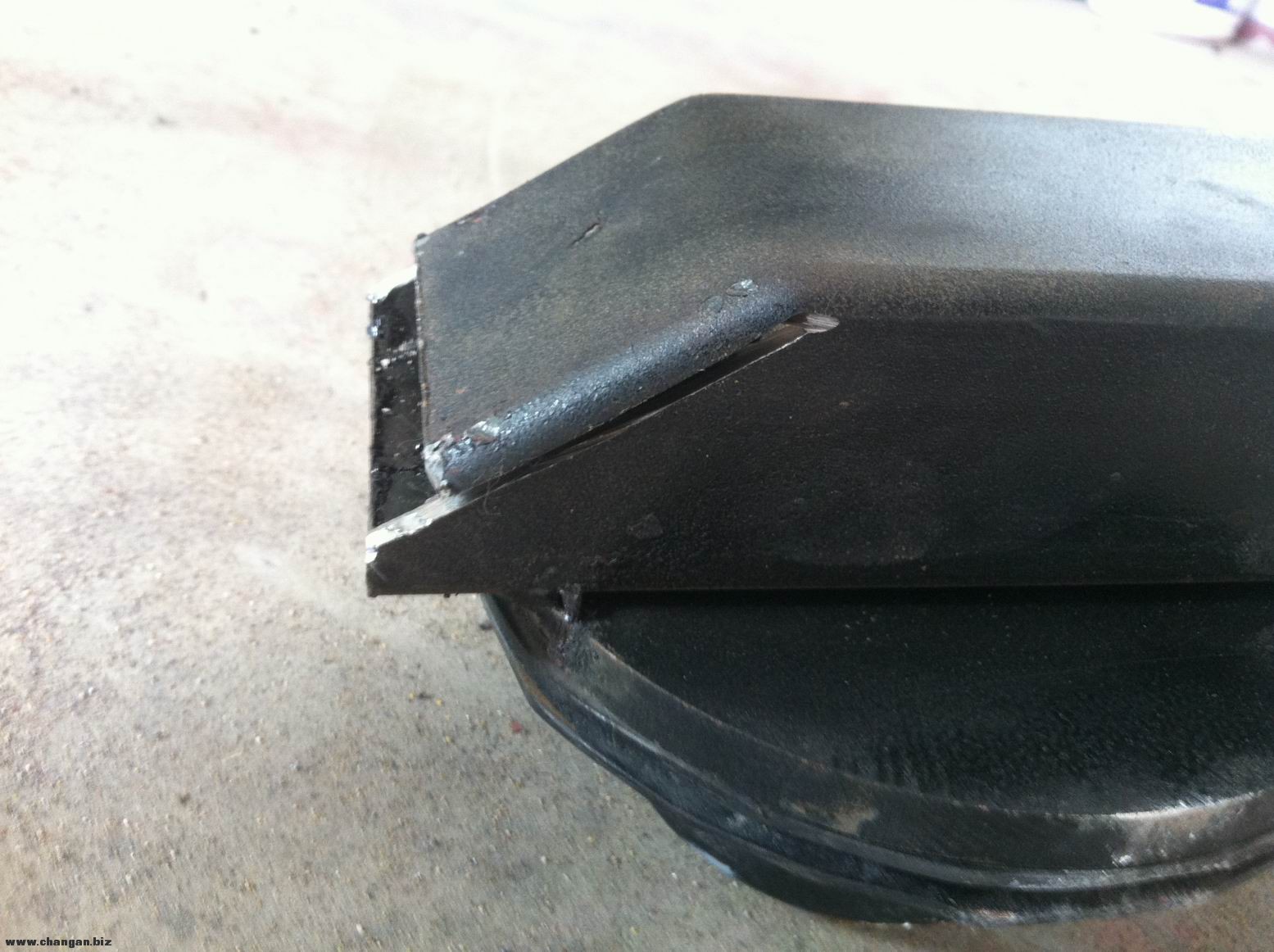

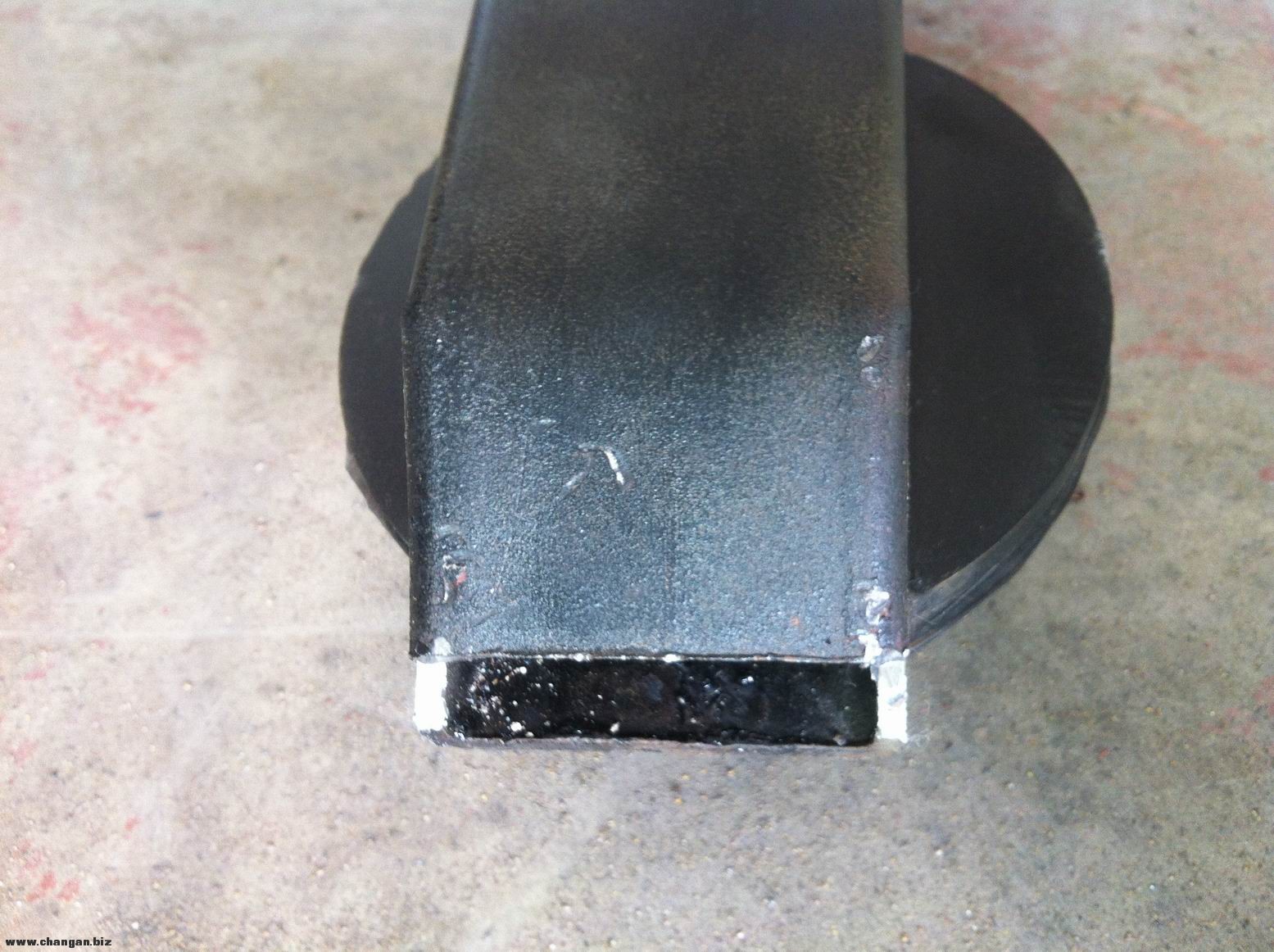

将后托臂后端封死
调整大小 IMG_6622.jpg 调整大小 IMG_6623.jpg

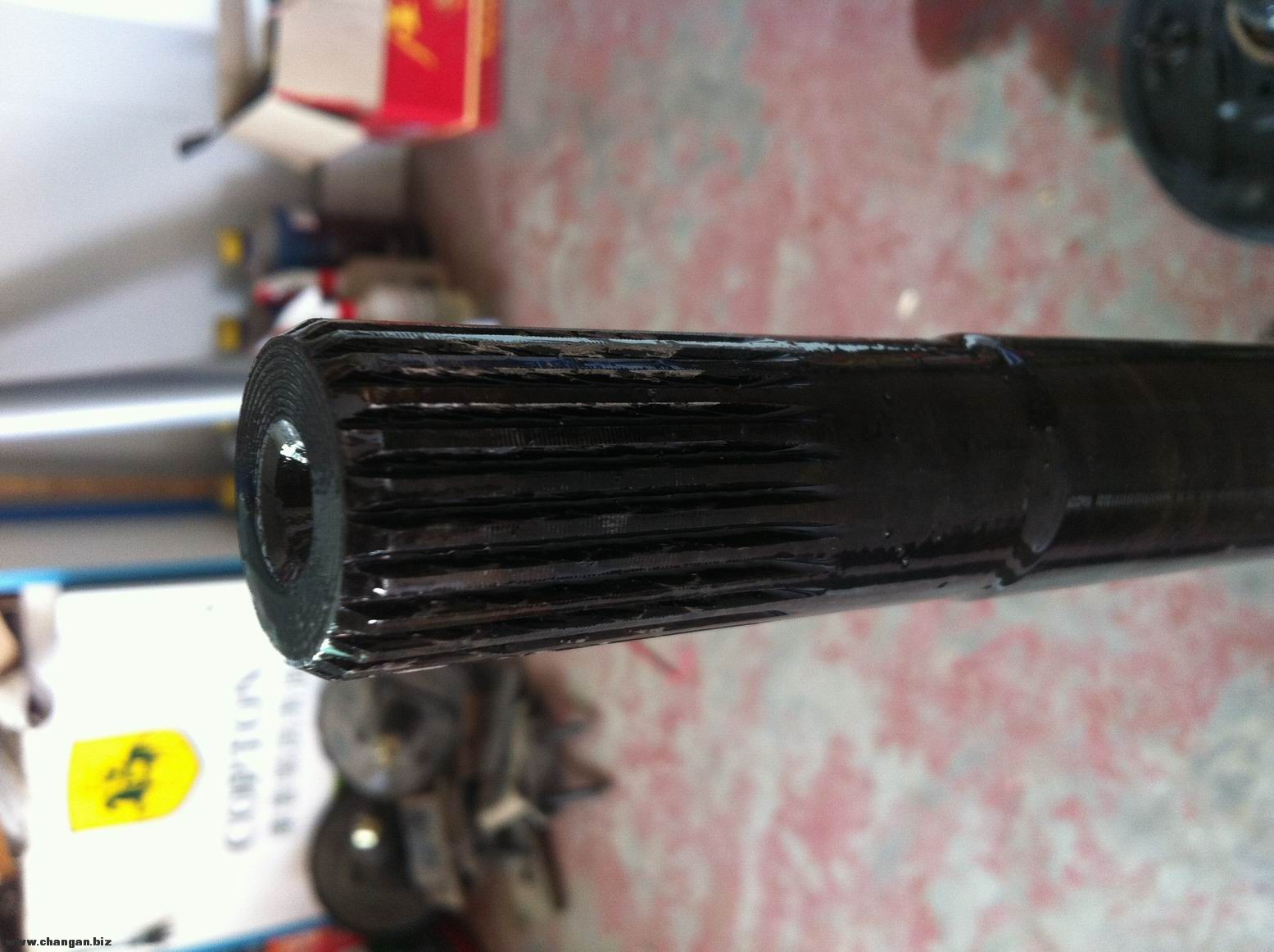

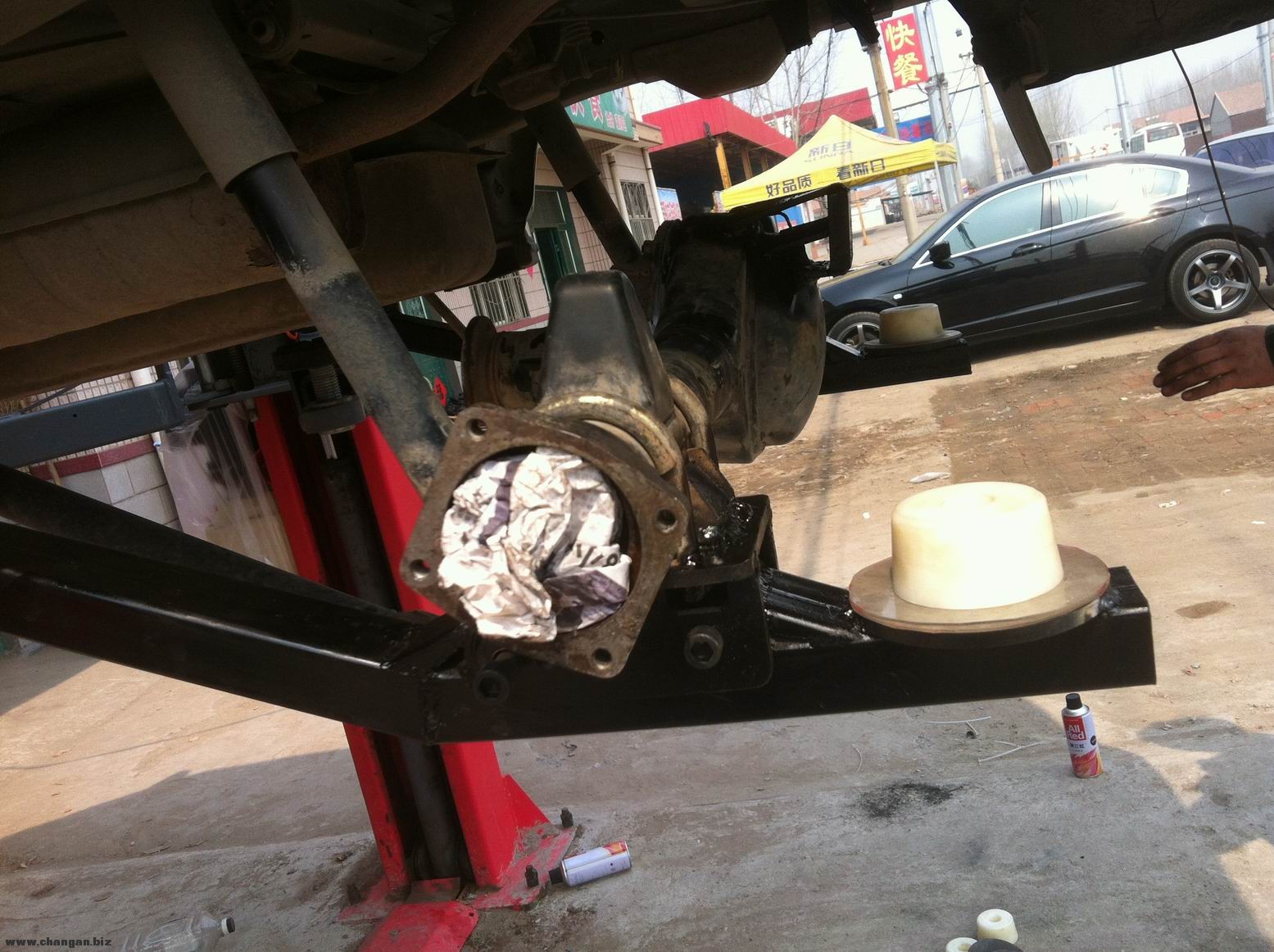

再次拆掉半轴
调整大小 IMG_6624.jpg 调整大小 IMG_6625.jpg 调整大小 IMG_6630.jpg 调整大小 IMG_6633.jpg 调整大小 IMG_6636.jpg 调整大小 IMG_6637.jpg

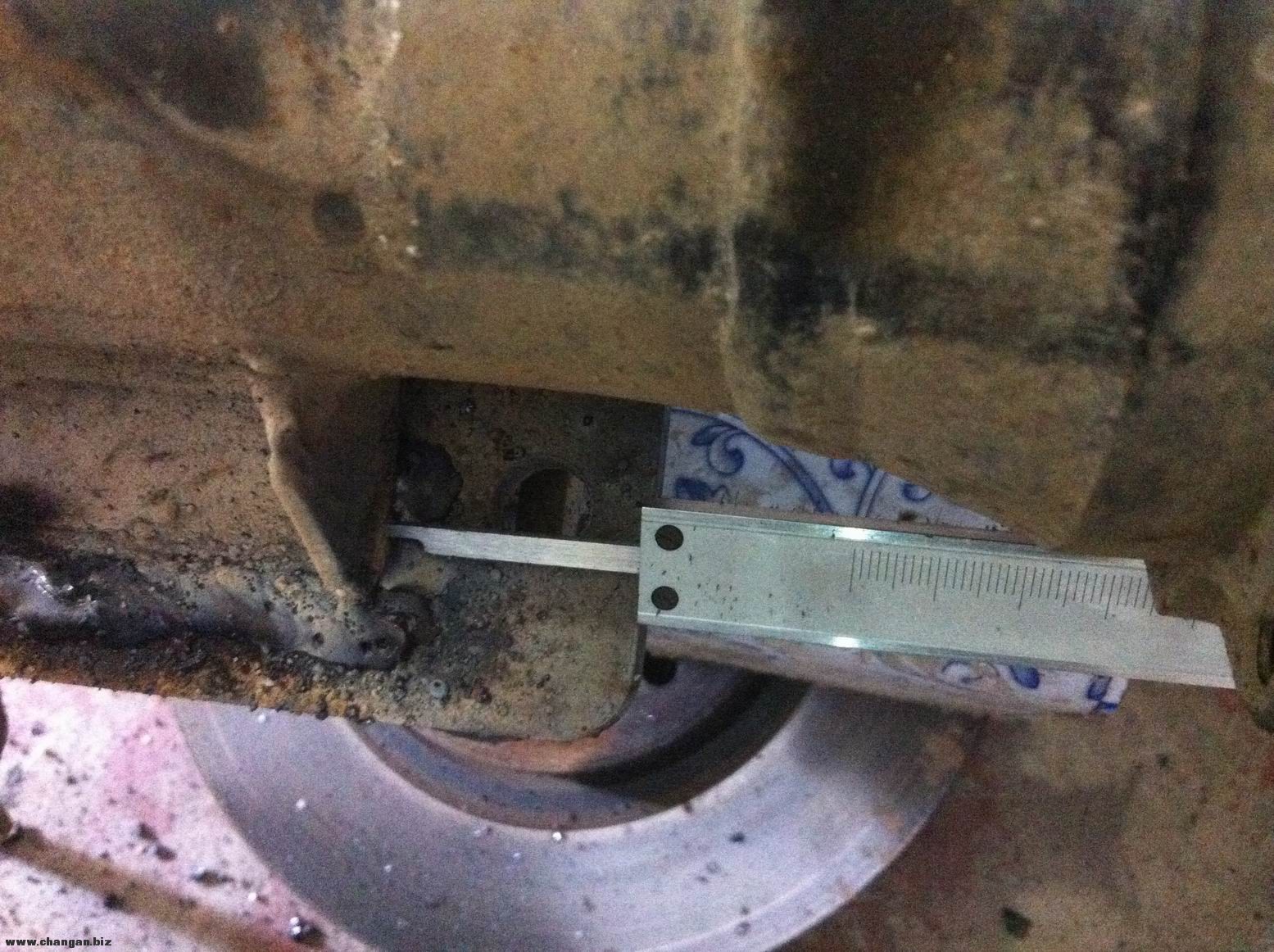

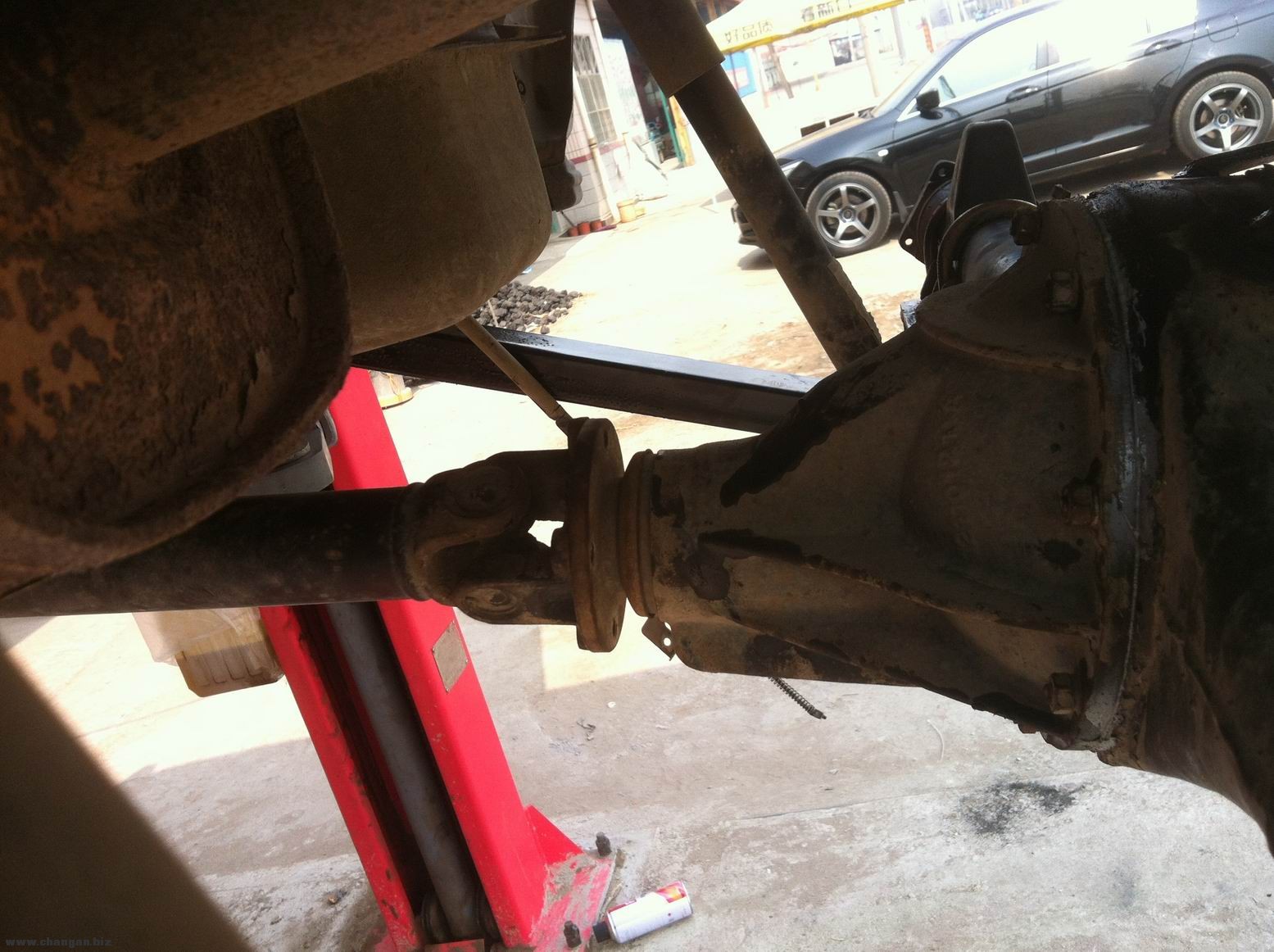

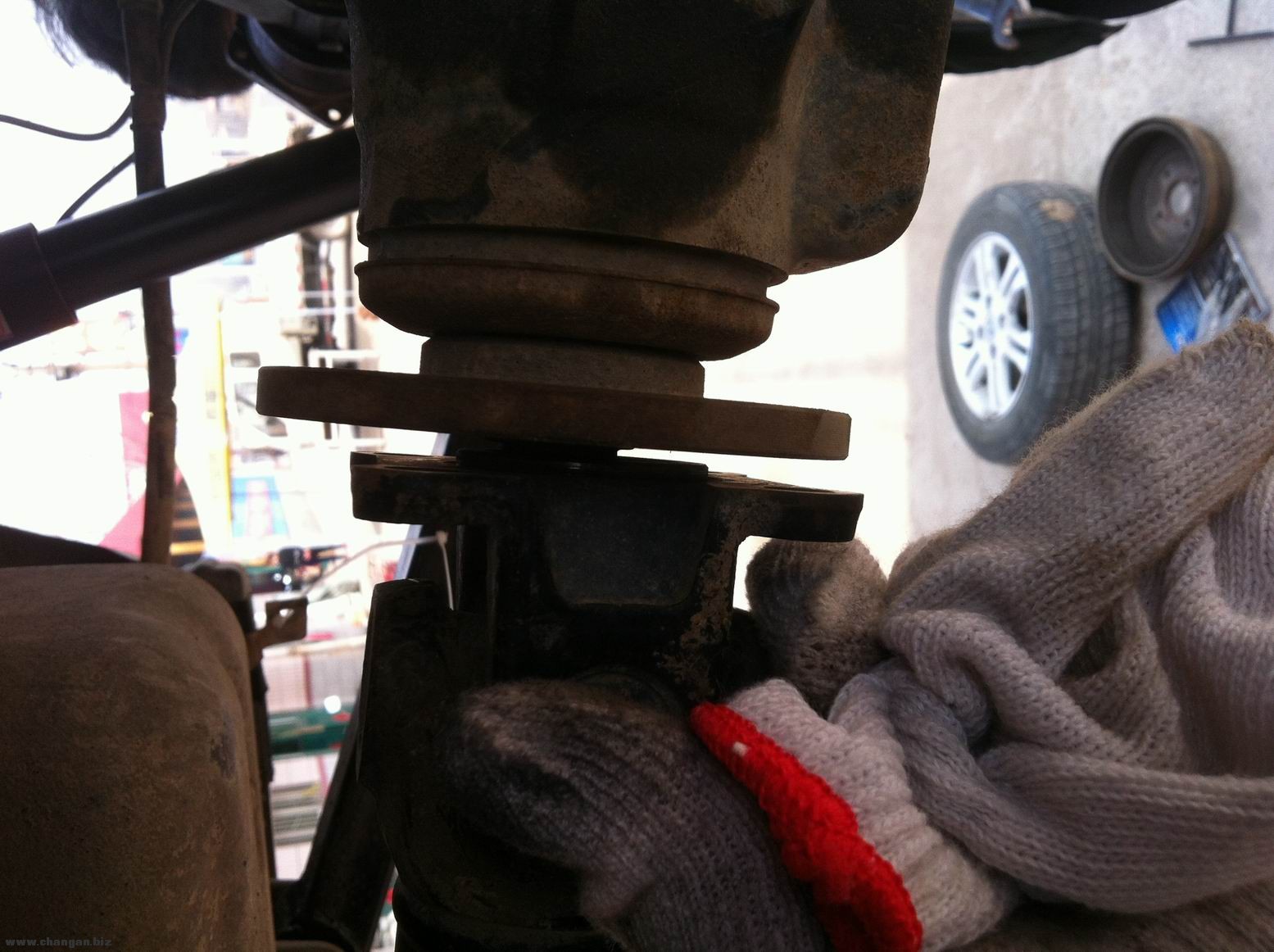

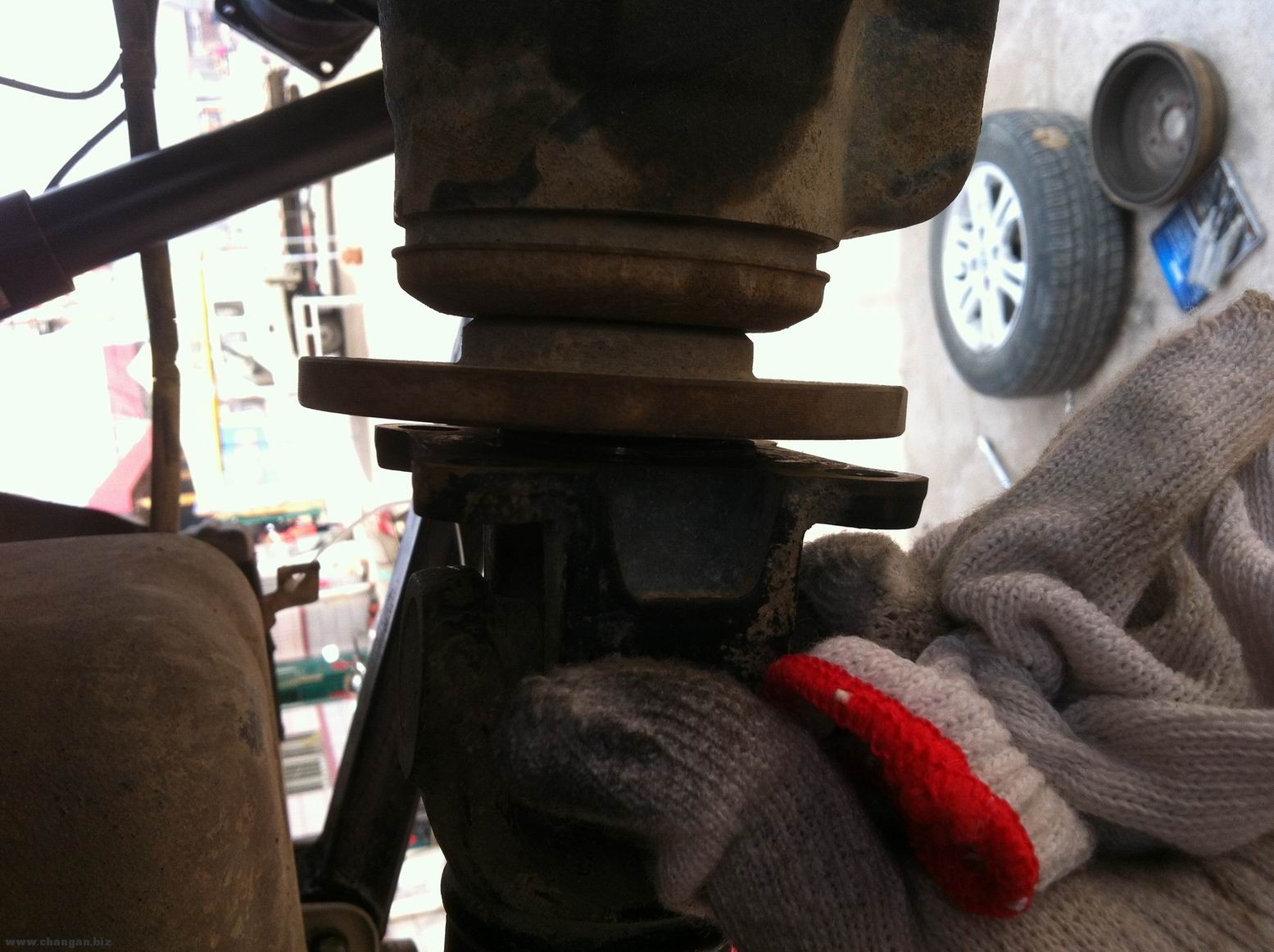

调整完后桥传动轴与尾牙之间间隙5mm左右,这样后桥上下运动时传动轴有足够的间隙
调整大小 IMG_6639.jpg 调整大小 IMG_6642.jpg 调整大小 IMG_6644.jpg 调整大小 IMG_6648.jpg 调整大小 IMG_6650.jpg 调整大小 IMG_6652.jpg 调整大小 IMG_6654.jpg

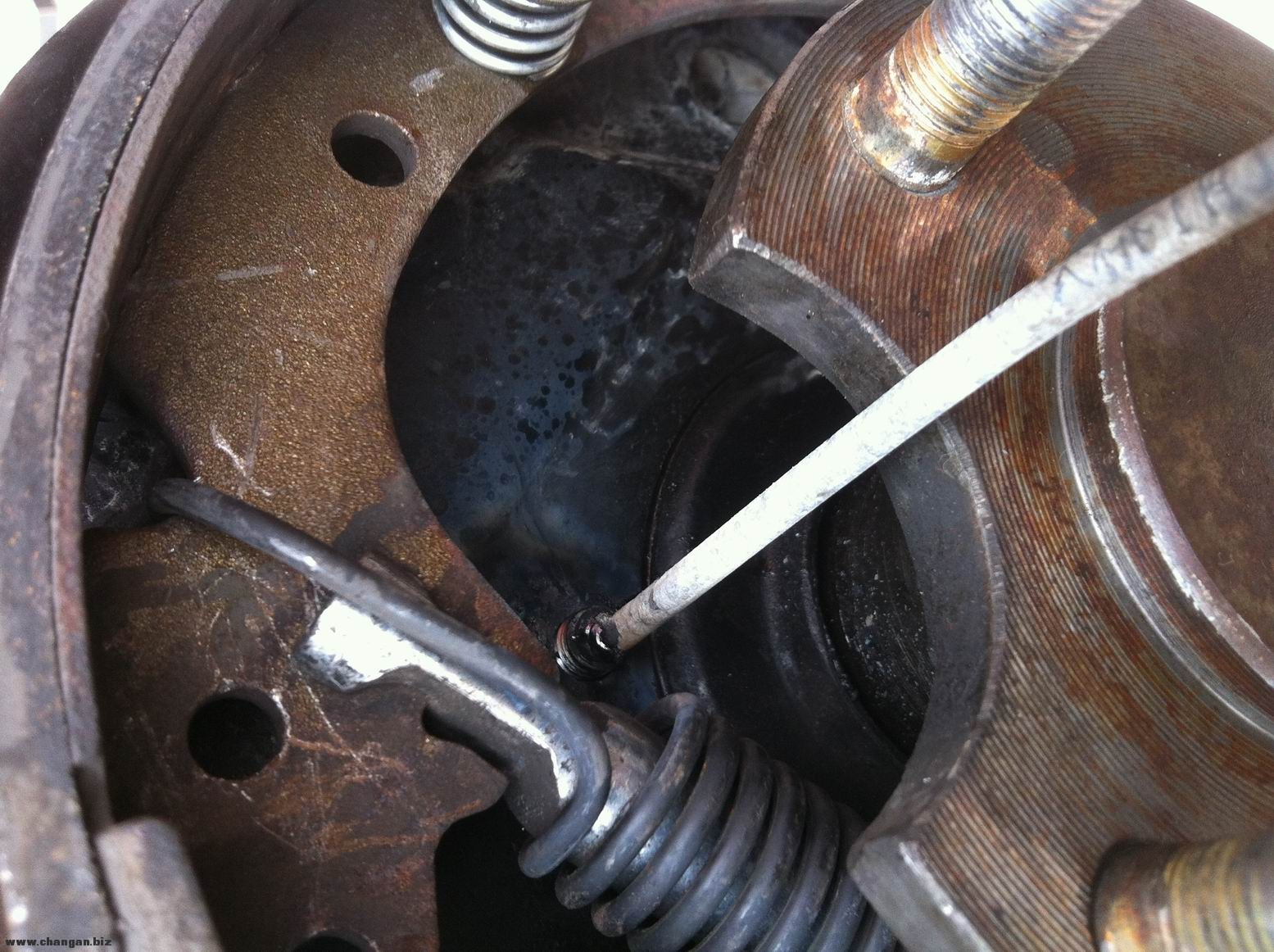

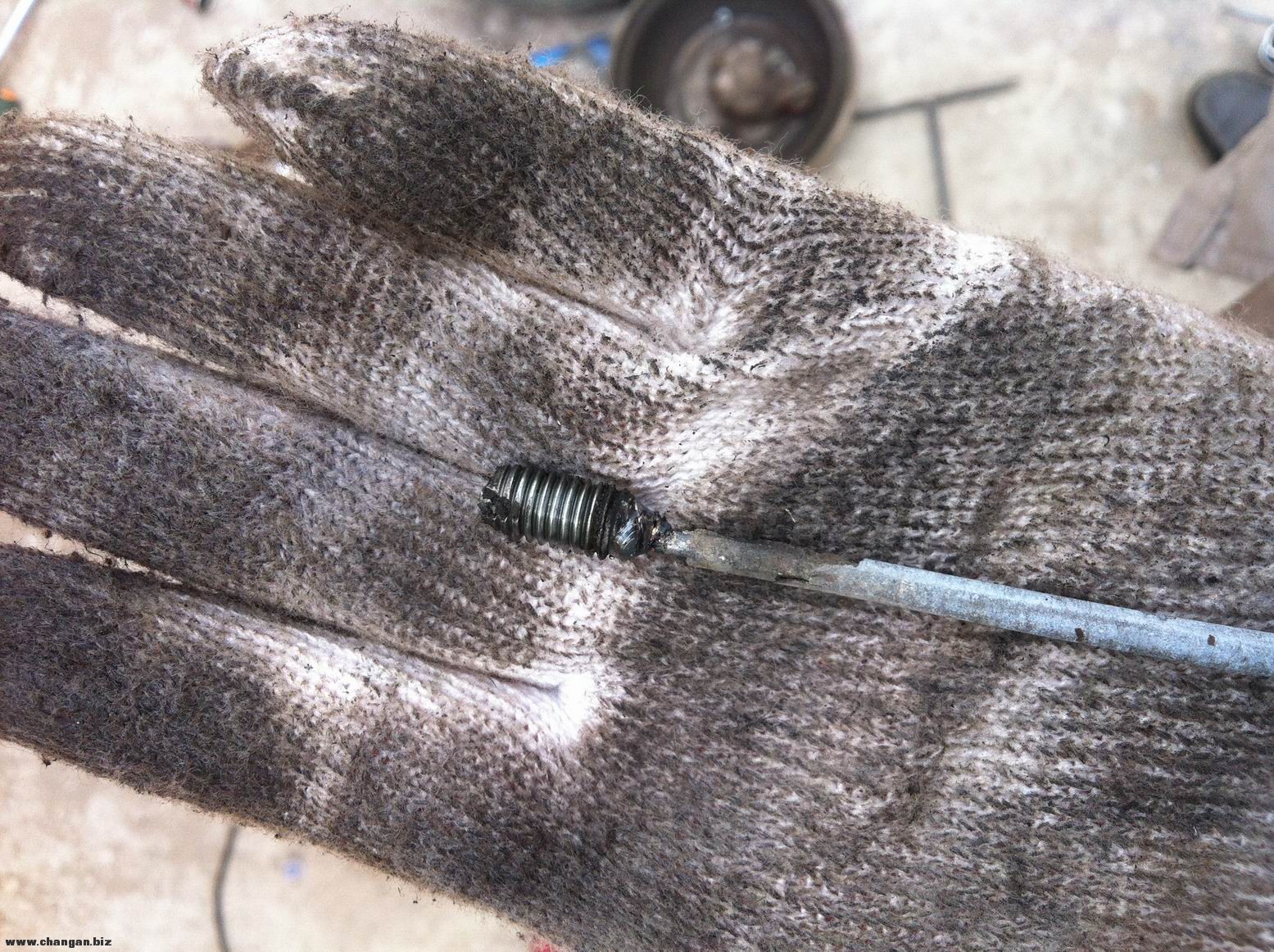

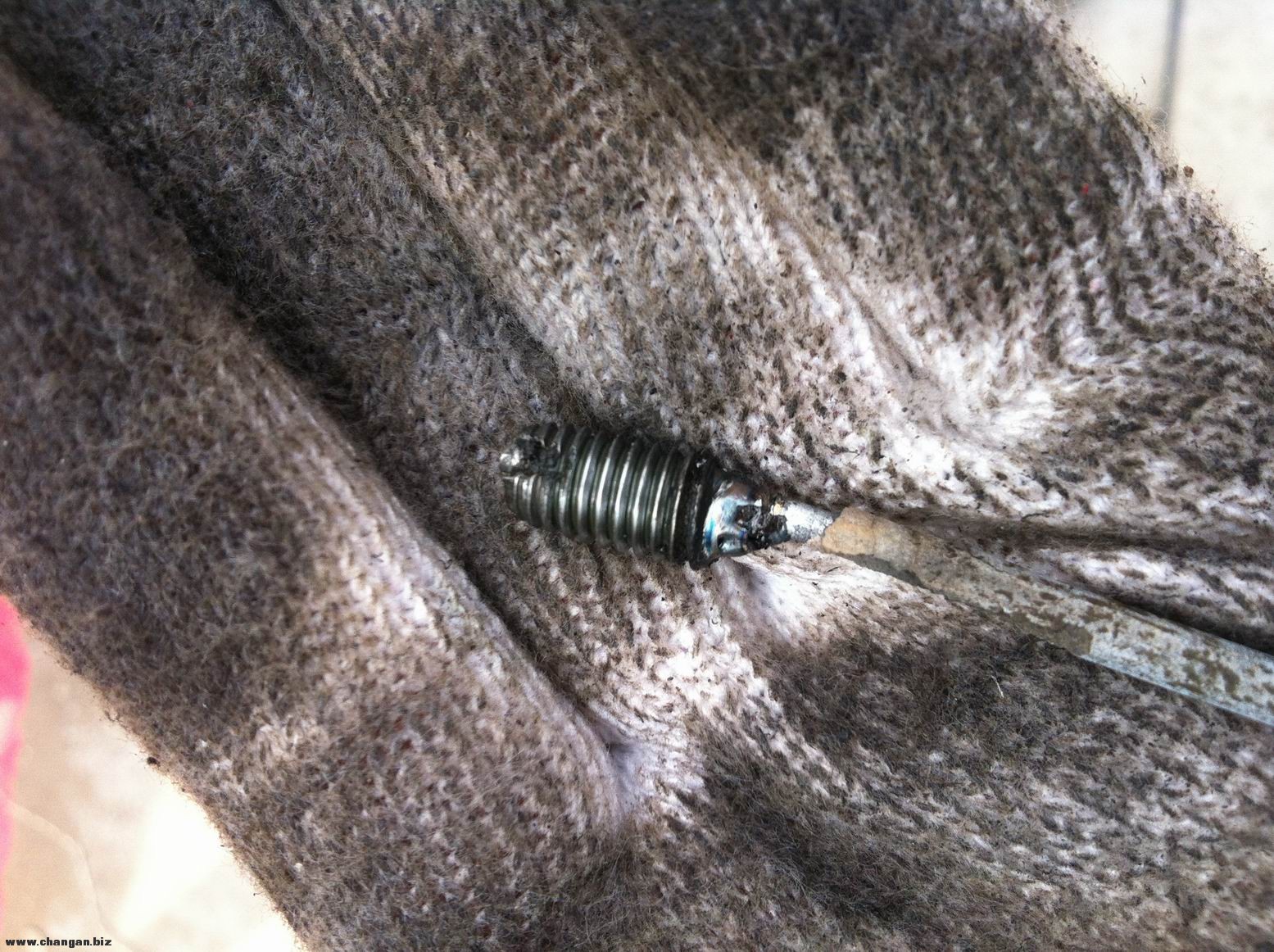

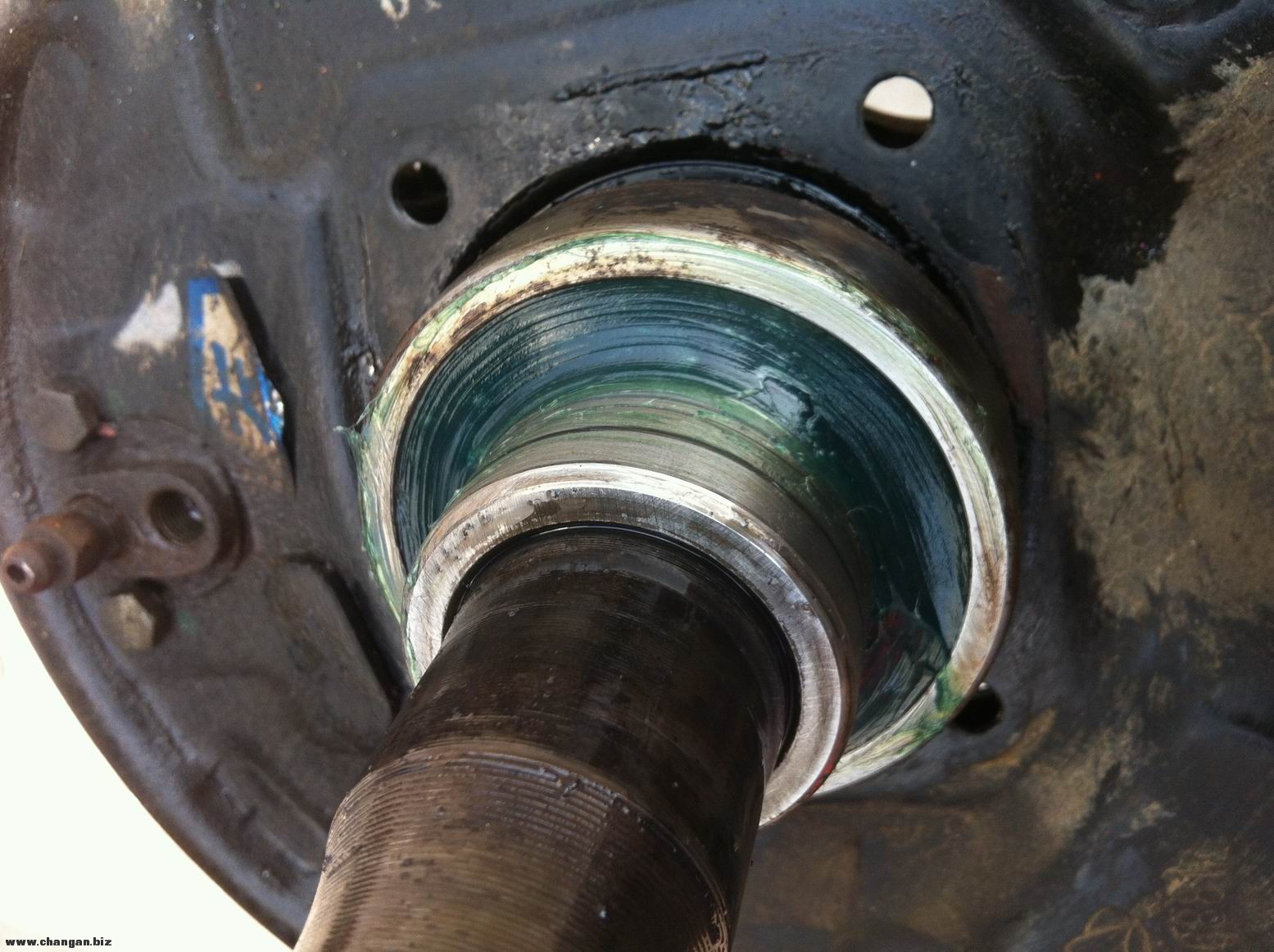

装上半轴,记得轴承和油封再次打上润滑脂。期间一颗螺丝断在了后桥壳中,最后电焊取出。
调整大小 IMG_6658.jpg 调整大小 IMG_6659.jpg 调整大小 IMG_6661.jpg 调整大小 IMG_6667.jpg
按上轮胎调整后桥与托臂的位置。
调整大小 IMG_6669.jpg 调整大小 IMG_6670.jpg

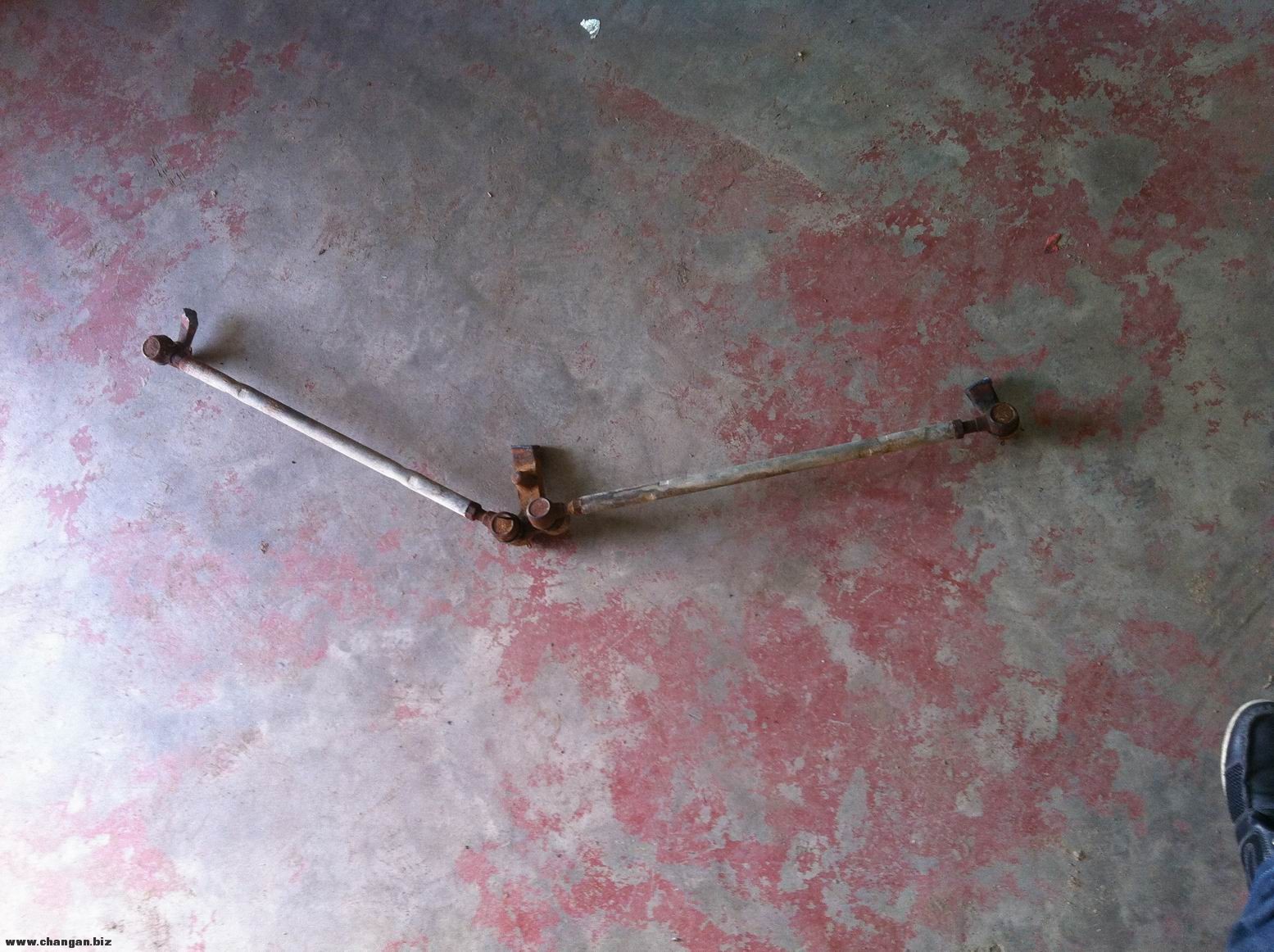

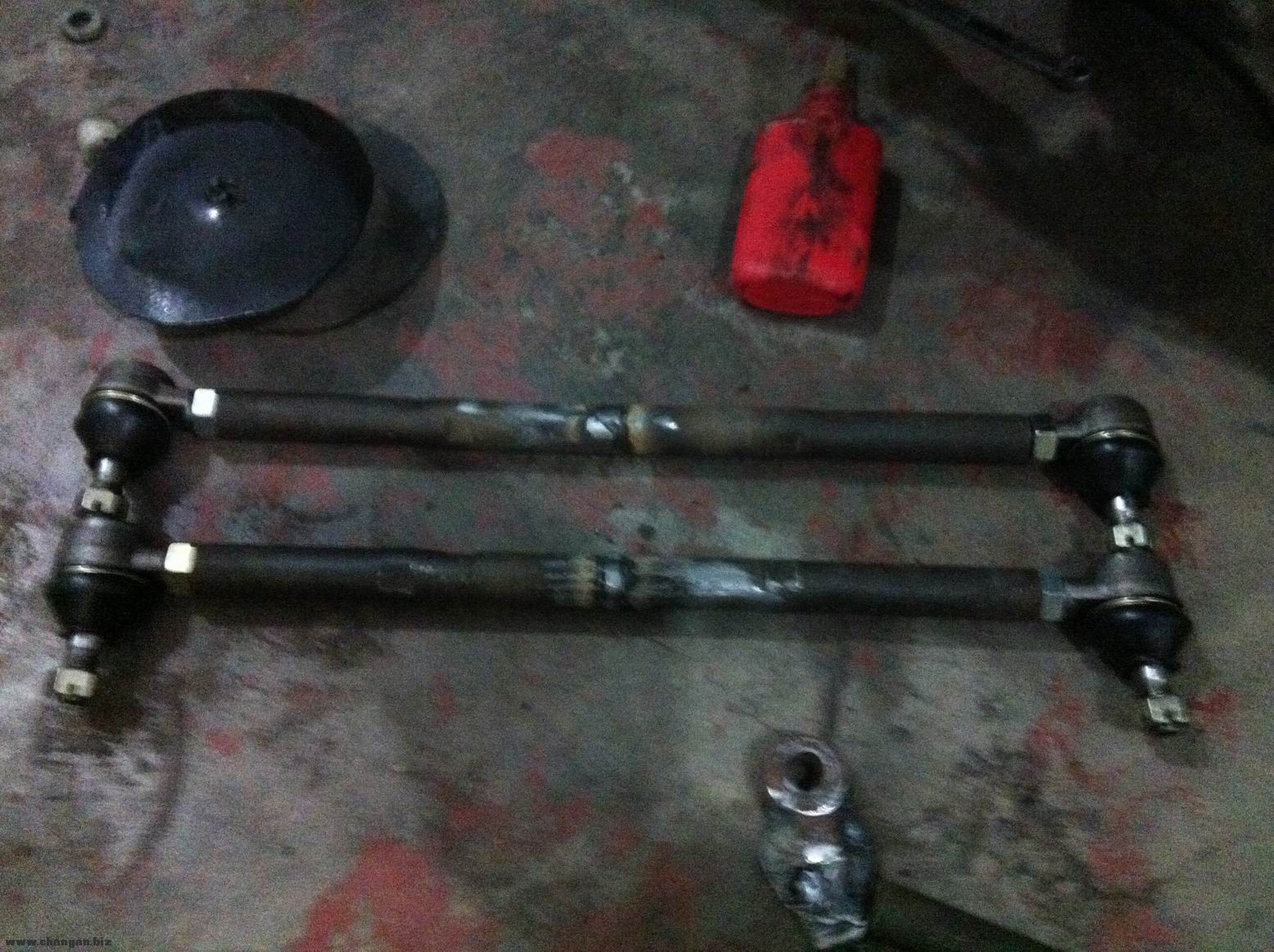

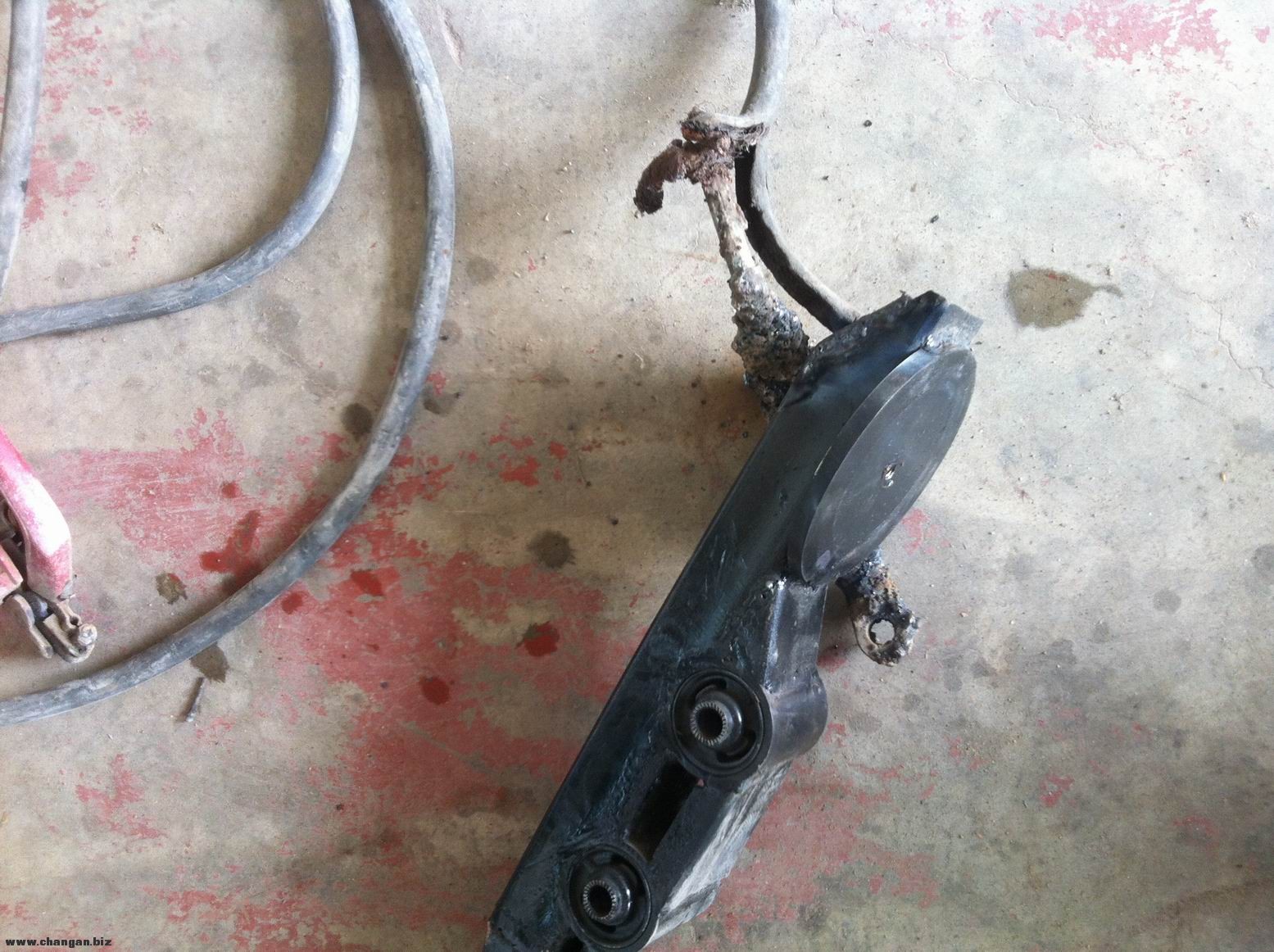

拆掉旧的连杆,这个连杆使用了一个星期,效果挺好。
调整大小 IMG_6675.jpg 调整大小 IMG_6679.jpg 调整大小 IMG_6680.jpg 调整大小 IMG_6684.jpg 调整大小 IMG_6691.jpg 调整大小 IMG_6695.jpg

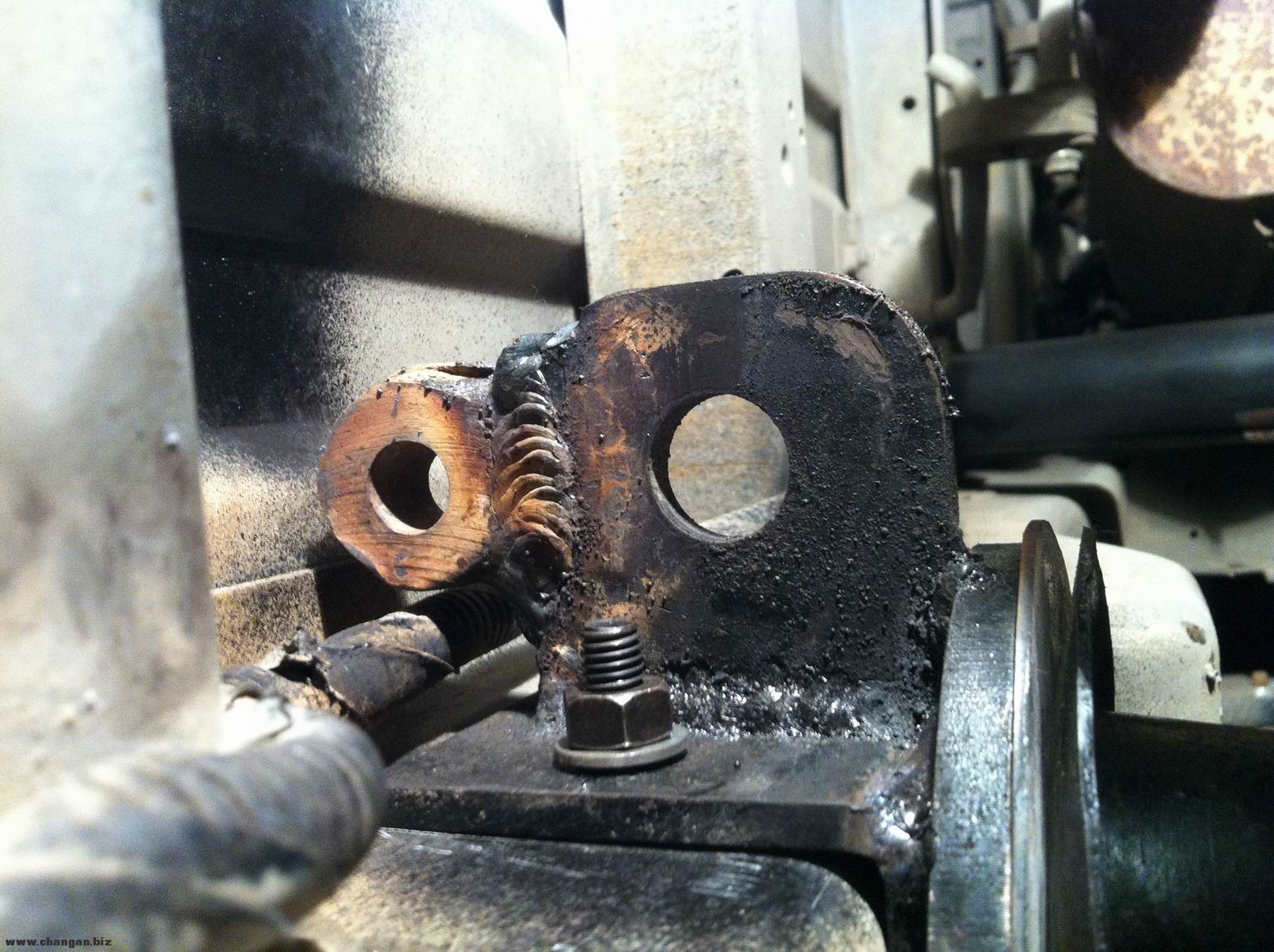

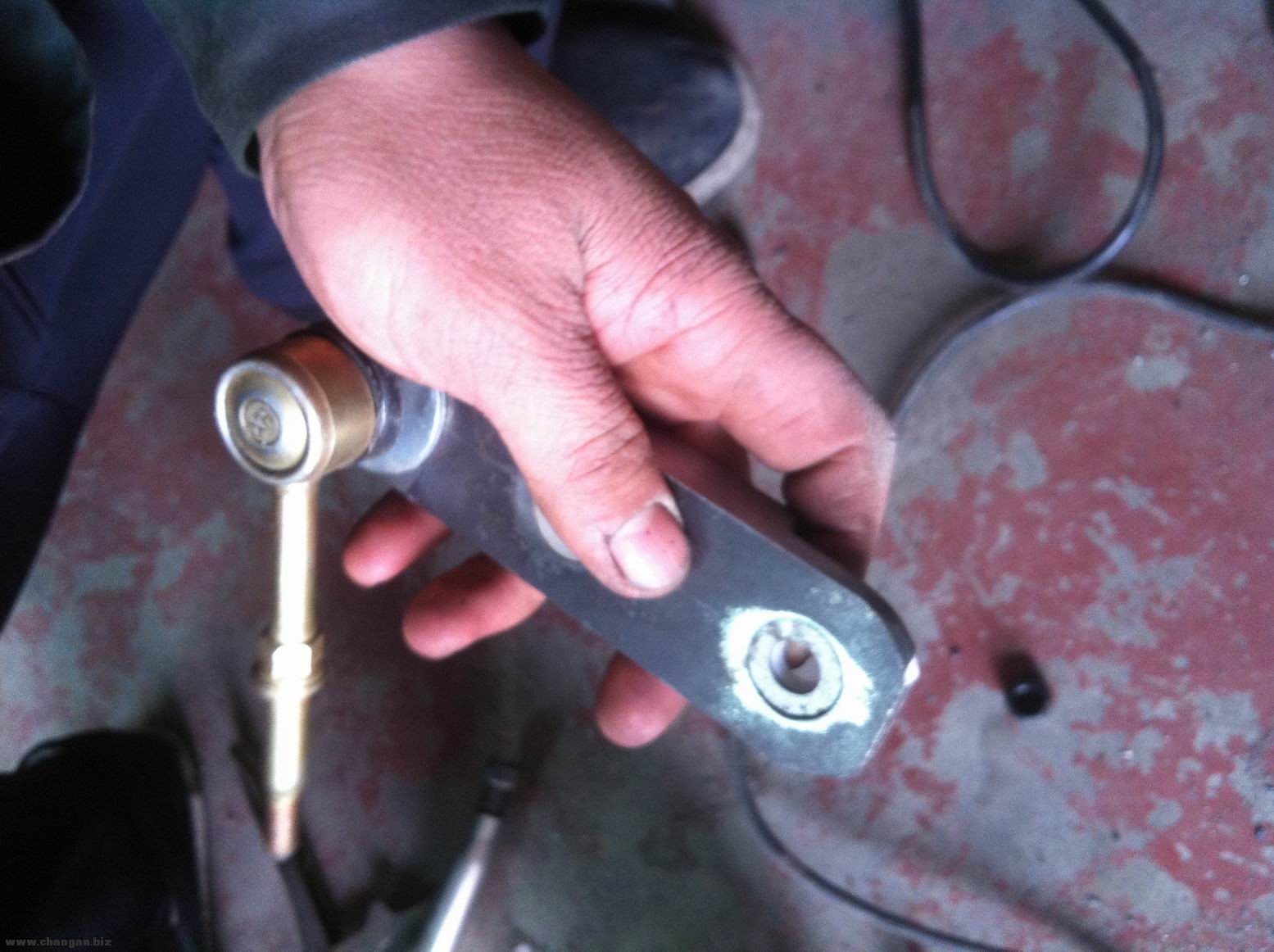

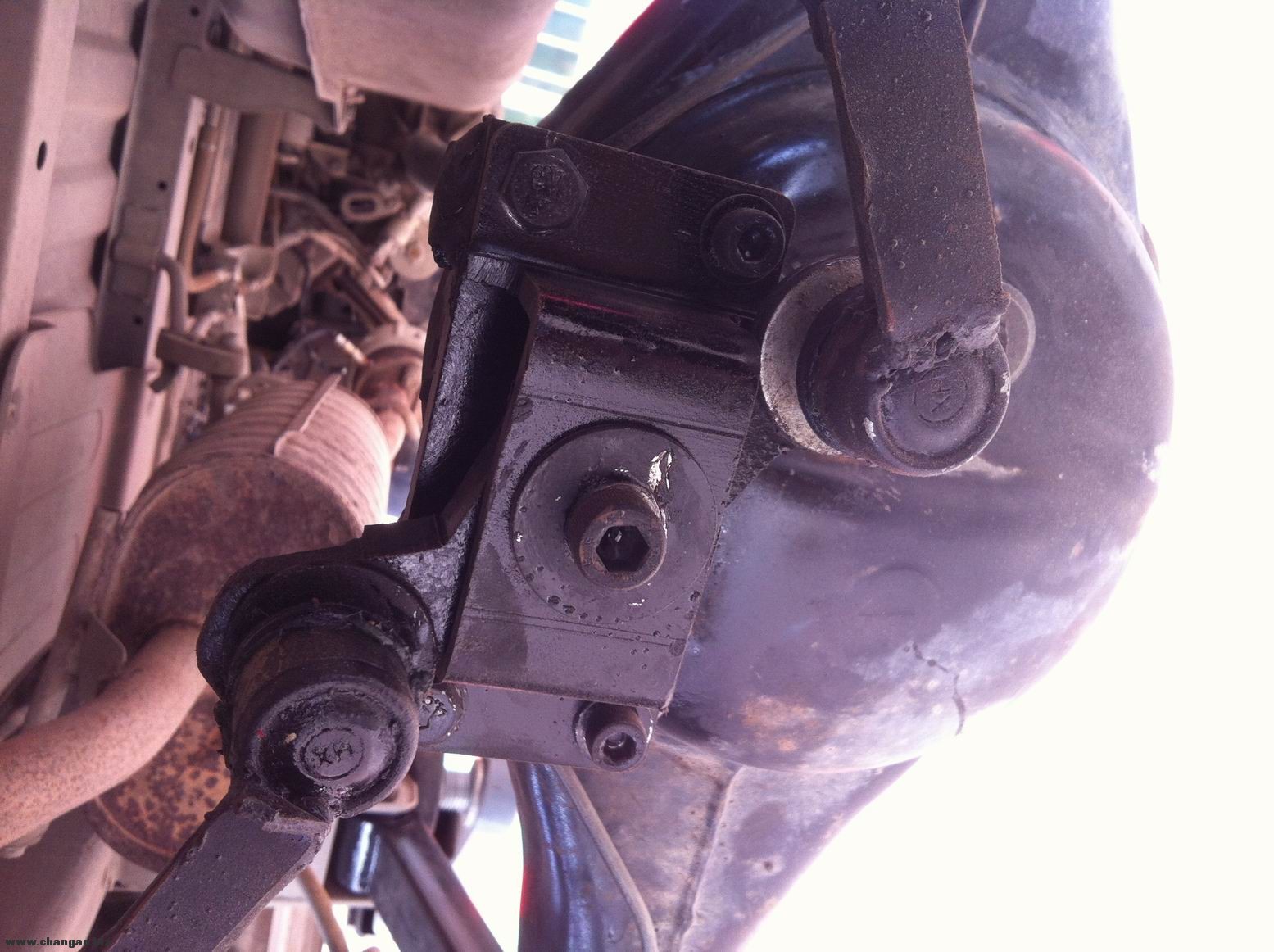

将连杆中心座重新制作,中心孔加上铜套
调整大小 IMG_6699.jpg 调整大小 IMG_6700.jpg 调整大小 IMG_6702.jpg 调整大小 IMG_6703.jpg

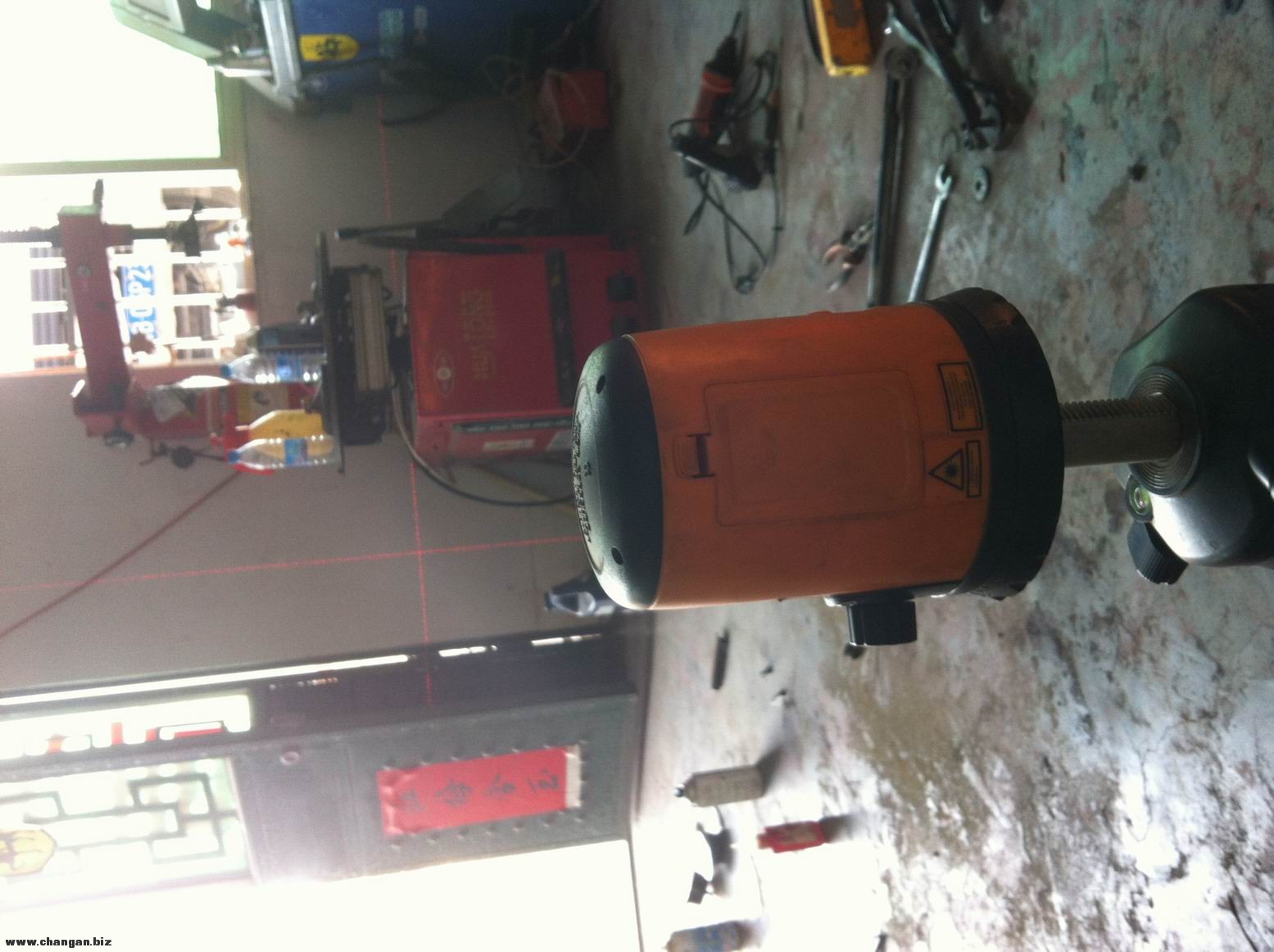

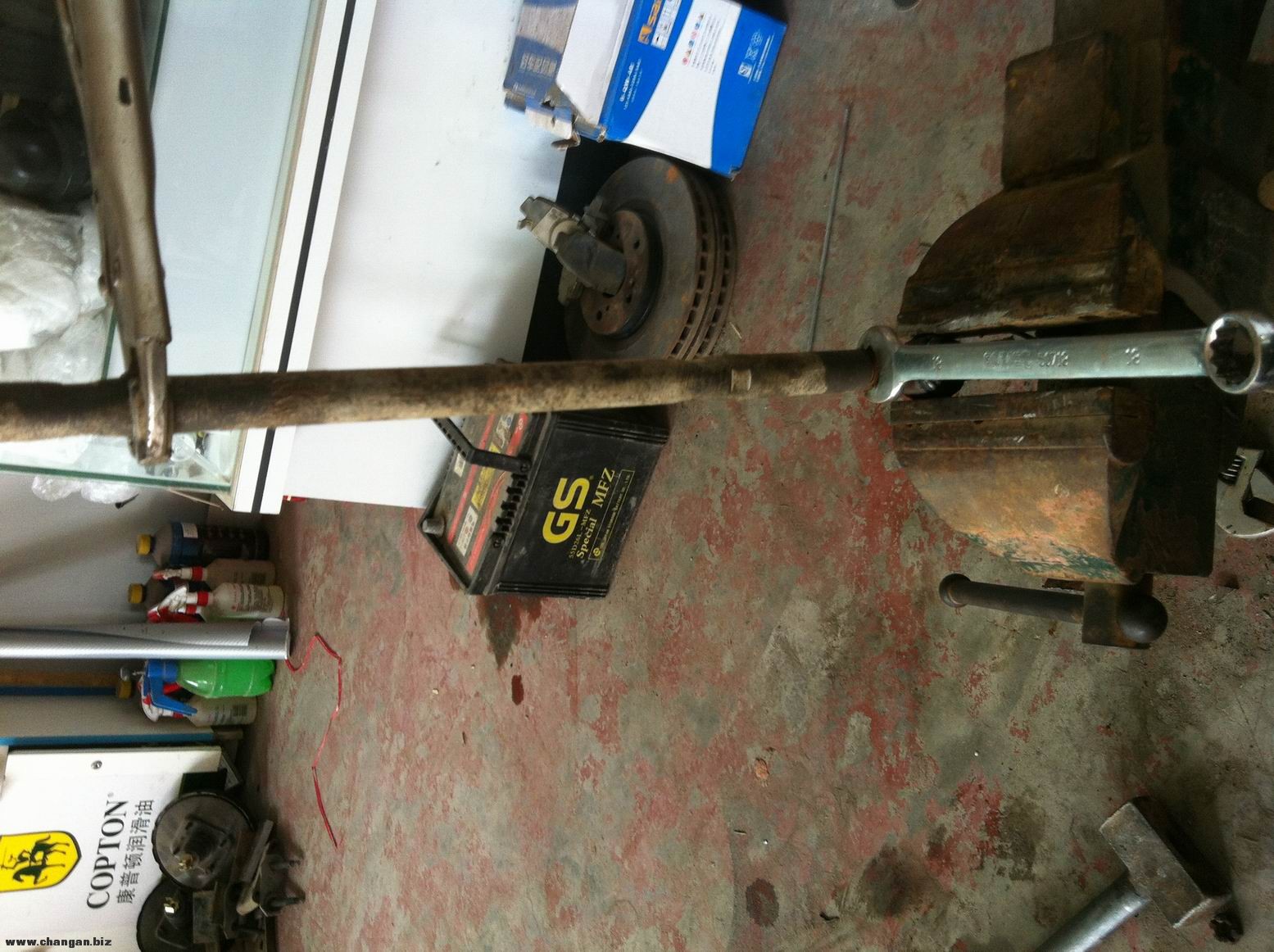

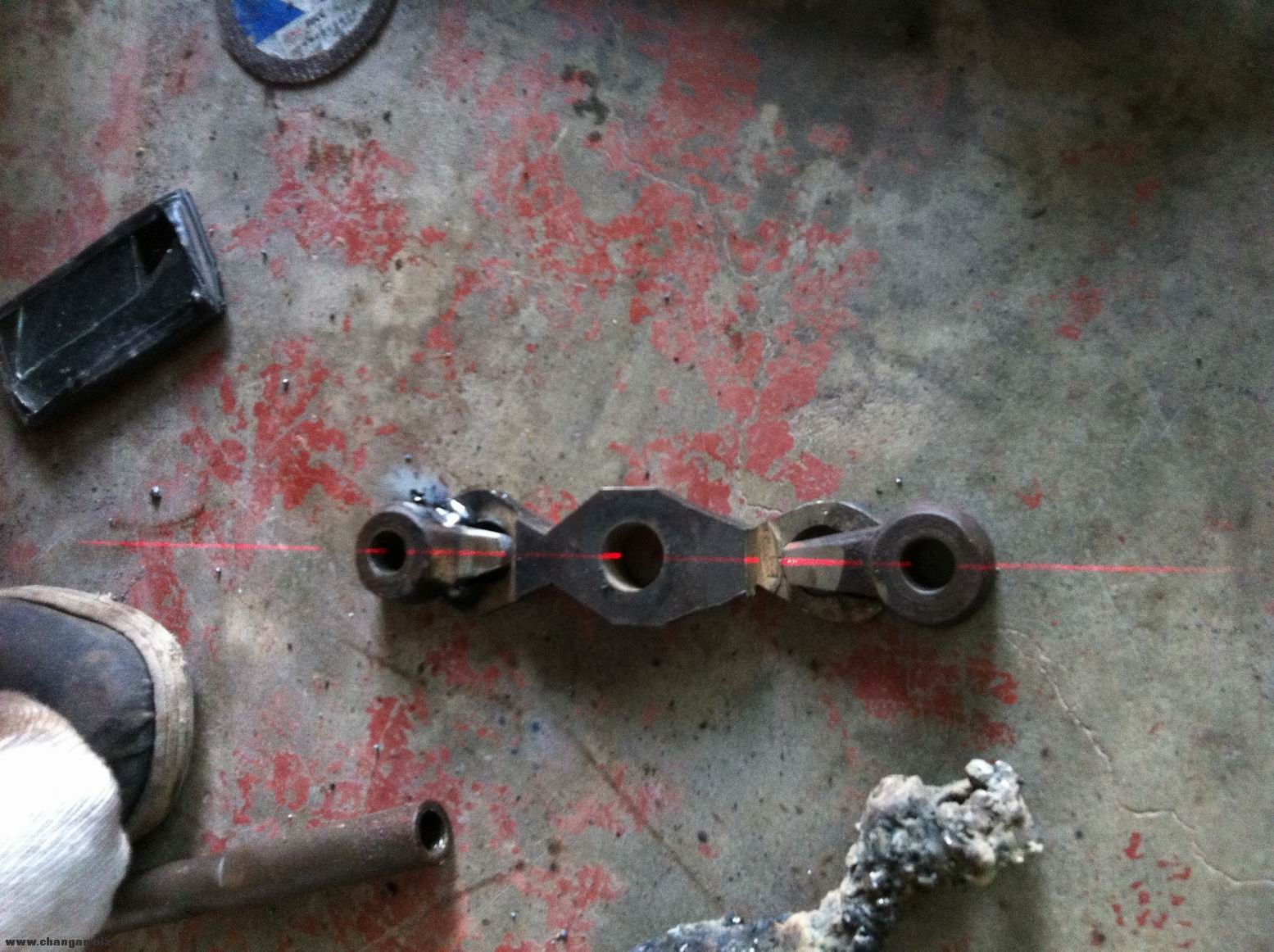

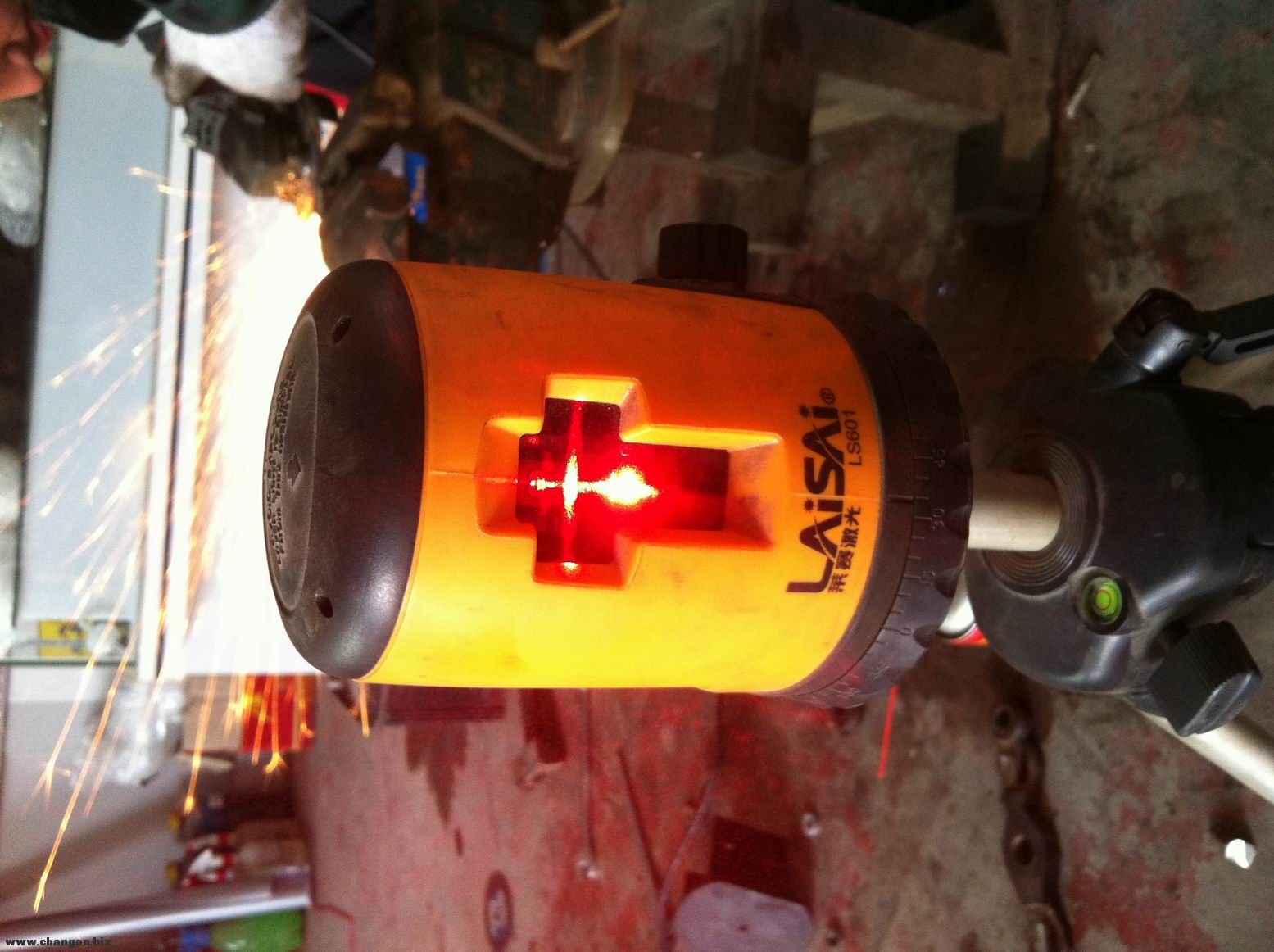

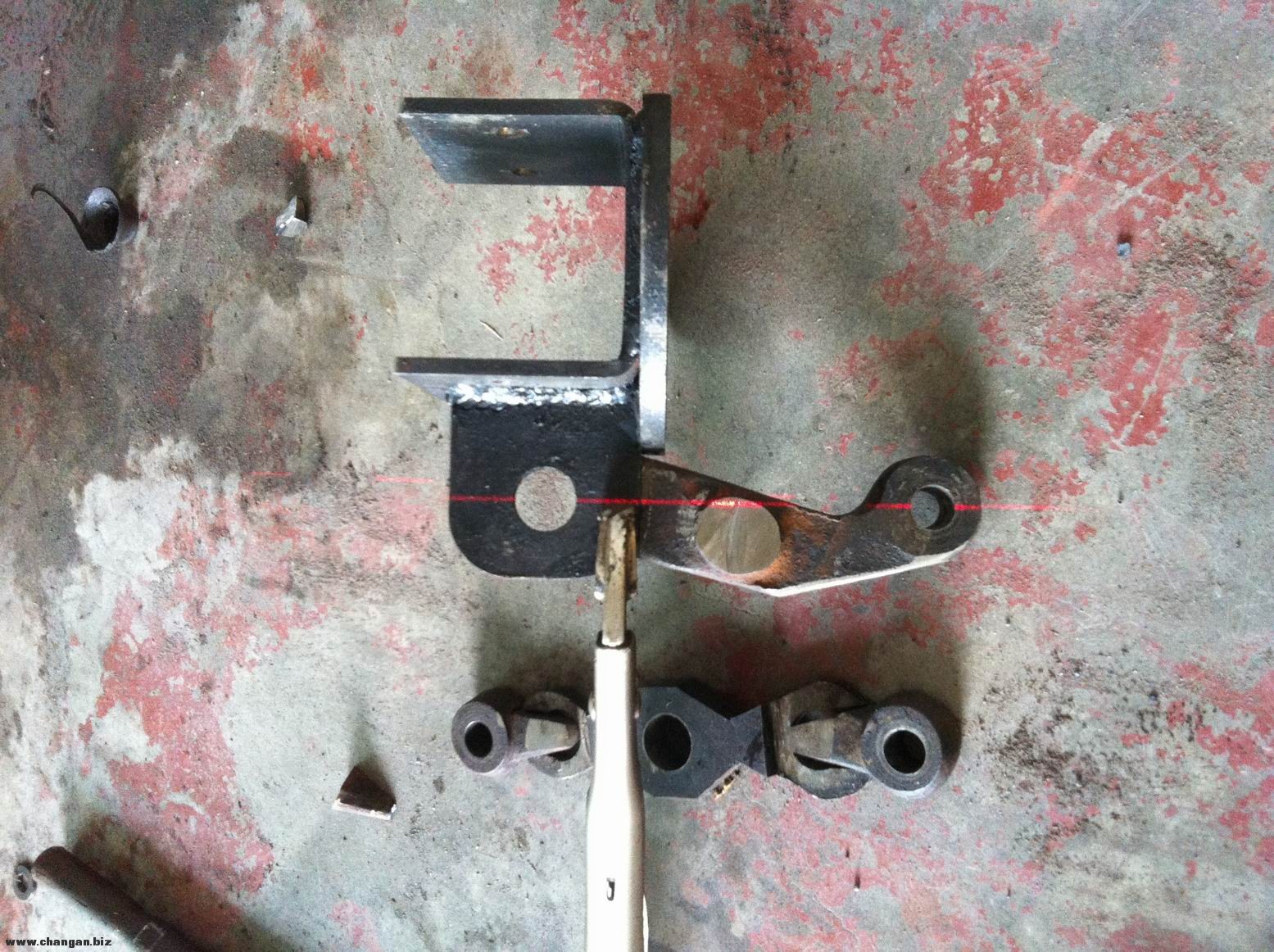

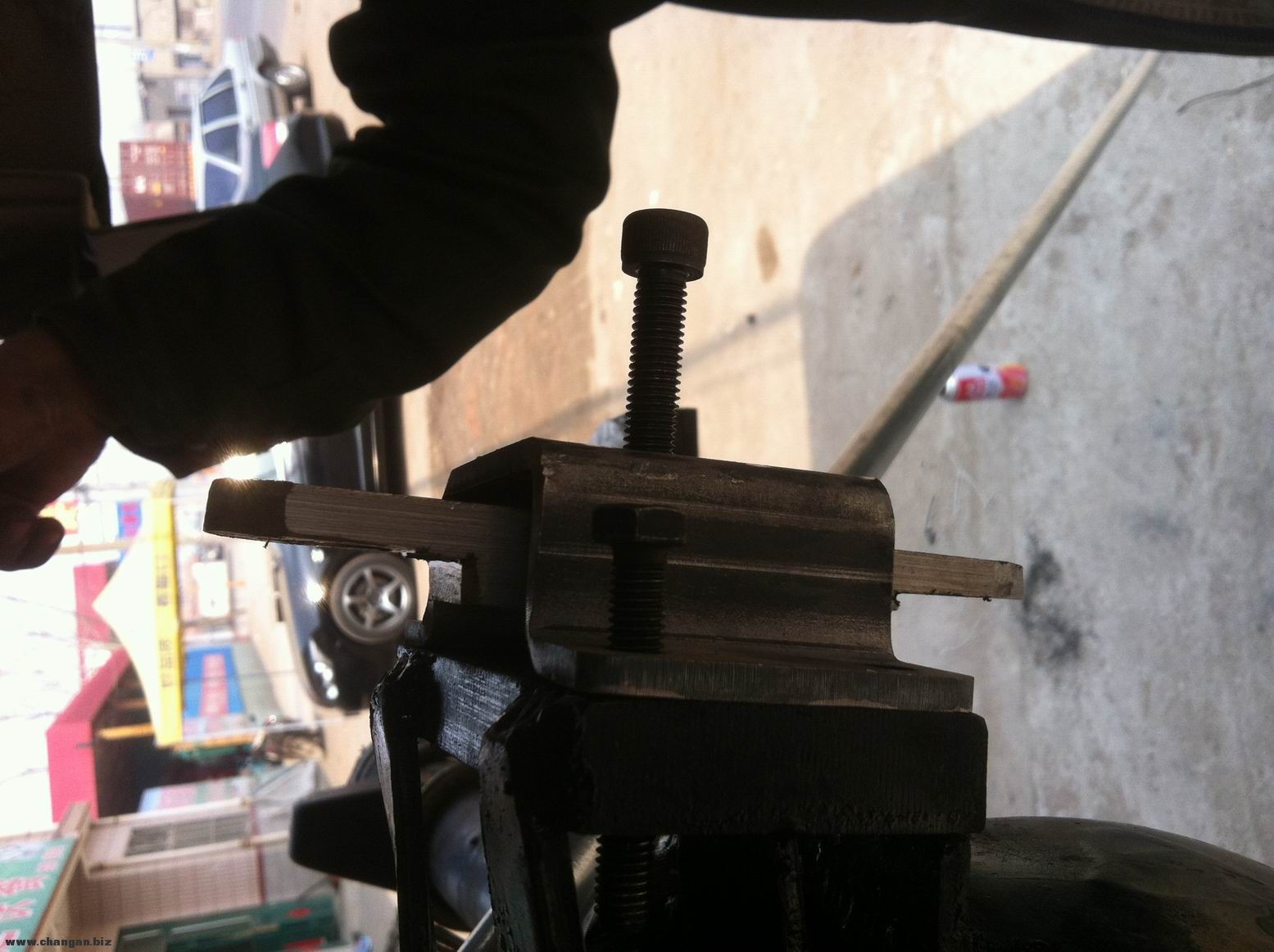

制作时用这个神器找正。
调整大小 IMG_6706.jpg 调整大小 IMG_6707.jpg
制作了新的连杆两端吊耳。
调整大小 IMG_6708.jpg 调整大小 IMG_6709.jpg

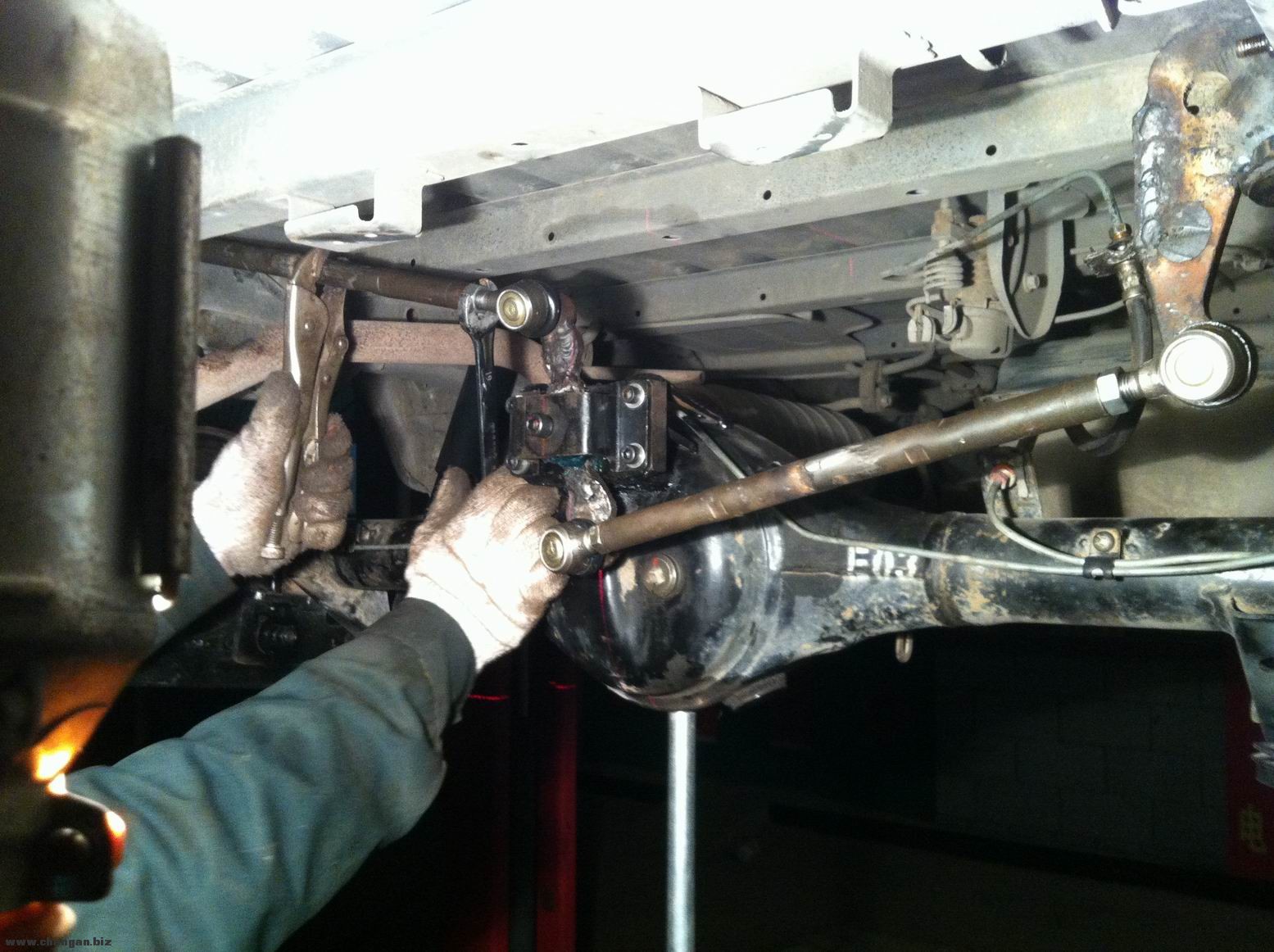

装上新的中心连杆,测量连杆的长度
调整大小 IMG_6714.jpg 调整大小 IMG_6715.jpg 调整大小 IMG_6718.jpg 调整大小 IMG_6719.jpg 调整大小 IMG_6721.jpg

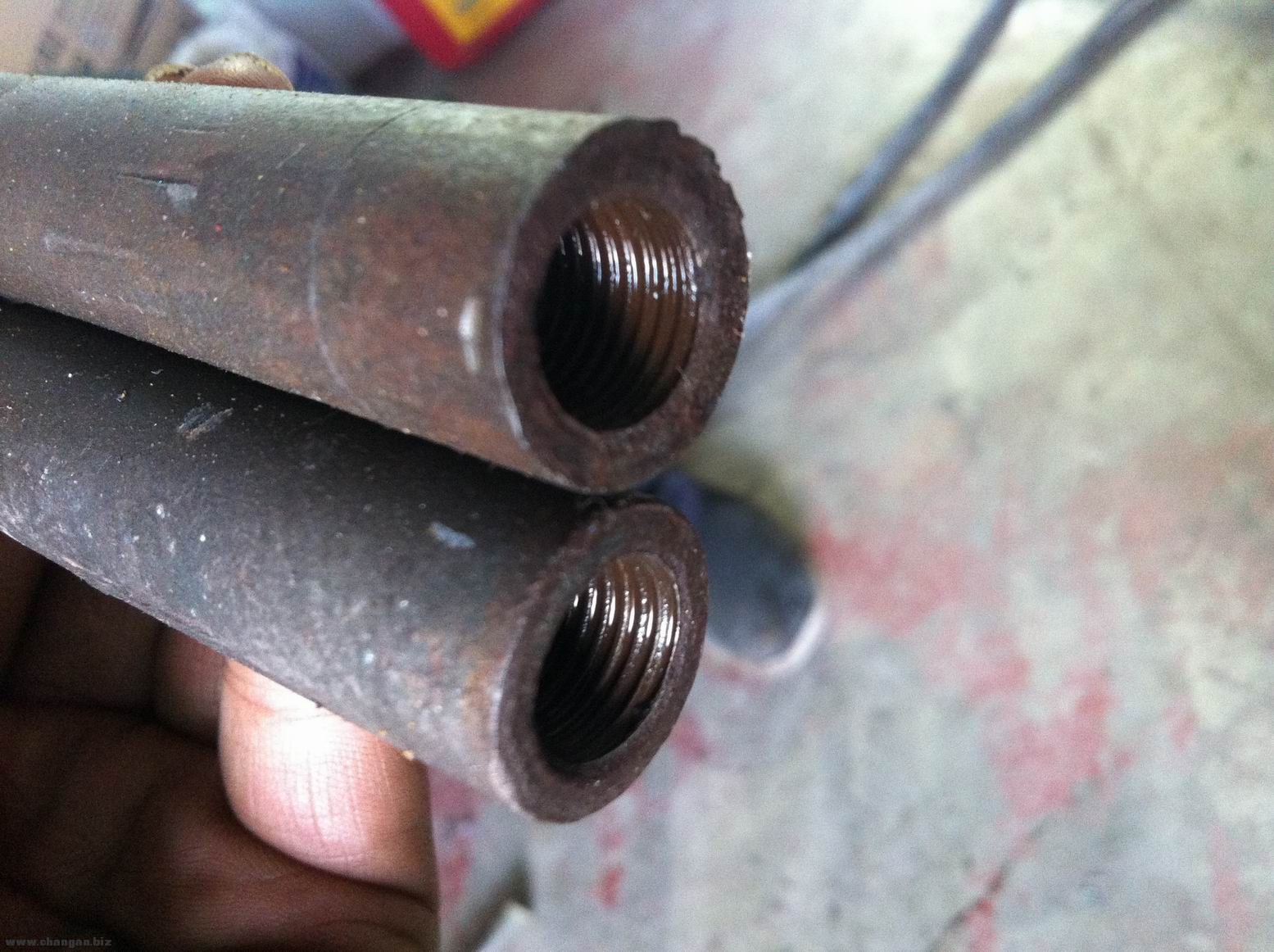

新的连杆里面是正反丝,杆的强度足够。
调整大小 IMG_6723.jpg 调整大小 IMG_6733.jpg 调整大小 IMG_6734.jpg 调整大小 IMG_6737.jpg
试装定位。
调整大小 IMG_6742.jpg 调整大小 IMG_6744.jpg

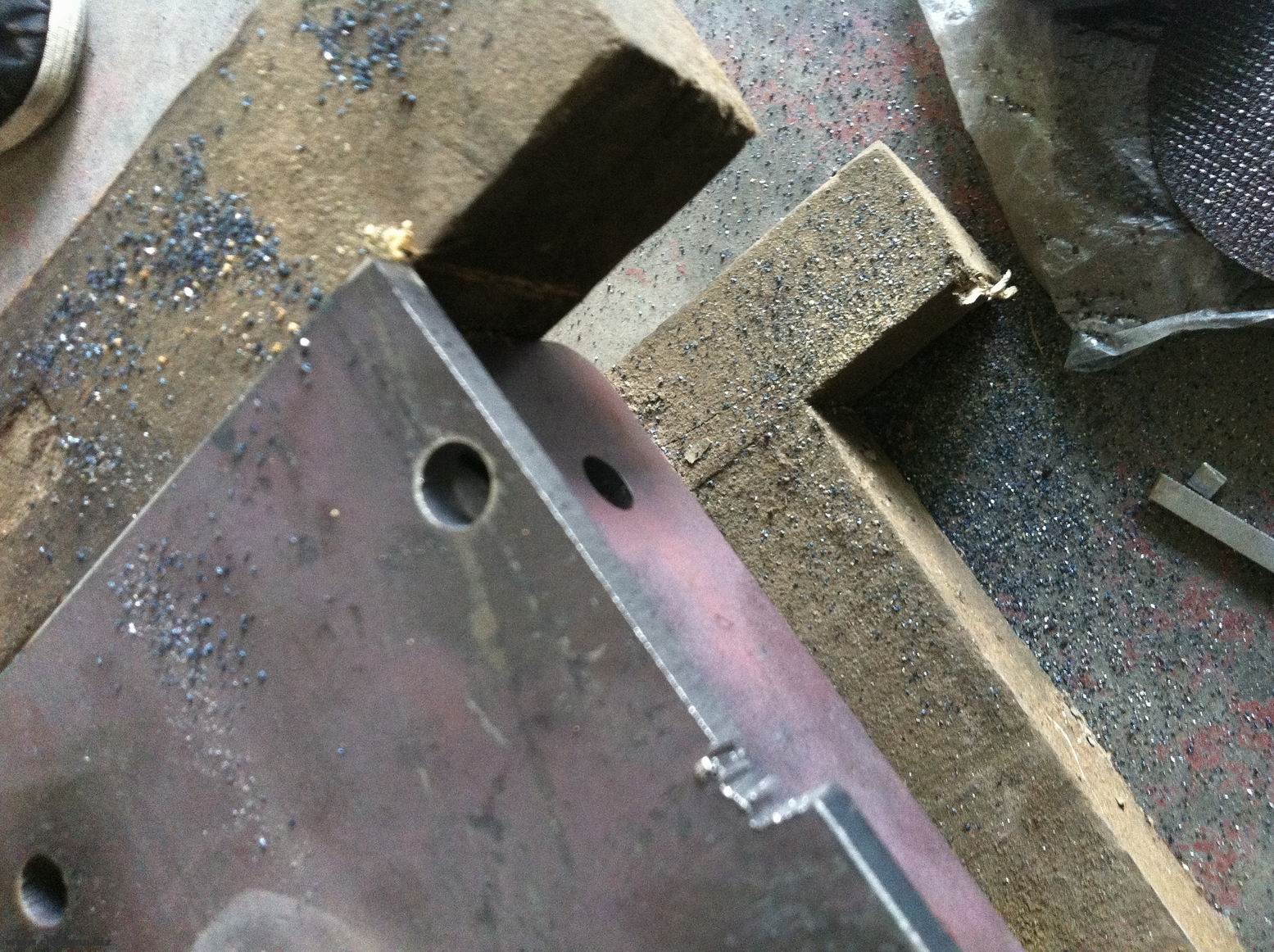

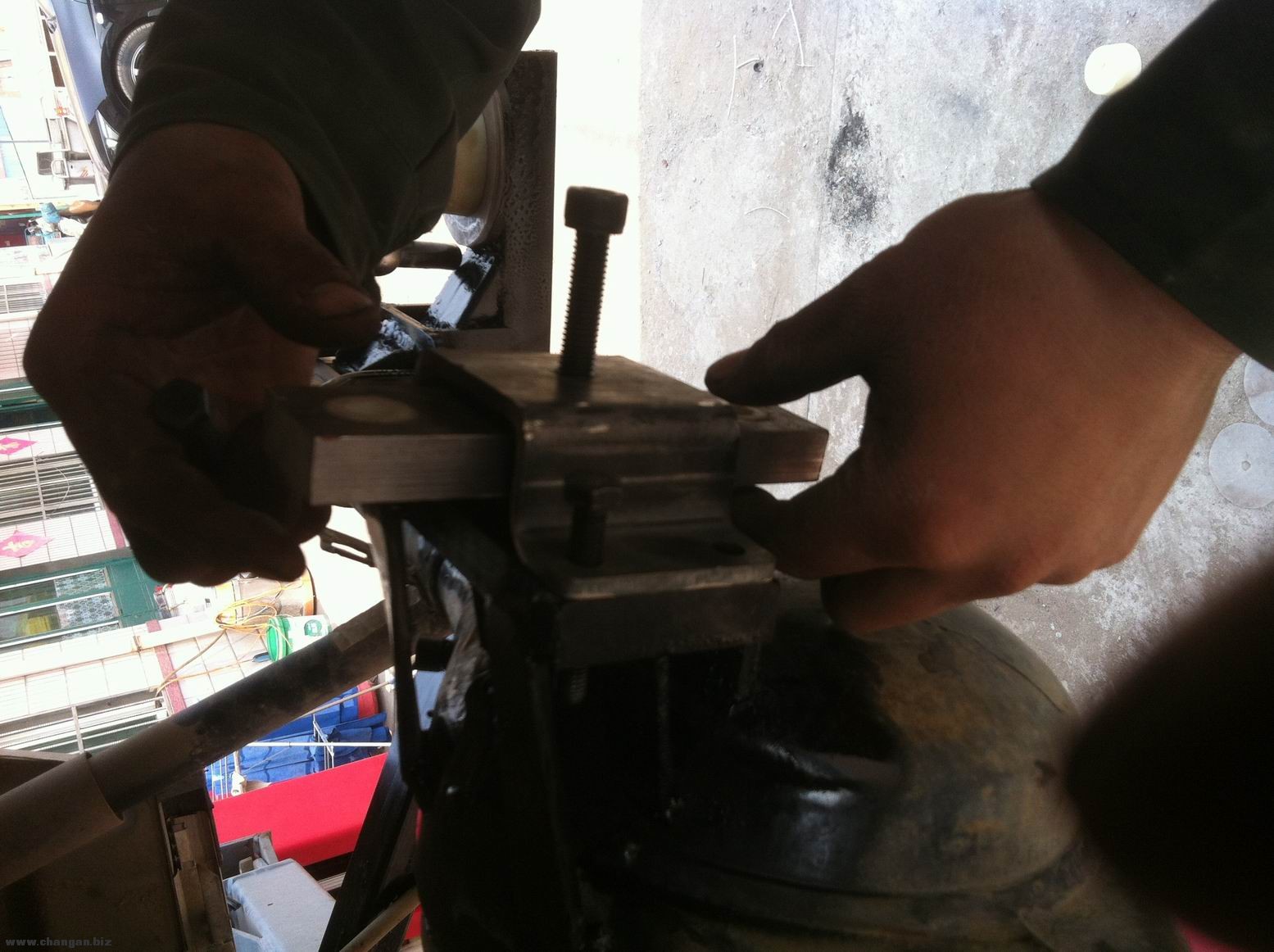

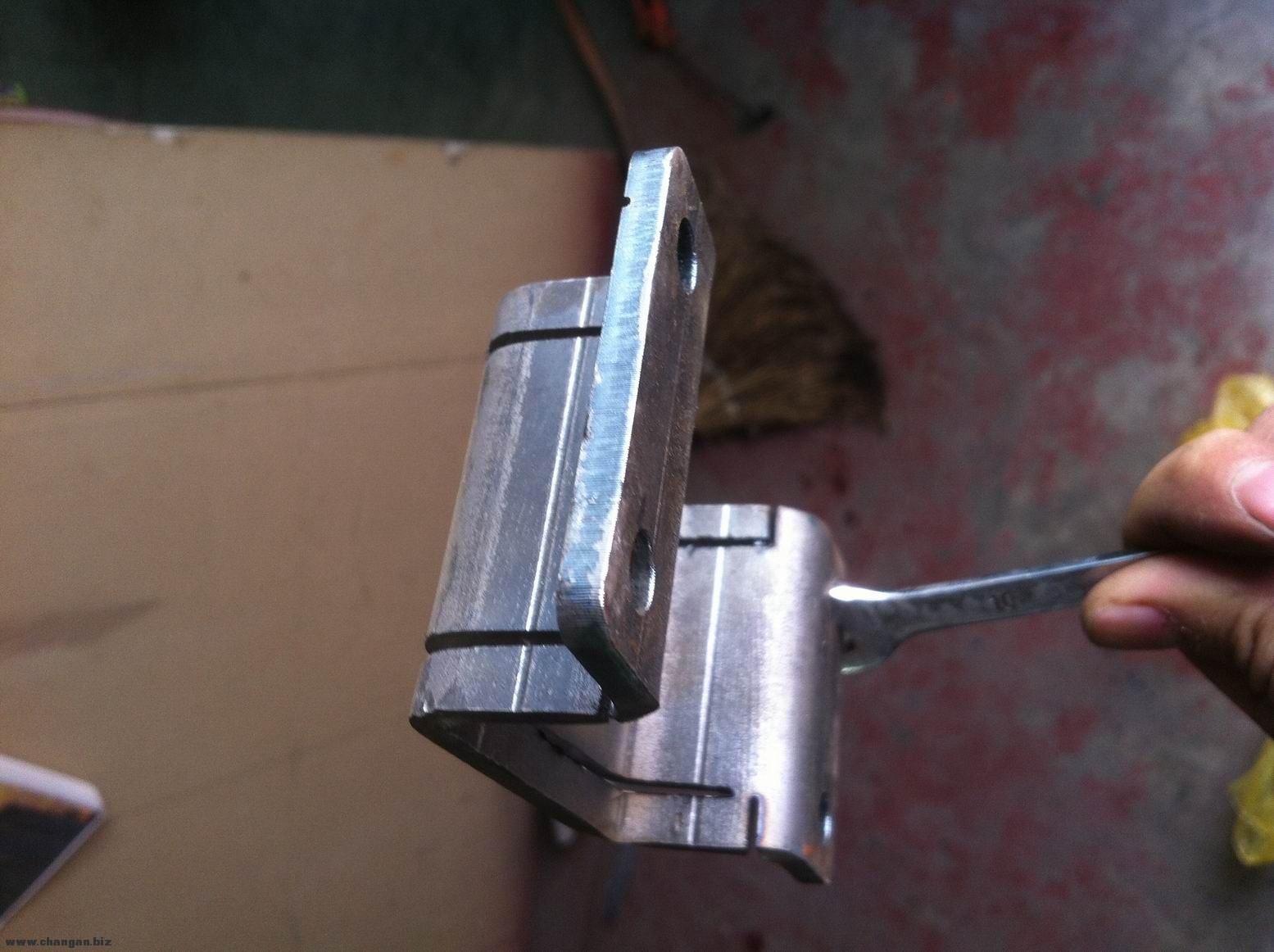

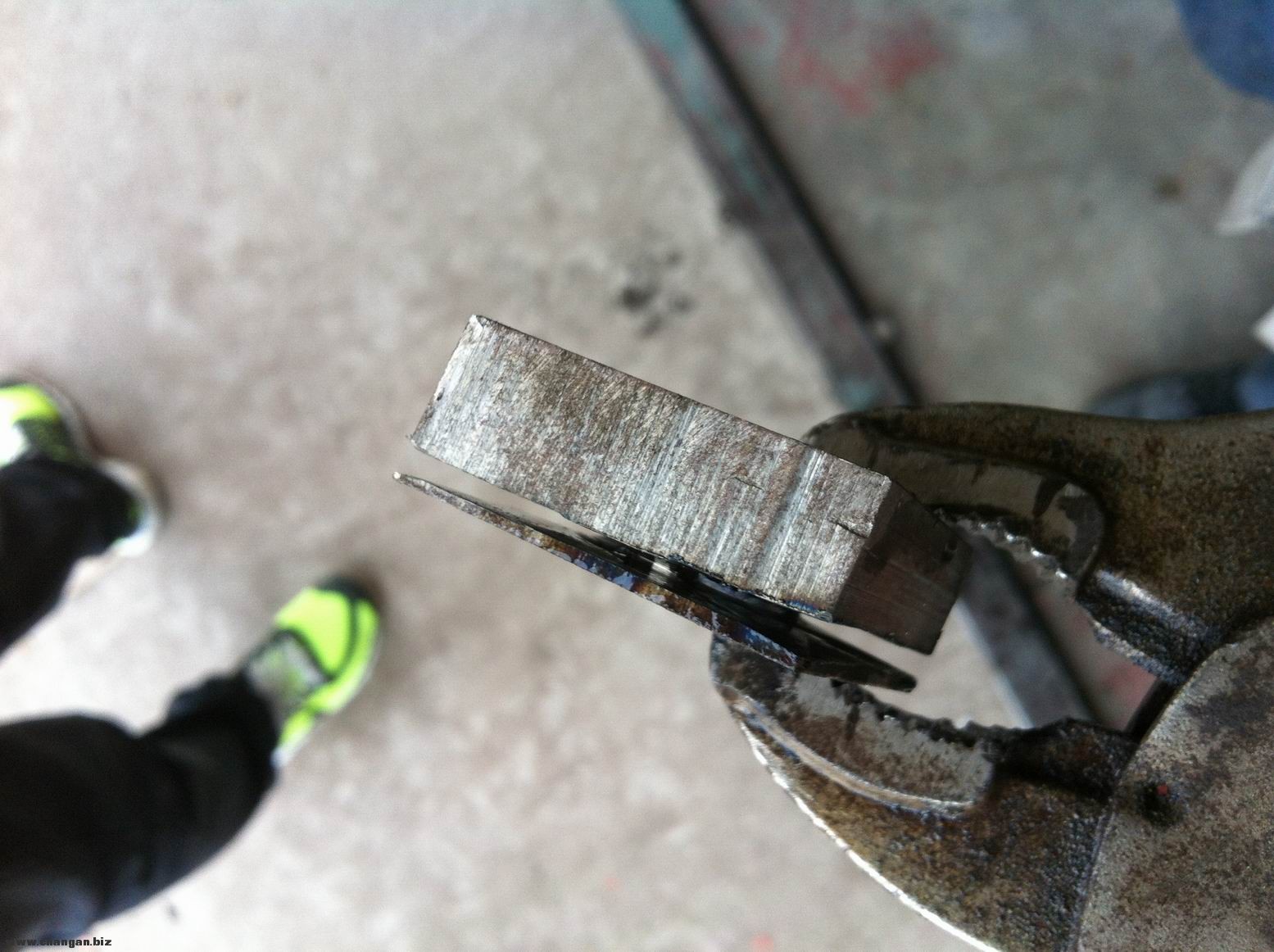

手工切割垫块
调整大小 IMG_6746.jpg 调整大小 IMG_6749.jpg 调整大小 IMG_6750.jpg

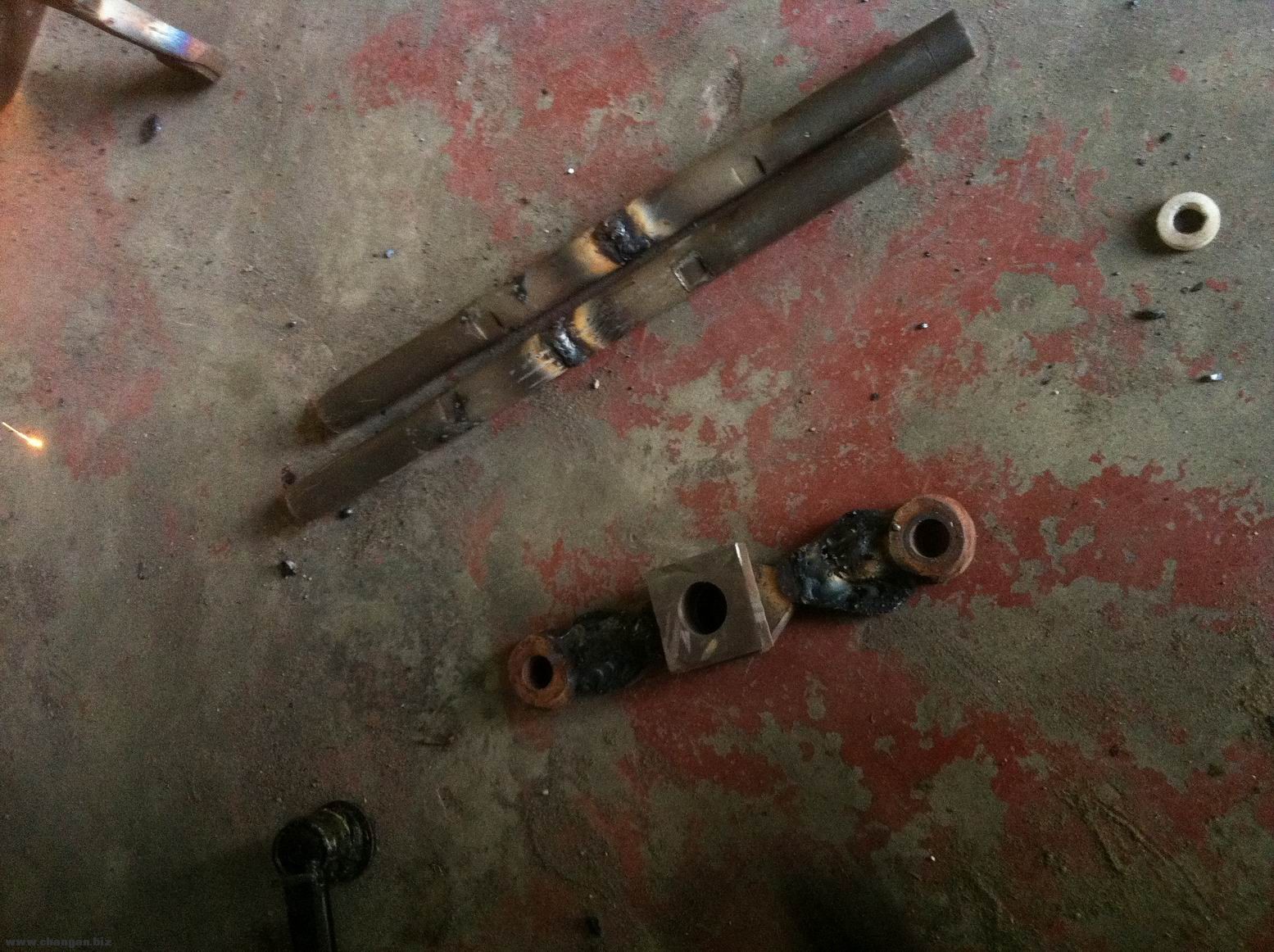

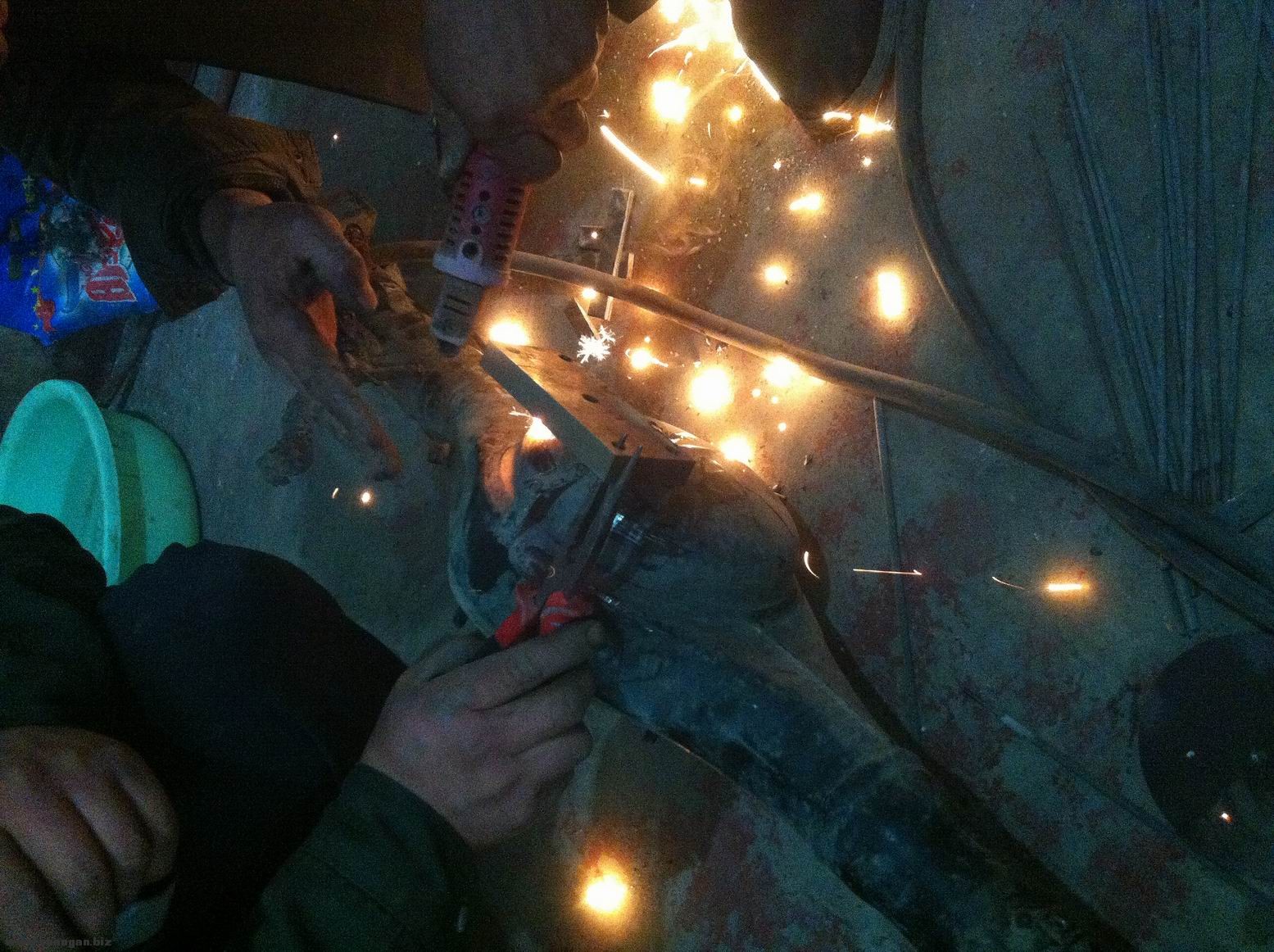

再次请高手焊接连杆的制作、吊耳。
调整大小 IMG_6753.jpg 调整大小 IMG_6754.jpg 调整大小 IMG_6756.jpg 调整大小 IMG_6759.jpg 调整大小 IMG_6760.jpg 调整大小 IMG_6763.jpg 调整大小 IMG_6768.jpg

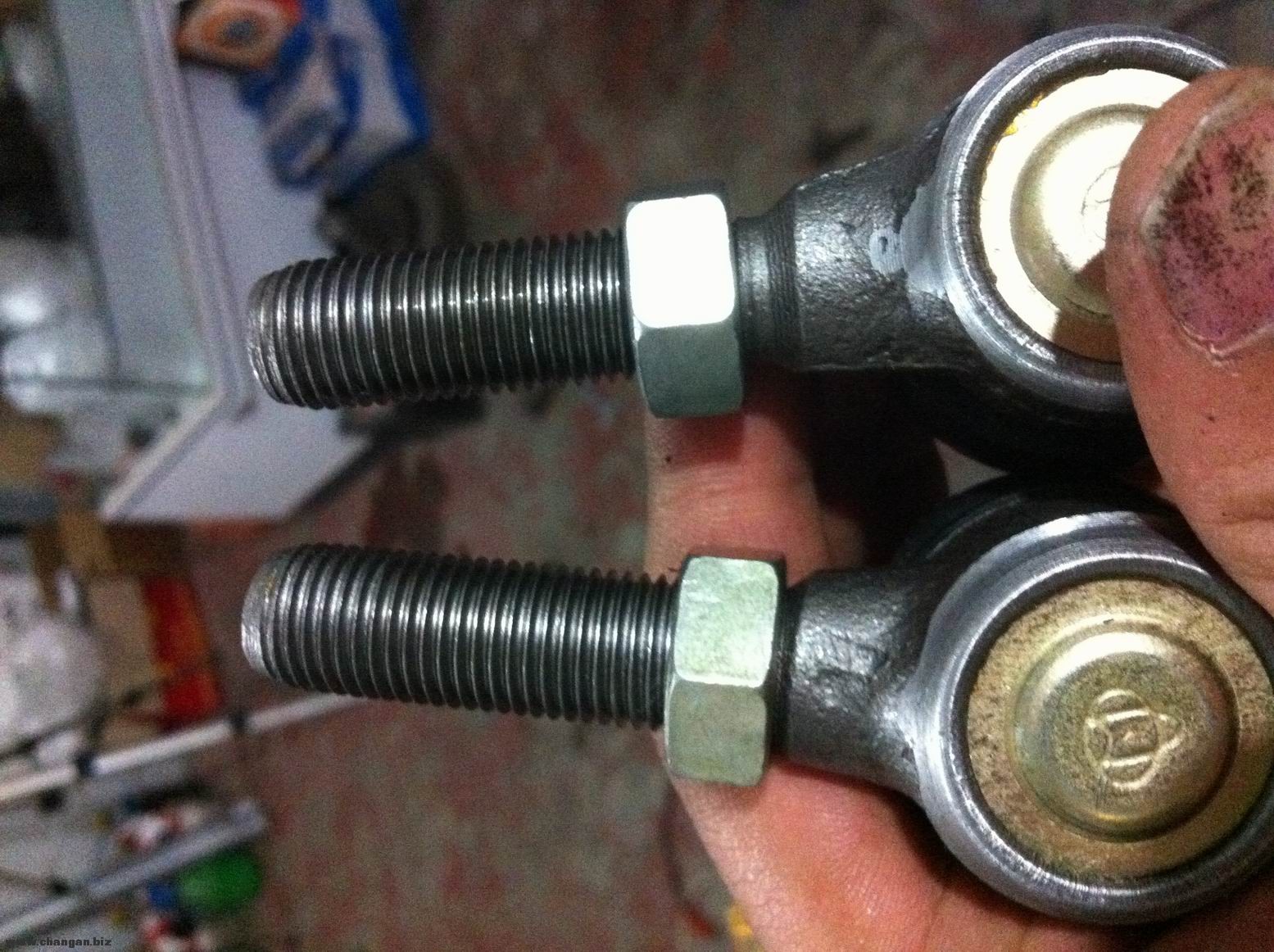

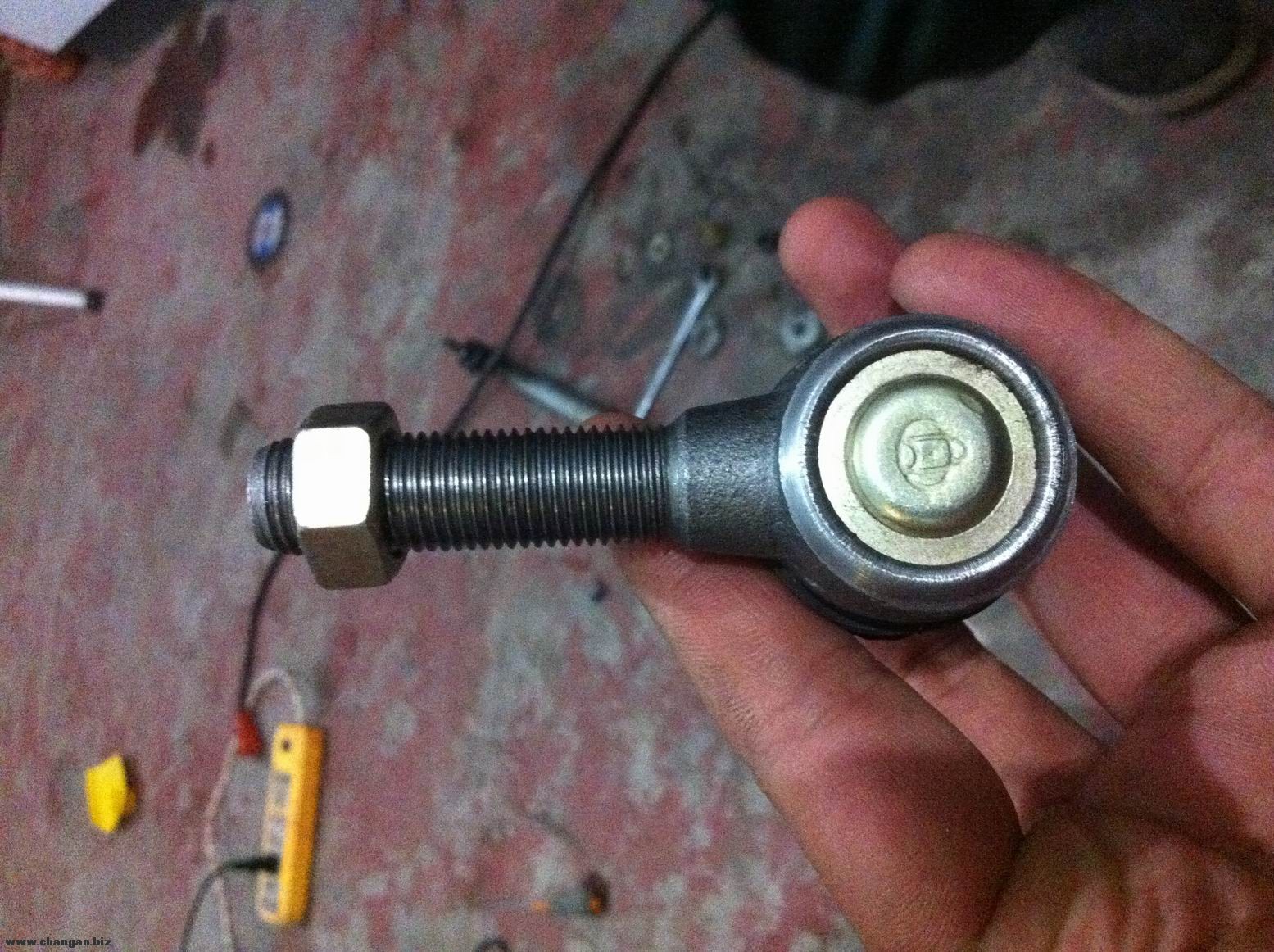

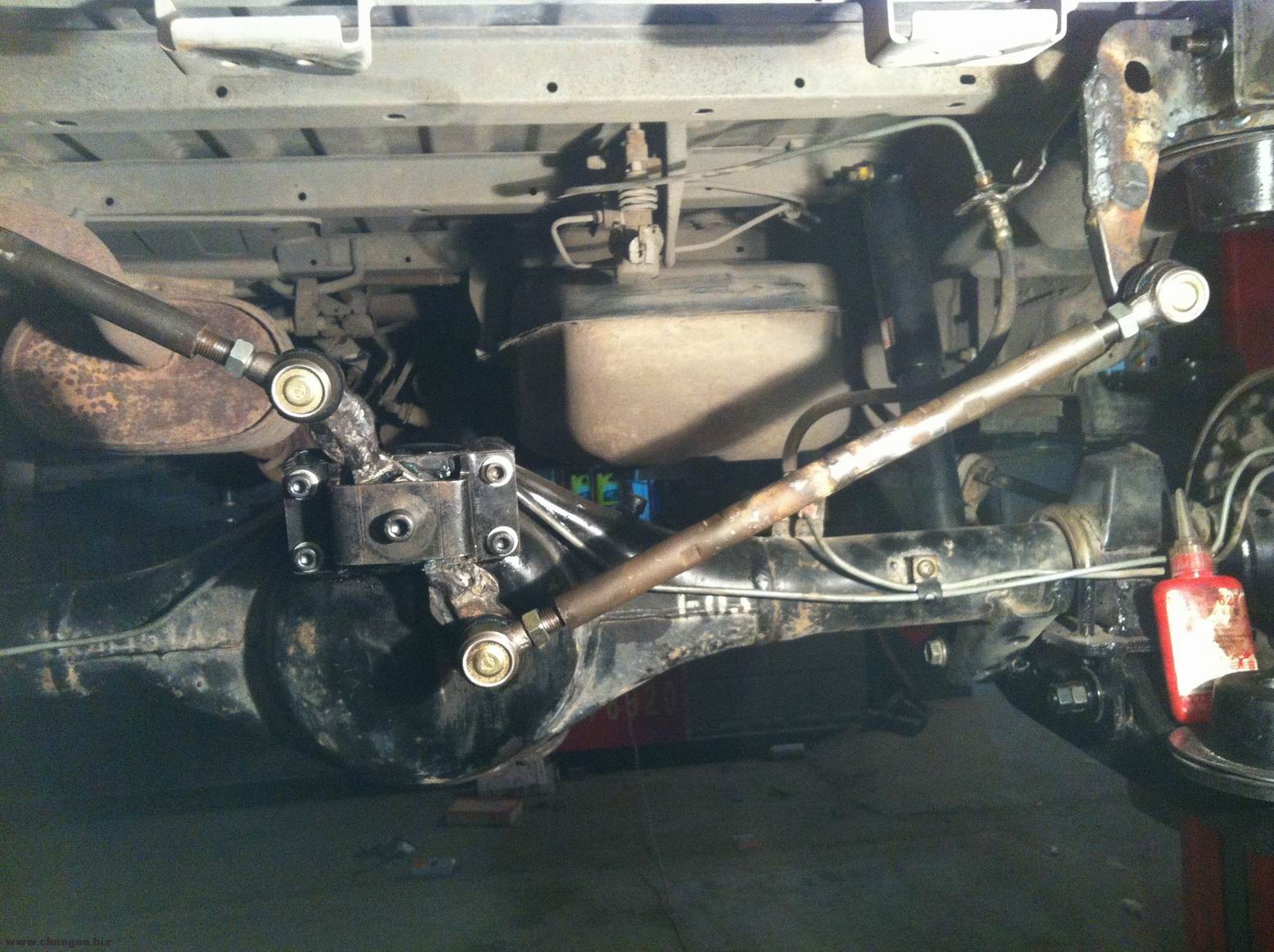

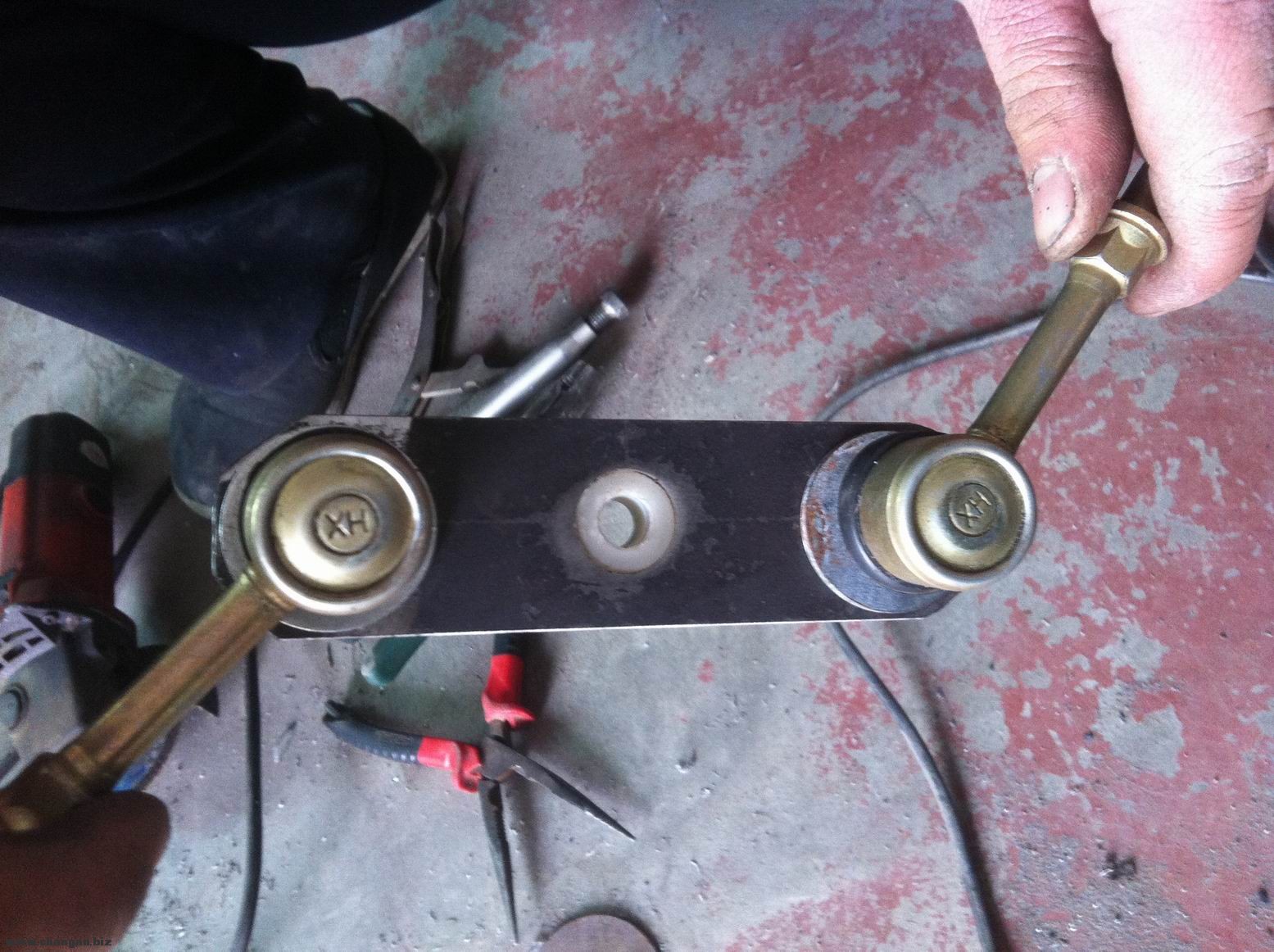

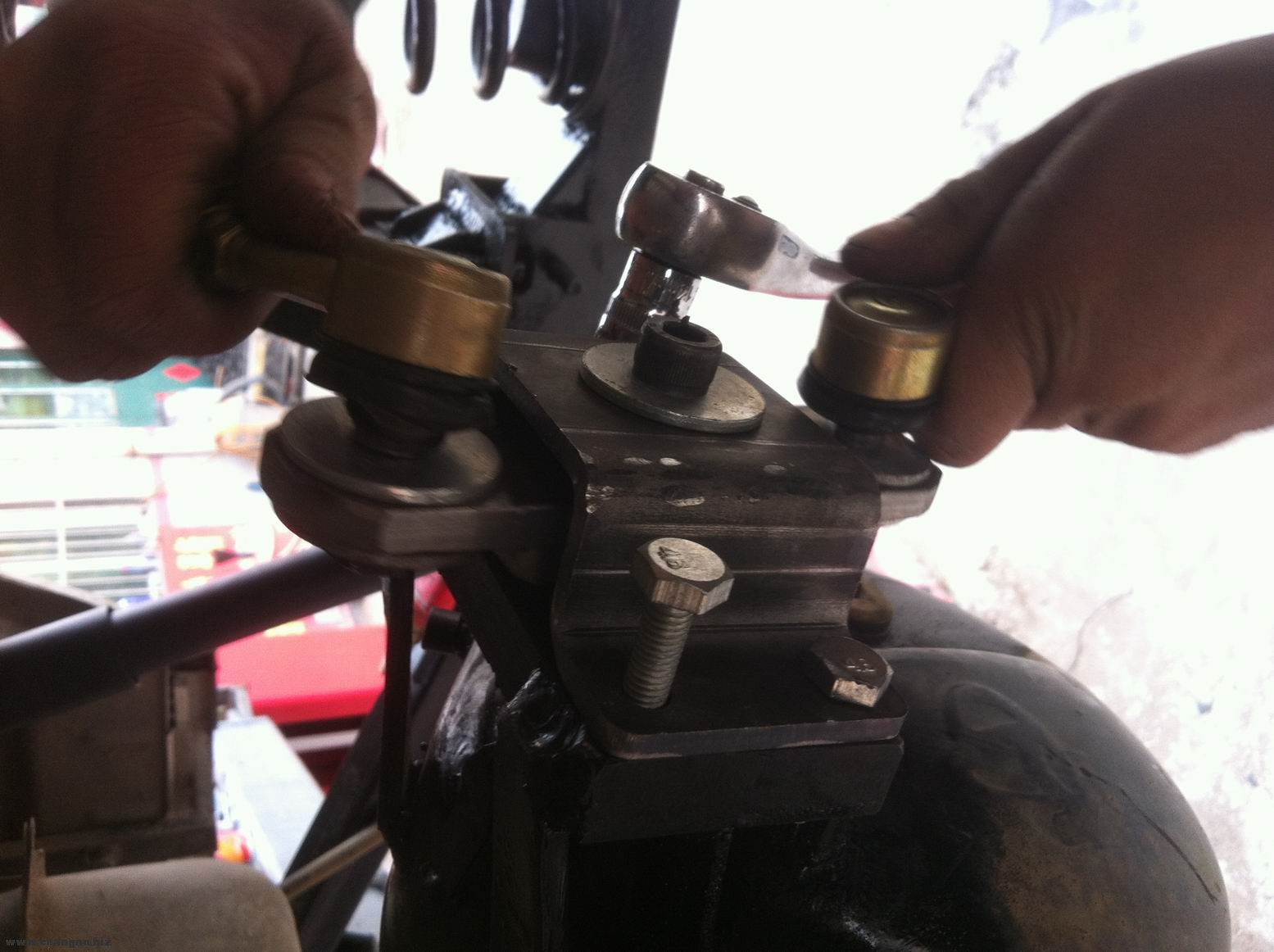

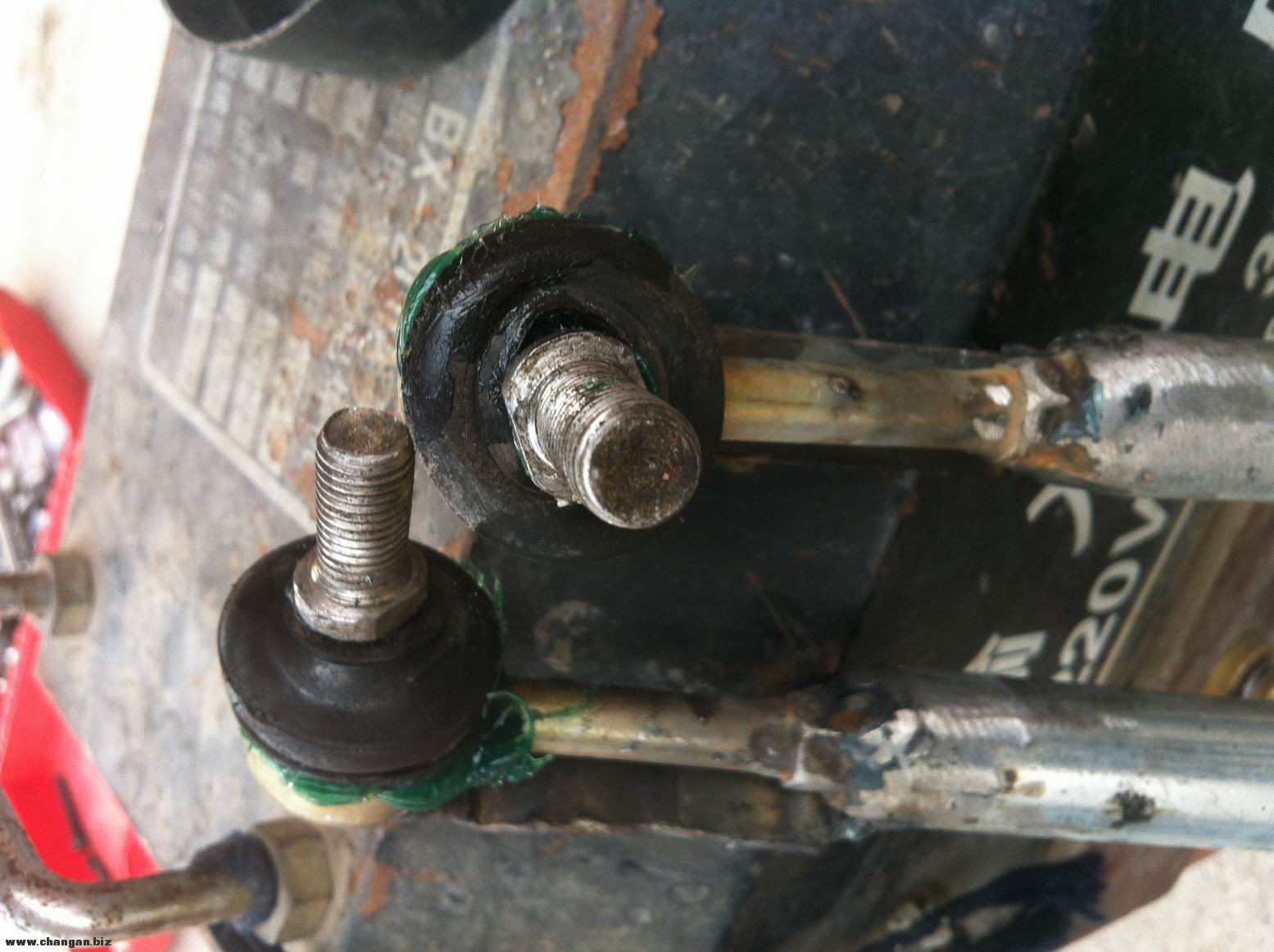

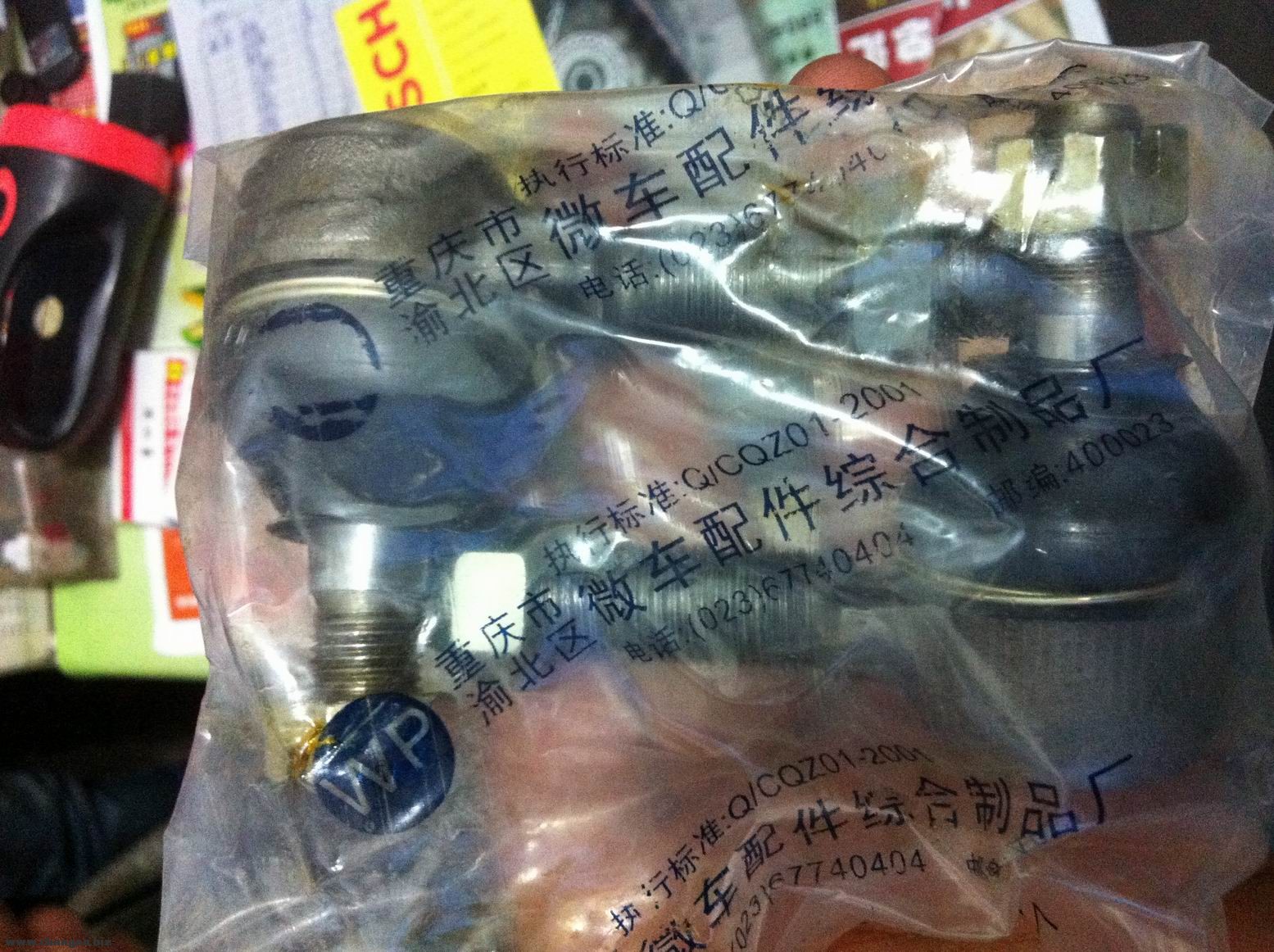

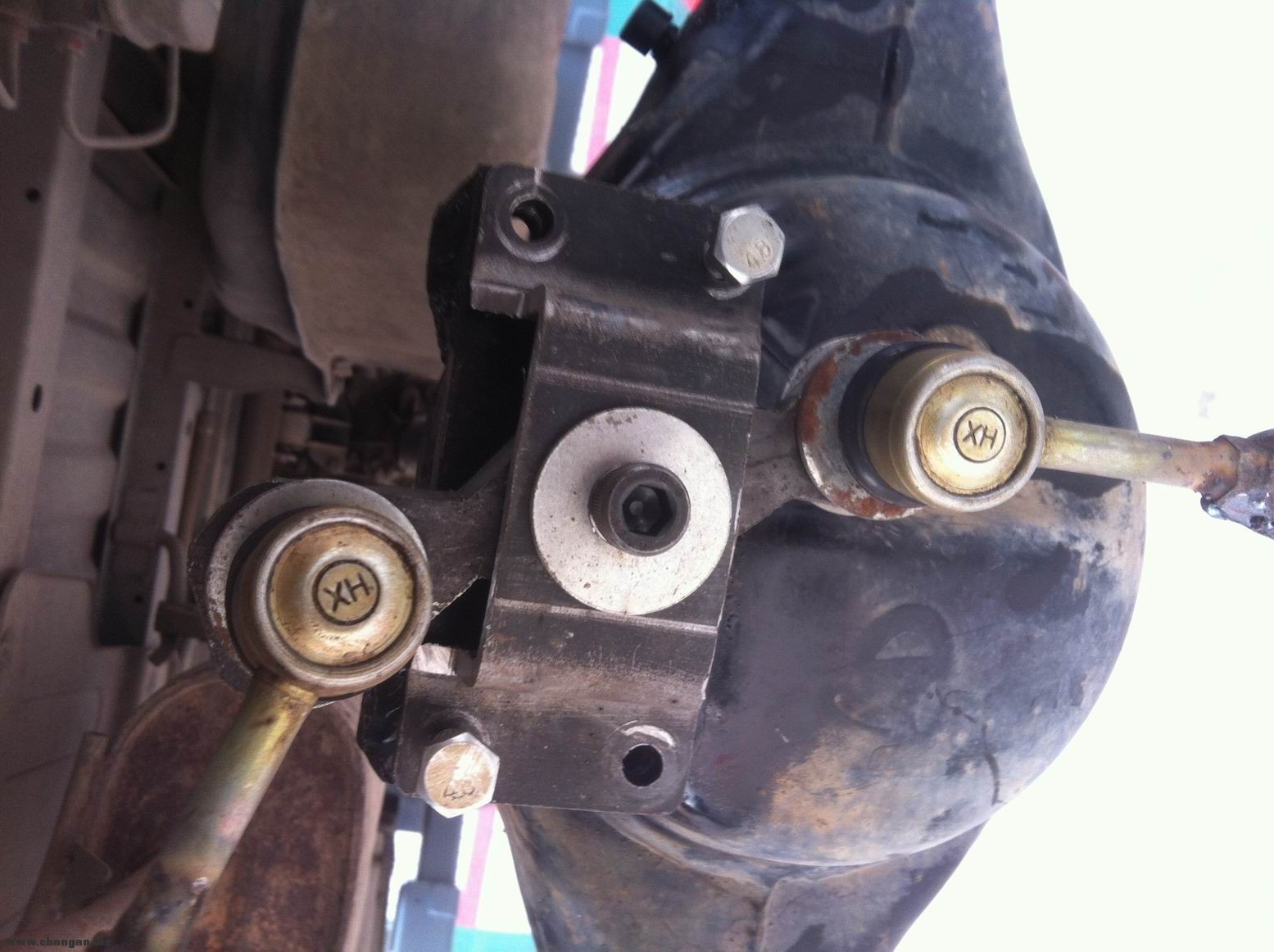

买来新的连杆球头装上,球头也是正反丝方便调节。中心连杆支座使用的是装球头的锥形孔。
调整大小 IMG_6773.jpg 调整大小 IMG_6774.jpg 调整大小 IMG_6775.jpg 调整大小 IMG_6780.jpg 调整大小 IMG_6781.jpg 调整大小 IMG_6782.jpg 调整大小 IMG_6784.jpg 调整大小 IMG_6785.jpg

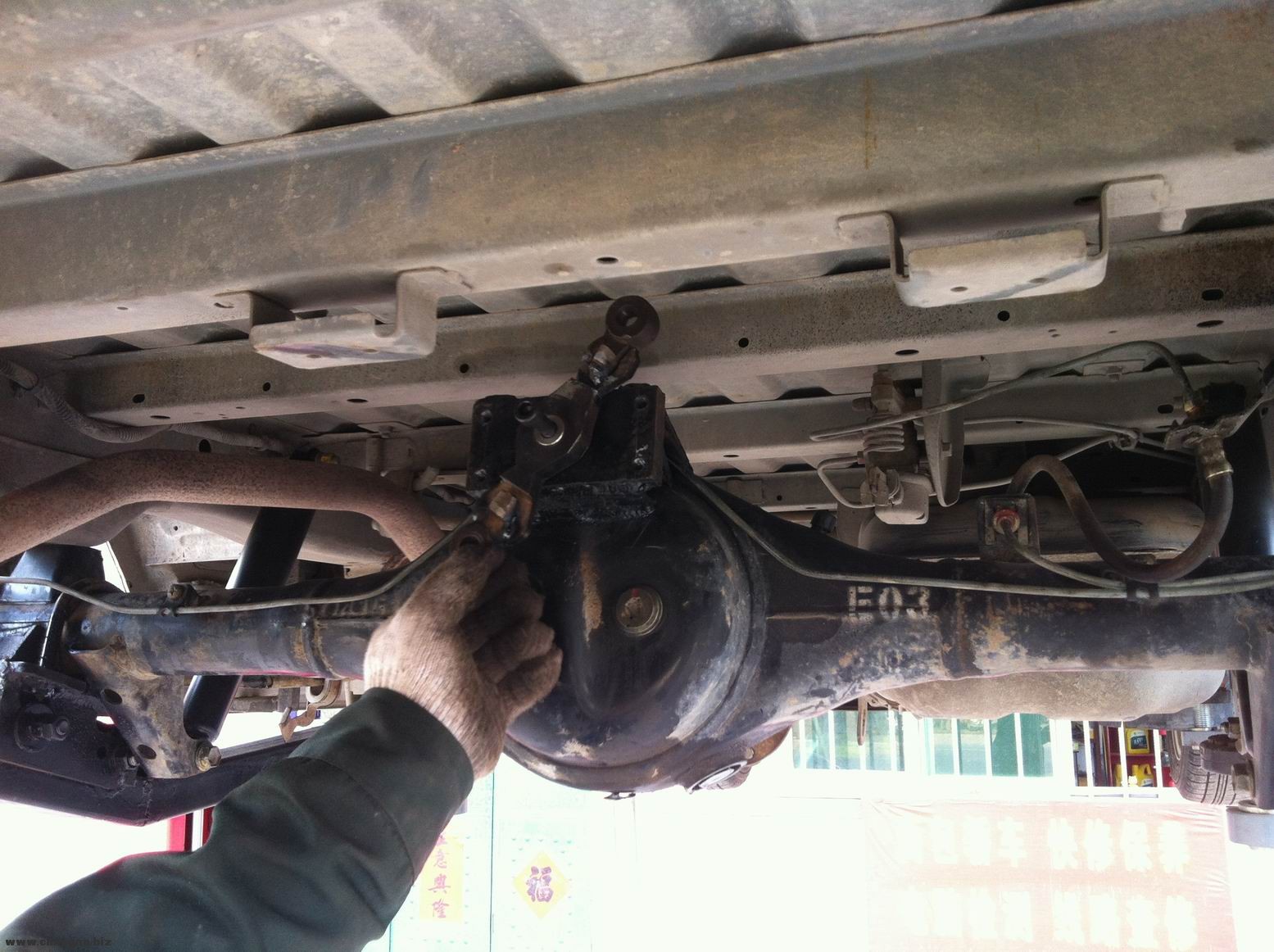

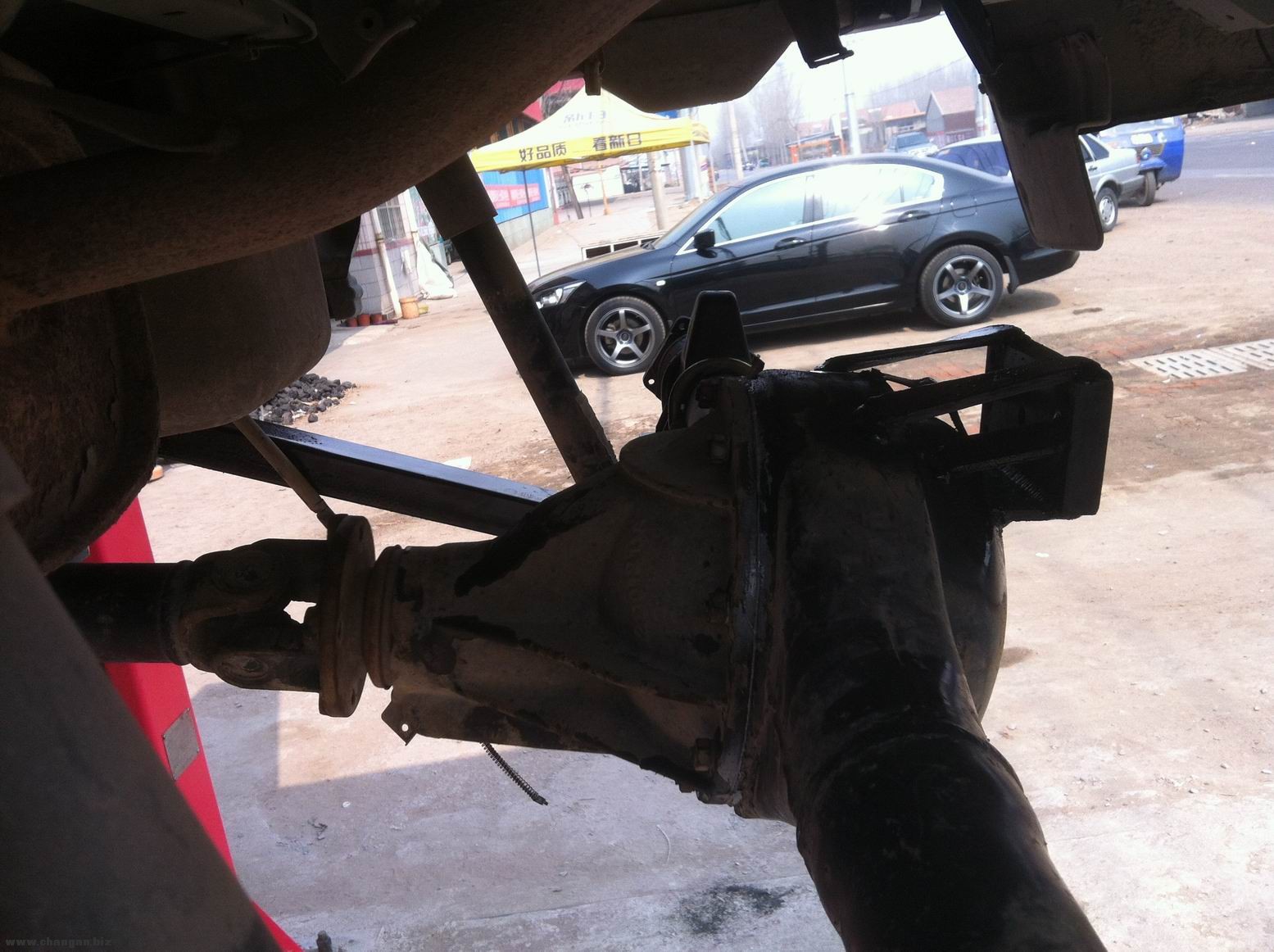

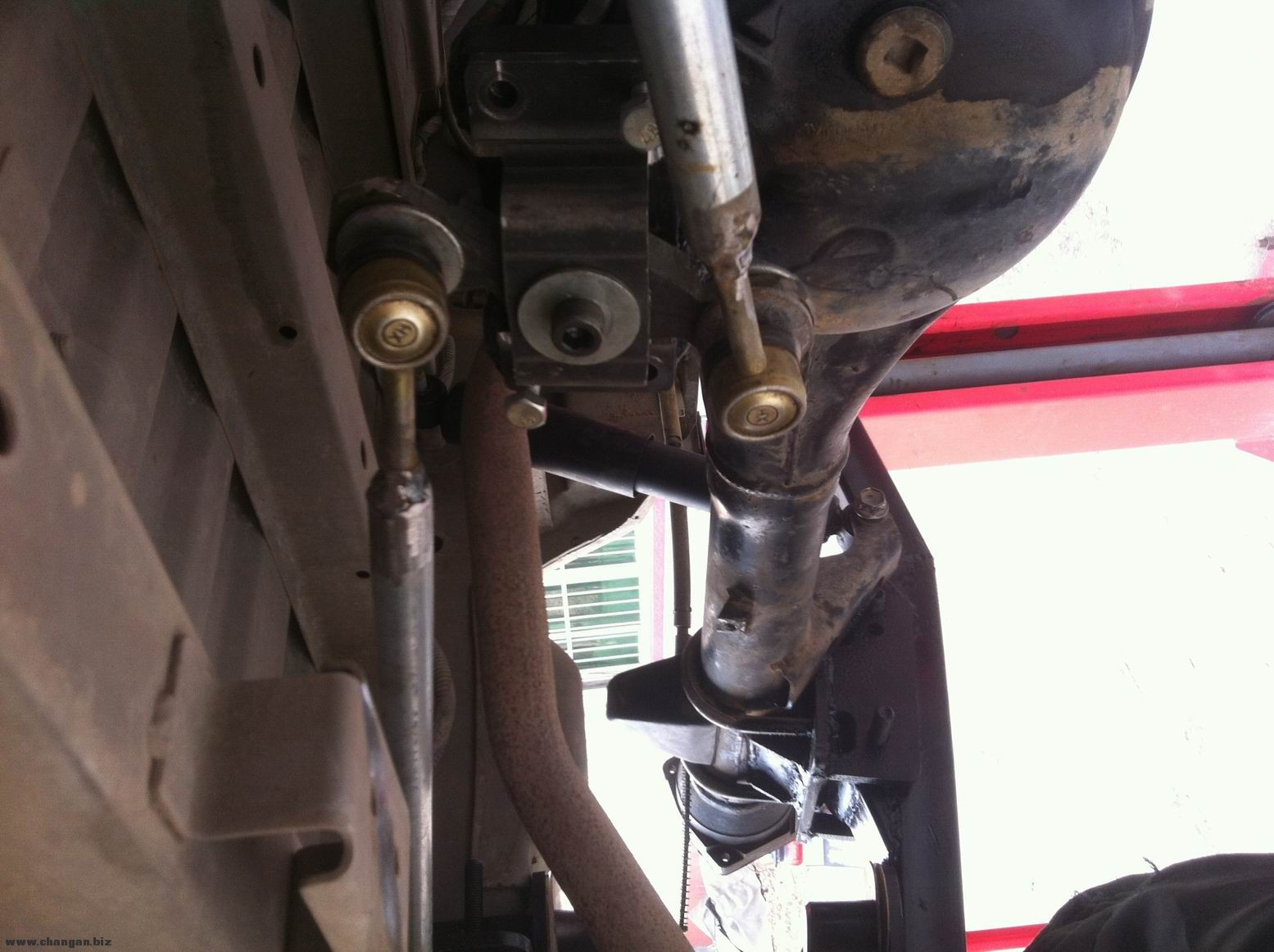

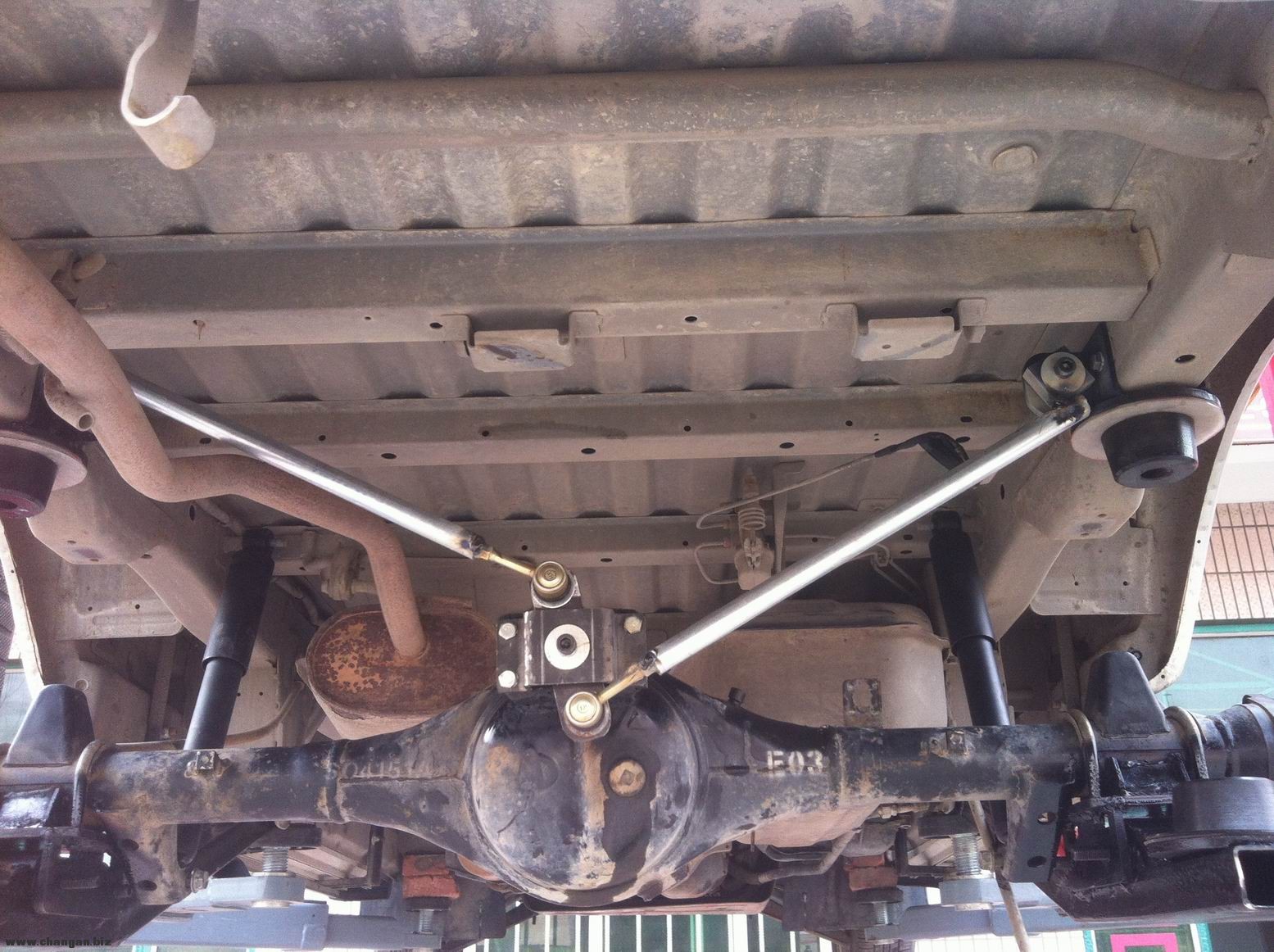

最后全部装车定位。
调整大小 IMG_6794.jpg 调整大小 IMG_6796.jpg 调整大小 IMG_6799.jpg 调整大小 IMG_6800.jpg 调整大小 IMG_6802.jpg

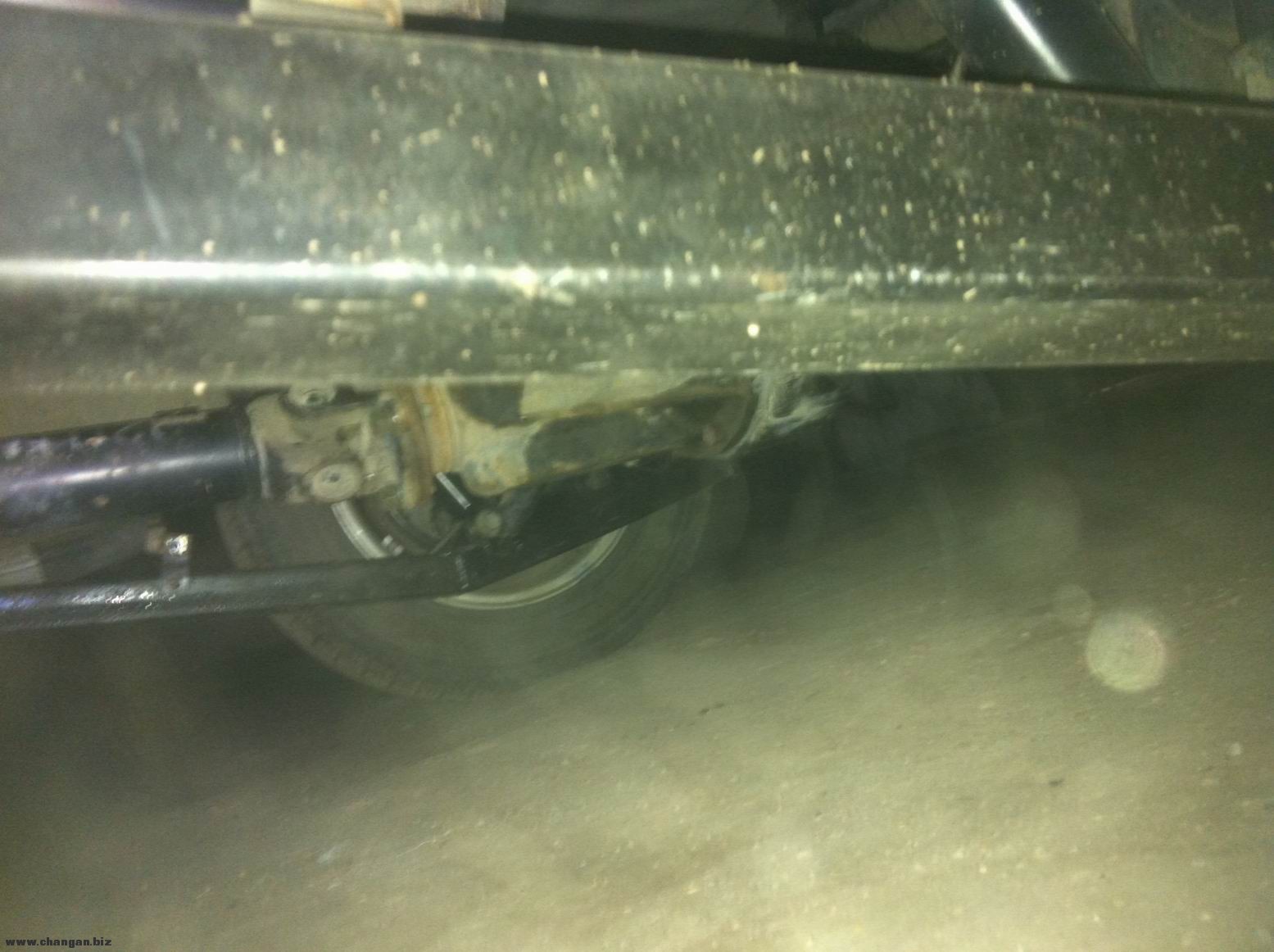

装完调整好尺寸,车子落地,田野之间越野试车。
调整大小 IMG_6803.jpg 调整大小 IMG_6805.jpg 调整大小 IMG_6806.jpg

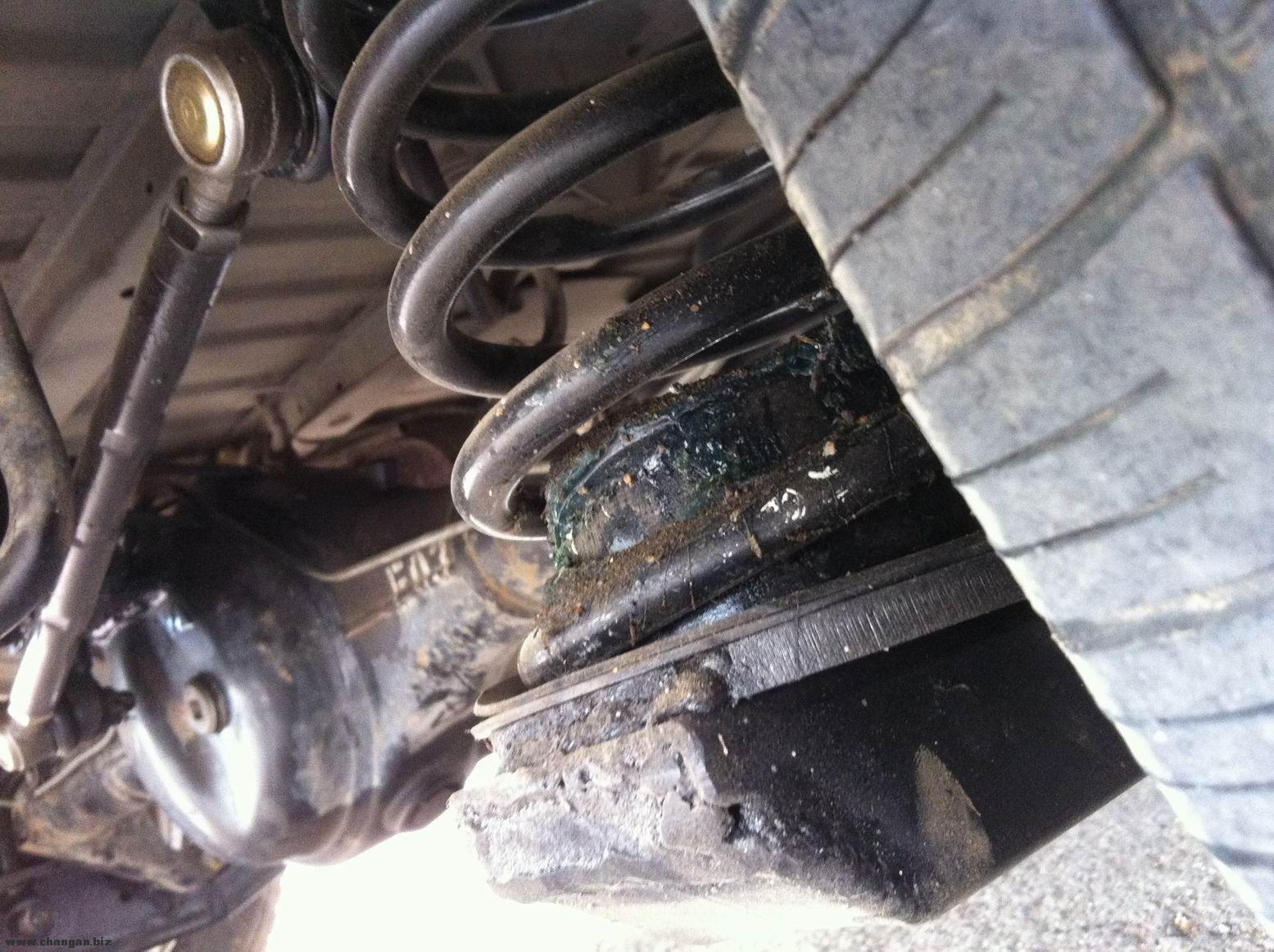

试车归来,连杆 托臂运行良好
调整大小 IMG_6813.jpg 调整大小 IMG_6814.jpg 调整大小 IMG_6815.jpg 调整大小 IMG_6816.jpg 调整大小 IMG_6817.jpg
最后60的速度快速变形,车身很稳定,个人感觉比钢板的还要好。关于试车将于下周上传视频,请各位届时关注 感谢
