自制简单延时电路，有需要的看看

溫顺の男亽 · 发表于 2014-1-4 18:47:52

两个220UF的电解电容，一个330的电解电容，一个三极管9013,9014都可以，一个10K的电阻，也可用滑动电阻，那样就能调延时时间了！一个1K的电阻，一个普通二极管！
那三个电容可以用个大的代替，因为我没有，所以整了3个并联！

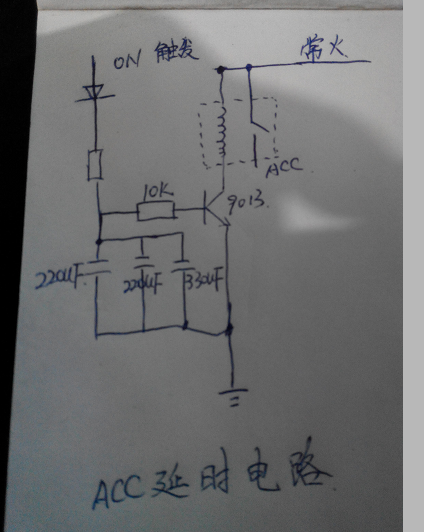

原理简单说下吧，ON触发是接在ON上面的，钥匙打开，ON通过1K电阻给3个电容充电，充满后电流经过10K电阻，三极管导通，继电器吸合，ON断电后，电容通过10K电阻放电，三极管继续导通，电容放电完毕，三极管截止，继电器断开！

延时时间取决于电容大小跟图中10K电阻的大小

学习经验 · 发表于 2014-1-4 18:56:40

有什么作用？

278477766 · 发表于 2014-1-4 19:15:26

楼主字写的真好

众星电器 · 发表于 2014-1-4 19:36:25

你那个延时没有渐熄功能，而且体积不小，网上很便宜而且功能稳定。但楼主自己的做法要赞一个。

溫顺の男亽 · 发表于 2014-1-4 19:45:01

众星电器发表于 2014-1-4 19:36
你那个延时没有渐熄功能，而且体积不小，网上很便宜而且功能稳定。但楼主自己的做法要赞一个。

渐熄？要渐熄干嘛？除去继电器，我把原件装在洞洞板上，比拇指盖稍微大一点！整个80A继电器,刚好封在普桑13号继电器盒子里！

溫顺の男亽 · 发表于 2014-1-4 19:45:28

278477766 发表于 2014-1-4 19:15
楼主字写的真好

真的假的？:lol

溫顺の男亽 · 发表于 2014-1-4 19:48:24

学习经验发表于 2014-1-4 18:56
有什么作用？

我是用在前大灯上面的，熄火后大灯亮20秒，好让我从车库里走出来，要不然熄火后灯光全灭了，下车看不见！
（我把原来长安2代大灯的常火线改到ACC上面去了，这样关钥匙就能关大灯）

溫顺の男亽 · 发表于 2014-1-4 19:50:02

众星电器发表于 2014-1-4 19:36
你那个延时没有渐熄功能，而且体积不小，网上很便宜而且功能稳定。但楼主自己的做法要赞一个。

便宜也要钱啊，这个原件可以从普通电路板上拆:lol，，，，

坐十五 · 发表于 2014-1-4 20:14:51

我一下车就到家门口了，这个俺飘过了{:soso_e113:}

让爱远离 · 发表于 2014-1-4 20:52:26

不错
