长安燃油系统图

wsliu · 发表于 2012-11-19 16:35:36

一、发动机燃油系统构造

1、发动机燃油系统

发动机燃油系统的主要零部件有燃油箱、燃油箱总成（包括燃油油位器、燃油切断阀和油箱压力控制阀）、燃油供给管路、燃油回路和燃油通气管，如图19-1所示。

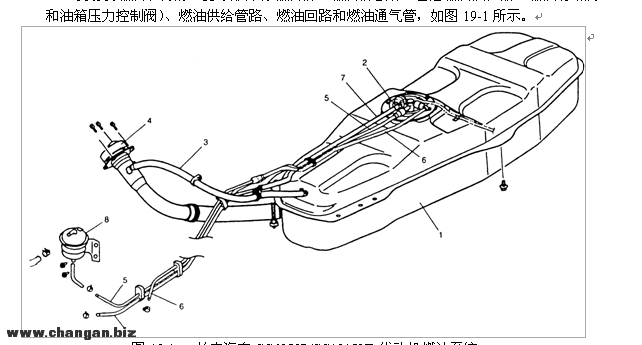

图19-1 长安汽车SC6350B/SC1015XB发动机燃油系统

1-燃油箱 2-燃油泵总成 3-排气软管 4-油箱盖 5-燃油供给管路 6-燃油回路 7-燃油蒸汽管 8-燃油滤清器总成

474615166 · 发表于 2012-11-19 17:59:28

顶起！！！

农村人 · 发表于 2012-11-19 18:57:27

{:soso__16984349925490629196_1:}

ヤ醉清风ヤ · 发表于 2012-11-19 20:48:35

{:soso_e189:}{:soso_e179:}

飞天在线 · 发表于 2012-11-19 20:51:29

这么复杂啊，

云南新星 · 发表于 2012-11-19 21:17:47

这个还真的是要好好看看了要不真的不知道我的眼睛真的开始近视了。。。。。。。。。。。
