fu50单端甲类胆机套件570元

明明

[url=]www.6p3p.cn[/url]      www.6p3p.com


fu50单端甲类胆机套件570元，全套散件,1mm拉丝不锈钢6J8P推FU50套件 12Wx2 大家对我和产品的意见，建议，批评，是对我的最大支持和鼓励，我一定要造出世界最牛土炮----便宜好声，让更多的人享受耳朵这个零件的快乐感觉，通过听到好声，提高耳多的生活质量。破除胆机渴望不可及神秘，高价的面纱。
   输出端有4欧8欧二个端口的

特组织平价套件供应大家
如有事加我QQ:185595205  手机：13862311107  陈永明
                  简单易制的6J8P+FU50单端电路
内部位置图片

                     装箱清单
不锈钢壳底座,电源罩,输出罩见图片

6j8p+fu50元件配发清单prefix = o ns = "urn:schemas-microsoft-com:office:office"

电源变压器290v*2
6.3v
5v
3.15v*2
12.6v
输出变压器3.5k*2
阻流圈8H*1
机箱*1
机箱脚*4
信号输入插座*2
输出插座*6
电源插座*1
电源线*1
开关*1
电位器 100K*1
电位器旋钮*1
5z3p库存胆*1
6j8p库存胆*2
Fu50库存胆*2
大八脚管座*3
Fu50管座*2
43uf/400v*1
330uf/450v*1
10uf/400v*4
100uf/100v*2
0.22uf/160*2
1k*4
680*2
470k*2
1w
470k*4
39k*2
100k*2
820*2 5w
100*2
3w
220k*1
双芯屏蔽线35cm
套管15cm
焊接线3m
prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 3mm
4mm螺丝 母 各20个

胶条10cm


                          简单的装配顺序及其注意事项
上好各个输入输出插孔插座开关音量电位器电子管座。
固定电源和输出变压器、阻流电感、连接各个电子管的灯丝供电，注意尽量把线绞合好，连接电源开关给变压器通电、在不接电子管的情况下测量次级各组交流电压是否正常。
连接输出变压器次级到4支镀金音箱输出座并连接左右声道音箱、接通电源听听底噪是否正常，如有噪音查看灯丝线的是否绞合好和走线位置，以此作为焊接后开机的比较。
用包扎带固定电解电容到变压器下边螺丝桩，并用热熔胶固定，在小电容的正负极接小全桥的正负极，全桥整流块的中间两脚接变压器次级交流290V，全桥正极接5Z3P的第4、6脚，8脚接小电感，电感后接330UF电容正极，在此电容正负极之间焊接220K泄放电阻1只，把大小滤波电容的负极连接到一起。开机测试大滤波电解两端电压是否在330V到350之间。
焊接信号输入线到电位器上端，输入座的信号负极跟4只音箱输出的中间两位接到2主滤波电解的负极。
焊接6J8P各脚阻容元件，焊接FU50各脚阻容元件。根据个人爱好随意焊接，尽量一点接地。
参照图纸仔细查看耐心检查是否有错焊漏焊的地方。
插上电子管，务必接好音箱，音量电位器关到最小的地方，把万用表接到FU50的1脚，看看电压是否慢慢升到40V左右，音箱是否有轻微的底噪，参照图纸标注的各电压点测试一遍。
如果没有异常，那俺也恭喜你，已经做好了一台好听的FU50胆机了，接上CD或者电脑做音源，慢慢欣赏自己辛勤的成果流淌出的天籁之音吧。

，以上只是个人观点的粗浅介绍，欢迎各位老师给提意见，我一定会虚心学习，目标只有一个，让爱好胆机的朋友能焊接一台自己的胆机，让年轻的初哥学习点电子知识。


配件可能有的参数要变化，以发货为准了，请谅解

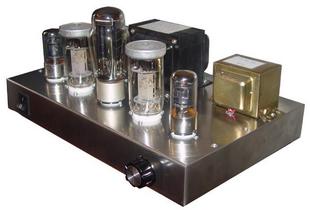

成品样机和内部图片
[url=]www.6p3p.cn[/url]
传统电路胆整流不锈钢底座6N1推6P3P套件388元，不锈钢6J8P推FU50套件630元。
诚信经营，本分做人。以最实惠的价格和最用心的做工定做各种胆机套件和成品

血泊残阳

真有钱啊，发了这么多广告贴！:love: :love:

明明

:) :)

明明

特别为大家组织超低平价338元的6p3p胆机套件供应了
www.6p3p.cn    www.6p3p.com

明明

:)
