瞧一瞧，看一看啊，长安升级版一键启动，喜欢的来看看啊

溫顺の男亽

先来介绍下功能
1，开关轻按，就是ACC状态，这时候能听音乐，能开室内灯！
2，开关按下去后，踩脚刹车，就是ON状态，刹车松掉后能保持在ON状态，
3，在踩着刹车的时候，开关按到底就是启动了！
所以，这一键包括了ACC,ON,ST,三个档！而且不踩刹车打不着，，避免了停车时挂在档上，发动时没注意直接发动！

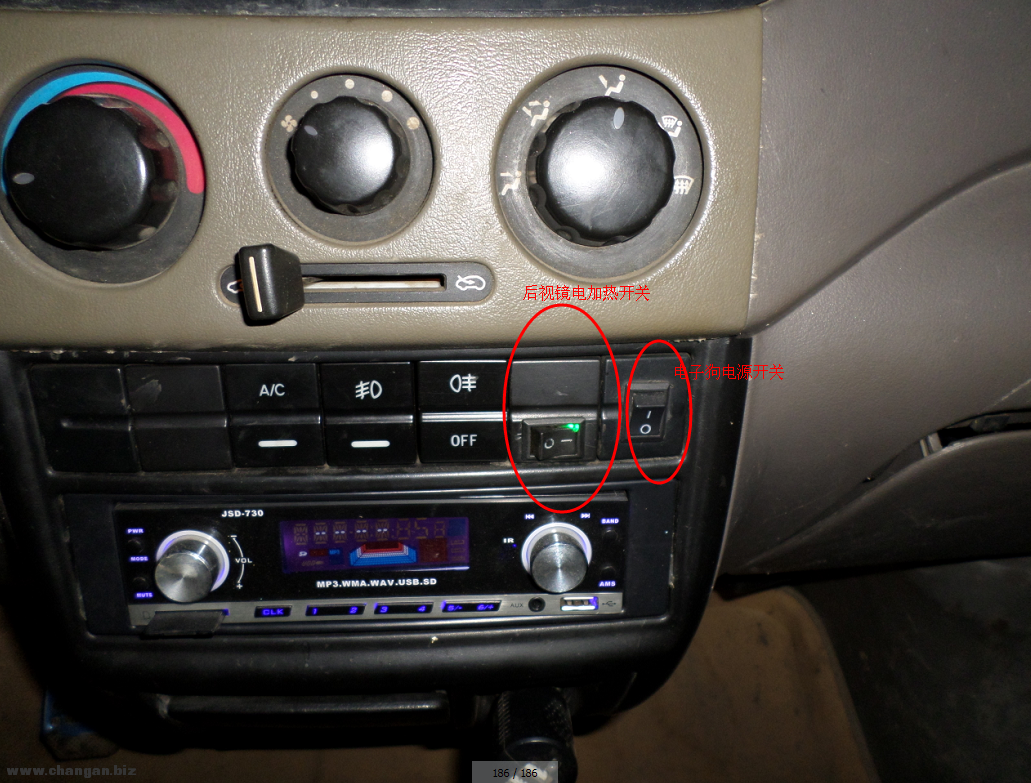

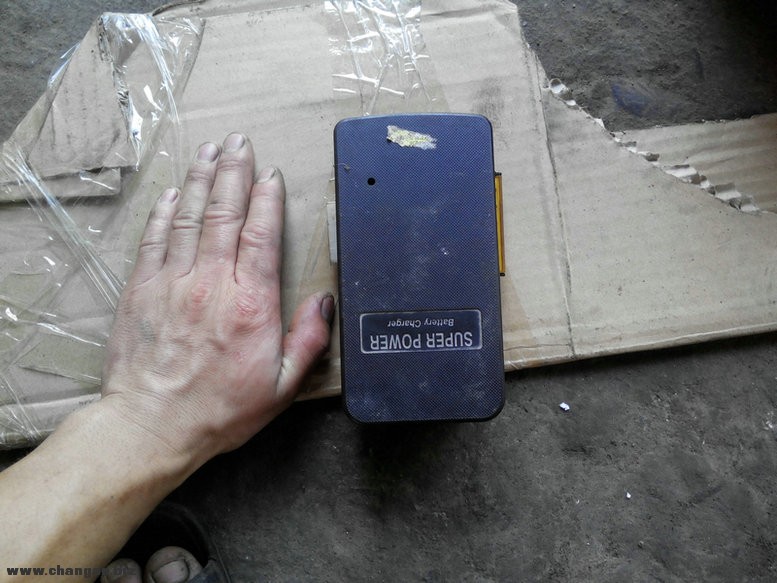

切入正题，先来准备工作，80A继电器若干，新日电动车充电器盒，粗导线若干，一般导线若干，松香，焊锡丝，绝缘胶布，小自锁开关，非自锁开关，，，，

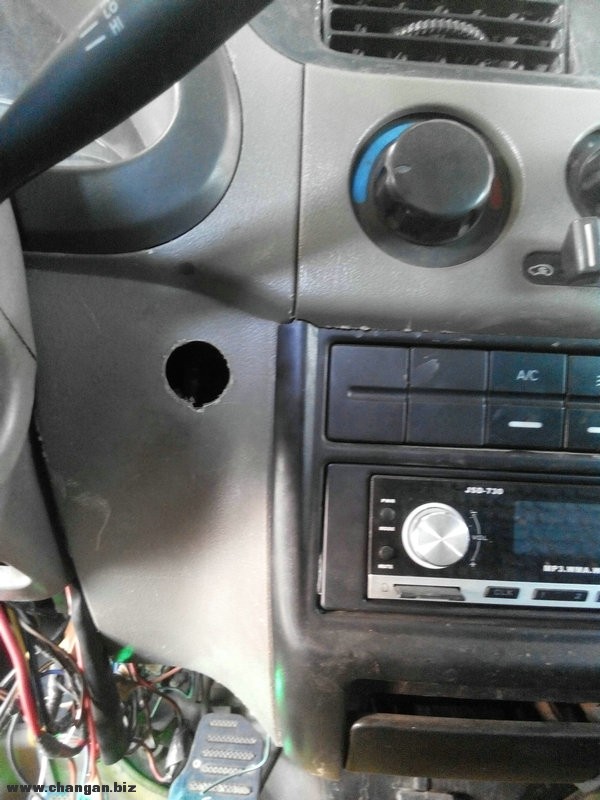

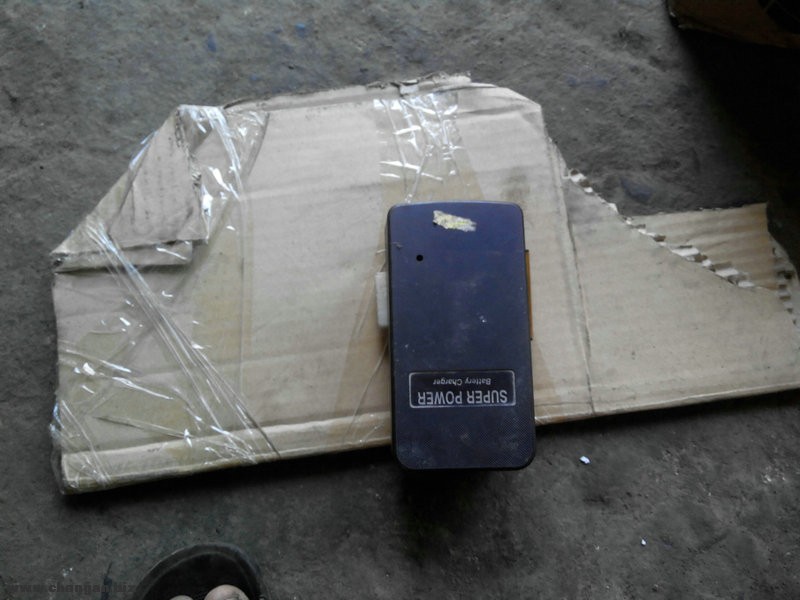

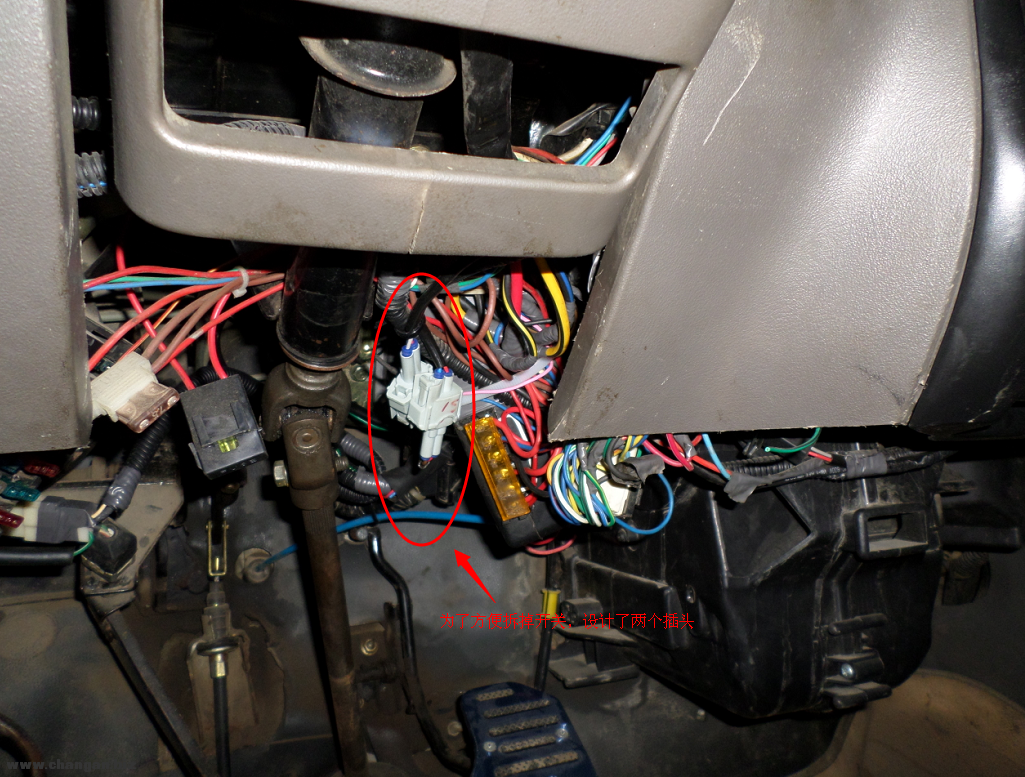

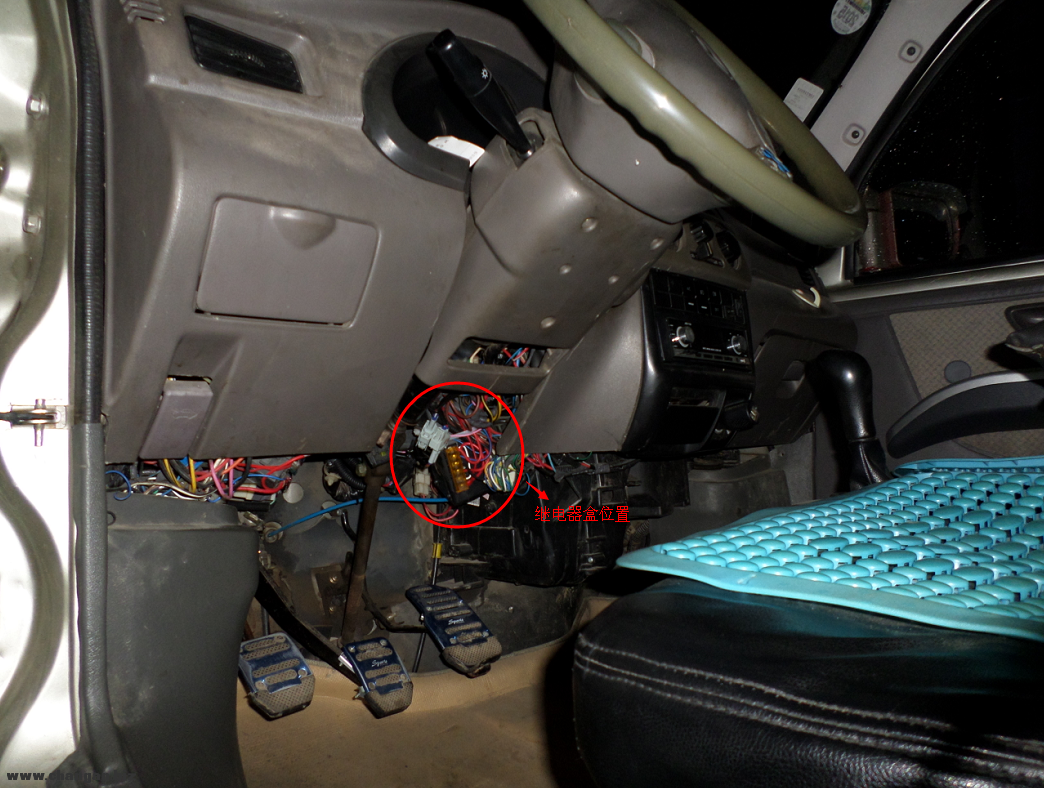

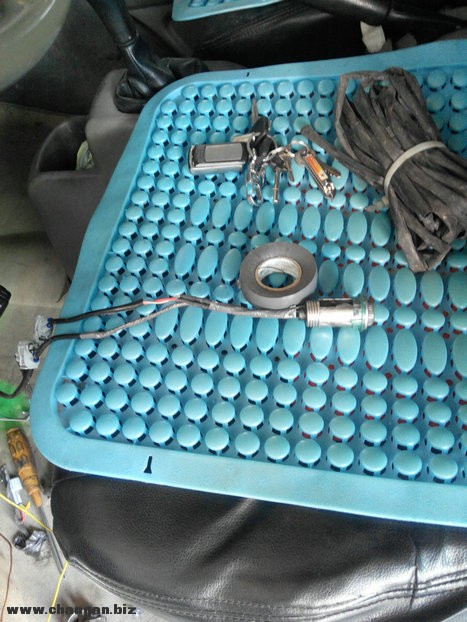

大概比下位置

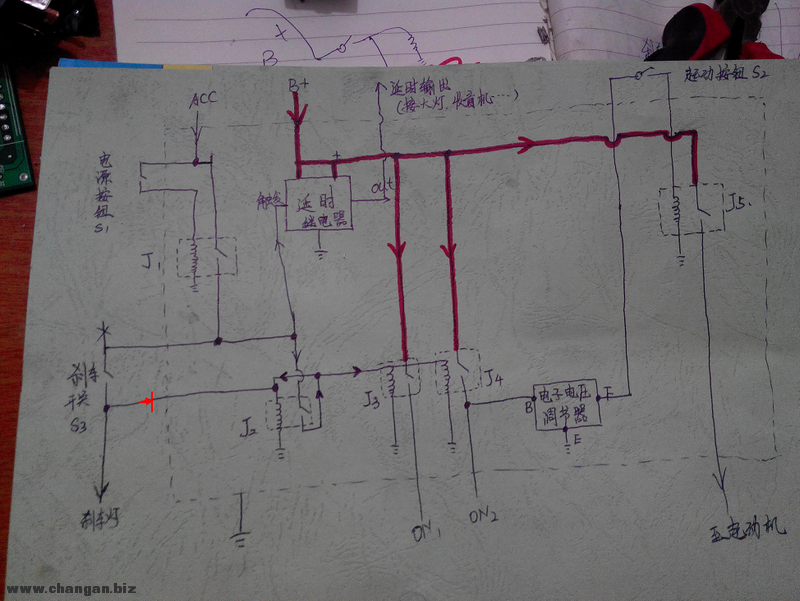

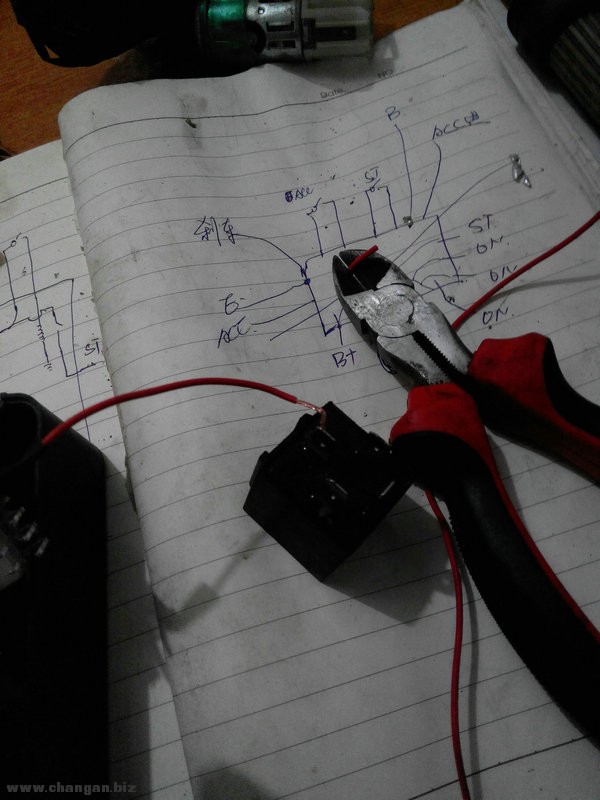

来，，，纯手工设计，手工制作电路图！哈哈，，，不能看懂的回头给回复

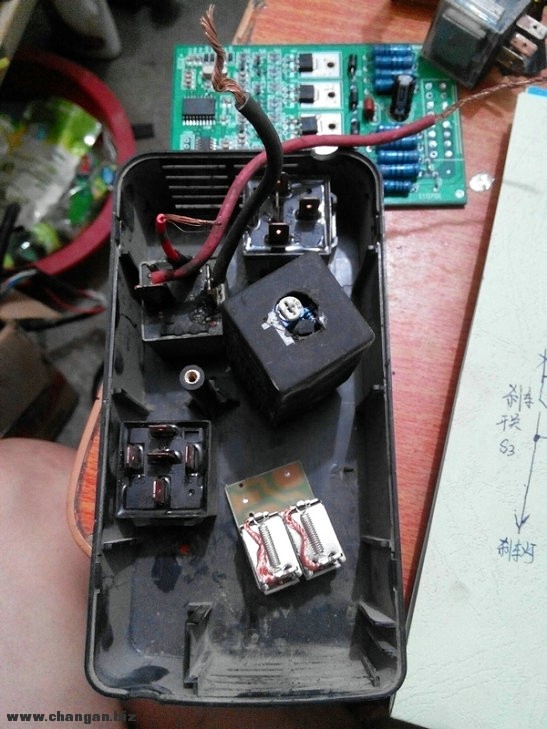

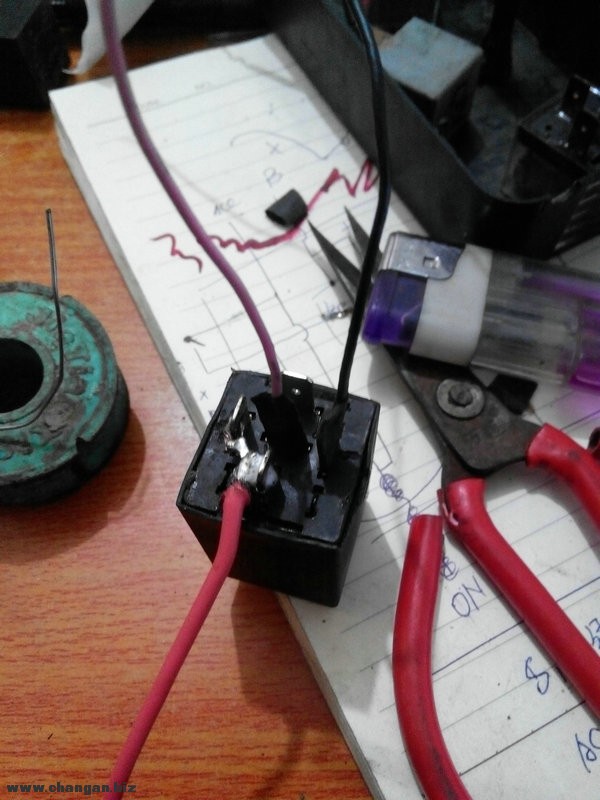

先焊两个继电器

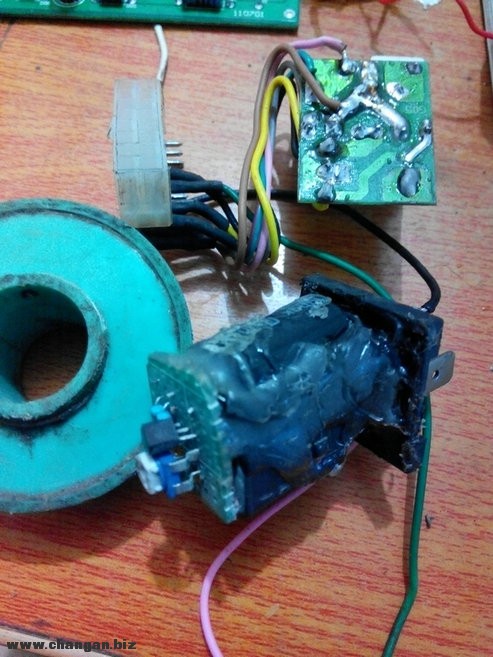

下图中，接着粉，灰，黄线的是两个继电器，对因电路图中的J1，J2继电器，此乃普桑13号继电器改造而成，下图的有胶棒的是自制的延时继电器，我以前帖子里有做法！



对着电路图，一根根焊线

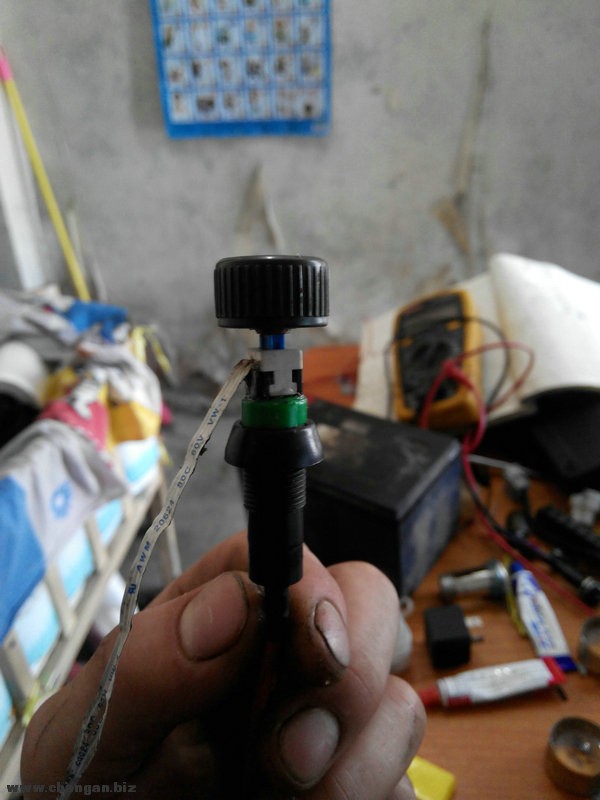

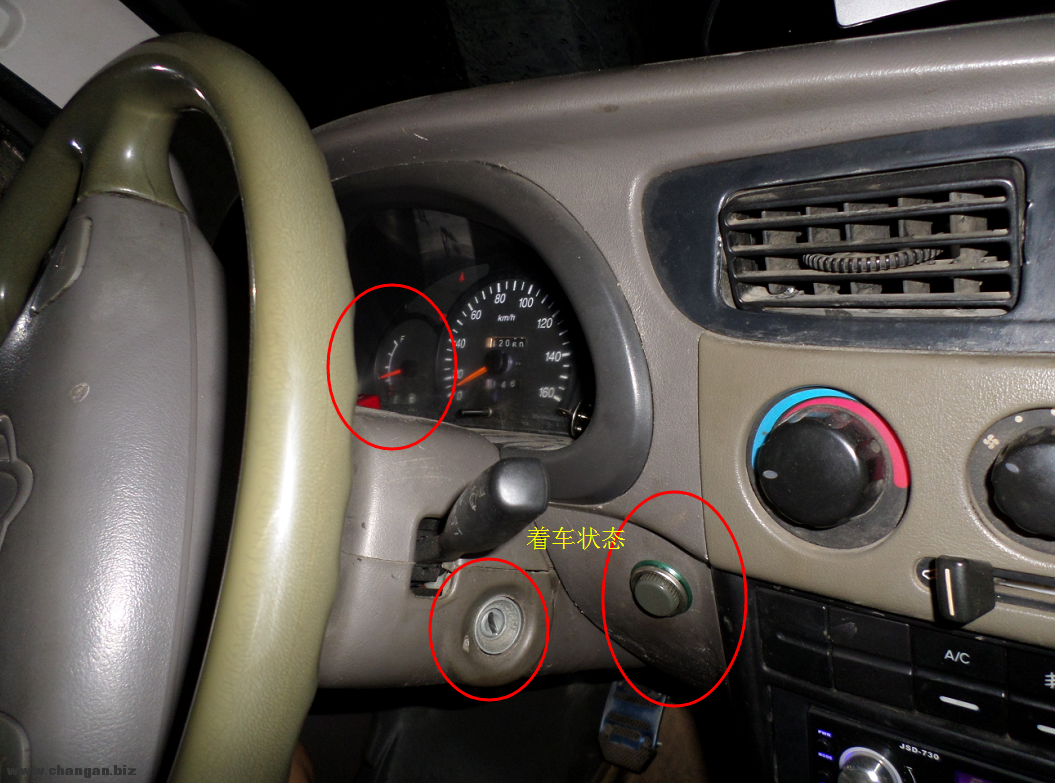

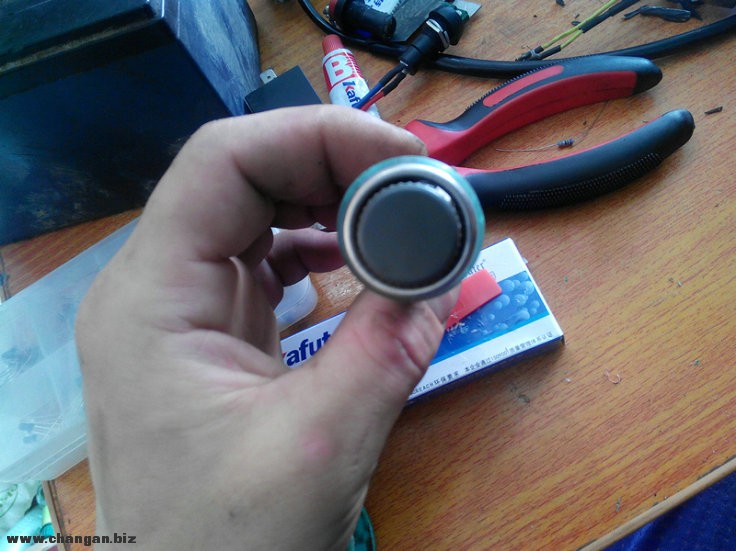

下面我们来做个关键的东西，就是一键启动开关，先来看样品

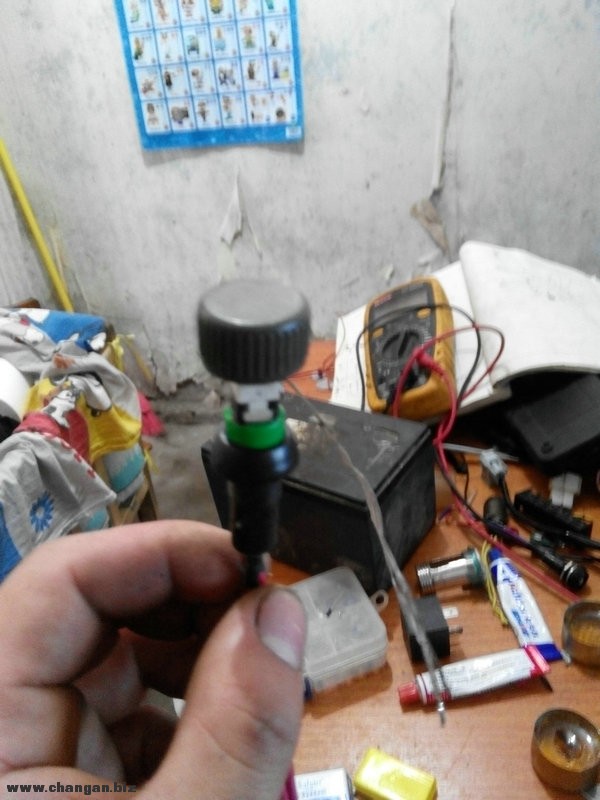

看仔细了啊



这是第一次做的开关，用了有快一年了

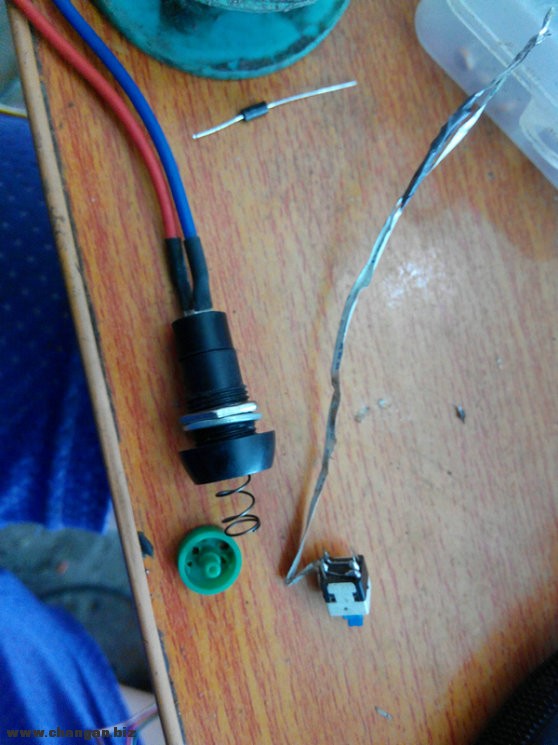

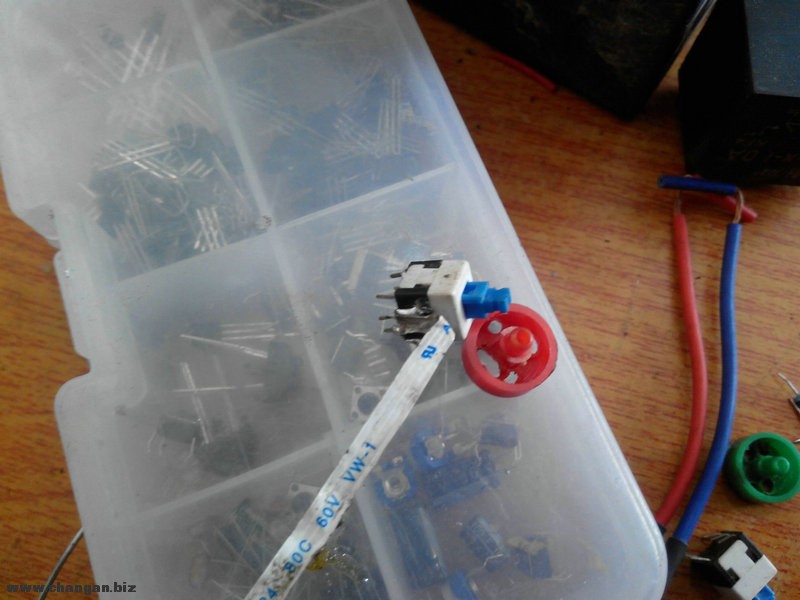

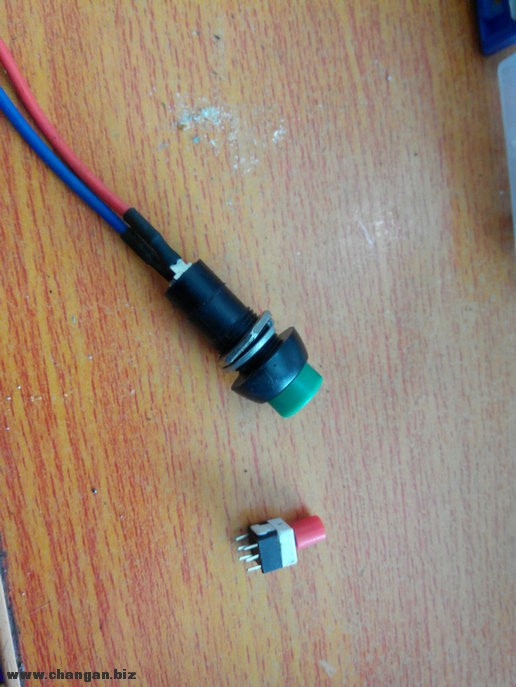

红蓝线的是非自锁开关，经常用来改装喇叭按钮，下面焊了线的是自锁开关





图片有点乱，将就看吧啊

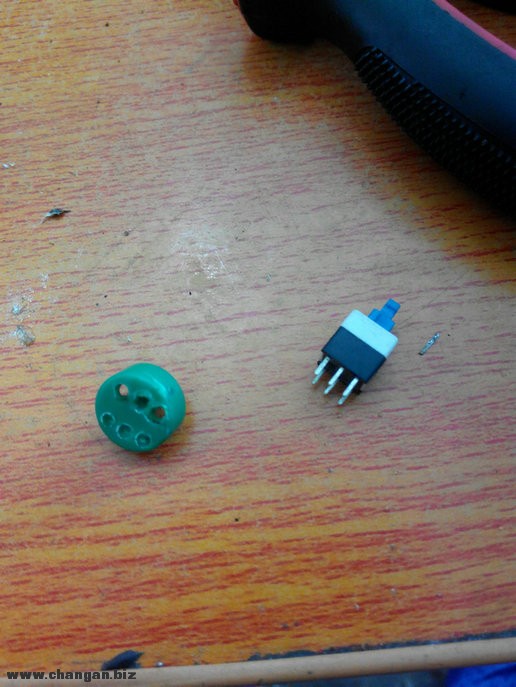

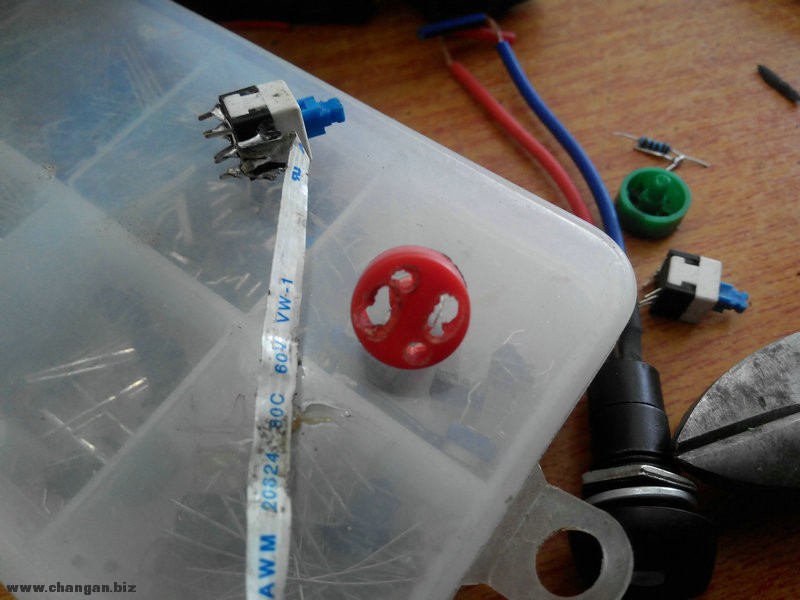

非自锁开关的按钮拆下来，用电烙铁烫6个洞，好安装自锁开关

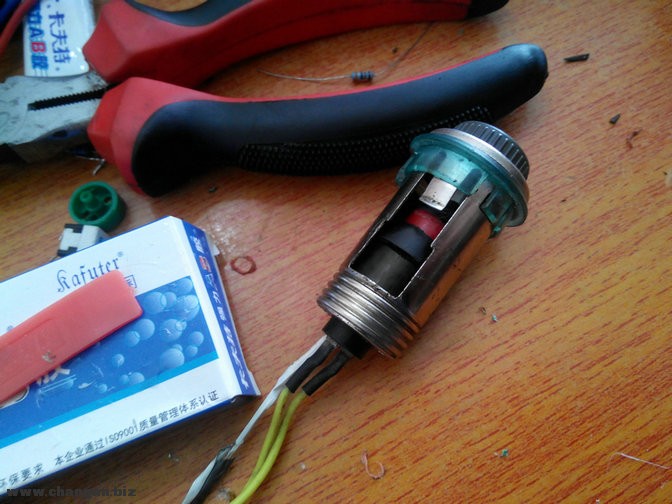

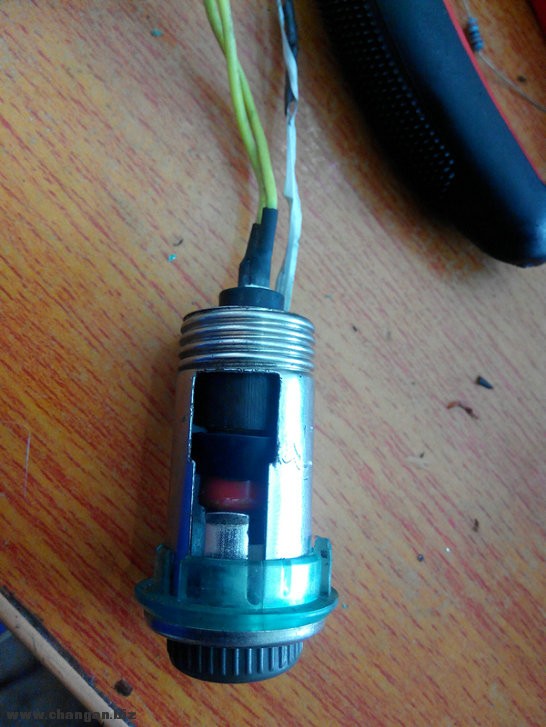

做成这个结构，然后塞到点烟器孔里面

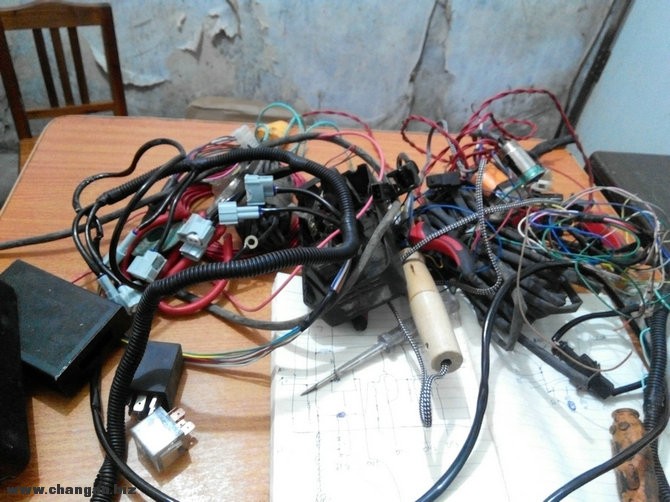

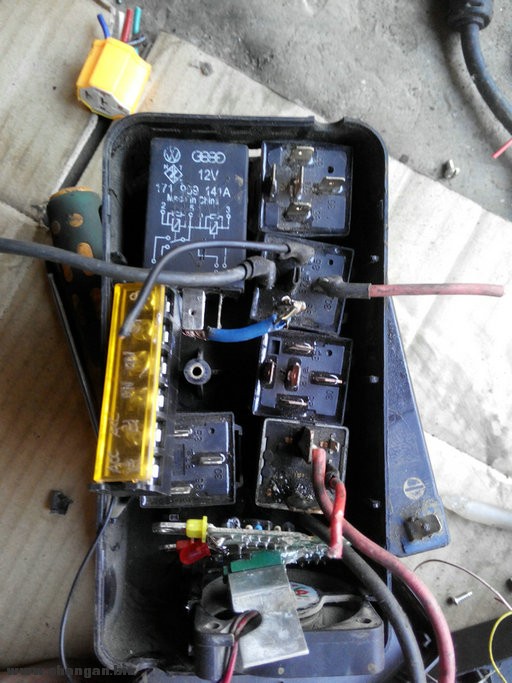

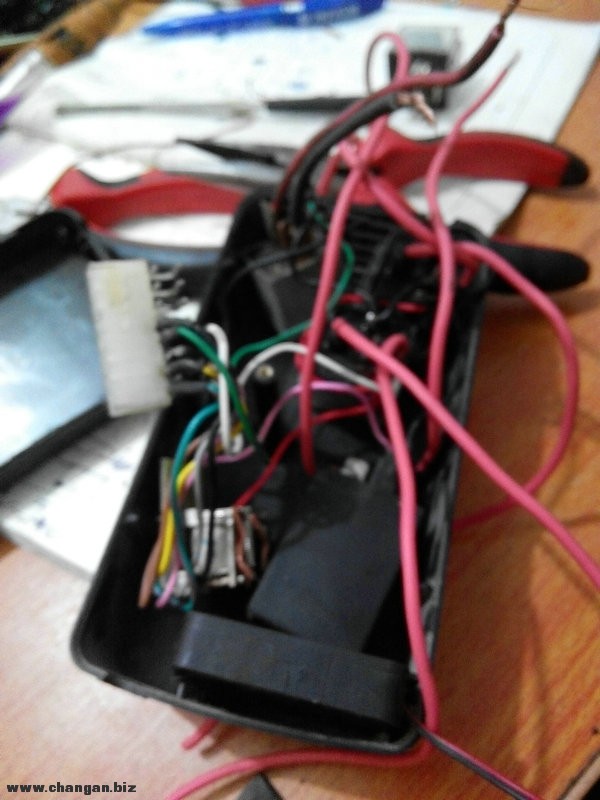

线路大部分焊好了

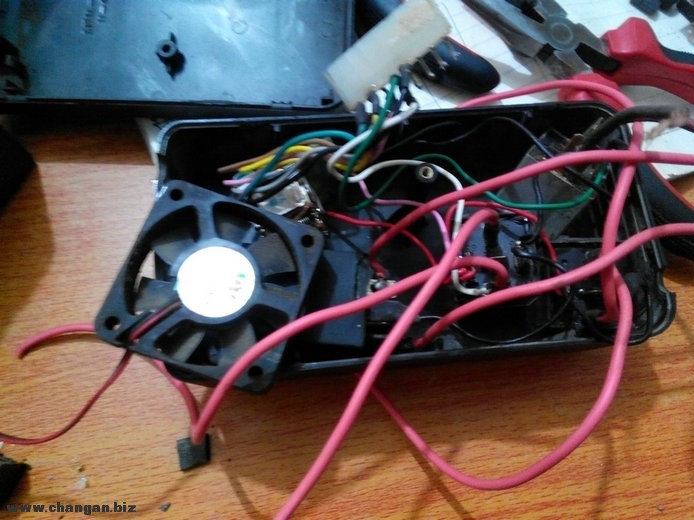

加装个小风扇，，不过我没改，怕噪音大！回头热量大的话就要加

，，整理好布局，用胶棒固定

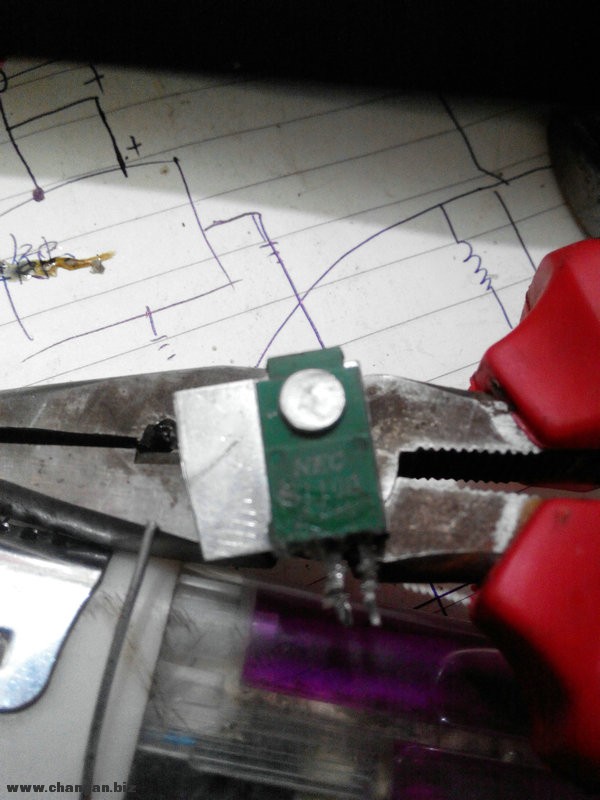

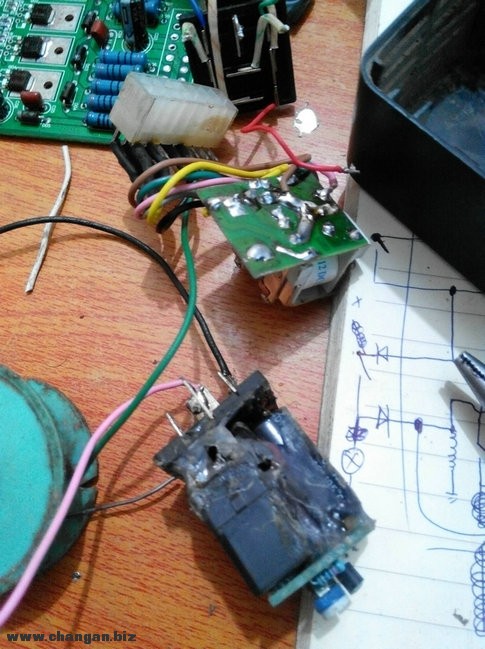

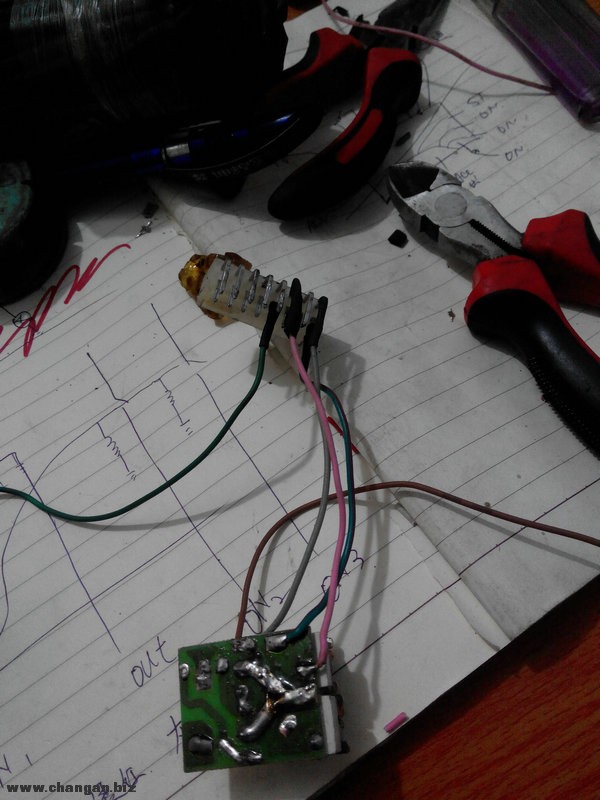

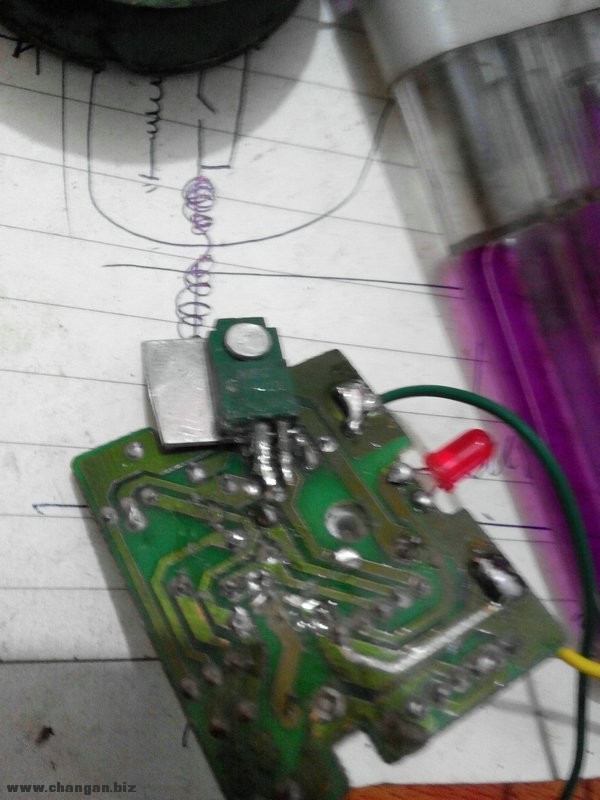

这是电子稳压器内部元件，照电路图接好，目的是防止二次启动



调整阶段，发现了电路图上应该加个二极管！

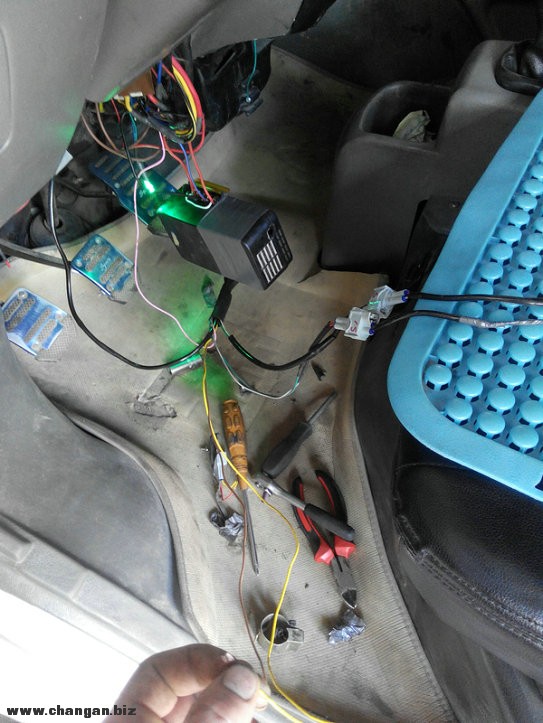

测试中

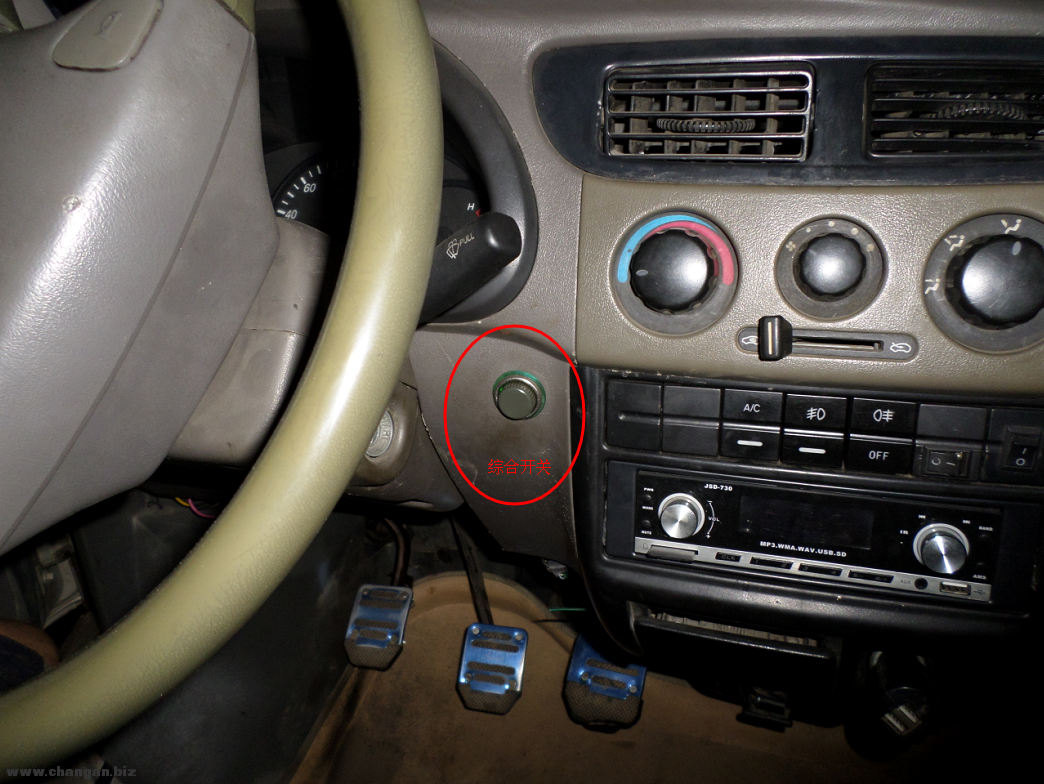

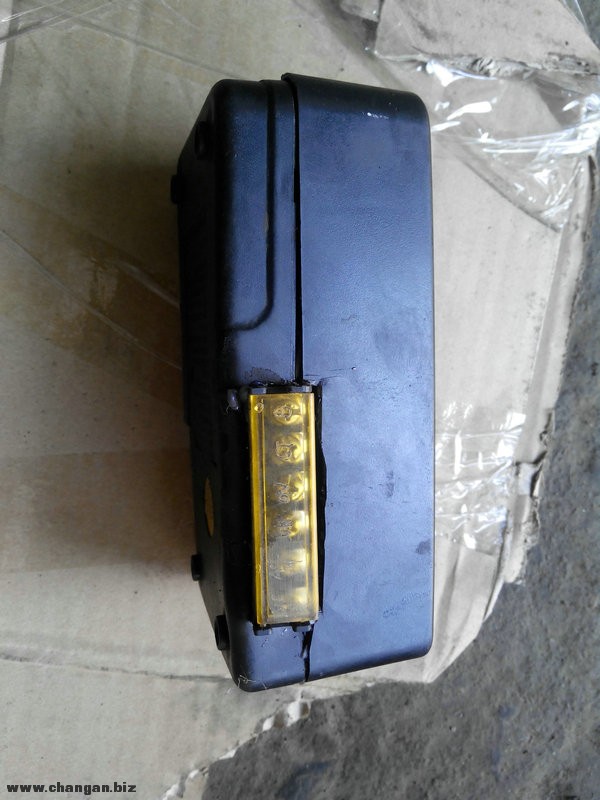

这是做好的成品，手工有点烂，，，勿喷啊

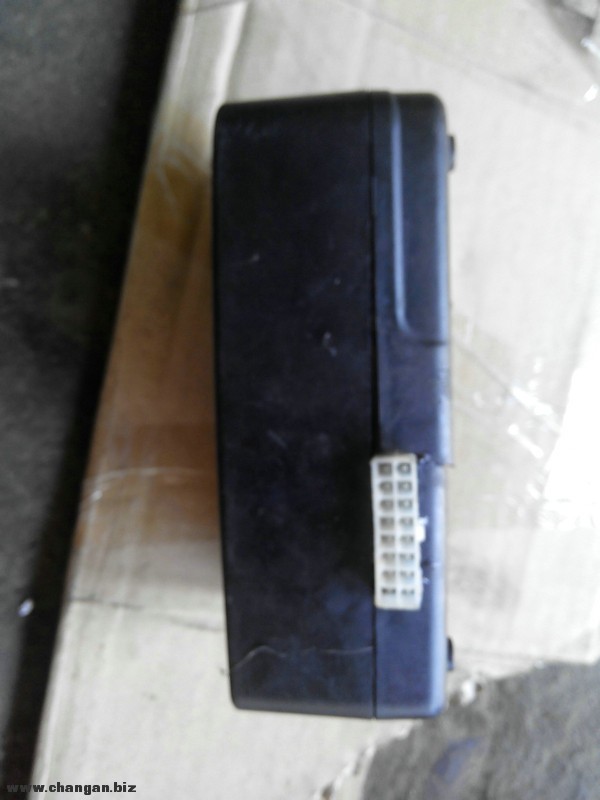

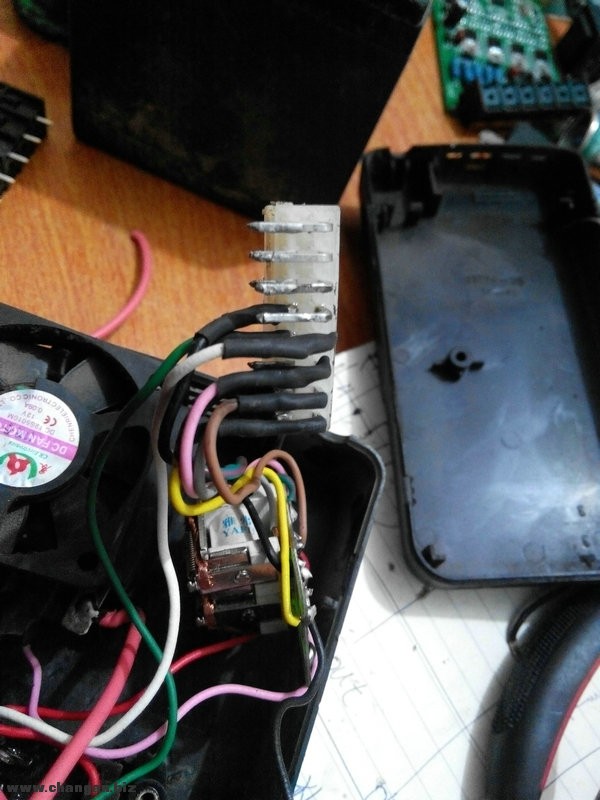

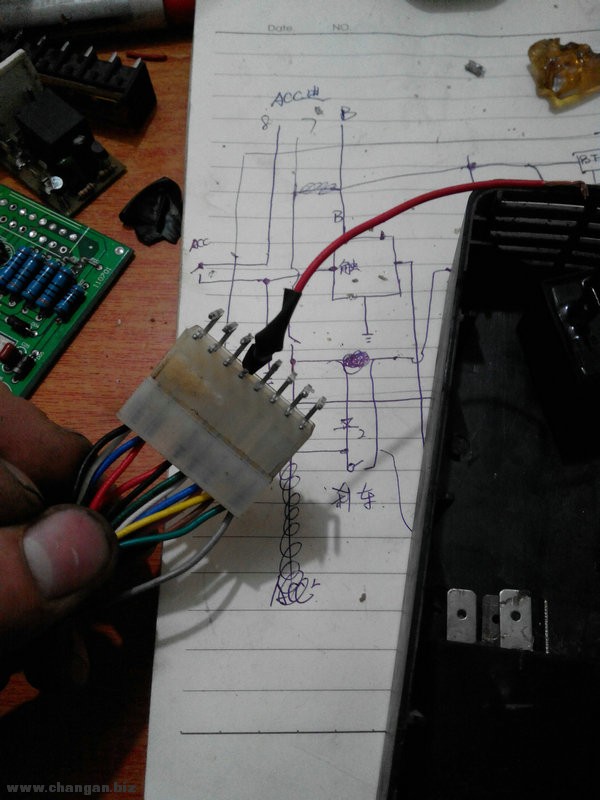

这个插头包括了，电路图上的ACC进，开关S1，S2，S3，搭铁，

这个插头包括了B+1，B+2，ACC输出，ON1，ON2，启动，    1,2是为了防止线细了，所以接两路更安全！

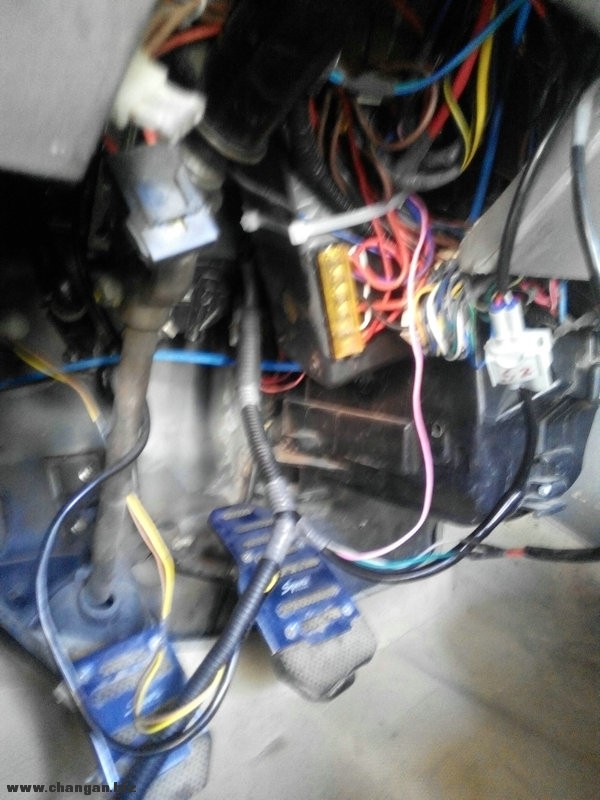

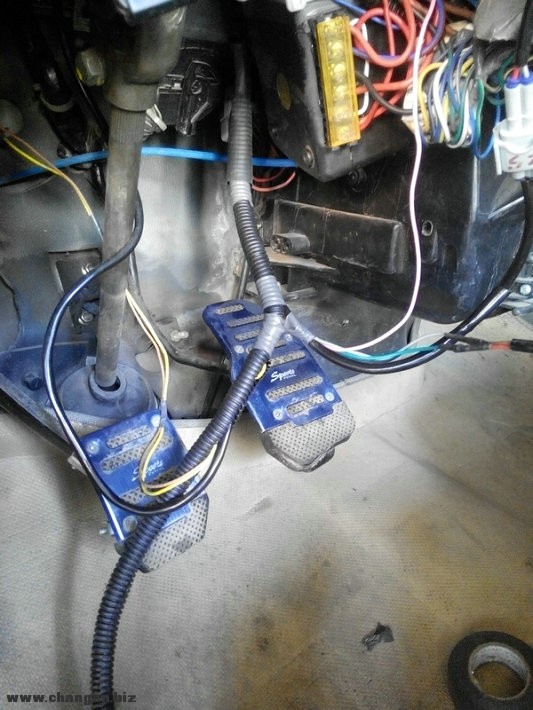

组装好，固定好就OK了！
